Bezpieczniki w koparko-ładowarce Volvo BL71: Lokalizacja, Identyfikacja i Diagnostyka

Wprowadzenie

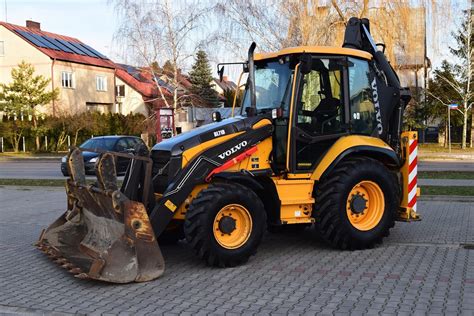

Koparko-ładowarka Volvo BL71, w tym jej nowsze wersje BL71 Plus i BL71B, jest złożoną maszyną, której prawidłowe funkcjonowanie w dużej mierze zależy od sprawnej instalacji elektrycznej. Bezpieczniki odgrywają kluczową rolę w ochronie obwodów elektrycznych przed przeciążeniami i zwarciami. Znajomość ich lokalizacji, typów i metod diagnostyki jest niezbędna dla każdego operatora i technika.

Główne lokalizacje bezpieczników w Volvo BL71/BL71 Plus

W koparko-ładowarkach Volvo BL71 i BL71 Plus bezpieczniki znajdują się zazwyczaj w dwóch głównych miejscach, zapewniając ochronę zarówno obwodów sterujących, jak i wysokoprądowych.

Kabina operatora

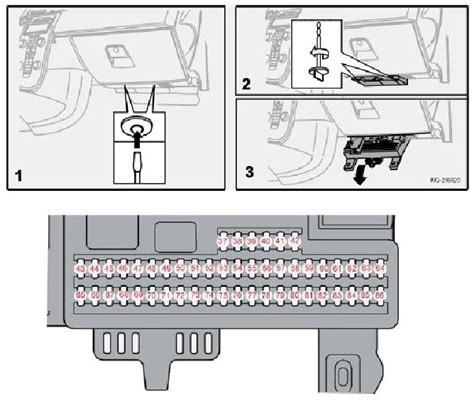

Główna skrzynka bezpieczników i przekaźników w Volvo BL71 jest umieszczona w kabinie operatora, zazwyczaj wewnątrz prawej konsoli bocznej, za zamykaną plastikową klapką. Jest to strategiczne położenie, które chroni elementy elektryczne przed wilgocią i uszkodzeniami mechanicznymi. Lokalizacja ta umożliwia szybki dostęp i serwis.

• Lokalizacja szczegółowa: Prawa strona fotela operatora.
• Identyfikacja obwodów: Legenda obwodów jest nadrukowana na wewnętrznej stronie pokrywy skrzynki, co ułatwia identyfikację konkretnego bezpiecznika odpowiadającego za dany system.

W nowszych seriach, takich jak BL71B, konstrukcja elektryczna ewoluowała. Maszyny te korzystają z magistrali CAN i modułu VECU (Vehicle Electronic Control Unit). W tych modelach część zabezpieczeń przeniesiono do modułów elektronicznych samonadzorujących (e-fuse), które są resetowalne. Trend w maszynach roboczych Volvo CE to komasowanie bezpieczników i przekaźników wewnątrz kabiny, co zapewnia lepszą ochronę (klasa IP54).

Komora akumulatora

Dodatkowe, wysokoprądowe bezpieczniki (typu MAXI/MIDI) znajdują się w komorze akumulatora, przy dodatnim przewodzie lub na specjalnej listwie z bezpiecznikami bimetalicznymi. Zabezpieczenia te są odpowiedzialne za główne magistrale zasilania, świece żarowe oraz systemy ogrzewania. Ich wartości wahają się od 40 do 150 A.

Specyficzne przypadki i warianty rocznikowe

Dokładny układ bezpieczników (numeracja i amperaż) może różnić się w zależności od rocznika produkcji, wersji wyposażenia oraz numeru seryjnego maszyny. Oficjalne instrukcje Volvo CE (instrukcje operatora oraz dokumentacja serwisowa dla modeli BL70/BL71/BL71 Plus/BL71B) zawierają pełne listy bezpieczników i przekaźników, a także szczegółowe różnice między poszczególnymi wersjami i opcjami wyposażenia (np. klimatyzacja, światła ostrzegawcze, ride control).

• W egzemplarzach z roczników 2003-2005 zdarzało się przeniesienie listwy MAXI-fuse pod deskę rozdzielczą. Warto sprawdzić numer seryjny maszyny, aby uzyskać precyzyjne informacje.
• Niektóre dodatkowe akcesoria dealerskie, takie jak radio CB czy reflektory LED, bywają podłączane wprost do akumulatora bez dodatkowego bezpiecznika. Zawsze zaleca się skontrolowanie takiej instalacji wtórnej.

Identyfikacja i wymiana bezpieczników - Procedura i BHP

Właściwa identyfikacja i wymiana bezpieczników wymaga przestrzegania określonych procedur i zasad bezpieczeństwa.

Typy fizyczne i narzędzia

Najczęściej spotykanym typem fizycznym bezpieczników są UNI-FUSE ATO 32 V, które są kodowane kolorami (np. żółty oznacza 20 A). Do prac diagnostycznych i wymiany bezpieczników niezbędne są podstawowe narzędzia: multimetr do sprawdzenia ciągłości obwodu, szczypce do bezpieczników ułatwiające ich wyjmowanie oraz latarka czołowa, która zapewni odpowiednie oświetlenie.

Zasady bezpieczeństwa (BHP)

Prace przy instalacji niskonapięciowej maszyny budowlanej podlegają ścisłym zasadom bezpieczeństwa. Przed rozpoczęciem jakichkolwiek działań należy wyłączyć silnik, zabezpieczyć maszynę przed samoczynnym ruchem oraz używać odzieży nieprzewodzącej. Kluczowe jest odłączenie zasilania - głównego wyłącznika masy i kluczyka w pozycji OFF. Zaleca się stosowanie procedur LOTO (Lockout/Tagout) przy serwisie, szczególnie gdy w pobliżu pracują inne osoby.

Ważne: Nie wolno stosować wkładów bezpiecznikowych o wyższej wartości amperażu niż zalecana. Narusza to homologację maszyny i może skutkować utratą gwarancji, a także odpowiedzialnością cywilną w razie pożaru.

Wskazówki diagnostyczne

• Zawsze fotografuj rozmieszczenie bezpieczników przed wyjęciem kilku naraz, aby uniknąć błędów przy ponownym montażu.
• Jeśli brakuje legendy obwodów na pokrywie, pobierz elektroniczną instrukcję operatora (np. VolvoCE PL, nr ref. 21 20024035) lub skorzystaj z portalu SIS 2.0.
• Po każdej wymianie bezpiecznika zaleca się odczyt kodów błędów V-ECU; powtarzający się kod wskazuje na przyczynę zwarcia, a nie tylko na skutek przepalenia bezpiecznika.
• Przy czyszczeniu skrzynki bezpieczników stosuj sprężone, osuszone powietrze (maks. 4 bar) - nigdy nie używaj myjki ciśnieniowej.

Diagnostyka problemów elektrycznych i hydraulicznych

Problemy z układem elektrycznym często manifestują się w postaci awarii podsystemów hydraulicznych lub sterowania.

Problemy z hydrauliką (łyżki przedniej i tylnej)

W przypadku koparkoładowarki, która po normalnym odstawieniu nie reaguje na sterowanie hydrauliką łyżki przedniej i tylnej, mimo iż jazda działa prawidłowo, należy szukać przyczyn w układzie elektrycznym odpowiedzialnym za hydraulikę. Nawet jeśli bezpieczniki i przekaźniki zostały sprawdzone i wydają się sprawne, problem może leżeć głębiej. Przy załączeniu blokady przedniej łyżki klawiszem odczuwalna jest zmiana pracy na lżejszą, a po wyłączeniu lekki opór, co sugeruje aktywność elektryczną, ale brak reakcji układu hydraulicznego.

Możliwe przyczyny to: uszkodzony elektrozawór w układzie hydraulicznym lub awaria napędu pompy. W takich przypadkach pomocna jest analiza schematu instalacji elektrycznej (np. rys. 36-BL71-E-001) pod kątem prądów szczytowych układu hydraulicznego P1/P2.

Problemy z rewersem joysticka i rozsprzęglaniem jazdy w BL71B

W koparko-ładowarce BL71B z 2012 roku, nagłe zniknięcie rewersu w joysticku, brak rozsprzęglania jazdy (w dolnym przycisku z tyłu joysticka) oraz niemożność zablokowania pozycji pływającej łyżki, w połączeniu z alarmem o niepodniesionych łapach, wskazują na usterkę w systemie sterowania. Krokodyl, jeśli działa bez zarzutów, może pomóc w zawężeniu obszaru poszukiwań. Przyczyną może być uszkodzony przekaźnik joysticka lub odpowiedni bezpiecznik. Należy pamiętać, że w tych nowszych modelach systemy te są zintegrowane z magistralą CAN i modułem VECU, co wymaga bardziej zaawansowanej diagnostyki.

Potrzeba schematów

Aby skutecznie zdiagnozować i naprawić złożone usterki elektryczne, schematy instalacji elektrycznej i hydrauliki są podstawą. Najpewniejszym sposobem na uzyskanie dokładnej rozpiski bezpieczników (F1…Fn) i przekaźników (K1…Kn) pod konkretną konfigurację maszyny jest podanie numeru seryjnego (S/N) i rocznika koparki. Możliwe jest również przesłanie zdjęcia otwartej skrzynki bezpieczników (z widocznymi numerami i kolorami bezpieczników), co pozwoli na zidentyfikowanie funkcji po obsadzie i kolorach przewodów.

Warto również zwrócić uwagę na porównanie klasycznych bezpieczników topikowych z modułami e-Fuse (Bussmann C-Fused), szczególnie w ciężkich warunkach pyłowych, gdzie niezawodność zabezpieczeń jest kluczowa.

Bezpiecznik sygnału cofania

Kwestia bezpiecznika sygnału cofania jest specyficzna i często powiązana z ogólną instalacją oświetleniową oraz systemem sterowania maszyną. Niestety, ogólne dane lub schematy nie wskazują konkretnego, dedykowanego bezpiecznika wyłącznie dla sygnału cofania w Volvo BL71. Zazwyczaj jest on częścią szerszego obwodu, np. oświetlenia roboczego lub ogólnego systemu sterowania tylnymi światłami. Aby dokładnie zlokalizować bezpiecznik odpowiadający za sygnał cofania, należy skonsultować się z legendą na wewnętrznej stronie pokrywy skrzynki bezpieczników w swojej maszynie oraz oficjalną dokumentacją serwisową dla konkretnego numeru seryjnego i rocznika Volvo BL71. W niektórych przypadkach problemy z sygnałem cofania mogą być związane z awarią czujnika biegu wstecznego lub uszkodzeniem okablowania w danym obwodzie.
