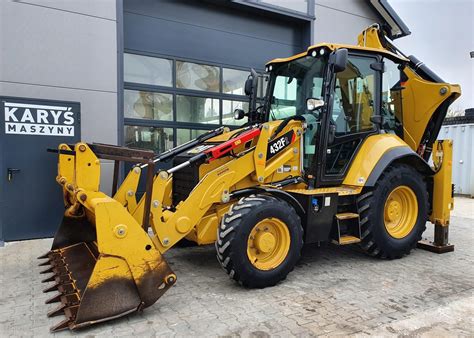

Koparko-ładowarki to niezwykle wszechstronne maszyny budowlane, które łączą w sobie funkcje koparki i ładowarki. Dzięki tej hybrydowej konstrukcji są one niezastąpione w wielu pracach ziemnych, budowlanych i komunalnych. Ich popularność wynika nie tylko z szerokiego zakresu zastosowań, ale również z zaawansowanych systemów, takich jak skręt tylnej osi, który znacząco zwiększa ich manewrowość i efektywność pracy.
Wszechstronność i możliwości koparko-ładowarek
Koparko-ładowarki charakteryzują się sporymi możliwościami manewrowania. Wysokie możliwości manewrowania łyżką koparkową uzyskano poprzez osadzenie ramienia koparki na ramie obrotowej (koniku), co rozszerzyło promień wykonywanych prac do 180°. Dodatkowo większość maszyn tego typu posiada tylne ramię przesuwne (sanie), dzięki czemu może kopać w trudno dostępnych miejscach. Ma to kluczowe znaczenie podczas prac w terenie zabudowanym, podwyższając zdolności maszyny do pracy w różnych warunkach.
Ramię ładowarkowe pozwala na udźwig ponad 4 t i wysokość załadunku przekraczającą 3 m. Dzięki zastosowaniu hydraulicznie wysuwanego ramienia koparkowego (teleskopu) najnowsze maszyny potrafią kopać do głębokości ponad 6 m (np. JCB 5CX PRO). Takie głębokości kopania były dotychczas zarezerwowane dla koparek o masie powyżej 14 t.
Rozszerzona funkcjonalność dzięki osprzętowi
Wielką zaletą koparko-ładowarek jest możliwość wyposażenia ich w wielofunkcyjną przednią łyżkę, np. typu „6 w 1”. Zwiększa to uniwersalność i wszechstronność maszyny o dodatkowe funkcjonalności, takie jak: wyrównywanie, zagarnianie, kopanie, spychanie, skarpowanie/wyrównywanie, ładowanie. Wszechstronność koparko-ładowarki można rozszerzyć, doposażając ją o dodatkowe urządzenia, takie jak:
- łyżki dzielone, do skarpowania, podsiębierne, wieloczynnościowe;
- widły paletowe;
- zamiatarki;
- odśnieżarki;
- młoty wyburzeniowe;
- wiertnice hydrauliczne;
- frezarki do twardego terenu.
Koszty eksploatacji i popularność
Koparko-ładowarki wyróżniają się niskimi kosztami eksploatacji. W zależności od wykonywanej pracy zużycie paliwa wynosi od 4,5 do 10 l/h. Zakup maszyny jest stosunkowo korzystny cenowo, a do jej obsługi należy posiadać uprawnienia III klasy. Z uwagi na niewątpliwe zalety, koparko-ładowarki cieszą się ogromną popularnością i w pełni zasługują na miano „maszyn do wszystkiego”. Szczególne uznanie zdobyły wśród małych i średnich przedsiębiorstw, a znaczna część sprzętu budowlanego kupowanego na świecie to właśnie koparko-ładowarki, zwłaszcza na rynkach krajów rozwijających się.
Również w Polsce koparko-ładowarka jest niepodważalną królową maszyn budowlanych. Jej popularność sprawiła, że dostęp do części zamiennych i materiałów eksploatacyjnych jest bardzo łatwy, a sieć serwisowa jest wysoko rozwinięta. Szczególnie w przypadku maszyn popularnych i znanych marek szeroko dostępne są zestawy naprawcze i części zamienne nawet takich elementów jak ramię obrotowe czy ramię przesuwne.
Systemy sterowania i skręt tylnej osi
Istotnym aspektem, który przyczynił się do zwiększenia roli koparko-ładowarek, był skok technologiczny w dziedzinie hydrauliki. Poprawienie wydajności pomp hydraulicznych znacząco wpłynęło na efektywność, niezawodność i funkcjonalność tych maszyn. Jednym z kluczowych rozwiązań jest system skrętu tylnej osi, często zintegrowany z systemem AWS (wszystkich kół skrętnych).
W maszynach takich jak JCB 527-58 Agri czy JCB 4cx, skręt tylnych kół umożliwia jazdę w różnych trybach, takich jak skręt przednimi kołami, skręt w okręgu (circle) i skręt „krabem” (crab steer). Aby system kierowania mógł zmieniać tryby, często wymaga, aby koła były ustawione na wprost. Gdyby kierowanie zmieniało się w momencie przełączenia bez takiego ustawienia, powstałby galimatias w ustawieniu kół, co mogłoby prowadzić do niebezpiecznych sytuacji.
Porównanie koparek z osią obrotu i przesuwem bocznym
Czujniki układu kierowania: kluczowe elementy
W systemach skrętu tylnej osi kluczową rolę odgrywają czujniki położenia. W starszych typach koparko-ładowarek stosowano czujniki 3-przewodowe z kontrolką, co ułatwiało diagnostykę. Nowsze maszyny, takie jak te wspomniane w problematyce, mogą posiadać czujniki 6-przewodowe, których zasada działania jest bardziej złożona. Są to często czujniki zbliżeniowe, a element ruchomy, z którym współpracują, znajduje się na siłowniku.
W przypadku koparko-ładowarek z systemem AWS, często stosuje się dwa czujniki zbliżeniowe - jeden dla osi przedniej i jeden dla osi tylnej. Są one niezbędne do prawidłowego działania i kalibracji systemu. Na przykład, tylny czujnik jest potrzebny do zmiany skrętu z trybu "krab" i "circle" na skręt tylko przednimi kołami, natomiast przedni czujnik działa odwrotnie.
Diagnostyka i rozwiązywanie problemów ze skrętem
Problemy z układem kierowania, takie jak brak zmiany trybu skrętu (np. "skręt został na pozycji circle") lub nierówny skręt kół (np. przednie skręcają wolno w prawo, a w lewo dobrze), są częstymi usterkami. Diagnostyka takich problemów wymaga systematycznego podejścia.
Typowe objawy i metody diagnostyki
Użytkownicy często zgłaszają, że przełącznik trybów jest sprawny, a na wyświetlaczu maszyna sygnalizuje próbę przejścia w inny tryb, jednak bez efektu. W takiej sytuacji warto sprawdzić następujące elementy:
- Czujniki położenia: Po podłączeniu komputera diagnostycznego (np. Texy) można zauważyć zmianę przełącznika, ale często brak jest podglądu na same czujniki przy siłownikach.
- Pomiary porównawcze: Jeśli występują dwa takie same czujniki, można wykonać pomiary porównawcze we wtyczkach czujników i wiązek. Jeżeli parametry są identyczne, a po zamianie czujników (tył/przód) funkcja się przełącza, oznacza to, że jeden z nich jest uszkodzony.
- Sprawdzenie zasilania: Należy sprawdzić, czy na czujnikach są napięcia.
- Luzne połączenia: Luźny kabelek w gnieździe łączącym wiązkę od tablicy rozdzielczej z wiązką do akumulatora pod kabiną może być przyczyną usterki, prowadząc nawet do uszkodzenia czujnika.
Przykład rozwiązania problemu z czujnikiem

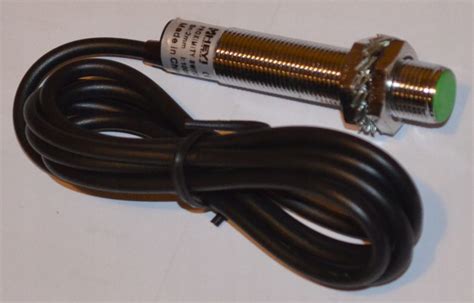

W jednym z przypadków problemu z układem kierowania w JCB 527-58 Agri, po pomiarach okazało się, że jeden z czujników był uszkodzony. Aby przetestować system bez montażu czujników, można było "oszukać sterownik", przykładając kawałek metalu do czujnika zbliżeniowego, co symulowało ustawienie kół na wprost. Po wymianie uszkodzonego czujnika (koszt oryginału to około 530 zł z przesyłką, zamiennika około 240 zł), skręt zaczął działać prawidłowo. Stare czujniki, mimo braku oznaczeń na obudowie, często mają metkę z informacją (NPN, PNP, NC lub NO) pod peszlem wtyczki.
Kalibracja układu kierowania
Prawidłowa kalibracja układu kierowania jest kluczowa dla bezpiecznej i efektywnej pracy maszyny. Nawet niewielkie rozjechanie się osi może prowadzić do tego, że maszyna będzie "robić 4 ślady" (tzw. "pieski chód").
Metody kalibracji
Kalibracja polega na ustawieniu czujników w taki sposób, aby wskazówka na pozycji (0) powodowała jazdę na wprost. Niektóre maszyny posiadają automatyczny system kalibracji: przy włączonym 4WS skręca się kilkukrotnie osiami do oporu, aby ustawiły się idealnie równo w maksymalnych wychyleniach kół. W starszych modelach (np. JCB 442 D, a nie E) automatyczne ustawianie tylnej osi może nie być dostępne, a kalibracja jest wykonywana manualnie, poprzez regulację czujnika.
Porównanie koparek z osią obrotu i przesuwem bocznym
Częstotliwość kalibracji
Doświadczeni operatorzy zalecają codzienne wykonywanie kalibracji osi, szczególnie w maszynach takich jak teleskopowe JCB. Jest to prosta procedura, która zapobiega problemom z rozjeżdżaniem się układu kierowania w trakcie pracy.
Modernizacja i rozwój układów kierowania
W starszych maszynach pojawiały się problemy z "psim chodem" w systemie AWS, nawet po akcjach serwisowych, w których wymieniano zawory sterujące. To skłoniło niektórych inżynierów do rozważania przeprojektowania układu.
Wyzwania w projektowaniu systemów
Obecne systemy AWS często są realizowane na zasadzie dwóch połączonych siłowników zasilanych z jednej nitki ciśnieniowej. Sam tylny skręt jest realizowany przez odcięcie przodu i sterowanie dwoma zaworami z oddzielnej nitki ciśnienia. Pojawiają się pomysły na unowocześnienie, takie jak stałe zamknięcie przedniego obwodu, aby kierowanie z kierownicy było tylko na przód, a elektrozawory tylnego skrętu współpracowały z przodem. Elektronika śledząca ruch przedniego tłoka lub kierownicy mogłaby otwierać i zamykać tylne zawory.
Jednak doświadczeni mechanicy ostrzegają przed nadmiernym komplikowaniem systemów. W prostych maszynach nie ma sensu ładować kasy w zaawansowaną autokalibrację polegającą na pomiarze kąta skrętu, ponieważ często mści się to w postaci częstych awarii, tak jak w niektórych modelach Komatsu. Miejsce montażu oczujnikowania jest narażone na ciągłe zanieczyszczenia i uszkodzenia mechaniczne. Rozwiązania z koparko-ładowarek 444/434, choć może nie idealne, są często najprostsze, a problem może mieć źródło w zastosowanym zaworze, a nie w zasadzie działania. Tworzenie skomplikowanych "dodatków" daje satysfakcję, ale są one zazwyczaj niesprzedawalne.
Koncepcje ulepszeń (teoretyczne)
Pojawiają się również koncepcje zastosowania czujników ciśnienia na obu końcach przedniego tłoka i wykorzystania ich sygnałów do uruchamiania tylnych zaworów skrętu. Koszt takich materiałów szacowany jest na około 600 zł. Jednakże, takie rozwiązania są dyskusyjne, ponieważ czujnik ciśnienia jedynie stwierdza obecność ciśnienia, a nie dokładne położenie siłownika, które jest kluczowe dla sterownika. Zamiast tego można by spiąć tylny siłownik kaskadowo z przednim za pomocą odpowiednio połączonych elektrozaworów krawędziowych (typu CETOP/NG), co choć stworzy "plątaninę przewodów", zadziała.
Wskazówki przy zakupie używanej maszyny
Przy zakupie używanej koparko-ładowarki wyposażonej w system skrętu tylnej osi należy zwrócić uwagę na stan układu kierowania i jego elementów. Zapytania o koszty wymiany, regeneracji i serwisu poszczególnych komponentów, takich jak czujniki czy zawory, są kluczowe. Warto również dopytać, po ilu motogodzinach (Mth) zaleca się wymianę lub serwisowanie kluczowych elementów.
Pamiętaj, że przed wyborem jakiejkolwiek maszyny budowlanej trzeba dokładnie przeanalizować, jakie zadania będzie wykonywać na placu budowy. Koparko-ładowarki są doskonałe do wielu zastosowań, ale nie zawsze są optymalnym rozwiązaniem dla każdej sytuacji.
Przyszłość koparko-ładowarek
Dążąc do ciągłego udoskonalania maszyn i dostosowywania ich do wymagań rynku, w dobie przejścia w kierunku rozwiązań ekologicznych prowadzone są prace nad wykorzystaniem w maszynach zasilania wodorowego lub elektrycznego. Ma to za zadanie ograniczenie szkodliwych emisji spalin, co stanowi ważny kierunek rozwoju całej branży maszyn budowlanych.
