Układ hydrauliczny stanowi jeden z kluczowych systemów każdego wózka widłowego, odpowiadając za możliwość unoszenia ładunków. Podnoszenie palet to podstawowa funkcja tych pojazdów, dlatego zrozumienie podstaw działania i głównych elementów układu hydraulicznego jest niezwykle ważne.
Wózki widłowe, zarówno elektryczne, jak i spalinowe, wykorzystują układ hydrauliczny do realizacji swoich podstawowych zadań. Mechanizm ten, choć często ukryty przed wzrokiem operatora, jest sercem każdej operacji podnoszenia i opuszczania ładunków.
Za co odpowiada układ hydrauliczny w wózkach widłowych?
Jak sama nazwa wskazuje, układ hydrauliczny wózka widłowego jest odpowiedzialny za unoszenie ładunków. Bez sprawnego działania tego systemu, wózki widłowe straciłyby swoją główną funkcję, ograniczając się jedynie do transportu poziomego.
Wózki widłowe, niezależnie od rodzaju napędu (spalinowy, gazowy czy elektryczny), korzystają z tego samego typu układu hydraulicznego - układu otwartego. Oznacza to, że olej hydrauliczny krąży w zamkniętym obiegu, przenosząc energię i umożliwiając ruch poszczególnych elementów roboczych.
Prawidłowe funkcjonowanie układu hydraulicznego ma fundamentalne znaczenie dla działania całego urządzenia. Jakiekolwiek niepokojące objawy, wskazujące na potencjalne uszkodzenie lub nieprawidłowości, powinny być natychmiast zgłaszane przełożonym oraz serwisowi technicznemu.
Testowanie stanu technicznego układu hydraulicznego
Nawet jeśli wózek widłowy nie wykazuje widocznych uszkodzeń, warto regularnie przeprowadzać proste testy oceniające stan układu hydraulicznego.
Próba szczelności
Aby wykonać próbę szczelności, należy zaparkować wózek widłowy na płaskim, utwardzonym podłożu. Następnie należy unieść ładunek o masie równej jego udźwigowi nominalnemu na wysokość około 2,5 metra.
Prawidłowy wynik próby to sytuacja, w której po upływie 10 minut widły z ładunkiem opadną nie więcej niż 100 mm (co daje średnio 10 mm na minutę), a wychylenie masztu mechanizmu podnoszenia nie przekroczy 5%. Taki rezultat świadczy o szczelności układu hydraulicznego.
Jeśli karetka wideł opadnie znacznie szybciej lub na podłożu pod pojazdem pojawią się plamy oleju hydraulicznego, konieczne jest zgłoszenie problemu serwisowi technicznemu lub zakładowemu konserwatorowi.
Test zamka hydraulicznego
Szybki test zamka hydraulicznego można przeprowadzić w następujący sposób: należy wysunąć tłoczysko siłownika podnoszenia na maksymalną długość, wyłączyć napęd pompy zasilającej i ustawić dźwignię rozdzielacza (lub elektrozawór) na pozycji „opuszczanie”.
Poprawne działanie siłownika objawia się brakiem zmiany w jego pozycji wyjściowej. Wszelkie zauważone odstępstwa od normy mogą sugerować problem, który należy jak najszybciej zgłosić.

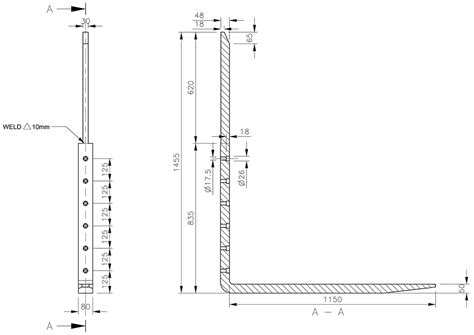

Budowa wózka widłowego jezdniowego - kluczowe elementy
Wózki widłowe posiadają specyficzną budowę, składającą się z wielu elementów zewnętrznych, z których każdy pełni określoną funkcję. Kluczowym elementem jest maszt, odpowiedzialny za unoszenie, utrzymanie i opuszczanie towarów. Montowany pionowo z przodu pojazdu, składa się z profili masztowych, siłownika masztu, łańcuchów i wideł.
W przypadku wózków czołowych maszt może występować w trzech rodzajach mechanizmów podnoszenia: standardowy (Simplex), podwójny (Duplex) lub trójramienny (Triplex), które determinują maksymalną wysokość podnoszenia.
Kolejnym ważnym elementem jest rama i nadwozie, wykonane ze stali, o zróżnicowanym kształcie i wielkości w zależności od modelu. W ich skład wchodzą między innymi fotel operatora, daszek ochronny, przeciwwaga, karetka (płyta czołowa z mocowanymi widłami), klatka bezpieczeństwa oraz kabina operatora.
Nie można zapomnieć o kołach i oponach, które muszą być w dobrym stanie, aby zapewnić stabilność i bezpieczeństwo poruszania się pojazdu. Dostępne są różne rodzaje opon, w tym pełne, pneumatyczne oraz specjalne opony typu non-marking, które nie pozostawiają śladów na podłożu.
Mechanizmy podnoszenia wózka widłowego
Mechanizmy podnoszenia są sercem wózka widłowego, umożliwiając manipulację towarem. Oprócz wspomnianego mechanizmu podnoszenia, wózek posiada również:
- Mechanizm jazdy: Pozwala na poziome przemieszczanie się wózka po magazynie.
- Mechanizm podnoszenia: Umożliwia unoszenie towarów na odpowiednią wysokość, co jest kluczowe przy załadunku, rozładunku i składowaniu.
- Mechanizm wychyłu: Umożliwia przechylenie masztu do przodu lub do tyłu, co jest przydatne przy składaniu towarów na regałach lub manewrowaniu na nierównym terenie.
Układy wózka widłowego - napędowy, hamulcowy, przeniesienia
Sprawność wózka widłowego opiera się na współdziałaniu kilku kluczowych układów:
- Układ napędowy: Odpowiada za poruszanie się wózka. Może być spalinowy, gazowy (silniki niskoprężne zasilane LPG) lub elektryczny (zasilany akumulatorowo).
- Układ hamulcowy: Zapewnia bezpieczne zatrzymywanie się pojazdu. Może być hydrauliczny (działający na zasadzie sprężonego powietrza) lub mechaniczny (działający na zasadzie tarcia). Wózki posiadają dwa niezależne układy hamulcowe: zasadniczy (nożny) i pomocniczy (ręczny).
- Układ przeniesienia napędu: Przenosi moc z silnika na koła.
Wszystkie te układy są ze sobą zintegrowane i współpracują automatycznie, zapewniając bezpieczną i efektywną pracę maszyny.
Wózki widłowe gazowe vs. elektryczne - różnice i zastosowanie
Wybór między wózkiem gazowym a elektrycznym zależy od specyfiki pracy i warunków magazynowych:
- Wózek widłowy gazowy: Zasilany gazem płynnym (LPG), charakteryzuje się większą mocą i dłuższym czasem pracy na jednym zbiorniku. Jest to dobre rozwiązanie dla intensywnie użytkowanych wózków w dużych magazynach i centrach logistycznych.
- Wózek widłowy elektryczny: Zasilany akumulatorem, wyróżnia się cichą pracą, brakiem emisji spalin i niższymi kosztami eksploatacji. Jest idealny do pracy w magazynach o ograniczonej przestrzeni, gdzie priorytetem jest czystość powietrza i minimalizacja hałasu. Wózki elektryczne są również bardziej energooszczędne.
Warto zaznaczyć, że wózki widłowe gazowe często wykorzystują silniki Mitsubishi, co świadczy o ich zaawansowanej technologii.

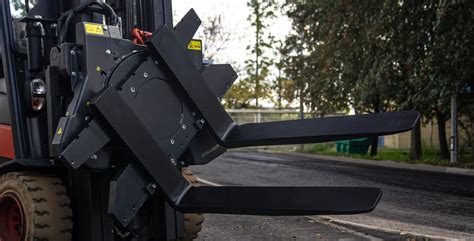

Dodatkowe oprzyrządowanie do wózków widłowych
Wszechstronność wózków widłowych można znacząco zwiększyć dzięki zastosowaniu dodatkowego oprzyrządowania, które pozwala dostosować sprzęt do specyficznych zadań i rodzajów towarów.
Najpopularniejsze rodzaje osprzętu
- Łyżki i czerpaki: Idealne do transportu materiałów sypkich (piasek, ziemia, zboża), a także do prac porządkowych na placach budowy czy rozbiórki.
- Chwytaki: Służą do pewnego i stabilnego chwytania różnych rodzajów towarów, w tym elementów o nietypowych kształtach lub materiałów sypkich.
- Przedłużki do wideł: Zwiększają zasięg wideł, umożliwiając transport dłuższych lub większych ładunków.
- Platformy robocze: Montowane na wózku, pozwalają operatorowi na bezpieczny dostęp do wysoko położonych miejsc, np. podczas prac konserwacyjnych.
- Wysięgniki i wciągarki: Stosowane głównie w większych maszynach (np. ładowarkach teleskopowych) do podnoszenia i zmiany pozycji większych konstrukcji.
- Trawersy: Umożliwiają przenoszenie ładunków o nietypowych kształtach, wymiarach lub wadze, a także transportowanie kilku palet jednocześnie.
- Kosz do wózka widłowego: Pozwala na bezpieczny transport osób na większą wysokość, co jest przydatne podczas inspekcji, inwentaryzacji czy prac remontowych.
- Pług śnieżny, zamiatarka: Przekształcają wózek widłowy w narzędzie do prac porządkowych, takich jak odśnieżanie czy zamiatanie, co redukuje koszty zakupu dodatkowego sprzętu.
Ważne jest, aby przed zakupem dodatkowego osprzętu upewnić się co do jego kompatybilności z konkretnym modelem i marką wózka widłowego.
Bezpieczeństwo pracy na wózkach widłowych - znaczenie znajomości budowy
Znajomość budowy wózka widłowego jest absolutnie kluczowa dla zapewnienia bezpieczeństwa operatorów i otoczenia. Operatorzy muszą rozumieć działanie poszczególnych elementów, aby móc podejmować świadome decyzje, prawidłowo reagować na sytuacje awaryjne i minimalizować ryzyko wypadków.
Podstawowe zasady bezpieczeństwa obejmują m.in. utrzymanie stabilności ładunku, unikanie nagłych ruchów, zachowanie bezpiecznej odległości od innych osób oraz prawidłowe użytkowanie wózka zgodnie z jego przeznaczeniem. Regularna kontrola stanu technicznego, w tym stanu łańcuchów, opon i karetki, jest niezbędna do zapewnienia bezpiecznej i efektywnej pracy.
Kopułka aparatu zapłonowego - rola w układzie zapłonowym
W kontekście silników spalinowych, kopułka aparatu zapłonowego (często nazywana również pokrywą rozdzielacza) pełni kluczową rolę w układzie zapłonowym. Jest ona elementem stosowanym głównie w klasycznych systemach zapłonowych i odpowiada za:
- Izolację elektryczną i ochronę: Chroni wewnętrzne elementy systemu zapłonowego (mechanizmy rozdzielacza iskry, przewody zapłonowe) przed kurzem, wilgocią i uszkodzeniami mechanicznymi. Wykonana jest z materiałów dielektrycznych, zapobiegając niepożądanym wyładowaniom bocznym.
- Rozdzielanie iskry: Jej główną funkcją jest prawidłowe rozdzielenie wysokiego napięcia z cewki zapłonowej do poszczególnych przewodów zapłonowych, które kierują iskrę do świec zapłonowych w odpowiedniej kolejności.
- Dokładność czasową: Poprawne działanie kopułki ma bezpośredni wpływ na synchronizację iskry, co jest kluczowe dla efektywnego spalania mieszanki paliwowo-powietrznej.
Kopułka aparatu zapłonowego jest więc niezbędnym elementem zapewniającym precyzyjne i sprawne działanie układu zapłonowego w silnikach spalinowych, szczególnie tych marki Mitsubishi.
