Wyważanie wałów kosiarki bijakowej i mulczera

Współpraca z polskimi rolnikami od wielu lat obejmuje realizację usługi dynamicznego wyważania wałów do mulczerów oraz innych maszyn rolniczych. Proces ten zapewnia precyzyjną redukcję drgań, co bezpośrednio przekłada się na wydłużenie żywotności wałów, łożysk, a w konsekwencji całego pojazdu. Odpowiednie wyważenie wałów do mulczerów pozwala uniknąć nieplanowanych przestojów w pracy, a także kosztownych napraw. Źle wyregulowane wały mogą doprowadzić do uszkodzenia łożyska lub innych części kosiarki. Ich naprawa bywa często nie tylko kosztowna, ale i bardzo czasochłonna.

Oferujemy naszym Klientom precyzyjne wyważenie wałów kosiarek, kombajnów, a także innych urządzeń wykorzystywanych do prac rolnych. Doskonale znamy i rozumiemy potrzeby branży, dlatego naszą pracę przeprowadzamy szybko i dokładnie. Dzięki profesjonalnemu wyważaniu maszyny funkcjonują dłużej, a ich elementy nie zużywają się tak szybko. Właściwe wyważenie pozwala także na znaczną redukcję drgań i hałasu, które mogą utrudniać prowadzenie prac polowych.

Nasza oferta nie kończy się jedynie na wyważaniu wałów kosiarek bijakowych. Współpracujemy nie tylko z rolnikami, ale także z przedstawicielami innych branż przemysłu. Jesteśmy otwarci na indywidualne potrzeby naszych Klientów i zawsze staramy się znaleźć najkorzystniejsze rozwiązania. Redukcja drgań, mniejszy hałas i płynniejsza praca maszyny to jedne z wielu korzyści płynących z procesu, jakim jest wyważanie dynamiczne wałów do mulczerów. Zabieg ten sprawia, że kluczowe, ruchome komponenty pracują płynnie, co minimalizuje ryzyko awarii i przedłuża żywotność sprzętu, a także przekłada się na optymalną wydajność maszyn rolniczych.

Wyważanie kosiarki bijakowej jest niezbędne dla utrzymania wysokiej jakości pracy sprzętu, co przekłada się na efektywność realizacji zadań w całym gospodarstwie. Dodatkowym atutem jest mniejsze zużywanie łożysk i innych elementów mechanicznych, co obniża koszty eksploatacji mulczerów. Regularne serwisowanie i wyważanie wałów pozwala na utrzymanie maszyn w doskonałym stanie technicznym. To z kolei przekłada się na większą wydajność i niezawodność sprzętu rolniczego.

Właściwe wyważenie wałów jest kluczowe dla uniknięcia nieplanowanych przestojów w pracy, które mogą prowadzić do strat finansowych. Zlecenie tego zadania specjalistom gwarantuje, że proces zostanie przeprowadzony z najwyższą precyzją i zgodnie z najnowszymi standardami technicznymi. Profesjonalne podejście do wyważania wałów zapewnia długotrwałe efekty i minimalizuje ryzyko uszkodzeń mechanicznych. Warto więc regularnie przeprowadzać ten zabieg, aby cieszyć się bezawaryjną pracą maszyn przez wiele lat.

Podstawy wyważania dynamicznego

Każdy obracający się obiekt posiada pewien rozkład masy. Jeśli masa ta nie jest symetryczna wokół osi obrotu, wirnik jest podczas obrotu ściągany na jedną stronę. Wyważanie dynamiczne polega na dostosowaniu rozkładu masy - poprzez dodawanie lub usuwanie małych ciężarków - aż do momentu, gdy siły odśrodkowe zostaną zredukowane. Wówczas wirnik obraca się wokół swojego geometrycznego środka, zamiast chwiać się wokół punktu ciężkości.

Specyfika wirników w kosiarkach bijakowych i mulczerach

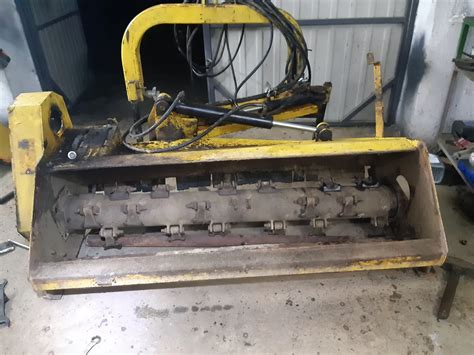

W kosiarkach bijakowych i rozdrabniaczach leśnych wirnik to zazwyczaj długi stalowy bęben, na którym znajduje się od 20 do 80 ruchomych bijaków lub zębów stałych. Wirniki te są duże, ciężkie i praktycznie niemożliwe do idealnego wykonania w fabryce. Każdy ścieg spawalniczy, każdy wspornik bijaka, każda różnica w grubości ścianek powoduje niewielką asymetrię masy.

Niewyważenie nie jest jedynie uciążliwością - to siła destrukcyjna. Siła odśrodkowa generowana przez niewyważony wirnik rośnie wraz z kwadratem prędkości obrotowej (obr./min). Podwojenie prędkości oznacza czterokrotnie większą siłę. Niewyważony wirnik może skrócić żywotność łożysk o 30% lub więcej. Wysokiej jakości zestawy łożysk mogą kosztować od 50 do 100 euro za sztukę, ale realne szkody to często 2-4 godziny przestoju po każdej wymianie.

Konsekwencje niewyważenia wirnika

Niewyważenie wirnika kosiarki bijakowej czy mulczera prowadzi do szeregu negatywnych skutków, które wpływają na żywotność maszyny, jej wydajność oraz bezpieczeństwo pracy:

• Uszkodzenia łożysk: Nierównomierne obciążenie przyspiesza zużycie łożysk, prowadząc do ich przedwczesnej awarii. Obudowy łożysk ulegają wybiciu z powodu nadmiernego luzu.
• Problemy ze śrubami i elementami złącznymi: Wibracje powodują ciągłe odkręcanie się śrub. Każda śruba w maszynie wibracyjnej próbuje się odkręcić, co może prowadzić do rozpadania się połączeń.
• Pęknięcia ramy i korpusu: Długotrwałe zmęczenie wibracyjne może skutkować pęknięciami spoin ramy, a nawet korpusu kosiarki.
• Wycieki z instalacji hydraulicznej: Wibracje rozluźniają połączenia i mogą powodować uszkodzenia uszczelnień, prowadząc do wycieków płynów hydraulicznych.
• Obciążenie ciągnika: Wibracje przenoszą się przez wał odbioru mocy (WOM) i trzypunktowy układ zawieszenia do ciągnika, zwiększając jego zużycie.
• Wpływ na operatora: Długotrwałe narażenie na drgania przekazywane na całe ciało operatora wiąże się z ryzykiem urazów układu mięśniowo-szkieletowego.

Metody i standardy wyważania

W branży maszyn rolniczych stosuje się dwa główne podejścia do wyważania: statyczne i dynamiczne. Zgodnie z normą ISO 1940-1 definiuje się klasy jakości wyważenia, określające dopuszczalny stopień niewyważenia resztkowego dla danego typu wirnika.

Wyważanie statyczne a dynamiczne

Wyważanie statyczne jest prostą metodą polegającą na oparciu wirnika na dwóch podporach o ostrych krawędziach (lub parze okrągłych prętów) i pozwolenie mu na swobodne obrócenie się. Cięższą stronę można następnie skompensować. Wyważanie statyczne może być wystarczające dla krótkich wirników (o długości mniejszej niż około 25% średnicy).

Bębny kosiarek bijakowych są zazwyczaj długie, często o stosunku długości do średnicy wynoszącym 3:1 lub więcej. W takich przypadkach, gdy jeden koniec bębna ma punkt ciężkości przesunięty w jednym kierunku, a drugi koniec w przeciwnym, obrót z dużą prędkością generuje siłę skręcającą, powodującą kołysanie wirnika. Praktyczna zasada mówi, że jeśli długość wirnika przekracza 25% jego średnicy, należy założyć obecność niewyważenia dynamicznego i zastosować wyważanie dwupłaszczyznowe.

Wyważanie dynamiczne uwzględnia te siły i momenty obrotowe działające w płaszczyznach prostopadłych do osi obrotu. Jest to metoda wymagana dla większości wirników maszyn rolniczych, takich jak wały kosiarek bijakowych i mulczerów.

Wyważanie w warsztacie vs. wyważanie na miejscu (in-situ)

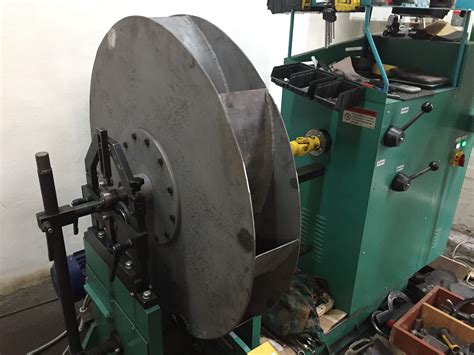

Tradycyjnie wirniki wysyłane są do wyspecjalizowanych warsztatów maszynowych, gdzie są montowane na profesjonalnych wyważarkach z precyzyjnymi łożyskami. Po pomiarze niewyważenia dodawane są obciążniki, weryfikowane i wirnik jest odsyłany do klienta.

Problem w tym, że po ponownym zamontowaniu wirnika w maszynie mogą pojawić się nowe wibracje. Wynika to z różnic między precyzyjnymi łożyskami wyważarki a zużytymi łożyskami maszyny, luzem roboczym, tolerancjami dopasowania wału do łożyska, wyrównaniem rowków wpustowych, a także obciążeniami roboczymi (np. ugniatanie się bijaków pod obciążeniem, rozszerzalność cieplna rury wirnika). Te czynniki mogą przesuwać punkt równowagi.

Wyważanie na miejscu (in-situ) uwzględnia wszystkie te czynniki występujące w rzeczywistych warunkach pracy. Czujniki mierzą rzeczywiste obciążenia łożysk podczas pracy maszyny, a system wyważający koryguje rozkład masy. Metoda ta nie naprawi uszkodzonych części, ale precyzyjnie zidentyfikuje i skoryguje niewyważenie dynamiczne.

Rodzaje maszyn i ich specyficzne problemy z wyważeniem

Różne typy maszyn rolniczych mają swoje specyficzne źródła niewyważenia:

• Kosiarki bijakowe (najpopularniejszy typ): Bęben poziomy z łopatami w kształcie litery Y lub bijakami młotkowymi na obrotowych wspornikach. Brak równowagi zazwyczaj wynika z nierównomiernego zużycia bijaków, ich zgubienia lub nagromadzenia się błota. W przypadku bębnów o długości powyżej 1,2 m wymagane jest wyważanie w dwóch płaszczyznach.
• Rozdrabniacze leśne/mulczery z zębami stałymi: Cięższe wirniki z nieruchomymi zębami z węglika spiekanego. Niewyważenie powstaje w wyniku nierównomiernego zużycia lub złamania zębów pod wpływem uderzeń w kamienie i zakopany metal. Wirniki te często napędzane są napędem hydraulicznym, co wymaga utrzymania stałej prędkości podczas pomiaru.
• Mulczery z małymi bijakami: Często mają lżejszy wirnik z wieloma małymi bijakami. Nawet niewielkie niewyważenie powoduje zauważalne wibracje. Docelowa wartość G6.3 zapewnia płynną pracę.
• Najcięższe wirniki (np. rozdrabniacze kamieni): Niskie obroty, ale ogromne siły odśrodkowe wynikające z masy. Brak równowagi spowodowany złamanymi zębami i naprawami spawalniczymi.

Proces wyważania na miejscu z użyciem systemu Balanset-1A

Wyważanie na miejscu (in-situ) jest metodą rekomendowaną przez wielu specjalistów. Systemy takie jak Balanset-1A automatyzują ten proces, umożliwiając operatorowi wykonanie precyzyjnych pomiarów i korekt.

Kroki proceduralne wyważania

1. Przygotowanie maszyny:
   • Wyczyść wirnik z wszelkiego zaschniętego błota, owiniętej roślinności i zanieczyszczeń - z zewnątrz i wewnątrz pustych bębnów.
   • Sprawdź łożyska - chwyć wałek wirnika w pobliżu każdego łożyska i sprawdź luz. Każdy luz promieniowy lub osiowy oznacza konieczność wymiany łożyska.
   • Sprawdź każdy cep i młotek - wszystkie muszą być obecne, swobodnie się obracać i mieć mniej więcej tę samą wagę. Wymień uszkodzone lub mocno zużyte elementy wraz z ich przeciwległymi odpowiednikami.
   • Sprawdź, czy nie ma pęknięć na rurze wirnika, płytach końcowych, wspornikach bijaków i spawach ramy.
   • Sprawdź napięcie paska lub ustawienie wału odbioru mocy (WOM). Luźny pasek powoduje nierównomierne obroty, a niewspółosiowy wałek WOM wprowadza wibracje niezwiązane z niewyważeniem.
   • Upewnij się, że maszyna stoi stabilnie i poziomo.
   • Zablokuj silnik przed dotknięciem wirnika i wyjmij kluczyk ze stacyjki.
2. Montaż czujników i obrotomierza:
   • Zamontuj czujnik drgań 1 do obudowy łożyska w płaszczyźnie 1 (zazwyczaj od strony napędu), a czujnik 2 w płaszczyźnie 2 (od strony swobodnej). Czujniki powinny być ustawione prostopadle do osi wirnika.
   • Przyklej taśmę odblaskową do wirnika lub koła pasowego.
   • Zamontuj tachometr laserowy na statywie magnetycznym, kierując laser na taśmę podczas obrotu.
   • Podłącz czujniki drgań i tachometr do jednostki głównej systemu Balanset-1A.
   • Umieść obrotomierz w miejscu osłoniętym przed bezpośrednim działaniem promieni słonecznych, aby uniknąć zakłóceń.
3. Wstępne pomiary:
   • Uruchom oprogramowanie Balanset i wybierz tryb wyważania dwupłaszczyznowego.
   • Uruchom wirnik z nominalnymi obrotami roboczymi (np. 2000 obr./min). Odczekaj na ustabilizowanie się prędkości.
   • Zanotuj wartości drgań (tzw. "przebieg 0"). Wartości powyżej 7 mm/s zazwyczaj wskazują na poważne niewyważenie.
   • Zatrzymaj wirnik.
4. Dobór i montaż obciążnika próbnego:
   • Określ masę obciążnika próbnego (zalecane 1-3% masy sekcji wirnika, np. 300-900 g dla bębna 30 kg).
   • Przymocuj obciążnik próbny do wspornika bijaka lub tymczasowo przyspawaj do bębna.
5. Pomiary z obciążnikiem próbnym:
   • Zamontuj obciążnik próbny w płaszczyźnie 1. Uruchom wirnik i zanotuj drgania.
   • Zatrzymaj wirnik.
   • Przenieś ten sam obciążnik próbny do płaszczyzny 2. Uruchom wirnik i zanotuj drgania.
   • Po tych trzech przebiegach (przebieg 0, przebieg 1, przebieg 2) oprogramowanie posiada dane do obliczeń.
6. Obliczenia i montaż obciążników korekcyjnych:
   • Oprogramowanie wyświetli masę i kąt korekcji dla każdej z płaszczyzn.
   • Wytnij stalowe elementy o obliczonych masach (z uwzględnieniem precyzji).
   • Przyspawaj obciążniki korekcyjne w obliczonych miejscach. Jeśli masa jest duża, można ją podzielić na mniejsze części i rozłożyć na sąsiednich wspornikach.
7. Pomiar końcowy:
   • Uruchom wirnik po raz ostatni. Oprogramowanie porówna nowe wibracje z oryginalnymi.
   • Cel: drgania resztkowe poniżej 2,8 mm/s (doskonałe) lub poniżej 4,5 mm/s (dobre).
   • Zapisz raport w oprogramowaniu, datę wyważenia i drgania resztkowe na etykiecie maszyny.

Studium przypadku: Hydrauliczny mulczer leśny

Maszyna: Hydrauliczny mulczer leśny zamontowany na koparce, średnica wirnika 500 mm, długość 1200 mm, masa ok. 380 kg, 48 stałych zębów z węglików spiekanych.

Problem: Operator wymieniał łożyska główne co 10-14 dni przez trzy miesiące. Rama rozdrabniacza miała widoczne pęknięcia w punktach mocowania (dwukrotnie spawana). Operator zgłaszał nadmierne wibracje w kabinie.

Co odkryto: Z jednego końca bębna brakowało dwóch zębów (uderzenie w zakopany beton). Jeden ząb był pęknięty i częściowo oderwany.

Procedura wyważania: Po wymianie wszystkich trzech zębów i oczyszczeniu wnętrza bębna z błota, przeprowadzono dwupłaszczyznowe wyważanie dynamiczne z użyciem zestawu Balanset-1A. Obciążnik próbny: śruba o masie 120 g.

Wynik: Obciążniki korekcyjne: 85 g pod kątem 142° w płaszczyźnie 1, 110 g pod kątem 267° w płaszczyźnie 2. Drgania resztkowe spadły do 1,2 mm/s na końcu napędu i 1,6 mm/s na wolnym końcu - co kwalifikuje maszynę do strefy doskonałej jakości wyważenia (G6.3).

Całkowity czas pracy, łącznie z wymianą zębów: 2,5 godziny.

Najczęstsze problemy i pytania dotyczące wyważania

• Postępowałeś zgodnie z procedurą, zainstalowałeś obciążniki korygujące, a wibracje praktycznie się nie zmieniły? Może to być spowodowane:
  • Zużytymi lub uszkodzonymi łożyskami (nawet nowe, tanie łożyska mogą mieć nadmierny luz wewnętrzny).
  • Wygiętym wałem (generuje drgania o częstotliwości 1x obr./min, które wyglądają jak niewyważenie, ale nie można ich skorygować ciężarkami).
  • Pękniętą ramą lub mocowaniem (zmienia sztywność maszyny i może powodować rezonans).
• Wysokie wibracje pomimo idealnie wyważonego wirnika? Może to być rezonans - gdy obroty robocze pokrywają się z częstotliwością własną maszyny.
• Niespójne wyniki pomiarów? Upewnij się, że prędkość obrotowa silnika ciągnika jest stabilna we wszystkich trzech przejazdach.
• Co jeśli coś się zmieniło między biegami pomiarowymi? Sprawdź, czy czujnik się nie przesunął, ciągnik nie poruszył, cep nie spadł lub pas się nie zsunął.
• Zbyt mała waga próbna? Jeśli zmiana wibracji między biegiem 0 a biegiem 1 jest mniejsza niż 20%, precyzja obliczeń oprogramowania spada.
• Zapomniałeś zdjąć ciężarek próbny przed wprowadzeniem poprawek? Zawsze sprawdź, czy ciężarek próbny został usunięty.
• Źle zmierzony kąt? Kąty należy mierzyć od znacznika taśmy odblaskowej w kierunku obrotu.
• Zakłócenia światła słonecznego? Tachometry optyczne mogą nie wykrywać sygnałów wyzwalających w bezpośrednim świetle słonecznym.
• Ciężarek korekcyjny umieszczony w niewłaściwym promieniu? Oprogramowanie oblicza dla określonego promienia; upewnij się, że jest on prawidłowo ustawiony.

Wyważanie in-situ jest metodą preferowaną, ponieważ uwzględnia rzeczywiste luzy łożysk, współosiowość obudów i obciążenia robocze. Większość kosiarek bijakowych i rozdrabniaczy leśnych podlega klasie G16 (maszyny rolnicze ogólnego przeznaczenia), choć maszyny pracujące w trudniejszych warunkach mogą wymagać wyższego standardu.

Jak często należy wyważać wały? W leśnictwie i karczowaniu terenu (kamienie, gruzy, prace o dużym natężeniu) sprawdzaj wyważenie co 100-200 godzin pracy lub za każdym razem, gdy wymieniasz zęby. Przy lżejszym koszeniu pastwisk zazwyczaj raz na sezon wystarcza.

Czy ciężarek próbny można zamocować tylko tymczasowo? Tak, po odpowiednim zabezpieczeniu. Ciężar próbny musi być przykręcany lub spawany - nigdy nie przyklejany taśmą ani drutem. Balanset-1A mierzy drgania podczas każdego przebiegu, umożliwiając monitorowanie wpływu obciążenia próbnego i natychmiastowe przerwanie pracy w razie potrzeby.

Czy potrzebny jest formalny certyfikat? Nie jest wymagany. Oprogramowanie prowadzi użytkownika przez każdy etap procedury, dzięki czemu większość operatorów czuje się pewnie po kilku próbach.

Regeneracja i konserwacja wałów kosiarek bijakowych

Wały kosiarek bijakowych i mulczerów to elementy poddawane intensywnej eksploatacji. Ich uszkodzenie może prowadzić do spadku wydajności maszyny, zwiększonego zużycia paliwa, a nawet awarii innych podzespołów. W takich przypadkach zamiast kosztownej wymiany warto zdecydować się na profesjonalny serwis maszyn rolniczych.

Najczęstsze problemy z wałami kosiarek bijakowych

• Zużycie czopów łożyskowych, powodujące luzy i przyspieszone zużycie łożysk.
• Wytarcie lub uszkodzenie uchwytów bijakowych, prowadzące do nierównomiernego rozkładu sił.
• Skrzywienie wału spowodowane uderzeniami w przeszkody.
• Brak wyważenia dynamicznego, skutkujący drganiami i obciążeniem innych podzespołów.

Podobne problemy dotyczą także wałów do kombajnów, bębnów sieczkarni oraz bębnów młocarni, które również wymagają okresowej regeneracji.

Jak wygląda naprawa wału kosiarki bijakowej?

1. Diagnostyka: Ocena stanu wału, sprawdzenie zużycia łożysk, uchwytów oraz ewentualnych skrzywień.
2. Regeneracja czopów łożyskowych: Przywrócenie pierwotnych parametrów, co zapobiega luzom i wydłuża żywotność łożysk.
3. Naprawa uchwytów bijakowych: Naprawa lub wymiana uszkodzonych elementów na nowe.
4. Prostowanie wałów: Usuwanie skrzywień powstałych na skutek uderzeń w przeszkody.
5. Dynamiczne wyważanie wałów: Kluczowy etap eliminujący drgania i poprawiający wydajność maszyny.
6. Testy końcowe: Sprawdzenie, czy wał działa płynnie i bez zakłóceń.

Regeneracja wału do kosiarki bijakowej lub mulczera jest znacznie tańsza niż zakup nowego elementu. Dodatkowo przedłuża żywotność maszyny, zmniejsza ryzyko awarii i obniża koszty eksploatacji.

Jak dbać o wał kosiarki, aby uniknąć awarii?

• Regularnie sprawdzaj stan czopów łożyskowych i uchwytów bijakowych.
• Unikaj pracy na terenach pełnych kamieni i twardych przeszkód.
• Dbaj o smarowanie łożysk, aby zmniejszyć tarcie i wydłużyć ich żywotność.
• Wykonuj okresowe wyważanie wałów kosiarek bijakowych, aby uniknąć drgań i nierównomiernej pracy maszyny.

Naprawa kosiarek bijakowych, mulczerów i innych maszyn rolniczych to inwestycja, która pozwala uniknąć drogich przestojów.
