Pęknięty blok silnika w kosiarce Briggs & Stratton: Diagnoza i naprawa

Pęknięty blok silnika w kosiarce Briggs & Stratton to poważna awaria, która często budzi wątpliwości co do opłacalności naprawy. Ten artykuł szczegółowo omawia przyczyny powstawania takich uszkodzeń oraz dostępne metody naprawy, pomagając właścicielom kosiarek w podjęciu świadomej decyzji.

Przyczyny pęknięcia bloku silnika

Pęknięcie bloku silnika może być spowodowane różnymi czynnikami. Najczęściej jest to efekt nadmiernego obciążenia, uszkodzeń mechanicznych lub wad materiałowych. Wiele problemów związanych jest z zaniedbaniami konserwacyjnymi lub nieprawidłową eksploatacją.

Zamarznięcie wody w układzie chłodzenia

Jedną z najczęstszych przyczyn pęknięcia bloku silnika, zwłaszcza w starszych ciągnikach rolniczych (analogia do małych silników kosiarek), jest zamarznięcie wody w układzie chłodzenia. Problem ten występuje, gdy rolnicy zamiast płynu chłodniczego używają zwykłej wody. Płyn chłodniczy ma znacznie niższą temperaturę zamarzania (około -37°C), co zapobiega „rozsadzeniu” bloku. Jeśli układ jest zalany wodą, konieczne jest jego opróżnienie po zakończeniu pracy, co bywa zaniedbywane, prowadząc do usterki.

Wady materiałowe i przegrzanie

W niektórych przypadkach pęknięcia mogą być wynikiem wad materiałowych w bloku silnika, takich jak pęcherzyki gazów lub nierówności strukturalne, które stają się punktami inicjacji pęknięć podczas eksploatacji. Długotrwałe działanie silnika przy bardzo wysokich temperaturach również może prowadzić do uszkodzenia bloku silnika.

Inne czynniki

• Brak lub stary, niezmieniany olej: Kosiarka użytkownika z silnikiem Briggs & Stratton 550, która „brała olej”, po rozebraniu miała porysowany cylinder i tłok, z olejem w komorze spalania, co sugeruje zatarcie silnika spowodowane starym olejem lub przegrzaniem.
• Koszenie na przechyłach lub pod sporą górkę: W takich warunkach olej może przelewać się, prowadząc do niewystarczającego smarowania.
• Uszkodzenia mechaniczne: Czasem coś może wpaść do komory spalania, powodując uszkodzenie.

Diagnozowanie problemów z silnikiem Briggs & Stratton

Zanim podejmiemy decyzję o naprawie pękniętego bloku, warto przeprowadzić szczegółową diagnostykę. Problemy z silnikiem, takie jak dymienie, falujące obroty czy trudności z uruchomieniem, mogą mieć wiele przyczyn.

Podstawowe problemy konserwacyjne

• Paliwo: Stęchłe, brudne lub zanieczyszczone paliwo jest najczęstszą przyczyną nieprawidłowego uruchamiania urządzeń. Paliwo powinno być świeże i czyste.
• Olej: Należy regularnie sprawdzać poziom i wygląd oleju oraz wymieniać go co 25 godzin pracy lub co sezon. Niski poziom oleju to częsty problem.
• Świece zapłonowe: Odłączone, zabrudzone lub zanieczyszczone świece zapłonowe to częsta przyczyna problemów z uruchomieniem. Wymieniać je należy co sezon lub po 25 godzinach pracy.
• Gaźnik: Reguluje przepływ powietrza i paliwa. Problemy z gaźnikiem (np. niewłaściwa mieszanka paliwowa, nieszczelna uszczelka) mogą powodować, że silnik nie uruchamia się lub gaśnie.

Problemy z kompresją i układem zaworowym

Sprężanie powietrza i paliwa jest kluczowe dla silników. Układ sprężania składa się z zaworów, tłoka, cylindrów i pierścieni. Jeśli brakuje odpowiedniego luzu zaworowego lub występuje nieszczelność, może to powodować problemy z kompresją, uniemożliwiające uruchomienie silnika. System kompresji można sprawdzić za pomocą testera szczelności.

Użytkownik, który nabył kosiarkę z silnikiem Briggs & Stratton OHV 11 hp, model 217707, z problemem kopcenia po rozgrzaniu, odkrył po demontażu głowicy rysy na cylindrze. Okazało się, że popękane były pierścienie. Po wymianie pierścieni na nowe, silnik zaczął działać poprawnie.

W przypadku problemów z zaworami, należy sprawdzić:

• Luz zaworów: Nieprawidłowo ustawiony luz zaworów może powodować ich zacinanie się lub nieszczelności, prowadzące do zatrzymania pracy silnika.
• Sprężyny zaworowe: Słabe sprężyny należy wymienić zgodnie ze specyfikacją.

Aby sprawdzić układ zaworowy, należy zdemontować tłumik, skrzynię korbową i inne elementy blokujące komorę zaworową. Następnie odkręca się śruby głowicy cylindrów, ściska sprężyny zaworu, zdejmuje ustalacze i wyjmuje zawory, ściskacze oraz sprężyny.

Naprawa pękniętego bloku silnika

Naprawa pękniętego bloku silnika, zwłaszcza w małych kosiarkach, często bywa tematem dyskusji ze względu na jej opłacalność. Wyspecjalizowane firmy są w stanie przywrócić blok do pełnej szczelności, ale nie zawsze jest to najlepsze rozwiązanie.

Ocena opłacalności naprawy

Decyzja o naprawie czy wymianie silnika zależy od wielu czynników:

• Koszt naprawy vs. zakup nowego bloku/silnika: Naprawa może nie przynieść zamierzonych efektów, a zakup drugiego bloku jest często kosztowny.
• Wiek i typ ciągnika/kosiarki: W przypadku starszych i mniejszych maszyn, do których łatwo kupić blok na wymianę, to rozwiązanie często jest najlepsze. W przypadku mocniejszych i bardziej skomplikowanych jednostek wymiana może okazać się nieopłacalna.
• Stan pozostałych części: Użytkownik, który kupił kosiarkę z silnikiem Briggs&Stratton 550, po rozebraniu stwierdził, że tłok, pierścienie i blok są do wymiany, a korbowód wyglądał na przytarty, co czyniło naprawę nieopłacalną.

Użytkownicy sugerują, że naprawa silników Briggs & Stratton jest opłacalna jedynie w przypadku uszkodzenia modułu, rozrusznika lub innych drobnych elementów, które nie wpływają na kompresję i ogólną kulturę pracy. Jakakolwiek większa ingerencja w układ korbowo-tłokowy jest zwykle nieopłacalna.

Metody naprawy w domowych warunkach

W przypadku prostszych jednostek, jak np. silniki Ursus C-360 (analogia do kosiarek), można spróbować naprawić pęknięty blok w domowych warunkach. Należy jednak pamiętać, że nie każda metoda zapewni długotrwałą szczelność.

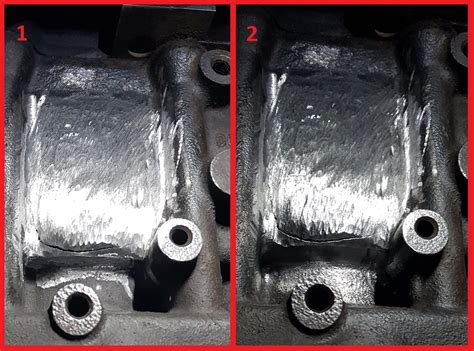

Klejenie

Najprostszą i najmniej skuteczną metodą jest sklejenie bloku przy użyciu specjalnego kleju przeznaczonego do żeliwa i stali. Przed klejeniem należy nawiercić otwory na końcach pęknięcia, a następnie wypełnić rysę i otwory klejem. Metoda ta nie jest idealna i pęknięcie może ponownie dać o sobie znać.

Zaleca się ładne umycie uszkodzonego miejsca acetonem i zaklejenie go metalicznym dwuskładnikowym klejem do aluminium. Jest to najtańszy sposób usunięcia usterki, pod warunkiem, że proces pękania karteru nie będzie postępował.

Spawanie

Jeśli chcemy, aby naprawa była trwalsza, dobrym rozwiązaniem może okazać się spawanie bloku. Do tego potrzebna jest spawarka elektrodowa (MMA) oraz specjalne elektrody ferro-niklowe do spawania żeliwa szarego, sferoidalnego i ciągliwego. Spawanie żeliwa wymaga wprawy. Należy pamiętać o wykonaniu niewielkich otworów o średnicy około 5 mm na końcach pęknięcia, aby zapobiec jego powiększaniu się, oraz o wykonaniu rowka spawalniczego wzdłuż rysy. Najczęściej stosuje się spawanie na zimno (w temperaturze około 70°C), wstępnie podgrzewając miejsce spawania. Ważne jest, aby nie spawać ciągiem, lecz kłaść spoiny o długości około 10 mm i rozklepywać je młotkiem, aby uniknąć zbyt dużych naprężeń.

Kołkowanie

Metodą, która może dobrze sprawdzić się przy pękniętym bloku silnika, jest tzw. kołkowanie. Polega ono na nawiercaniu otworów wzdłuż pęknięcia, nagwintowaniu ich i wkręceniu np. miedzianych wkrętów. Wykonuje się to stopniowo, a każdy kolejny wkręt powinien nachodzić na poprzedni, co zapewnia całkowite zniwelowanie pęknięcia i uszczelnienie.

Profesjonalne metody naprawy

Wyspecjalizowane firmy stosują zaawansowane metody, takie jak Metalock, która jest jedną z najlepszych metod naprawy pękniętych czy wyłamanych odlewów z żeliwa. Proces ten jest czysto mechaniczny i nie powoduje naprężeń powstałych podczas obróbki cieplnej, jak ma to miejsce podczas spawania. Naprawa metodą Metalock polega na wbijaniu specjalnych, połączonych ze sobą klinów niklowych w uprzednio przygotowane otwory wzdłuż i w poprzek pęknięcia. Niklowe kliny zachowują wysoką plastyczność, stając się jednością z materiałem naprawianego elementu.

Zalety metody Metalock to:

• Zachowanie stanu oryginalnej powierzchni.
• Minimalizacja naprężeń.
• Obszar pęknięcia jest całkowicie zimny.

Metoda ta doskonale sprawdza się podczas naprawy np. bloku silnika od zabytkowego ciągnika, gdy właścicielowi zależy na zachowaniu oryginalnego wyglądu i przywróceniu silnika do całkowitej sprawności. Niekiedy, gdy ścianka, na której występuje pęknięcie, nie nadaje się do „szycia”, konieczne może być wyrwanie fragmentu bloku i jego odtworzenie, co również umożliwia metoda Metalock.

Problemy z cylindrem i tłokiem

Jeśli silnik ma porysowany cylinder i tłok, jak w przypadku wspomnianej kosiarki Briggs&Stratton 550, naprawa może być bardziej skomplikowana.

Szlifowanie i tulejowanie cylindra

Cylinder silnika Briggs & Stratton serii 21---- ma średnicę określoną jako 87,31 mm (oryginalny wymiar calowy 3-7/16"). W tego typu silnikach szlifu cylindra zazwyczaj się nie robi, lecz można wstawić tuleje.

• Silniki z żeliwną tuleją: Jeśli silnik ma oznaczenie I/C, to na pewno ma tuleję żeliwną. Można ją odróżnić po kolorze od strony głowicy po jej demontażu (ciemny okrąg szerokości kilku milimetrów).
• Silniki bez tulei: W przypadku braku tulei, konieczne będzie tulejowanie w zakładzie szlifierskim.

Specjalistyczne szlifiernie wykonują szlifowanie lub tulejowanie. Szlifierz oceni głębokość rys i zdecyduje, czy cylinder należy szlifować, czy tulejować. Potrzebny będzie również nowy tłok.

Wymiana pierścieni

W przypadku silnika Briggs & Stratton OHV 11 hp, model 217707, problemem były popękane pierścienie. Po ich wymianie na oryginalne pierścienie nominalne, silnik działał poprawnie, nie kopcąc z tłumika ani odmy. Ważne jest, aby porównać szczelinę ocalałego pierścienia ze szczeliną nowych, ponieważ stare mogą być wytarte. Czasem trzeba poprawić rowki w tłoku, aby nowe pierścienie swobodnie się przesuwały. Pytanie o stosowanie różnych rodzajów pierścieni do silników z tulejami i bez jest istotne. Kiedyś uważano, że żeliwne pierścienie do żeliwnej tulei są twardsze od tych do cylindrów aluminiowych. W praktyce, po tulejowaniu silnika Quantum (seria 12----), standardowe pierścienie (przeznaczone do pracy w cylindrze aluminiowym) ulegały szybszemu zużyciu. Pierścienie żeliwne chromowane były stosowane jako alternatywne rozwiązanie w niektórych modelach silników z tuleją żeliwną.

Alternatywy dla naprawy - wymiana silnika

W przypadku poważnych uszkodzeń, takich jak dziura wielkości pomarańczy w bloku silnika B&S 12,5 KM, często bardziej opłacalna jest wymiana silnika niż jego naprawa.

• Silniki zamienne: Istnieją silniki zamienne, takie jak Loncin LC1P90F-1-A (lub LC1P92F), które są kompatybilne z Briggs & Stratton. Należy jednak sprawdzić wymiary, takie jak średnica wału i mocowanie do ramy, choć otwory zawsze można dowiercić.
• Jakość i niezawodność: Niektórzy użytkownicy polecają oryginalne silniki Honda, które są uważane za niezawodne, lub silniki Loncin, które oferują dobrą jakość w przystępnej cenie.

Przed podjęciem decyzji o wymianie, warto przeliczyć wszystkie koszty i wyciągnąć wnioski. Inwestowanie w stary silnik, w którym po remoncie mogą pojawić się kolejne usterki (moduł zapłonowy, ugięty korbowód, luz zaworowy), może być nieopłacalne.
