Problemy z rozruchem lub nagłe gaśnięcie traktorka-kosiarki po kilkunastu minutach pracy są częstymi usterkami, za które bardzo często odpowiada cewka zapłonowa. Jest to kluczowy element układu zapłonowego, odpowiedzialny za przekształcanie niskiego napięcia w wysokie, niezbędne do wytworzenia iskry na świecy zapłonowej.
Jak działa cewka zapłonowa?

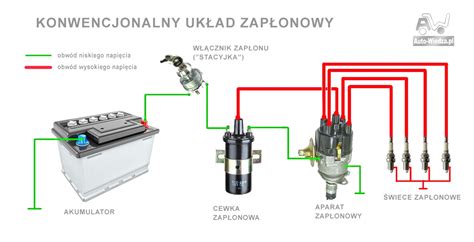

Cewka zapłonowa jest jednym z głównych elementów układu zapłonowego w silnikach spalinowych o zapłonie iskrowym (czyli 2-suw i 4-suw zasilanych benzyną lub gazem). Wytwarza ona impuls elektryczny, który za pomocą kabla wysokiego napięcia przekazywany jest na świecę zapłonową i inicjuje zapłon paliwa w komorze spalania.
W układzie zapłonowym małego silnika, podczas uruchamiania, obracające się koło magnesowe z magnesami przechodzi obok cewki zapłonowej (zwanej również twornikiem). Zjawisko to indukuje prąd, który w efekcie prowadzi do powstania iskry na świecy zapłonowej. Obracający się magnes indukuje w cewce napięcie, które generuje iskrę na świecy zapłonowej.
Kluczowa jest bardzo mała odległość między magnesem a rdzeniem cewki (około 0,3-0,5 mm), co umożliwia powstanie wystarczająco wysokiego napięcia. W prostych układach zapłonowych stosuje się jedną cewkę z odczepem do gaszenia (niebieski kabel), który służy do wyłączania zapłonu przez zwarcie do masy.
Jak działa silnik samochodowy
Rodzaje cewek zapłonowych
- Cewki iskrownikowe (Magneto): Najpowszechniejsze w silnikach jednocylindrowych (np. Briggs & Stratton starszych serii).
- Moduły zapłonowe elektroniczne: Zintegrowane układy, które eliminują potrzebę stosowania mechanicznego przerywacza.
- Cewki do silników V-Twin (dwucylindrowych): Traktorki o większej mocy (np. John Deere, Husqvarna, Stiga, MTD).
Objawy uszkodzonej cewki zapłonowej
Uszkodzona cewka zapłonowa może objawiać się na różne sposoby, w tym:
- Silnik kręci, ale nie chce odpalić.
- Silnik gaśnie nagle po pewnym czasie pracy (np. po 15 minutach koszenia) i musi "odpocząć", zanim ponownie ruszy.
- Przerywanie (szarpanie) pracy silnika pod obciążeniem (np. podczas koszenia wysokiej trawy).
- Niespokojna praca na wolnych obrotach (chociaż często przyczyną mogą być również membrany gaźnika).
Diagnostyka problemów z zapłonem
Jeśli silnik kosiarki, odśnieżarki lub innego urządzenia spalinowego nie generuje iskry, należy przeprowadzić kilka podstawowych kroków diagnostycznych. Zanim jednak przystąpisz do jakichkolwiek prac, zawsze zapoznaj się z instrukcją obsługi silnika i osprzętu, aby uniknąć obrażeń ciała lub uszkodzenia mienia. W przypadku wątpliwości warto skontaktować się z autoryzowanym dealerem lub producentem silnika.
Testowanie cewki zapłonowej
Aby sprawdzić, czy cewka działa, należy w pierwszej kolejności odłączyć wszystkie przewody masujące od cewki. Następnie należy zaczepić jeden koniec testera iskry o przewód zapłonowy, natomiast nieuziemiony koniec - o głowicę cylindrów. Później należy z odpowiednio dużą prędkością obracać kołem zamachowym.
Cewka działa prawidłowo, jeżeli w okienku testera pojawi się iskra. W przypadku braku iskry, należy cewkę wymienić. Pamiętaj, aby odłączyć cewkę od wiązki przewodów urządzenia oraz wiązki przewodów silnika i użyć testera iskry. NIE podłączaj testera bezpośrednio do świecy zapłonowej podczas tego testu, ponieważ silnik może się uruchomić w niekontrolowany sposób.
Jeśli iskra przeskakuje szczelinę testera, oznacza to, że cewka zapłonowa pracuje poprawnie. W przypadku braku iskry, należy sprawdzić inne elementy układu, takie jak klucz koła zamachowego, który może być ścięty i powodować przesunięcie koła względem wału korbowego.
Sprawdzanie połączenia masowego cewki
Zastanawiano się, czy między wyjściem cewki na wyłącznik (tzw. niebieski kabelek do gaszenia) a masą powinno być cały czas przejście, gdy mierzymy miernikiem. Odpowiedź brzmi: nie, ponieważ rezystancja cewki jest na tyle mała, że miernik rezystancji pokaże "0". Taką cewkę należy sprawdzać miernikiem indukcyjności, o ile znamy dane znamionowe.
Masa i wyprowadzony konektor połączone są najczęściej do końców uzwojenia pierwotnego, którego zwarcie wyłącznikiem zewnętrznym powoduje zatrzymanie silnika.
Dobór i wymiana cewki zapłonowej
Dobór odpowiedniej cewki
Cewka musi być precyzyjnie dobrana do parametrów silnika, ponieważ jej konstrukcja (np. liczba zwojów, rezystancja) wpływa na prawidłowe działanie układu. Zapomnij o dobieraniu cewki „na wygląd” lub po nazwie kosiarki (np. MTD, Stiga, John Deere czy Husqvarna). Kluczowe dane to:
- Dla silników Briggs & Stratton: potrzebujesz numeru Model & Type.
- Dla marek Kohler, Kawasaki czy Loncin: szukaj konkretnego kodu modelu (np. z instrukcji silnika).
Mając model silnika, możesz łatwo znaleźć numer części OEM (np. w wyszukiwarkach internetowych lub katalogach producentów).
Kiedy wymiana jest konieczna?
Cewka to element elektryczny, który pracuje w ekstremalnych temperaturach i jest częścią eksploatacyjną, dlatego co jakiś czas wymaga wymiany. Sprawna cewka to nie tylko łatwy rozruch, ale też mniejsze zużycie paliwa i zdrowszy silnik.
Cewki zapłonowe różnią się m.in. wielkością, rozstawem otworów mocujących oraz długością przewodu. W każdym silniku cewka znajduje się w innym miejscu.
Montaż i kluczowy "odstęp"
Położenie cewki zapłonowej względem koła magnesowego jest niezbędne do powstania iskry. Kluczowym aspektem prawidłowego działania układu zapłonowego jest precyzyjne ustawienie odległości między twornikiem (cewką zapłonową) a kołem magnesowym. Ta niewielka szczelina jest niezbędna do prawidłowej indukcji pola magnetycznego i generowania iskry.
Wartości szczeliny
Instrukcja naprawy silnika dla konkretnego modelu powinna podawać prawidłową wartość szczeliny. Typowe zakresy dla twornika wynoszą:
- 0.006 - 0.010 cala (około 0.15 - 0.25 mm)
- 0.010 - 0.014 cala (około 0.25 - 0.35 mm)
W praktyce, użytkownicy forum i mechanicy często wskazują na potrzebę ustawienia szczeliny w okolicach 0.23 mm jako optymalnej dla wielu silników, w tym popularnych modeli takich jak Briggs & Stratton 375. Warto zaznaczyć, że wcześniejsze sugestie dotyczące 0.4 mm lub nawet 1 cm były błędne i mogłyby prowadzić do nieprawidłowego działania lub uszkodzenia cewki.
Metody ustawienia szczeliny
Często cewki zapłonowe są sprzedawane w zestawie z podkładkami, które ułatwiają precyzyjne ustawienie szczeliny. Proces ten zazwyczaj wygląda następująco:
- Ustaw przełącznik zatrzymania urządzenia w pozycji OFF lub STOP.
- Poluzuj śrubę mocującą cewkę zapłonową.
- Umieść odpowiednią podkładkę (lub kilka podkładek, w zależności od potrzeb) między powierzchnią koła magnesowego a cewką zapłonową (zazwyczaj 0,25 - 0,35 mm) lub szczelinomierz.
- Pozwól magnesom w kole magnesowym przyciągnąć cewkę do podkładki i koła.
- Dokręć śrubę mocującą cewkę.
- Usuń podkładkę.
- Sprawdź, czy cewka nie ociera o koło magnesowe podczas jego obracania.
Położenie tłoka w momencie ustawiania cewki nie ma bezpośredniego znaczenia, o ile zapewnimy właściwą odległość między elementami.
Problemy z wyłącznikiem silnika
Czasami po wymianie cewki zapłonowej pojawiają się problemy z możliwością zatrzymania silnika za pomocą wyłącznika. Jeśli silnik nie gaśnie po przełączeniu wyłącznika w pozycję STOP lub po odłączeniu przewodu masowego od cewki, może to oznaczać uszkodzenie samego wyłącznika lub jego okablowania.
Aby zdiagnozować problem z wyłącznikiem, można spróbować:
- Odłączyć przewód masowy od wyłącznika i zewrzeć go bezpośrednio z masą silnika.
- Zewrzeć styki wyłącznika (jeśli jest to możliwe w danej konstrukcji).
Jeśli w obu przypadkach silnik gaśnie, problem leży po stronie wyłącznika lub jego połączeń.
