Naprawa Szarpaka w Kosiarce CMI: Kompletny Przewodnik Diagnostyki i Naprawy

Problemy z szarpakiem w kosiarce spalinowej mogą skutecznie uniemożliwić pracę w ogrodzie. Ten praktyczny przewodnik pomoże zdiagnozować i naprawić najczęstsze usterki tego mechanizmu, umożliwiając samodzielne przywrócenie sprawności sprzętu.

1. Diagnostyka Problemów z Szarpakiem w Kosiarce

Przed rozpoczęciem naprawy niezbędna jest dokładna diagnoza problemu. Szarpak może działać nieprawidłowo z wielu przyczyn - od uszkodzeń mechanicznych po zużyte elementy. Precyzyjna identyfikacja usterki pozwoli zaoszczędzić czas i środki.

1.1. Jak Zidentyfikować Problem z Szarpakiem?

• Trudności z pociągnięciem linki: Linka stawia opór lub jest całkowicie zablokowana.
• Brak powrotu linki: Linka nie wraca do pozycji wyjściowej po pociągnięciu.
• Przeskakiwanie mechanizmu: Szarpak "przeskakuje" podczas pociągania, nie angażując silnika.
• Blokowanie się elementów ruchomych: Widoczne zacięcia w mechanizmie.
• Nietypowe dźwięki: Słyszalne trzaski lub zgrzytanie podczas próby uruchomienia.
• Widoczne pęknięcia obudowy: Uszkodzenia zewnętrzne mogą wpływać na działanie wewnętrznych komponentów.

1.2. Rozróżnienie Przyczyny Blokady: Szarpak czy Silnik?

Kluczowe jest ustalenie, czy blokada pochodzi z samego mechanizmu szarpaka, czy też z silnika. W przypadku, gdy szarpak blokuje się "dęba" (jest całkowicie zablokowany), należy przeprowadzić następujące kroki diagnostyczne:

• Test szarpaka po demontażu: Jeśli po odkręceniu obudowy szarpaka mechanizm działa prawidłowo (linka wysuwa się i wraca, zapadki prawidłowo się rozkładają), problem leży prawdopodobnie w silniku.
• Test wału silnika: Odkręć szarpak i spróbuj obrócić wałem silnika ręcznie (dla ułatwienia wykręć świecę zapłonową). Jeśli wał się nie obraca lub obraca z dużym oporem, problem jest w silniku. Jeśli wał kręci się swobodnie, ale szarpak nie daje rady go pociągnąć, problem tkwi w samym szarpaku lub jego połączeniu z wałem.
• Zablokowany tłok: Jeśli silnik jest zablokowany, przyczyną może być zatarcie, zbyt mała ilość oleju, lub tak zwany "hydrolock", czyli zablokowanie wału przez ciecz (np. olej lub paliwo) w cylindrze, która nie jest w stanie się skompresować. W takim przypadku, po wykręceniu świecy, możesz spróbować kilkanaście razy pociągnąć za szarpak, aby wyrzucić nadmiar cieczy z cylindra.
• Uszkodzony klin lub koło magnesowe: Jeśli szarpak obraca magneto mimo zablokowanego tłoka (można to sprawdzić, wkładając kawałek sznurka do cylindra przez otwór świecy, aby zablokować tłok), oznacza to uszkodzenie klina lub całego koła magnesowego.
• Inne mechaniczne blokady silnika: Fragment pękniętej sprężyny sprzęgła mógł zablokować koło magnesowe. Nóż kosiarki uderzający o obudowę również może powodować blokadę. W zaawansowanych przypadkach, po odkręceniu tłumika, można ocenić stan cylindra, tłoka i pierścieni.

1.3. Sprawdzenie Uszkodzeń Mechanicznych Szarpaka

Po zdemontowaniu obudowy szarpaka należy przeprowadzić dokładną inspekcję wszystkich elementów. Szczególną uwagę warto zwrócić na:

• stan kółka zębatego przenoszącego energię
• kondycję zapadki i mechanizmu jednokierunkowego (działającego na zasadzie wolnobiegu)
• obecność pęknięć w elementach plastikowych obudowy lub bębna
• deformacje części metalowych
• zużycie zębatek i innych ruchomych komponentów

1.4. Ocena Stanu Linki Szarpaka

Kontrola stanu linki wymaga sprawdzenia jej na całej długości. Linka powinna swobodnie się wyciągać i wracać do pozycji początkowej. Zwróć uwagę na:

• postrzępienia i przetarcia włókien
• nadmierne rozciągnięcie materiału
• stan punktów mocowania przy uchwycie
• połączenie z bębnem szarpaka
• płynność ruchu podczas wyciągania i zwijania

2. Naprawa Szarpaka Krok po Kroku

Przed rozpoczęciem naprawy przygotuj niezbędne narzędzia: śrubokręty, szczypce oraz zestaw naprawczy odpowiedni do twojego modelu kosiarki. Pamiętaj o odłączeniu świecy zapłonowej dla bezpieczeństwa. Oczyść dokładnie okolice szarpaka, by zapobiec przedostawaniu się zanieczyszczeń do mechanizmu.

2.1. Demontaż Szarpaka

Aby dostać się do mechanizmu szarpaka, należy najpierw odkręcić jego obudowę oraz, w niektórych modelach, plastikową osłonę cylindra. Zwykle szarpak mocowany jest na 4 wkręty. W niektórych przypadkach konieczne może być zdjęcie górnej osłony wentylatora/koła magnesowego, aby uzyskać dostęp do mechanizmu napędowego szarpaka. W przypadku pilarek, osłonę łańcucha również można zdjąć, odkręcając 2 nakrętki M-13.

2.2. Wymiana Linki Szarpaka

Proces wymiany linki wymaga systematycznego podejścia:

1. Odkręć obudowę szarpaka.
2. Zwolnij sprężynę, obracając bęben przeciwnie do ruchu wskazówek zegara, aż linka będzie luźna.
3. Usuń starą linkę z bębna i obudowy.
4. Wprowadź nową linkę (o średnicy 3-4 mm) przez otwór w bębnie.
5. Zawiąż solidny węzeł zabezpieczający linkę na bębnie.
6. Napnij sprężynę, obracając bęben o 4-5 obrotów zgodnie z ruchem wskazówek zegara, aż poczujesz napięcie.
7. Przeprowadź linkę przez otwór w obudowie szarpaka.
8. Zamontuj uchwyt na końcu linki, zabezpieczając go solidnym węzłem.

2.3. Czyszczenie Mechanizmu Szarpaka

Regularne czyszczenie znacząco wydłuża żywotność mechanizmu. Do czyszczenia wykorzystaj:

• sprężone powietrze do usuwania drobnych zanieczyszczeń, kurzu i piasku
• małą szczotkę do trudno dostępnych miejsc, aby usunąć zaschnięty brud
• rozpuszczalnik techniczny (np. benzynę ekstrakcyjną) do usunięcia zaschniętego smaru i olejów
• specjalny smar do mechanizmów (np. smar silikonowy lub teflonowy) aplikowany po oczyszczeniu na ruchome części.

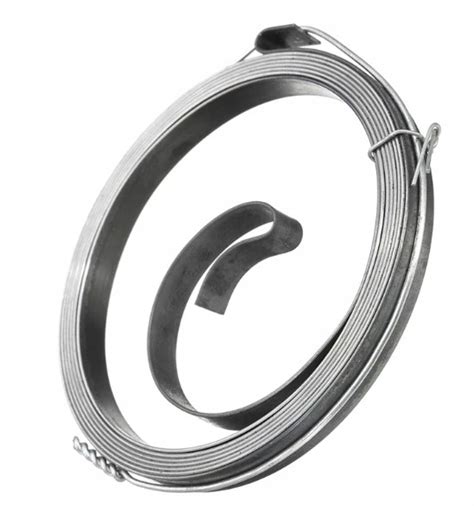

2.4. Sprawdzenie i Konserwacja Sprężyny Szarpaka

Sprężyna powrotna wymaga szczególnej uwagi podczas kontroli. Sprawdź:

• napięcie sprężyny - powinno być wystarczające do zwinięcia linki
• obecność pęknięć lub deformacji, które mogą prowadzić do jej awarii
• prawidłowe osadzenie w gnieździe bębna
• stan zaczepów zewnętrznych i wewnętrznych sprężyny
• równomierność nawinięcia sprężyny w bębnie.

2.5. Problemy z Zabierakiem i Kołem Magnesowym

Często spotykanym problemem jest uszkodzenie zabieraka szarpaka lub jego połączenia z kołem magnesowym. Mechanizm ten działa na zasadzie koła rowerowego z wolnobiegiem - zapadki zabieraka "łapią" koło magnesowe podczas szarpnięcia, a następnie zwalniają, gdy silnik zaczyna pracować. Jeśli zabierak jest uszkodzony, nie rozkłada się prawidłowo lub klin łączący koło magnesowe z wałem jest zerwany, szarpak może się kręcić swobodnie, ale silnik nie będzie obracany.

Upewnij się, że zabierak jest prawidłowo zamocowany na kole magnesowym i, w razie potrzeby, dokręć go. Sprawdź również stan klina - jego zerwanie wymaga wymiany.

3. Montaż i Testowanie Szarpaka po Naprawie

Prawidłowy montaż i testowanie szarpaka kosiarki spalinowej stanowi finalny etap procesu naprawy. Dokładność wykonania tych czynności bezpośrednio wpływa na efektywność przeprowadzonych prac. Niedokładny montaż może zniwelować efekty naprawy, dlatego warto poświęcić temu etapowi odpowiednią ilość czasu.

3.1. Prawidłowy Montaż Wszystkich Elementów

Montaż szarpaka wymaga systematycznego podejścia i uwagi. Wykonaj następujące czynności:

1. Umieść sprężynę powrotną w gnieździe bębna, zwracając uwagę na kierunek nawinięcia.
2. Zamontuj bęben z linką, sprawdzając poprawne osadzenie zaczepu sprężyny.
3. Zainstaluj zapadki i kółko zębate, upewniając się, że swobodnie się poruszają.
4. Nasmaruj elementy ruchome cienką warstwą smaru, aby zapewnić płynne działanie i zmniejszyć tarcie.
5. Zamontuj obudowę szarpaka, upewniając się, że wszystkie części są prawidłowo ułożone i nic nie blokuje mechanizmu.
6. Dokręć śruby mocujące z odpowiednią siłą, unikając nadmiernego dokręcania, które mogłoby uszkodzić plastikowe elementy.

3.2. Testowanie Działania Szarpaka

Po montażu przeprowadź kompleksowe testy sprawności mechanizmu:

• wykonaj kilka próbnych pociągnięć linki bez podłączonej świecy zapłonowej, aby ocenić płynność działania
• sprawdź płynność wysuwania i automatycznego powrotu linki do pozycji początkowej
• zweryfikuj działanie mechanizmu napinającego i powrotnego
• oceń współpracę zapadek z kółkiem zębatym - powinny się prawidłowo wysuwać i chować, bez zacięć
• skontroluj charakterystyczny dźwięk podczas pociągania - powinien być jednolity, bez zgrzytów czy trzasków.

Po pozytywnym wyniku testów mechanicznych, podłącz fajkę świecy zapłonowej i przeprowadź próbę uruchomienia silnika. Opór podczas pociągania powinien być wyczuwalny, ale nie nadmierny. Jeśli szarpak nadal pracuje ciężko lub blokuje się po zamontowaniu na kosiarce, należy dokładnie sprawdzić współpracę zabieraka z kołem magnesowym i upewnić się, że nie ma innych blokad.

4. Inne Częste Problemy Związane z Uruchamianiem Silnika Kosiarki

Często problemy z uruchomieniem kosiarki bywają mylone z usterką szarpaka, podczas gdy faktyczna przyczyna leży w innych układach silnika. Warto je sprawdzić, jeśli sam szarpak wydaje się sprawny.

4.1. Problemy z Paliwem i Gaźnikiem

• Jakość paliwa: Zawsze używaj świeżego paliwa. Obecnie sprzedawane paliwo E10 może nie być odpowiednie do starszych kosiarek; zaleca się stosowanie benzyny E5 (98 oktanów). Upewnij się, że w baku nie ma zanieczyszczeń ani wody.

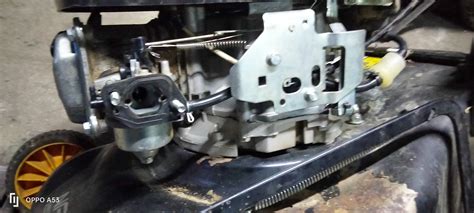

• Gaźnik: Upewnij się, że gaźnik jest zalany (często poprzez przycisk/pompkę "PRIME"). Jeśli kosiarka odpala i szybko gaśnie lub nie odpala wcale, przyczyną może być zatkany gaźnik, uszkodzona membrana (koszt wymiany to zazwyczaj 10-15 PLN) lub nieprawidłowo działający pływak. Należy wyczyścić gaźnik (szczególnie komorę pływaka i dysze), przedmuchać go sprężonym powietrzem i sprawdzić stan sprężynek.

4.2. Problemy z Iskrą i Układem Zapłonowym

• Sprawdzenie świecy: Wykręć świecę i sprawdź, czy jest iskra. Iskra powinna być mocna i wyraźna, często niebieskiego koloru. Jeśli iskra jest słaba lub brak jej całkowicie, problem może leżeć w świecy (wymiana), cewce zapłonowej lub przewodzie gaszenia (spróbuj odłączyć przewód gaszenia od cewki i ponownie spróbować odpalić).
• Iskra przy wyższych obrotach: Czasami iskra pojawia się dopiero przy wyższych obrotach silnika, co utrudnia uruchomienie szarpakiem. Może to wskazywać na problem z modułem zapłonowym, który może wymagać regulacji lub wymiany.

4.3. Zatarty Silnik - Ostateczność

Nagłe zgaśnięcie silnika i zablokowanie szarpaka może niestety świadczyć o zatarciu silnika, często spowodowanym zbyt małą ilością oleju lub jego brakiem. Przykładem jest zatarcie silnika w agregacie Tagred TA 1500 po niskim poziomie oleju, czy w kosie NAC WLBC520B-2ZXX po zaledwie 2,5 godzinach pracy. Jest to poważna awaria, która wymaga gruntownego remontu (wymiany tłoka, pierścieni, cylindra, sworznia) lub nawet wymiany całego silnika. W przypadku zatarcia, silnik nie ma właściwego chłodzenia i zaciera się w wyniku wysokiej temperatury.

5. Wskazówki Ogólne i Środki Ostrożności

• Bezpieczeństwo: Zawsze odłączaj fajkę świecy zapłonowej przed jakąkolwiek pracą przy silniku, aby zapobiec przypadkowemu uruchomieniu i uniknąć obrażeń.
• Wybór części: Przy zakupie nowych części, zwłaszcza do szarpaka, upewnij się, że są one kompatybilne z modelem Twojej kosiarki. W przypadku kosiarek CMI, warto szukać części dedykowanych lub uniwersalnych pasujących do popularnych silników stosowanych w sprzęcie marketowym (np. Briggs & Stratton).
• Marka a jakość: Pamiętaj, że inwestycja w sprzęt renomowanych marek często przekłada się na lepszą jakość i dostępność części. Firmy takie jak NAC często korzystają z chińskich kopii silników, co może utrudniać dobór części zamiennych.
• Prawidłowe smarowanie: Stosuj olej silnikowy zgodnie z zaleceniami producenta (np. 10W-40, 5W-30). W silnikach dwusuwowych używaj odpowiedniej mieszanki z benzyną (np. 1:50 z benzyną 98 oktanów i oryginalnym olejem).
