Czujniki magnetyczne odgrywają kluczową rolę w nowoczesnych systemach automatyki, a ich działanie opiera się na detekcji pól magnetycznych. Dzięki temu mogą precyzyjnie monitorować różne parametry w przemyśle i nie tylko. Czujnik magnetyczny to urządzenie, które wykrywa obecność pola magnetycznego, jest zaprojektowany do pomiaru zmieniających się odczytów, co czyni go bardzo przydatnym w wielu dziedzinach.
Historia i rozwój czujników magnetycznych
Pierwsze obserwacje zjawisk magnetycznych pochodzą jeszcze ze starożytności, ale dopiero w XIX wieku, dzięki badaniom naukowców takich jak Michael Faraday i James Clerk Maxwell, zaczęto rozumieć, jak działa magnetyzm i jak go wykorzystać. Faraday badał zależność pomiędzy elektrycznością i magnetyzmem, wprowadzając koncepcję pola magnetycznego. Maxwell, z kolei, sformułował cztery fundamentalne równania, które opisują zachowanie pola elektrycznego i magnetycznego.
Pierwsze prawdziwe czujniki magnetyczne w formie, którą znamy dzisiaj, zaczęły się pojawiać dopiero w XX wieku. Stało się to możliwe dzięki rozwojowi technologii półprzewodnikowych, które pozwoliły na miniaturyzację i zwiększenie czułości tych urządzeń. W 1955 roku, w Bell Labs wynaleziono pierwszy czujnik magnetyczny oparty na technologii półprzewodnikowej. Był to przełom, ponieważ pozwoliło to na wykorzystanie magnetyzmu w szeroko dostępnej technologii cyfrowej. Od tamtej pory technologia czujników magnetycznych nieustannie ewoluuje. Dziś te małe urządzenia, często nie większe niż moneta, znajdują się w wielu miejscach, od kompasów w smartfonach, przez sensory w samochodach, aż po zaawansowane systemy pomiarowe w przemyśle i medycynie.
Zasada działania czujników magnetycznych

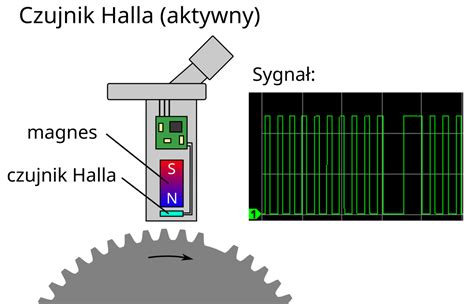

Czujniki magnetyczne opierają się na zasadach magnetyzmu. Ich mechanizm jest kluczowy do zrozumienia ich funkcjonowania. Wykorzystują pole magnetyczne do pomiarów i detekcji obiektów, a działanie opiera się na reakcji materiałów na zmiany pola magnetycznego. Najprostszy czujnik magnetyczny składa się z dwóch głównych elementów: magnesu stałego (lub cewki tworzącej pole magnetyczne) i czujnika Halla (lub innego elementu czułego na pole magnetyczne). Czujnik Halla jest półprzewodnikowym elementem, który zmienia swoje właściwości elektryczne pod wpływem pola magnetycznego, co pozwala na detekcję tego pola.
Zasada działania czujnika magnetycznego opiera się na
Rodzaje czujników magnetycznych
Na rynku dostępne są różnorodne rodzaje czujników magnetycznych, każdy z nich ma unikalne cechy i zastosowania:
- Czujniki Halla - najczęściej spotykane, działają na zasadzie efektu Halla. Są szczególnie przydatne tam, gdzie potrzebna jest detekcja obecności pola magnetycznego i mierzenie jego siły.
- Magnetorezystory - wykorzystują zjawisko magnetorezystancji, czyli zmiany oporu elektrycznego pod wpływem pola magnetycznego. Stosowane w czujnikach położenia.
- Czujniki magnetooptyczne - wykorzystują efekt Faradaya, polegający na zmianie polaryzacji światła pod wpływem pola magnetycznego.
- Czujniki indukcyjne - wykorzystują zjawisko indukcji elektromagnetycznej, czyli powstawanie prądu w obwodzie pod wpływem zmieniającego się pola magnetycznego. Stosowane głównie do wykrywania metalowych przedmiotów.
- Czujniki magnetyczne na bazie magnetometrów - mierzą siłę i kierunek pola magnetycznego. Stosowane w geofizyce, nawigacji i urządzeniach mobilnych.
- Czujniki na bazie pamięci MRAM (Magnetoresistive Random Access Memory) - wykorzystują zjawisko magnetorezystancji tunelowej do zapisywania i odczytywania danych.
Zastosowanie czujników magnetycznych w automatyce i życiu codziennym
Czujniki magnetyczne odgrywają kluczową rolę w automatyce przemysłowej. Ich zastosowanie wpływa na efektywność i bezpieczeństwo procesów produkcyjnych, pozwalając na precyzyjne monitorowanie i kontrolowanie różnorodnych systemów. W automatyce czujniki magnetyczne są często używane w systemach zabezpieczeń i w stanie wykryć obecność obiektów ferromagnetycznych. Używanie czujników magnetycznych przynosi wiele korzyści, są one znane z wysokiej dokładności, co wpływa na efektywność systemów automatyki. W przemyśle, gdzie błędy mogą kosztować dużo, niezawodność jest kluczowa. Czujniki magnetyczne są również bardzo odporne na warunki zewnętrzne; nie reagują na zmiany temperatury, wilgotność czy kurz, co zapewnia ciągłość pracy urządzeń w trudnych warunkach.
Przykłady zastosowań
- Automatyka i robotyka - detekcja pozycji w maszynach i robotach, kontrola ruchów mechanicznych, systemy ABS.
- Elektronika użytkowa - kompas elektroniczny w smartfonach.
- Energetyka - monitorowanie przepływu prądu w stacjach transformatorowych.
- Medycyna - systemy obrazowania przez rezonans magnetyczny (MRI).
- Geofizyka - pomiary pola magnetycznego Ziemi, wykrywanie zmian tektonicznych.
- Bezpieczeństwo - systemy alarmowe, wykrywanie otwarcia drzwi i okien.
Czujniki magnetyczne w robotach koszących

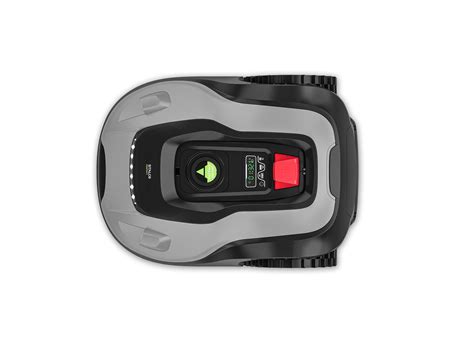

Nowoczesne roboty koszące to autonomiczne urządzenia akumulatorowe, które samodzielnie koszą trawnik w wyznaczonym obszarze. Cały system składa się z robota koszącego oraz stacji dokującej, do której urządzenie wraca po skończonej pracy lub gdy akumulator wymaga naładowania. W odróżnieniu od tradycyjnych kosiarek, roboty automatyczne nie zbierają ściętej trawy, lecz ją mulczują, co sprzyja użyźnianiu trawnika.
Nawigacja i wyznaczanie granic
Pierwszym etapem w instalacji robota koszącego jest określenie powierzchni koszenia. Starsze modele wykorzystywały przewód ograniczający wkopywany wzdłuż krawędzi trawnika. Ten długi, cienki przewód, podłączony do stacji bazowej, emituje sygnał o niskim napięciu, tworząc niewidzialne pole magnetyczne. Czujniki w robocie wykrywają to pole, dzięki czemu urządzenie precyzyjnie rozpoznaje granice obszaru do koszenia. Gdy kosiarka zbliża się do granicy wyznaczonej drutem, zmienia kierunek jazdy, unikając wyjazdu poza obszar trawnika.
W przypadku przeszkód na środku trawnika (krzewy, drzewa), przewód należy poprowadzić od granicy murawy najbliższej przeszkodzie do jej obwodu, zatoczyć wokół niej koło i powrócić w to samo miejsce na skraju trawnika. Zgodnie z zasadą prawej dłoni, pole magnetyczne dwóch przewodów blisko siebie, w których prąd płynie w przeciwnych kierunkach, znosi się. W ten sposób roboty koszące ignorują kable doprowadzające prąd do przeszkody na środku ogrodu.
HIT wśród robotów koszących. Dreame A1 Pro po 2 miesiącach
Obecnie ta technologia odchodzi w zapomnienie na rzecz bardziej zaawansowanych rozwiązań. Nowoczesne roboty z nawigacją GPS RTK czy LiDAR wyznaczają granice cyfrowo z poziomu aplikacji mobilnej. Nawigacja GPS/RTK zapewnia centymetrową precyzję, a czujniki LiDAR tworzą trójwymiarową mapę terenu w czasie rzeczywistym. Niektóre modele wykorzystują skaning 360 stopni i świetnie radzą sobie na nierównym podłożu. Po wyznaczeniu granic robot planuje trasę koszenia według systematycznych wzorców (np. równoległych pasów), dzięki którym koszenie przebiega znacznie szybciej.
Elementy bezpieczeństwa i funkcjonalności
Bezpieczeństwo to jeden z najistotniejszych aspektów działania robota koszącego. Urządzenia są wyposażone w szereg czujników, dzięki którym potrafią omijać przeszkody (meble ogrodowe, drzewa, zabawki). W przypadku podniesienia lub przewrócenia urządzenia noże natychmiast się zatrzymują. Czujnik deszczu automatycznie odeśle robota do stacji dokującej, a zabezpieczenie kodem PIN i Wi-Fi daje zdalne sterowanie z dowolnego miejsca za pomocą aplikacji mobilnej.
Wszystkie roboty koszące CEDRUS posiadają specjalne czujniki służące do wykrywania przeszkód. Modele z serii L wyposażone są w sensor, który umożliwia im wykrywanie przeszkód z pewnej odległości. Z kolei kosiarki automatyczne CEDRUS C-MOW w serii M, przeznaczone do mniejszych ogrodów, wyposażono w czujniki zderzenia, które wykrywają moment dotknięcia przeszkody, a następnie zmieniają kierunek pracy.
Kosiarki automatyczne CEDRUS C-MOW wyposażone są w czujniki deszczu. W momencie, kiedy taki detektor zostanie zalany wodą (lub spadnie na niego co najmniej jedna kropla), kosiarka automatyczna wróci do stacji ładującej i będzie czekać do wyschnięcia czujnika. Po tym, jeśli w harmonogramie ustawione jest na ten czas koszenie, urządzenie wraca do pracy.
Układ zapłonowy w małych silnikach spalinowych
W kontekście działania czujników magnetycznych, warto wspomnieć o układach zapłonowych w małych silnikach spalinowych, np. w kosiarkach lub piłach. Układ zapłonowy w tych silnikach opiera się na współdziałaniu magnesu (często neodymowego) zamocowanego na obrotowym kole magnesowym (magneto) oraz cewki zapłonowej z dużą liczbą zwojów. Obracający się magnes indukuje w cewce napięcie, które generuje iskrę na świecy zapłonowej. Kluczowa jest bardzo mała odległość między magnesem a rdzeniem cewki (około 0,3-0,5 mm), co umożliwia powstanie wystarczająco wysokiego napięcia.
W prostych układach zapłonowych stosuje się jedną cewkę z odczepem do gaszenia (często niebieski kabel), który służy do wyłączania zapłonu przez zwarcie do masy. W bardziej zaawansowanych systemach obecne są dodatkowe elementy, takie jak przerywacz mechaniczny lub elektroniczny, kondensator, tyrystor lub tranzystor, które pozwalają na precyzyjne sterowanie momentem zapłonu i generowanie silniejszej iskry. W niektórych markowych silnikach, np. Briggs & Stratton, stosuje się zapłon elektroniczny z wbudowanymi elementami półprzewodnikowymi, gdzie często wewnątrz zalewy izolacyjnej cewki zapłonowej znajdują się kondensator, tyrystor i ze dwie diody, oraz cewka inicjująca. Wymagana jest prawidłowa polaryzacja i ułożenie biegunów magnesu względem cewki, aby zmiany strumienia magnetycznego były odpowiednio szybkie i silne.
Przyszłość czujników magnetycznych i IoT
Integracja czujników magnetycznych w systemy IoT (Internet Rzeczy) przynosi znaczące korzyści dla automatyzacji. Pozwala na zbieranie i analizę danych w czasie rzeczywistym. Internet Rzeczy zmienił sposób komunikacji i współpracy urządzeń, a integracja czujników w systemy IoT umożliwia zdalne monitorowanie i zarządzanie. Przyszłość czujników magnetycznych w kontekście IoT wygląda obiecująco. Rozwój algorytmów analitycznych i nowe standardy komunikacyjne sprzyjają ich integracji. Integracja czujników magnetycznych w systemy IoT przyczynia się do dynamicznego rozwoju automatyzacji i zwiększa zasięg zastosowań technologicznych.
Roboty koszące zyskują coraz większe znaczenie w naszym codziennym funkcjonowaniu. Ich codzienne zastosowanie obejmuje szereg aplikacji, które umożliwiają łatwiejsze i bardziej bezpieczne życie. Przykładem jest robot koszący Segway Navimow i108e, który eliminuje konieczność stosowania drutu ograniczającego dzięki zaawansowanemu systemowi EFLS 2.0 (Exact Fusion Locating System), łączącemu technologię RTK z inteligentnym systemem VisionFence. Ten innowacyjny sprzęt zmienia zasady gry w automatycznym koszeniu, oferując zaawansowane technologie i wyjątkową wygodę użytkowania. Takie rozwiązania pokazują, jak nowoczesna technologia może znacząco uprościć codzienne obowiązki i podnieść jakość życia.
