Podłączenie kondensatora w kosiarce elektrycznej Dekatech KE 1600: Instrukcja i wskazówki

W przypadku problemów z uruchomieniem kosiarki elektrycznej, gdy silnik buczy, ale nie startuje, często przyczyną bywa uszkodzony kondensator rozruchowy. Niniejszy artykuł przedstawia kompleksowy przewodnik po diagnostyce, doborze i podłączeniu kondensatora w kosiarce elektrycznej, ze szczególnym uwzględnieniem modelu Dekatech KE 1600, ale z zastosowaniem uniwersalnych zasad.

Diagnostyka problemu z kosiarką

Jednym z najczęstszych objawów uszkodzenia kondensatora rozruchowego w kosiarce elektrycznej jest sytuacja, gdy kosiarka kręci się raz w lewo, raz w prawo lub silnik jedynie buczy, nie osiągając pełnych obrotów. Na przykład, użytkownik kosiarki elektrycznej Flora 1500 W miał problem, że nie odpalała i tylko buczała. Choć w jego przypadku początkowo pomogło wyczyszczenie silnika, ostatecznie problem leżał w wyrobionych łożyskach. Jednak w wielu innych przypadkach to właśnie kondensator jest winowajcą. Uszkodzony kondensator lub uzwojenie rozruchowe to często diagnoza stawiana przez serwisy.

Objawy uszkodzonego kondensatora

• Silnik buczy, ale nie startuje.
• Silnik startuje z trudem lub nieregularnie.
• Kosiarka pracuje z mniejszą mocą lub wolniej niż zwykle.

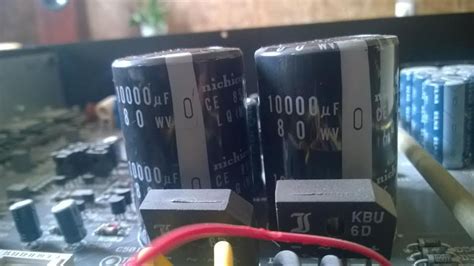

• Widoczne uszkodzenie kondensatora (wybrzuszenie, wyciek, "wykipienie" substancji).

Zrozumienie roli kondensatora rozruchowego

Kondensator rozruchowy jest kluczowym elementem w jednofazowych silnikach indukcyjnych, takich jak te stosowane w kosiarkach elektrycznych. Jego zadaniem jest wytworzenie przesunięcia fazowego prądu w uzwojeniu rozruchowym, co jest niezbędne do powstania wirującego pola magnetycznego i uruchomienia silnika.

Budowa i działanie kondensatora w silniku jednofazowym

Silnik jednofazowy posiada dwa główne uzwojenia: uzwojenie robocze i uzwojenie rozruchowe. Kondensator podłącza się w szereg z uzwojeniem rozruchowym. Ogólna zasada podłączania silnika jednofazowego z kondensatorem wskazuje na podłączenie do fazy (L1) i neutralnego (N), oraz sposób podłączenia kondensatora między jedną końcówkę uzwojenia rozruchowego a neutralny.

Wymiana kondensatora w kosiarce elektrycznej

Wymiana uszkodzonego kondensatora wymaga odpowiedniego doboru nowego elementu oraz prawidłowego podłączenia.

Dobór kondensatora

Najważniejszym parametrem kondensatora jest jego pojemność, wyrażana w mikrofaradach (uF), oraz napięcie pracy. W przypadku, gdy stary kondensator jest tak uszkodzony (np. "wykipiał czymś twardym, szarym jak cement i znikły napisy"), że nie da się odczytać jego parametrów, dobór nowego może być problematyczny. Na przykład, dla kosiarki Flora KE1201 pojawiało się pytanie, czy fabrycznie był kondensator 6uF czy 16uF. W takich sytuacjach pomocne może być szukanie informacji w dokumentacji technicznej urządzenia lub konsultacja ze specjalistą. Wartość pojemności powinna być jak najbardziej zbliżona do oryginalnej.

Podłączanie kondensatora 2-stykowego w miejsce 4-stykowego

Często zdarza się, że oryginalny kondensator posiada 4 styki, z czego 3 są podpięte, a w sklepie oferowany jest kondensator z 2 stykami. W takiej sytuacji istnieje możliwość podłączenia kondensatora 2-stykowego. Zazwyczaj styki kondensatora 4-stykowego są wewnętrznie połączone parami, tworząc dwa punkty podłączenia (np. dwa styki dla jednego przewodu, dwa dla drugiego). Nowy kondensator 2-stykowy podłącza się w te same punkty, do których były podłączone przewody z silnika. Można to zrobić, używając konektorów płaskich rozgałęźnych lub poprzez lutowanie, co zapewnia pewne i bezpieczne połączenie.

Podłączanie kondensatora 4-stykowego w miejsce 2-stykowego

W odwrotnej sytuacji, gdy mamy kondensator 4-stykowy i chcemy go podłączyć w miejsce 2-stykowego, bez możliwości pomiaru miernikiem, należy założyć, że dwie pary styków są ze sobą połączone wewnętrznie. W takim przypadku wybieramy po jednym styku z każdej pary i do nich podłączamy przewody. Należy jednak zawsze upewnić się, że połączenia są prawidłowe, aby uniknąć uszkodzenia silnika.

Ogólne zasady podłączania kondensatora

Pamiętaj, że kondensator rozruchowy jest częścią obwodu elektrycznego silnika. W wielu kosiarkach, jak np. wspomniana kosiarka, która "kręci się raz w lewo, raz w prawo", nieprawidłowe podłączenie kondensatora może prowadzić do nieprawidłowej pracy lub nawet uszkodzenia silnika. Standardowo, przewody kondensatora podłącza się do uzwojenia rozruchowego silnika, które wraz z kondensatorem tworzy pomocniczy obwód rozruchowy. Często na schematach lub w instrukcjach są wskazane konkretne piny, np. "jak na zdjęciu podłączyć do pinu 1 i 2".

Ważne wskazówki i bezpieczeństwo

• Przed przystąpieniem do jakichkolwiek prac przy kosiarce, zawsze odłącz ją od zasilania elektrycznego.
• Upewnij się, że pojemność nowego kondensatora jest zgodna z wymaganiami producenta lub jest bardzo zbliżona do oryginalnej.
• Jeśli nie masz doświadczenia w pracach elektrycznych, skonsultuj się ze specjalistą lub oddaj kosiarkę do serwisu.
• Kondensatory mogą przechowywać ładunek elektryczny nawet po odłączeniu od zasilania - należy go rozładować, np. za pomocą rezystora, przed dotknięciem styków.
