Idea budowy własnej kosiarki do trawy często wiąże się z poszukiwaniem niestandardowych rozwiązań technicznych, które pozwolą osiągnąć optymalne parametry pracy. Jednym z takich podejść jest adaptacja podzespołów samochodowych, na przykład dyferencjału od BMW, do systemu przeniesienia napędu. To rozwiązanie, choć wymaga inżynierskiego sprytu, może zapewnić pożądane przełożenia i obroty, kluczowe dla efektywnego koszenia.
Adaptacja Dyferencjału BMW: Aspekty Techniczne
Centralnym punktem w konstrukcji kosiarki DIY z wykorzystaniem dyferencjału BMW jest zrozumienie jego specyfiki. Przykładowo, oglądając dyferencjał o przełożeniu 2,93, czyli 2,93:1, należy pamiętać, że wałek atakujący obróci się około trzykrotnie na jeden obrót koła talerzowego. Oznacza to, że obroty na wyjściu zmniejszą się o tę wartość. Jednak, jeśli napęd z WOM (Wałka Odbioru Mocy) traktora zostanie przyłożony do koła talerzowego dyferencjału, obroty na wyjściu (na osiach) zwiększą się o wspomniane przełożenie. Policzmy: przy standardowych 540 obrotach na minutę (n/min) z WOM, pomnożonych przez przełożenie 2,93, otrzymamy około 1582 n/min na wyjściu.
Takie przełożenie może być wystarczające dla wielu zastosowań. W przypadku dalszego podwojenia obrotów na "szajbach" (kołach pasowych), na wirnikach można uzyskać powyżej 3000 obr/min. Obroty rzędu 3000 obr/min to często maksymalna wartość, dobra dla mniejszej trawy, gdzie przy niższych obrotach wiatrak mógłby jedynie muskać źdźbła, nie wykasując wszystkiego. Wolniejsze obroty mogą okazać się bardziej skuteczne w przypadku dużej lub sztywniejszej roślinności, takiej jak chwasty czy łęciny. Warto zaznaczyć, że najdroższą rzeczą przy budowie całej kosiarki jest często właśnie odpowiednia przekładnia kątowa z przełożeniem przyspieszającym na wyjściu, podczas gdy przekładnie o przełożeniu 1:1 są łatwiej dostępne. To właśnie z tego powodu próbuje się adaptować dyferencjały samochodowe.
Wyzwania Konstrukcyjne i Bezpieczeństwo
Dobór Obrotów i Typ Noży
Należy zwrócić uwagę, że obroty na poziomie 1582 n/min mogą być zdecydowanie za duże dla pojedynczego, dużego ramienia tnącego. Przełożenia w profesjonalnych kosiarkach sadowniczych (rozdrabniaczach) wynoszą zazwyczaj około 1:1,25, co daje około 600-700 n/min na wiatraku. Zbyt wysokie obroty mogą prowadzić do problemów, takich jak owijanie się trawy czy słomy wokół wałka, co destabilizuje maszynę i wywołuje drgania. Może to skutkować pękaniem spawów lub blach obudowy i ogólnie strachem przed użyciem. W tego typu rozwiązaniach obroty nie powinny przekraczać pewnych wartości dla zapewnienia bezpieczeństwa i stabilności.

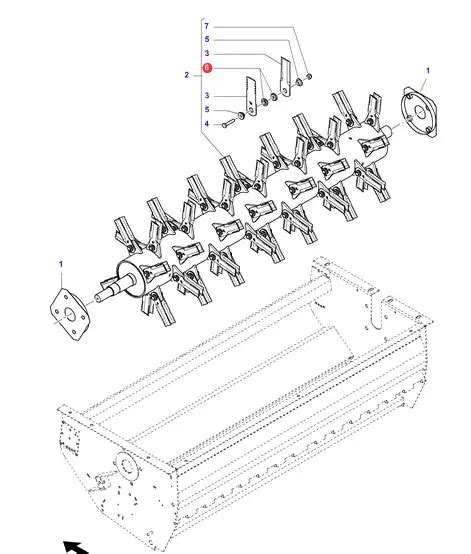

Ciekawym rozwiązaniem, stosowanym na przykład w rozdrabniaczach, są ruchome noże. W jednym z opisanych przypadków, rozdrabniacz wykorzystywał dwa potężne "miecze metalowe", wirujące z maksymalną prędkością około 900 obr/min. Noże te, choć osadzone bezpośrednio na osi przekładni, nie były mocowane na sztywno. Grube bolce umieszczone około 30% od osi pozwalały reszcie miecza odchylać się. Dzięki tej ruchomej konstrukcji, w razie napotkania na większą przeszkodę, nóż poddawał się do tyłu, chroniąc zarówno przekładnię, jak i siebie przed uszkodzeniem. Podobnie mocowane są nożyki w kosiarkach rotacyjnych, a siła odśrodkowa przywraca je do pozycji roboczej. Taki system pozwala na efektywne koszenie krzewów i drzewek o grubości 5-6 cm, jednak nie nadaje się do pielęgnacji delikatnych trawników. Konstrukcja kosiarki z układem noży w trójkącie, z jednym środkowym z tyłu, jest jedną z możliwych konfiguracji.
Mechanizmy Zabezpieczające
Bezpieczeństwo jest priorytetem w każdej maszynie rolniczej. Proste zabezpieczenia, takie jak paski napędowe, które mogą się "uślizgnąć" w razie przeciążenia, stanowią już pewną formę ochrony. Bardziej zaawansowane systemy obejmują sprzęgła odśrodkowe, które umożliwiają łagodne rozpędzenie elementów roboczych i jednocześnie zabezpieczają WOM. Przy wolnych obrotach sprzęgło odśrodkowe nie pozwala na obracanie się gwiazd. Inną popularną metodą jest zastosowanie zabezpieczenia na wale w postaci śruby ścinanej, która zrywa się w momencie przekroczenia krytycznego obciążenia, chroniąc maszynę przed poważniejszymi uszkodzeniami. Sprawdzają się one nawet przy uderzeniach w zarośnięte słupy czy inne przeszkody, tak jak nóż przecinający kawałek betonu wielkości cegły.
W kontekście zabezpieczeń warto rozważyć napinacze pasków osadzone na sprężynach. W przypadku zablokowania lub przeciążenia, siła odciąga sprężynę, pasek łapie luz i zaczyna się ślizgać, chroniąc zarówno ciągnik, jak i maszynę. Ważne jest, aby napinacz był zamontowany od strony, z której pasek wraca na koło napędzające. Należy również pamiętać o różnicy między sprzęgłem jednostronnego działania a sprzęgłem przeciążeniowym. Sprzęgło jednostronne zapobiega oddawaniu energii z rozpędzonych części z powrotem na skrzynię ciągnika po wyłączeniu napędu, działając w jednej, zgodnej z obrotami, stronie jak sztywne połączenie. Natomiast sprzęgła przeciążeniowe, spotykane w kosiarkach rotacyjnych czy rozrzutnikach obornika, aktywnie chronią przed uszkodzeniem w razie nadmiernego obciążenia. Istnieją również droższe wałki z zespolonymi sprzęgłami. Istotne jest, aby pamiętać o typie sprzęgła w ciągnikach, np. C325 i podobne posiadają podwójny stopień, co wpływa na współpracę z maszynami. Zbyt silny ciągnik do danego rozdrabniacza również może okazać się problemem, prowadząc do uszkodzeń wałków i przekładni.
Konstrukcja, Mocowanie i Wytrzymałość
Wytrzymałość konstrukcji jest kluczowa dla długowieczności i bezpieczeństwa kosiarki. Boki kosiarki mogą być wykonane z blachy, a jej całkowity ciężar będzie istotnym elementem wpływającym na stabilność. Doświadczenia pokazują, że poleganie na metalowych kółkach do podparcia kosiarki może być zawodne; posypane łożyska po kilku godzinach pracy są częstym problemem. O wiele trwalszym rozwiązaniem jest oparcie kosiarki na płozach, które zapewniają stabilność i odporność na uszkodzenia w nierównym terenie, tak jak być powinno. Na rurki można przyspawać resor lub inny mocniejszy materiał dla dodatkowej amortyzacji.
Mocowanie dyferencjału i przekładni jest elementem krytycznym. Fabryczne rozwiązania często wykorzystują wiele śrub oraz dodatkową stabilizację boczną na grubych, profilowanych blachach, co nie jest przesadą, gdyż nawet takie mocowania potrafią doprowadzić do wygięcia całego blatu kosiarki. W przypadku samodzielnej konstrukcji, łańcuchy mogą wspierać pracę kosiarki na nierównościach, jednak należy upewnić się, że są wystarczająco mocne. Choć blacha o grubości 3 mm na górze może wydawać się wystarczająca na łąki, gdzie nie ma mielenia gałęzi, to ogólna stabilność i sztywność ramy jest niezwykle ważna, aby uniknąć pęknięć i drgań.
Rodzaje Kosiarek i Ich Zastosowanie
W zależności od przeznaczenia, kosiarki różnią się konstrukcją i mechanizmem tnącym. Przykładami są:
- Kosiarki sadownicze i rozdrabniacze: Często wykorzystywane do koszenia trawy w sadach, choć rozdrabniacze stawiają większy opór ze względu na cięższe i większe noże, co oznacza większe zużycie energii w porównaniu do lekkich kosiarek przeznaczonych tylko do trawy.
- Kosiarki do wysokich traw (np. Weibang WBBC537SCV): Specjalnie zaprojektowane do cięcia wysokich chwastów i traw na łąkach czy w sadach. Są wyposażone w silny napęd i często w 3-biegową skrzynię biegów, co pozwala na dostosowanie prędkości jazdy do terenu i rodzaju roślinności. Ich przekładnia napędu jest bezpośrednio napędzana przez wał o niskiej prędkości wyjściowej silnika, a konstrukcja opiera się na wysoko wytrzymałej stalowej ramie, gwarantując długą żywotność urządzenia.
- Kosiarki listwowe (np. MTD BM 87-35): Unikalne urządzenia napędzane przez silniki górnozaworowe, na przykład firmy Briggs&Stratton, posiadające listwę tnącą z czterema prowadnicami, umożliwiającą koszenie na szerokość do 87 cm. Wysokość cięcia jest regulowana płozami ślizgowymi w zakresie od 10 do 30 mm. Wyposażone w koła z oponami rolniczymi, ułatwiające poruszanie się po bagnistym terenie, mogą posiadać również napęd na koła z jednym biegiem do przodu i opcjonalnie być wyposażone w pług do śniegu i łańcuchy na koła.
Niezależnie od typu, planując budowę kosiarki DIY, kluczowe jest przemyślenie wszystkich aspektów, od przełożenia napędu, poprzez typ i mocowanie noży, aż po systemy zabezpieczeń i ogólną wytrzymałość konstrukcji. To pozwoli stworzyć maszynę efektywną i bezpieczną w użytkowaniu.
