Kosiarki Dyskowe CLAAS: Budowa, Technologie i Charakterystyka

Dobierając kosiarkę do gospodarstwa, rolnik kieruje się na pierwszym miejscu jej szerokością roboczą. To jednak nie wszystko. Kosiarki dyskowe niemal całkowicie wyparły klasyczne konstrukcje bębnowe, rewolucjonizując proces koszenia. Kluczowym elementem kosiarki dyskowej jest listwa tnąca, której budowa i zasada działania mają bezpośredni wpływ na efektywność pracy oraz trwałość urządzenia.

Budowa Listwy Tnącej i Mechanizmu Napędu

Listwa tnąca składa się z szeregu dysków wyposażonych w nożyki tnące. Dyski te są osadzone na wałkach napędowych, które są połączone z układem przeniesienia mocy. Warto wiedzieć, że taki naprzemienny układ obrotów poszczególnych sąsiadujących ze sobą dysków pełni ważną funkcję - wygasza drgania, jakim poddawana jest listwa tnąca na swojej długości. Obracające się z dużą prędkością dyski skutecznie niwelują te drgania. Stan nożyków w listwie można łatwo sprawdzić, a przed sezonem wymienić na nowe.

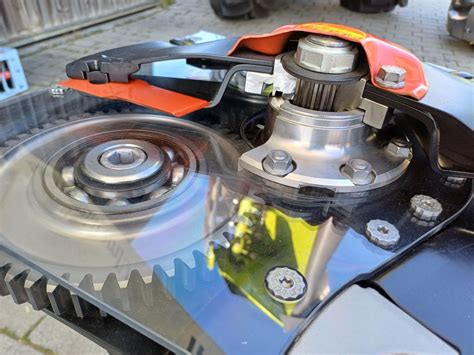

Napęd listwy tnącej opiera się na precyzyjnym systemie wyważonych kół zębatych umieszczonych w szczelnej obudowie. Ważnym aspektem są masywne koła zębate, które działają jak koła zamachowe, magazynując energię kinetyczną. Dzięki temu kosiarka może stabilnie i płynnie pracować, nawet w trudnych warunkach terenowych i przy dużym oporze cięcia. Mimo prostoty działania, napęd to zaawansowany mechanizm. Ważnym jest także, żeby po uruchomieniu kosiarki dać się dyskom listwy tnącej rozpędzić do nominalnych obrotów.

Większość producentów zapewnia, że listwa tnąca w kosiarkach dyskowych charakteryzuje się długą żywotnością, pod warunkiem, że nie zostanie uszkodzona mechanicznie. Choć „wanna” listwy tnącej jest szczelnie zamknięta, warto sięgnąć po zalecenia producenta maszyny. Mechanizm napędu pracuje w kąpieli olejowej, a regularna konserwacja, w tym wymiana oleju co kilka lat, pozwala zachować sprawność układu przez długie lata.

Kolejną zaletą kosiarek dyskowych jest łatwość wymiany nożyków tnących. Nożyki są zamocowane ruchomo do tarcz dysków, co umożliwia ich szybką i prostą wymianę za pomocą specjalnego narzędzia. Listwa tnąca kosiarki dyskowej to zaawansowany technologicznie mechanizm, który zapewnia efektywne i wydajne koszenie. Regularna konserwacja oraz wymiana nożyków pozwalają na długą i bezproblemową eksploatację urządzenia, czyniąc kosiarki dyskowe nieocenionym narzędziem w nowoczesnym rolnictwie.

Rodzaje Zawieszenia Kosiarki

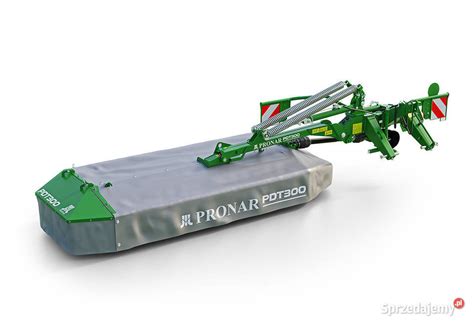

Kosiarki z Prostym Zawieszeniem Bocznym

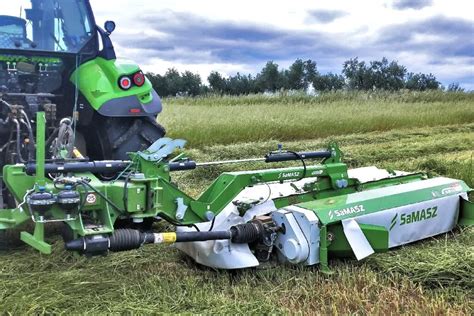

Największa „populacja” maszyn to kosiarki z prostym zawieszeniem bocznym. Belka tnąca jest mocowana do ramy kosiarki za pomocą obrotowego przegubu. Warto dokładnie ocenić budowę tego elementu - przenosi on duże naprężenia, pracuje podczas składania belki do transportu i przy kopiowaniu nierówności terenu. Dodatkowo w trakcie koszenia przegub pracuje pod naporem koszonej masy połączonym z prędkością jazdy. Lżejsze belki tulejowane są przy użyciu pierścieni z tworzywa sztucznego. W najtańszych maszynach, na styku przekładni kątowej z ramą może się zdarzyć, że brakuje tulejek, a zamiast tego wstawione są tam kalamitki, którymi tłoczony jest smar, a stal przekładni przylega do stali ramy - to najsłabsze rozwiązanie z występujących na rynku. W przypadku zużycia, tuleje trzeba wymienić, inaczej powstanie luz i zróżnicowane naprężenie pasków klinowych.

Napęd kosiarek z klasycznym zawieszeniem bocznym odbywa się zazwyczaj przy użyciu pasków klinowych - im dłuższa belka, tym więcej pasków i większa ich powierzchnia. Paski to także częściowe zabezpieczenie przeciążeniowe - po prostu będą się ślizgały i mogą się spalić w przypadku nagłego zablokowania dysków.

Odległość belki od traktora nie ma wpływu na jakość cięcia, pod warunkiem pracy na równych powierzchniach. Jeśli pole jest nierówne, lepiej poszukać kosiarki, której belka w pracy znajduje się blisko tylnych kół ciągnika - taka maszyna będzie lepiej kopiować nierówności. Belka tnąca kopiuje nierówności tak dobrze, jak robi to jej najszersza część. Dobierając kosiarkę, warto zwrócić uwagę na szerokość belki - im jest ona większa, tym mniej dokładnie będzie „wybierała” nierówności terenu. Belka wąska szybko reaguje na zmiany pochylenia pola i kosi trawę dokładniej. Dla odmiany, listwy wąskie, gdzie przekładnia znajduje się obok pierwszego dysku, muszą mieć płozę, która sunie po skoszonej wcześniej darni i takie rozwiązanie jest podatne na zapchanie się trawą z pokosu ściętego w poprzednim przejeździe.

Kwestia wagi belki jest bardzo ważna. Zasadniczo belka tnąca o niższej wadze jest bardziej komfortowa w pracy. Lekka belka mniej napiera na przegub, pozwala także pracować z kosiarką mniejszym traktorem. Z kolei cienka listwa jest mniej sztywna, a co za tym idzie bardziej podatna na uszkodzenia. Masa belki ma znaczenie również dla darni.

Każda kosiarka jest wyposażona w system odciążenia belki tnącej. W przypadku maszyn z zawieszeniem bocznym jest to zazwyczaj sprężyna z regulacją stopnia napięcia. Wysokość zawieszenia zależy od konstrukcji: im bardziej naciągnięta będzie sprężyna, tym łatwiej da się „podbić” listwę do góry, oszczędzając darń.

Kolejną ważną kwestią jest sposób podnoszenia belki na uwrociach. Podstawowy system polega na oddzielnym dźwiganiu ramy kosiarki przy użyciu TUZ traktora oraz oddzielnym podnoszenie belki przy użyciu hydrauliki ciągnika. Opuszczenie belki to znów operowanie dwoma zaworami. Przy niewielkiej powierzchni do skoszenia takie rozwiązanie można zaakceptować. Aby było to możliwe, producenci kosiarek montują w układzie podnoszenia belki tnącej współpracujące ze sobą równoległobok oraz zapadkę, połączone z siłownikiem do składania maszyny do transportu. Zależnie od położenia zapadki, siłownik hydrauliczny podniesie belkę równolegle do góry z obu jej stron, lub złoży ją całkowicie pionowo do transportu.

Kosiarki z Zawieszeniem Centralnym

Osobną grupę maszyn zawieszanych stanowią kosiarki z zawieszeniem centralnym. W tym rozwiązaniu przegub pozwalający belce na wychylanie się poprzecznie do kierunku jazdy jest umieszczony centralnie pośrodku nad listwą i połączony ramą z oboma końcami belki tnącej. Przegub jest zawieszony na ramieniu, a ramię połączone z ramą główna sprzężoną z TUZ ciągnika. Dzięki centralnemu mocowaniu, podnoszenie belki jest szybsze, a prześwit między listwą tnąca a podłożem większy w porównaniu do zawieszenia bocznego. Z racji symetrycznego rozłożenia naprężeń, nacisk belki tnącej w mniejszym stopniu zużywa przegub podczas pracy. Dzięki centralnemu zawieszeniu belki tnącej, można zastosować inne niż sprężynowe rozwiązania służące odciążeniu listwy.

Na przykład, w kosiarkach marki Claas, Kuhn, Pottinger czy SaMasz, za odciążenie belki odpowiada system hydropneumatyczny. W dużym skrócie, są to akumulatory olejowo-gazowe (o pojemności zależnej od ciężaru belki tnącej), które użytkownik wypełnia olejem z układu ciągnika w zależności od potrzeby. Wzrost ciśnienia oleju powoduje zwiększenie odciążenia belki i łatwiejsze podnoszenie już pod małym naporem. Spadek ciśnienia skutkuje zwiększeniem nacisku i mniejszą wrażliwością na nierówności. Jeśli nie system hydropneumatyczny, to klasyczne sprężyny - np. firma Pronar stosuje ten sposób odciążenia listwy z dyskami.

Kosiarki Dyskowe CLAAS DISCO - Technologie i Modele

Kosiarki rolnicze marki Claas to symbol niezawodności i efektywności w dziedzinie prac rolnych. Firma Claas, ceniona za swoje innowacyjne podejście, oferuje dwa główne typy kosiarek: kosiarki dyskowe i bębnowe. Kosiarki dyskowe Claas charakteryzują się precyzją i delikatnością w koszeniu, co czyni je idealnym wyborem na równych i płaskich terenach. Dzięki swojej zaawansowanej technologii dyskowej, zapewniają równomiernie skoszoną trawę, co jest kluczowe dla utrzymania jakości pasz. Dodatkowo, kosiarki dyskowe Claas są znane ze swojej wytrzymałości i łatwości w obsłudze, co przekłada się na oszczędność czasu i zwiększenie efektywności pracy. CLAAS to marka reprezentująca wysokiej klasy rozwiązania techniczne, od mniejszych po największe modele maszyn.

Serce Kosiarki DISCO: Belka Tnąca MAX CUT

Kluczowym elementem każdego modelu kosiarki dyskowej z serii CLAAS DISCO jest innowacyjna belka tnąca MAX CUT. Dzięki połączeniu zalet różnych koncepcji napędu, belka tnąca MAX CUT jest jedyna w swoim rodzaju i efektywna jak żadna inna. Dzięki falistemu kształtowi, duże zębniki napędowe są ułożyskowane bardzo daleko z przodu i zazębiają się w dwóch miejscach. Równomierne odstępy tarcz w każdych warunkach żniw zapewniają perfekcyjny obraz cięcia. Szeroki tunel pomiędzy płozami, jak również ich specjalny kształt, zapewnia zwiększone samooczyszczenie, a tym samym wysoką jakość paszy. Nowości techniczne zaliczają się do usprawnień belki tnącej MAX CUT.

Główne Korzyści Kosiarek Dyskowe DISCO

• Precyzyjne cięcie dzięki belce tnącej MAX CUT.
• Czysty i równomierny obraz cięcia bez pozostawiania pasm i brudu na belce.
• Stabilna praca nawet przy dużych prędkościach.
• Wytrzymała konstrukcja śrubowa zapewnia odporność na odkształcenia i zachowanie formy nawet pod dużym obciążeniem.
• Zmniejszone zużycie paliwa dzięki systemowi ACTIVE FLOAT i ekonomicznym prędkościom WOM (850 obr./min).
• System SAFETY LINK chroniący napęd i łatwy do wymiany w przypadku awarii.

Kosiarki Czołowe CLAAS DISCO

Kosiarki czołowe DISCO, takie jak DISCO MOVE, PROFIL oraz 3150 F, zawsze wyprzedzają konkurencję, zapewniając najwyższą jakość zbieranej paszy dzięki idealnemu przystosowaniu do ukształtowania terenu.

DISCO MOVE

Model DISCO MOVE z CLAAS, z możliwością pionowej adaptacji do jednego metra, efektywnie dostosowuje się do zróżnicowania terenu, nawet przy użyciu dużych podnośników ciągnikowych i przy szybkiej jeździe. To gwarantuje najwyższą czystość zebranego materiału. DISCO MOVE to rozwiązanie gwarantujące maksymalną adaptacyjność. Charakteryzuje się niezależnym od podnośnika ciągnika, pionowym i poziomym ruchem, samoczynnie kontrolując podnoszenie kosiarki. Niskie umiejscowienie punktu obrotu belki tnącej umożliwia doskonałe dostosowanie do drobnych nierówności, a system kinematyki MOVE efektywnie radzi sobie z większymi nierównościami terenu, zapewniając idealne przyleganie do powierzchni - wszystko to przy imponującym zakresie ruchu pionowego do jednego metra. Dodatkowo, regulowany system odciążenia hydropneumatycznego ACTIVE FLOAT, standardowo zintegrowany w uchwycie zaczepu, pozwala na dostosowanie podczas jazdy.

DISCO PROFIL

Kosiarki czołowe PROFIL stanowią wyjątkową ofertę wśród urządzeń tego typu. Tworząc zestaw z kosiarkami tylnymi lub tymi przeznaczonymi do dużych powierzchni, tworzą wysoce efektywny zespół. Mimo to, wykazują się również doskonałą efektywnością w pracy samodzielnej. Zastosowana w nich innowacyjna kinematyka PROFIL zapewnia idealne dostosowanie do różnorodnych warunków terenowych, gwarantując precyzyjne dopasowanie do podłoża niezależnie od charakterystyki terenu, na którym operują. Kinematyka PROFIL pozwala na trójwymiarowe dopasowanie kosiarek do podłoża, niezależnie od ruchów ciągnika. Kosiarka czołowa jest zawieszona na wahadłowym bloku, dzięki czemu idealnie dopasowuje się do konturów w poprzek kierunku jazdy. Pozycja punktu obrotu blisko podłoża zapewnia wzdłużne dopasowanie kosiarki. Niskie prowadzenie po podłożu eliminuje wbijanie się maszyny w glebę i chroni darń. Pozwala też osiągać wysokie prędkości jazdy podczas koszenia. W efekcie powstaje równomierny obraz cięcia.

DISCO 3150 F

Kosiarka dyskowa DISCO 3150 F również jest wyposażona w profesjonalną technologię MAX CUT. Efekt tunelu zapewnia minimalną zawartość popiołu surowego, co jest jednym z najważniejszych czynników w jakości paszy. Do standardowego wyposażenia należy tarcza pokosu i połówkowy bęben. Dzięki temu zbierany materiał jest odkładany w czysty pokos. DISCO 3150 F jest odciążana do wyboru przez ustawiane sprężyny albo przez ACTIVE FLOAT. Imponuje znakomitą jakością w wydaniu CLAAS. Wszystkie komponenty mają takie same standardy jakościowe i grubości materiałów jak kosiarki czołowe z serii PROFIL. Dzięki szczególnej budowie DISCO 3150 F nadaje się także do pracy z małymi ciągnikami oraz ciągnikami specjalnymi. Posiada inteligentne wahanie poprzeczne, a ukośnie ustawiony punkt obrotu umożliwia perfekcyjne dopasowanie do podłoża. Dzięki temu darń jest chroniona, a zbierany materiał pozostaje czysty. Kompaktowe zawieszenie blisko ciągnika gwarantuje idealne dopasowanie do podłoża i perfekcyjny obraz cięcia.

Kosiarki Tylne CLAAS DISCO CONTOUR

Kosiarki tylne DISCO CONTOUR są wydajne i niezawodne w każdych warunkach. Modele z serii DISCO wyposażone w belkę tnącą MAX CUT od CLAAS są symbolami wydajności i niezawodności. Seria DISCO CONTOUR, montowana z tyłu traktora, została zaprojektowana tak, aby pasować do każdego rodzaju gospodarstwa. Łączą one zalety belki tnącej MAX CUT z innymi cechami charakterystycznymi dla DISCO. Centralne zawieszenie w każdym modelu zapewnia idealne dopasowanie do terenu, a 120-stopniowa pozycja transportowa umożliwia łatwe przemieszczanie się oraz bezpieczeństwo.

• Doskonałe dostosowanie do terenu: Wszystkie urządzenia tnące z linii CONTOUR są zamontowane w punkcie ciężkości, co umożliwia im swobodne kołysanie i dopasowywanie się do ukształtowania gleby. Wskazówki ustawienia na wysięgnikach, oznaczone strzałkami, pomagają w odpowiednim pozycjonowaniu.
• Wytrzymała konstrukcja: Kosiarki te nie tylko charakteryzują się stabilną i przejrzystą konstrukcją, ale także wytrzymałością, co sprawia, że są idealne do ciągłej pracy. Elementy hydrauliczne są zintegrowane w ramie, co dodatkowo zwiększa ich trwałość i niezawodność.

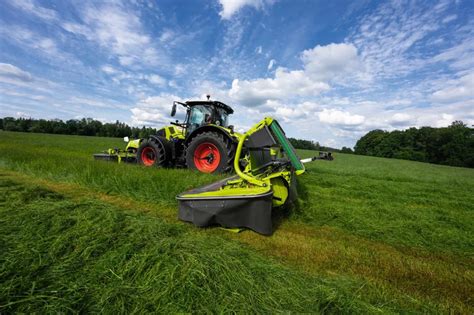

Kosiarki Zaczepiane CLAAS DISCO

Kosiarki zaczepiane CLAAS optymalnie dostosowują się do podłoża w każdych warunkach. Modele zaczepiane z serii DISCO wyróżniają się swoją innowacyjną technologią i imponującą wydajnością. Kosiarki zaczepiane DISCO z centralnie umieszczonym dyszlem wyróżniają się mocą i wydajnością, co jest kluczowe podczas zbiorów pasz, zapewniając wysoką wydajność pracy.

Zalety kosiarek zaczepianych DISCO:

• Belka tnąca MAX CUT dla najwyższej jakości cięcia.
• System hydropneumatycznego odciążenia ACTIVE FLOAT.
• Składane osłony ochronne umożliwiają łatwy dostęp do belki tnącej i punktów konserwacji.
• Opcja wyboru kondycjonera palcowego lub walcowego.
• Różnorodne opcje blach do zbioru pokosu.
• Komfort użytkowania: regulacja wysokości cięcia jest płynna, dzięki korbie umieszczonej na przedniej części kosiarki, w zakresie od 30 do 70 mm. Aby chronić belkę tnącą przed uszkodzeniami, kosiarki zaczepiane wyposażono w system ochrony najazdowej, który pozwala na odchylenie maszyny do tyłu i do góry.

Konserwacja i Transport w Kosiarkach DISCO

Konserwacja i czyszczenie są ułatwione dzięki składanym wokół do góry fartuchom ochronnym, które dają łatwy dostęp do belek tnących i wszystkich punktów konserwacji - idealne np. w celu wymiany noży. We wszystkich kosiarkach DISCO zamontowany jest pojemnik na zapasowe noże. Okresy smarowania wałka przegubowego wynoszą 250 godzin, co dodatkowo redukuje nakłady na konserwację.

Po złożeniu do transportu maszyny o dużej szerokości roboczej (3 metry i więcej) może się ona okazać wyższa niż ciągnik. Niektóre modele kosiarek mają składaną końcówkę osłony, co zmniejsza ich wysokość transportową, a oszczędnym rolnikom pozwala wykosić trawę tuż przy przeszkodach (słupy, kamienie, ogrodzenia). Nowe DISCO 1100 z maksymalną szerokością roboczą do 10,70 m w czasie transportu, dzięki teleskopowej ramie, osiąga wysokość transportową 4 metry i szerokość 3 metry. Wewnętrzne i zewnętrzne fartuchy ochronne są składane automatycznie. Blokada transportowa jest hydraulicznie ryglowana i odblokowywana w trakcie składania. Umożliwia to kompaktowy, zwrotny i bezpieczny transport. Doczepianie i odczepianie nie wymaga użycia dodatkowych wsporników. Kompaktowa konstrukcja kozła zaczepu zapewnia dobry widok z przodu. Zamontowany w kosiarce czołowej element nastawczy błyskawicznie wskazuje odpowiednią wysokość cięgieł dolnych. Złącza KENNFIXX® ułatwiają dołączanie i odłączanie węży hydraulicznych dzięki jednoznacznej kolorystyce i symbolom. Zależnie od wyposażenia ciągnika klient może wybrać stronę montażu przewodów hydraulicznych i manometru. Unikalny kozioł zaczepu zapewnia szybkie i łatwe dołączanie kosiarki za pośrednictwem podnośnika ciągnika lub przedłużenia trzypunktowego. Opcjonalne podwójne lusterka na koźle kosiarki zwiększają bezpieczeństwo na skrzyżowaniach z ograniczoną widocznością.

Zarządzanie i Sterowanie Kosiarkami CLAAS

Maszyny standardowo wyposażone są w komfortowy układ hydrauliczny Load Sensing, system ACTIVE FLOAT oraz hydrauliczną ochronę najazdową Non-Stop. DISCO 1100 BUSINESS jest kompatybilny z systemem ISOBUS, oferując klientom wygodne opcje obsługi. Tak więc wszystkie ważne funkcje (np. teleskopowe ramiona kosiarki) mogą być przypisane do klawiszy funkcyjnych ISOBUS w ciągniku. Obsługę kosiarki można dokonać za pośrednictwem dowolnego terminalu ISOBUS (np. COMMUNICATOR II lub S 10). Alternatywnie, CLAAS zapewnia klientom aktualnie wprowadzaną aplikację do kontrolowania DISCO 1100 C/RC BUSINESS przez aplikację „EASY on board” dostępnej na tablet.

Aplikacja DISCO Product Tour - dostępna w Store - umożliwia wirtualny spacer wokół DISCO, prezentujący szczegóły wszystkich nowinek technicznych. Możliwa jest jednoczesna kontrola kosiarki przedniej i tylnej. DISCO MOVE to idealny partner dla kosiarek wielkopowierzchniowych DISCO. Zależnie od wyposażenia można sterować kosiarką przednią bezpośrednio przez hydraulikę kosiarki wielkopowierzchniowej. Poza dodatkowymi funkcjami poprawiającymi jakość jazdy operatora odciążają również procesy zautomatyzowane.

CLAAS CORTO - Kosiarki Bębnowe (Dla Kontekstu Oferty)

Z kolei kosiarka bębnowa Claas to rozwiązanie idealne dla tych, którzy pracują na bardziej nierównym terenie. Kosiarki te są wyposażone w solidne bębny, które skutecznie radzą sobie z wyższą trawą i trudniejszymi warunkami. Ich konstrukcja gwarantuje długą żywotność i minimalną potrzebę konserwacji, co jest ważne z punktu widzenia ekonomicznego użytkowania. Seria kosiarek bębnowych CORTO od CLAAS to symbol szybkiego i pewnego koszenia przy zachowaniu wysokiej wydajności. Niezależnie od tego, czy są to kosiarki czołowe, montowane z tyłu ciągnika, czy ciągnione, CORTO zawsze zapewniają niezawodność.

Główne zalety kosiarek bębnowych CORTO:

• Zakres szerokości roboczych od 1,85 m do 3,05 m.
• Płynna regulacja wysokości cięcia.
• Trójwymiarowe dostosowanie do terenu dzięki zastosowaniu kinematyki PROFIL w kosiarkach czołowych.
• ACTIVE FLOAT - możliwość regulacji odciążenia bezpośrednio z kabiny kierowcy.

Kosiarki czołowe CORTO charakteryzują się wytrzymałą, kompaktową budową oraz doskonałym dostosowaniem do nierówności terenu. Ich elastyczność w formowaniu pokosu oraz skuteczność cięcia czynią je idealnym rozwiązaniem dla różnorodnych zadań koszenia. Niezależnie od wilgotności materiału czy trudności warunków, kosiarki CORTO pokazują, jak daleko można posunąć się w adaptacji do terenu. Kosiarki tylne CORTO są zawsze w stanie pełnej gotowości do pracy - niezależnie od czasu, miejsca czy warunków. Dopasowanie do każdego ciągnika możliwe jest dzięki regulowanym sworzniom łączącym, co pozwala precyzyjnie dostosować je do różnych modeli ciągników oraz szerokości śladu.

Dostępność Części Zamiennych

Warto również zwrócić uwagę na aspekt dostępności części zamiennych do kosiarek Claas. Firma Korbanek oferuje szeroką gamę części zamiennych, które są łatwo dostępne i można je szybko zamówić. To zapewnia użytkownikom kosiarek Claas spokój umysłu, wiedząc, że w razie potrzeby mogą szybko uzyskać odpowiednie części do swoich maszyn.

Dane Techniczne Wybranych Modeli Kosiarek Dyskowe CLAAS
