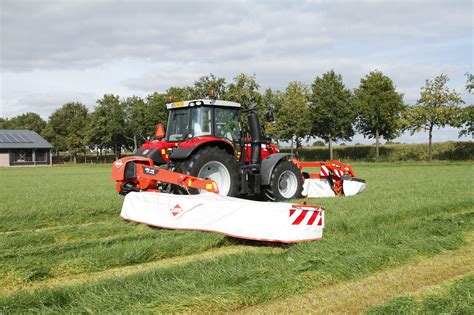

Kosiarka dyskowa Kuhn GMD 4411 to jeden z kluczowych modeli w serii GMD 1011 LIFT-CONTROL, zaprojektowany z myślą o wysokowydajnych gospodarstwach rolnych. Celem projektantów było stworzenie maszyn zapewniających maksymalną żywotność oraz pozwalających na uzyskanie czystej i bogatej w składniki odżywcze paszy, co bezpośrednio przekłada się na opłacalność produkcji.
Seria GMD 1011 LIFT-CONTROL: Koncepcja i Korzyści
Kosiarki dyskowe serii GMD 1011 są idealne dla rolników szukających łatwych w obsłudze, niezawodnych kosiarek, które pozwolą uzyskać czystą i bogatą w składniki odżywcze paszę. Kluczowe założenia projektowe tej serii skupiały się na dbałości o to, by stado wykorzystywało całą wartość odżywczą z paszy oraz zapewnieniu maksymalnej żywotności kosiarce.
Kosiarki te są wyposażone w zawieszenie LIFT CONTROL, które łączy działanie odciążenia zespołu koszącego, przegubu wahliwego i aktywnego zabezpieczenia najazdowego NON-STOP, eliminując potrzebę regulowania za pomocą narzędzi. Ogranicza to przestoje ze względu na bezobsługowość zabezpieczenia i łatwą regulację, jednocześnie chroniąc główne elementy kosiarki.
Dostępne wersje serii GMD 1011 LIFT-CONTROL
Dostępnych jest pięć wersji kosiarek serii GMD 1011 LIFT-CONTROL, przystosowanych do pracy z ciągnikami o mocy od 80 KM:
- GMD 2811 (szerokość robocza 2,67 m)
- GMD 3111 (szerokość robocza 3,10 m)
- GMD 3511 (szerokość robocza 3,51 m)
- GMD 4011 (szerokość robocza 3,95 m)
- GMD 4411 (szerokość robocza 4,35 m)
Kluczowe Technologie Kuhn w GMD 4411
System Zawieszenia LIFT-CONTROL
LIFT-CONTROL to hydropneumatyczne zawieszenie, które stanowi klucz do uzyskania czystej paszy. Zamiast tradycyjnej sprężyny, zastosowano tu akumulator azotowy. Ślizgająca się po powierzchni pola belka tnąca w nieunikniony sposób natrafia na opór. Im większa siła działa na belkę tnącą, tym bardziej jest ona odciążana, co pozwala jej dostosować się do nierówności pola.
Ma to dwie główne zalety: darń jest chroniona przed uszkodzeniem, a do paszy przedostaje się mniej zanieczyszczeń. Ponadto, regulacja systemu zawieszenia jest bardzo łatwa i może być przeprowadzana bezpośrednio z kabiny ciągnika. Badania wykazały, że zmniejszenie ilości zanieczyszczeń w paszy z 4% do 2% może przynieść oszczędności na poziomie 89 €/ha rocznie.
Belka Tnąca OPTIDISC ELITE
Nowe modele GMD, podobnie jak poprzednie generacje kosiarek Kuhn, są wyposażone w bezobsługową belkę tnącą OPTIDISC (w wersji ELITE). Powstała ona we współpracy z rolnikami, aby zapewnić najwyższą jakość cięcia. Cechuje się różnymi odległościami pomiędzy zbieżnie i rozbieżnie obracającymi się dyskami, co zapewnia dokładniejsze pokrycie obszarów pracy noży i energiczniejsze wyrzucanie skoszonych roślin na pokos.
Unikalne rozwiązania konstrukcyjne OPTIDISC ELITE:
- W punkcie rozchodzenia się dysków odległość między nimi jest mniejsza, co zapewnia lepsze pokrycie obszarów cięcia noży. Rezultatem jest równe i czyste koszenie nawet rzadkiej i krótkiej trawy.
- W zbieżnych punktach dysków jest więcej przestrzeni, co zwiększa miejsce na przejście materiału, który jest szybko przenoszony do tyłu. Pozwala to kosiarce pracować bez zakłóceń.
- Zakres nakładania się obszarów cięcia noży jest prawie dwukrotnie większy, co zapewnia lepszą jakość koszenia na podmokłym i lepkim gruncie (lub na łąkach z kretowinami), a także w przypadku ciężkich, położonych roślin przy późnojesiennym pokosie.
- Mniejszy kąt natarcia zapobiega pofalowaniu ścierniska, które jest charakterystyczne dla niskiego koszenia. Stymuluje również równomierny i szybki odrost oraz ułatwia regulację kolejnych maszyn w łańcuchu zbioru paszy.
- Specjalny kształt łożysk dysków oraz solidne mocowania noży, które w przypadku uderzenia w przeszkodę pewnie utrzymują nóż i pozwalają mu na obrót o 360°.
- Belka tnąca jest wyposażona w specjalne płozy, które ślizgają się po powierzchni i chronią darń, co jest szczególnie korzystne podczas koszenia w trudnych warunkach, zapobiegając gromadzeniu się gleby przed belką tnącą.
Zabezpieczenie PROTECTADRIVE
Belka tnąca jest mocowana do ramy z wykorzystaniem elastomerowych amortyzatorów niwelujących wstrząsy. Dodatkowo, zabezpieczenie PROTECTADRIVE chroni mechaniczne komponenty napędu belki tnącej w przypadku uderzenia w przeszkodę. W przypadku gwałtownego uderzenia, system PROTECTADRIVE ścina wałek napędowy dysku tuż nad łożyskiem, dzięki starannie wymierzonemu przewężeniu. Koła zębate są zabezpieczone, a kosiarkę można przywrócić do pracy w czasie krótszym niż 15 minut i małym kosztem.
Wahliwe Zawieszenie Zespołu Kopiującego
Zespół koszący jest zawieszony w punkcie środka ciężkości. Centralny punkt obrotu zapewnia kosiarce stabilność i płynne przemieszczanie się nawet po bardzo nierównych polach. Kopiowanie terenu jest perfekcyjne, nawet podczas pracy z dużą prędkością. Darń nie jest uszkadzana, a zanieczyszczenia są ograniczone do minimum. Kosiarki GMD serii 1011 LIFT-CONTROL zapewniają równą wysokość koszenia i doskonale dostosowują się do ukształtowania terenu, dzięki przegubowi wahadłowemu zespołu koszącego i wychyleniu bocznemu pod kątem 31°.
Kluczową rolę w kopiowaniu terenu odgrywa też ustawienie hydrauliki zewnętrznej ciągnika w pozycji pływającej. Te rozwiązania sprawdzają się doskonale podczas wykaszania rowów i wałów.
Połączenie LIFT-CONTROL z Zabezpieczeniem Najazdowym NON-STOP
Kosiarki GMD LIFT-CONTROL są wyposażone w aktywny system zawieszenia, zapewniający praktycznie stały docisk zespołu koszącego do podłoża, do momentu odchylenia o kąt 11°. Jeśli kosiarka natrafi na przeszkodę, nacisk na podłoże wyraźnie się zmniejsza i zespół koszący odchyla się do tyłu o 25 stopni, jednocześnie podnosząc się. System zabezpieczenia najazdowego NON-STOP działa skutecznie nawet, jeśli uderzymy w przeszkodę lewą stroną belki, ponieważ punkt obrotu ramy znajduje się daleko od pierwszego dysku kosiarki. Zespół koszący automatycznie powraca do pozycji roboczej po ominięciu przeszkody.
Połączenie systemu zawieszenia z zabezpieczeniem najazdowym NON-STOP to wyjątkowe rozwiązanie na rynku, które gwarantuje maksymalną niezawodność i stabilność, co jest kluczowe w szczycie sezonu prac polowych.
LIFT-CONTROL system: smart kinematics | KUHN
Dane Techniczne Kuhn GMD 4411
Poniżej przedstawiono szczegółowe dane techniczne modelu Kuhn GMD 4411:
| Parametr | Wartość / Opis |
|---|---|
| Model | GMD 4411 |
| Szerokość robocza | 4,35 m |
| Liczba dysków tnących z płozami ochronnymi z utwardzonej stali | Brak danych (zależne od konfiguracji) |
| Mocowanie noży | System szybkiego mocowania noży FAST-FIT |
| Regulacja wysokości koszenia za pomocą seryjnie montowanych płóz | 45-50 mm (automatyczne ustawienie w pozycji roboczej) |
| Zabezpieczenie przekładni zębatej | PROTECTADRIVE |
| Kopiowanie nierówności terenu | Wahliwe zawieszenie zespołu kopiującego, hydraulika zewnętrzna w pozycji pływającej |
| Zawieszenie | Hydropneumatyczne LIFT-CONTROL |
| Zabezpieczenie najazdowe | Aktywny system NON-STOP |
| Pozycja przejazdu na uwrociach | Uniesienie listwy, zawór jednokierunkowy odcina dopływ oleju |
| Średnia szerokość pokosu | Regulowana za pomocą specjalnego talerza zwężającego |
| Napęd WOM | 540 min-1 |
| Zabezpieczenie przeciążeniowe | Wolne koło |
| Minimalne zapotrzebowanie na moc na WOM | Od 80 KM (dla całej serii 1011 LIFT-CONTROL) |
| Wymagane wyposażenie hydrauliczne ciągnika | Brak danych |
| Tylne światła oraz tylne i boczne tablice ostrzegawcze | Tak (wyposażenie standardowe/opcjonalne) |
| Masa, ok. | Brak danych |
Szczegóły Modelu
- Typ maszyny: Kosiarka dyskowa
- Producent: Kuhn
- Model: GMD 4411
- Rok produkcji: 2020 (dla testowanego egzemplarza)
- Lokalizacja maszyny (kraj): Francja (dla testowanego egzemplarza)
Wymagania Dotyczące Konserwacji i Obsługi
Minimalne Wymagania Konserwacyjne
Belka tnąca OPTIDISC firmy KUHN jest nasmarowana na cały okres użytkowania i nie wymaga konserwacji. Obsługa serwisowa jest ograniczona do minimum i sprowadza się głównie do układu napędowego oraz kilku przegubów, które są konserwowane sporadycznie.
Szybkie i Wygodne Regulacje
Łatwa regulacja zawieszenia umożliwia szybką i prostą zmianę nacisku na podłoże poprzez zmianę ciśnienia hydraulicznego w obwodzie zawieszenia. Zajmuje to tylko kilka sekund i nie wymaga użycia narzędzi. Proste i skuteczne składanie i rozkładanie maszyny eliminuje konieczność regulowania długości ramion podnośnika podczas podczepiania. W pozycji roboczej, wysokość koszenia jest automatycznie ustawiana na 45/50 mm. Maszyna składa się wzdłużnie do tyłu i jest odczepiana od ciągnika w pozycji transportowej, co pozwala na parkowanie w wąskich przestrzeniach, dzięki szerokim podporom parkingowym zapewniającym stabilną pozycję.
Ergonomiczna Konstrukcja
Skrzynka narzędziowa jest wbudowana w głowicę maszyny, co pozwala na przechowywanie tam również instrukcji obsługi. Maszyna jest łatwa w czyszczeniu, dzięki wygodnemu dostępowi do jej podzespołów.
Doświadczenia z Użytkowania (Ogólne Obserwacje)
Kosiarki dyskowe Kuhn z serii GMD, w tym GMD 4411, są projektowane do pracy w różnorodnych warunkach. Radzą sobie dobrze z koszeniem traw i lucerny, a nawet pokonują kretowiska. Choć wykaszanie gęstych, zwartych stanowisk może być nieco trudniejsze, ogólna efektywność jest wysoka.
Obsługa kosiarki na uwrociach jest oceniana pozytywnie. Aby przyspieszyć nawroty, możliwe jest ustawienie blokady w położeniu środkowym. Dzięki temu podczas unoszenia listwy zawór jednokierunkowy odcina dopływ oleju po uniesieniu na wysokość kilkudziesięciu centymetrów. Listwa tnąca z bocznym zawieszeniem jest amortyzowana przez sprężynę, a jej działanie jest dobrze widoczne na pagórkowatych parcelach.
Niezawodność i Trwałość
Konstrukcja belki tnącej została przemyślana tak, aby mogła radzić sobie z przeszkodami. Ułożyskowania dysków tnących są mocowane śrubami, które przechodzą przez górną i dolną część obudowy, eliminując niebezpieczeństwo rozerwania obudowy w razie wstrząsu. Najwyższej klasy komponenty wzmacniają najważniejsze części belki tnącej, takie jak specjalne dwurzędowe skośne łożyska kulkowe, koła zębate o dużej średnicy wykonane z kutej stali oraz dyski z kutymi i poddanymi obróbce wzmocnieniami na powierzchni. W celu wydłużenia żywotności maszyny, pomiędzy belką tnącą a ramą wbudowane są gumowe amortyzatory, które minimalizują wpływ wstrząsów podczas koszenia z dużą prędkością.
Kosiarki GMD 4011 i 4411 są wyposażone w hydropneumatyczne zawieszenie, które sprawia, że jazda po drogach staje się jeszcze bardziej płynna i komfortowa. System absorbuje wstrząsy na nierównych drogach, poprawiając stabilność i prowadzenie. To rozwiązanie jest również bardzo przydatne na uwrociach.
Części Zamienne i Serwis
Dostępność części zamiennych do maszyn Kuhn jest szeroka, choć ich ceny są postrzegane jako stosunkowo wysokie. Części można znaleźć w specjalistycznych sklepach rolniczych oraz na platformach internetowych. Zaleca się unikanie zakupu zdewastowanych maszyn, nawet w niskiej cenie, ze względu na potencjalnie wysokie koszty odbudowy.
