Naprawa kosiarki elektrycznej: Diagnostyka i wymiana szczotek

Kosiarka elektryczna, podobnie jak wiele innych elektronarzędzi, posiada silnik szczotkowy, co wiąże się z koniecznością regularnej wymiany szczotek węglowych. Ich zużycie lub nieprawidłowe działanie to częsta przyczyna awarii. Właściwa diagnostyka i wymiana szczotek mogą znacząco przedłużyć żywotność urządzenia.

Diagnostyka problemów z uruchomieniem i pracą kosiarki

Zanim przystąpisz do wymiany szczotek, warto zdiagnozować przyczynę problemu. Jest kilka czynności, które możesz wykonać samodzielnie. Jeśli filtr powietrza jest mocno zabrudzony lub zalany olejem (np. od nieodpowiedniego przechylania kosiarki), nie będzie przepuszczał powietrza do komory spalania. Przy zbyt małej ilości powietrza w stosunku do benzyny, kosiarka spalinowa po prostu nie odpali. Choć w kosiarkach elektrycznych filtr powietrza nie występuje, warto sprawdzić inne typowe usterki.

Problemy ze świecą zapłonową (dotyczy kosiarek spalinowych)

To, co zobaczysz po odkręceniu świecy zapłonowej, może dużo powiedzieć na temat stanu technicznego silnika w kosiarce spalinowej:

• Świeca mokra: Oznacza zbyt duży stosunek paliwa do powietrza, co może być spowodowane zatkanym filtrem powietrza lub uszkodzonym systemem ssania.
• Świeca sucha: Wskazuje na zbyt małą ilość paliwa w stosunku do powietrza, czyli przez gaźnik przepływa za mało benzyny. Najczęstsze powody to zatkany filtr paliwa (jeżeli występuje), zamknięty kranik paliwa, zatkana dysza główna w gaźniku lub zawieszony pływak w gaźniku. Pływak można odblokować, odkręcając śrubkę na komorze pływaka i za pomocą śrubokręta poruszając nim góra-dół. Filtr paliwa można wymienić, a zatkana dysza oznacza mycie gaźnika w myjce ultradźwiękowej lub wymianę na nową.
• Świeca mocno czarna od nagaru: Nagar może blokować przeskok iskry między elektrodami świecy, co może również skutkować mokrą świecą. Duża ilość nagaru oznacza olej w komorze spalania, co może być spowodowane częstym przechylaniem kosiarki do przodu lub na stronę gaźnika, zbyt dużą ilością oleju w misce olejowej lub wytartymi pierścieniami tłokowymi. W tej sytuacji należy przeczyścić świecę szczotką drucianą, wkręcić ją i spróbować odpalić sprzęt. Jeśli zadziała, niezwłocznie wymień świecę na nową i sprawdź poziom oleju w misce olejowej.
• Świeca czysta, ale mokra: Ten problem może oznaczać brak iskry i problem z układem zapłonowym. Przykładem braku iskry może być rozciągnięta linka hamulca w kosiarce, która odblokowuje hamulec, ale powoduje, że stycznik odcinający zapłon jest wciąż załączony. W takiej sytuacji spróbuj naciągnąć linkę.

Problemy z silnikiem elektrycznym kosiarki

Użytkownicy często zgłaszają problemy z silnikami elektrycznymi kosiarek, które objawiają się buczeniem, brakiem rozruchu, przysiadaniem światła w sieci elektrycznej podczas próby uruchomienia, iskrzeniem szczotek, gorącym stojanem lub brakiem obrotów wirnika. Częstym powodem jest:

• Uszkodzenie komutatora: Gdy szlifierka kątowa (analogicznie do kosiarki elektrycznej) powoduje większe nagrzewanie i palenie, najczęstszym powodem jest spalenie komutatora.
• Niewystarczający nacisk szczotki węglowej: Gdy silnik pracuje, jeśli prąd jest duży, szczotka węglowa zużywa się szybko, staje się krótsza, nacisk staje się mniejszy, a rezystancja styku jest duża. W tym momencie powierzchnia komutatora jest emitowana.
• Częściowo spalone uzwojenie: Jeśli uzwojenie jest częściowo spalone, oznacza to, że narzędzie wywiera duży nacisk na obrabiany przedmiot podczas pracy, tarcie jest duże, a silnik zbyt długo jest w stanie przeciążenia. Również dlatego, że prąd jest zbyt duży.
• Zwarcie uzwojeń wirnika: Może prowadzić do dużego poboru prądu.
• Uszkodzony kondensator rozruchowy: W silnikach indukcyjnych, jeśli kondensator rozruchowy jest uszkodzony, silnik może buczeć i nie startować samoczynnie. Jeśli silnik da się pchnąć ręką i wtedy ruszy, kondensator jest prawdopodobnie uszkodzony.
• Zwarcia międzyzwojowe lub między uzwojeniami: Mogą być niewidoczne gołym okiem i trudne do zmierzenia bez rozebrania uzwojeń.
• Rozbite łożysko: Może prowadzić do bicia wirnika i uszkodzenia szczotek lub stojana.

Dodatkowe wskazówki diagnostyczne

• Kosiarki elektryczne mogą posiadać hamulec elektromagnetyczny. Sprawdź, czy działa prawidłowo. Jeśli przy włączeniu kosiarki słychać charakterystyczne "pyknięcie", to znak, że hamulec jest obecny. Może go coś blokować, co uniemożliwia rozruch silnika.
• W przypadku silników indukcyjnych (bezszczotkowych) należy wykluczyć problemy z kondensatorem rozruchowym.
• Użytkownik zgłosił problem z kosiarką Bosch Rotak 320, której silnik nagrzewał się gwałtownie i buczał. Problem powracał po naprawie, gdy silnik był zamontowany w kosiarce.
• Jeśli silnik buczy i nie chce ruszyć, a w domu światło przysiada, może to wskazywać na problem z uzwojeniem rozruchowym lub roboczym. Należy sprawdzić rezystancję między przewodami (np. czerwony-niebieski, czerwony-żółty, niebieski-żółty) i porównać je z wartościami referencyjnymi. Niespójne pomiary rezystancji mogą potwierdzać zwarcia.

Wymiana szczotek węglowych

Szczotki węglowe to elementy silników szczotkowych, które wymagają regularnej wymiany. Ich jakość jest kluczowa dla żywotności narzędzia.

Wybór odpowiednich szczotek

Dobrej jakości szczotki poznasz po tym, że brudzą, czyli zostawiają ślad po dotknięciu i nie świecą się. Mamy wtedy pewność, że szczotka jest z dobrego materiału. Na rynku dostępnych jest wielu producentów i hurtowni oferujących szczotki do elektronarzędzi topowych marek (np. Bosch, Makita, Hitachi, Metabo, Black & Decker, DeWalt, Celma) oraz marek chińskich i marketowych (np. Fastool, Parkside, Graphite). W przypadku szczotek do markowych elektronarzędzi, podane są modele, do których pasują, oraz numery oryginalne. W przypadku amatorskich należy sugerować się wymiarami starej szczotki lub, gdy jej nie ma, zmierzyć szczotkotrzymacz. Szczotki są sprzedawane w kompletach.

Cechy wysokiej jakości szczotek

• Materiał: Najlepsze to te, które zostawiają ślad po ich dotknięciu, nie świecą się.
• Autostop: Prawie wszystkie szczotki (z wyłączeniem akumulatorowych czy do sprzętu AGD, które ich nie posiadają ze względu na specyfikę) posiadają autostopy nie w jednej, a w dwóch szczotkach. Chroni to wirniki przed uszkodzeniem, co przekłada się na dłuższą żywotność maszyn.
• Trwałość: Szczotki przeznaczone są na 150-200 godzin pracy.

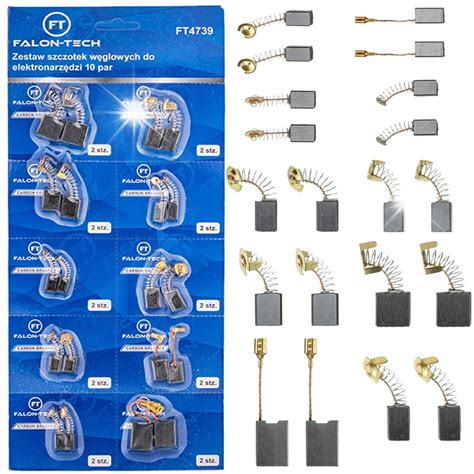

Przykładowe szczotki węglowe i ich zastosowanie

Poniżej przedstawiono przykładowe szczotki węglowe wraz z ich wymiarami, numerami katalogowymi i zastosowaniami:

1. Szczotki węglowe szlifierki BOSCH 5x8x18 mm (Index 46-001)
   • Wymiary: 5x8x18 mm
   • Numer katalogowy oryginalnej części: 1607014116
   • Zastosowanie: PWS 500, 600, 900 i inne.
   • Posiadają 2 bezpieczniki.
2. Szczotki węglowe do Bosch 5x8x17.5mm PWS (Index 46-002)
   • Wymiary: 5x8x17.5 mm
   • Numer katalogowy oryginalnej części: 1607014162
   • Zastosowanie: PWS 500, 600, 900 i inne.
   • Posiadają 2 bezpieczniki.
3. SZCZOTKI WĘGLOWE do GBH 2-24 DSR PBH 20 220 240 RE GBH 224 RLE 5x8x19MM (Index 46-003)
   • Wymiary: 5x8x19 mm
   • Odpowiednik oryginału: 1617014134 lub 1617014127, A96
   • Zastosowanie: GBH 2 S, GBH 2 SE, GBH 2 SR, GBH 2-24 DS, GBH 2-24 DSE, 11228 VS, GBH 2-24 DSR, GBH 2-24 RLE, GBH 2-20 SRE, GAH 350 SRE, GBH 2-24 DFR.
4. Szczotki węglowe do wiertarek Bosch 5x8x15,5mm (Index 46-004)
   • Wymiary: 5x8x15,5 mm
   • Numer katalogowy oryginalnej części: 2604321905
   • Zastosowanie: Wiertarki: GSB 16-2, GSB 18 RE, GSB 20-2 RE, PSB 450, PSB 500 i inne, wyrzynarki, szlifierki oscylacyjne.
   • Posiadają 2 bezpieczniki.
5. Szczotki węglowe Bosch 6.3x12.5x22 pilarki GKS, PKS (Index 46-007)
   • Wymiary: 6.3x12.5x22 mm
   • Numer katalogowy oryginalnej części: 1604014129
   • Zastosowanie: GKS 54, 55, 65, 66, PKS 54.
   • Posiadają 2 bezpieczniki.
6. Szczotki węglowe BOSCH GW14-125 GWS11-125 GWS8 (Index 46-006)
   • Wymiary: 5x10x17 mm
   • Odpowiednik oryginału: 1607014138, 1607014176, 1607014172, A77
   • Zastosowanie: GWS 11-125 CI CIE, GWS 14-125 CI CIE, GWS 15-125, GWS 8, GWS 9, GWS 10, GWS 1000.
7. Szczotki młot BOSCH GSH 11 E GBH 11 DE GBH 10 (Index 46-008)
   • Wymiary: 6.3x16x26 mm
   • Odpowiednik oryginału: 1617014126
   • Zastosowanie: GSH 10C, GSH 11E, GBH10 DC, GBH 11 DE, GSH 11 E, GBH 11 DE.
8. Szczotki węglowe do Bosch GWS 20-230 21-230 22-230 24 26 dużego bosza (Index 46-009)
   • Wymiary: 6.3x16x22 mm
   • Odpowiednik oryginału: 1607014130, 1607014171, 1619P10476
   • Zastosowanie: GWS 18, 19, 22, 23, 25, 24, 26 - 180 / 230.
9. Szczotki węglowe do BOSCH GSH 5 E CE GBH 5-40 DE DCE 7 DE GBH 7-45 DE (Index 46-010)
   • Wymiary: 6.3x12.5x24.5 mm
   • Odpowiednik oryginału: 1617014135 zamienne z 1617014144, A69
   • Zastosowanie: GBH 5-40 DE, 11241EVS, 11248EVS, GSH 5 E, 11318EVS, GBH 5-40 DCE, 11264 EVS, 11 264 EVS, 11265EVS, GSH 5 CE, 11321 EVS, GBH 7 DE, GBH 7-45 DE, GBH 7-46 DE, Hilti TE 804, TE 805.
10. Szczotki węglowe Bosch 5x10x17 mm, GBH 4 DSC, DFE (Index 46-011)
    • Wymiary: 5x10x17 mm
    • Numer katalogowy oryginalnej części: 1617014124
    • Zastosowanie: GBH4 DFE, GBH4 DSC, GBH4-top, GBH 4 DFE, GBH 4 DSC, GBH 4-top, PBH 300 E.
    • Posiadają 2 bezpieczniki.
11. Szczotki węglowe Bosch 6.3x12.5x22 mm. GBH 5, GBH 7 GBH 7-45 (Index 46-012)
    • Wymiary: 6.3x12.5x22 mm
    • Numer katalogowy oryginalnej części: 1617014122
    • Zastosowanie: GSH 4, GSH 5 CE, GBH 38, GBH 5 DCE, GBH 5/40 DCE, PBH 380, GSH 4, GSH 5 CE, 11244 E.
    • Posiadają 2 bezpieczniki.
12. SZCZOTKI do BOSCH GWS850 GWS 850 C CE GWS 6-115 GWS 8 GWS 8-125 CE A96 (Index 46-013)
    • Wymiary: 5x8x15.5 mm
    • Odpowiednik oryginału: 1619P11715, 1 619 P11 715, 2 604 321 005, 2604321005, A96
    • Zastosowanie: GWS 6-115, GWS 660, GWS 6-125, GWS 6-115 E, GWS 8-115 C, GWS 8-100 C, GWS 8-125 C, GWS 8-100 CE, GWS 8-125 CE, GFF 22 A.
13. Szczotki węglowe BOSCH PWS GWS 5x8x17.5 mm (Index 46-014)
    • Wymiary: 5x8x17.5 mm
    • Numer katalogowy oryginalnej części: 1607014144, 1607014116
    • Zastosowanie: PWS 600, 700.
    • Posiadają 2 bezpieczniki.
14. Szczotki węglowe Makita CB 50 5.2x8.1x12.1 mm (Index 46-016)
    • Wymiary: 5.2x8.1x12.1 mm
    • Numer katalogowy oryginalnej części: 181021-2
    • Zastosowanie: 1901, 1902, 1923B, 3700B, 4300BV, 4301BV, 6013B, 6013B, 6013BR, 63004, 6300L, 8419B, 9030.
    • Nie posiadają bezpieczników.
15. Szczotki węglowe Makita CB 64, 5x8x11, METABO FMS 200, FSR 200, FSX 200 (Index 46-017)
    • Wymiary: 5x8x11 mm
    • Numer katalogowy oryginalnej części: 921064 lub 191627
    • Zastosowanie: Wyrzynarki, frezarki, szlifierki proste, wkrętarki, wiertarki, szlifierki mimośrodowe, METABO FMS 200, FSR 200, FSX 200.
    • Posiadają 2 bezpieczniki.
16. Szczotki węglowe Makita CB 65, 5x8x9.5 mm (Index 46-018)
    • Wymiary: 5x8x9.5 mm
    • Numer katalogowy oryginalnej części: 191628-6
    • Zastosowanie: A3000, JS1600, JS1660, JS1670, JV2000, 3705, 9035KB, 9803.
    • Posiadają 2 bezpieczniki.
17. Szczotki węglowe Makita CB 100 6x10x15 mm (Index 46-019)
    • Wymiary: 6x10x15 mm
    • Numer katalogowy oryginalnej części: 181030-1
    • Zastosowanie: Pilarki, nożyce do blachy, strugi, szlifierki taśmowe, szczotkowe, do betonu.
    • Posiadają 2 bezpieczniki.
18. Szczotki węglowe Makita CB 106 6x10x15 mm (Index 46-020)
    • Wymiary: 6x10x15 mm
    • Numer katalogowy oryginalnej części: 181410-1
    • Zastosowanie: Wiertarka udarowa HP2000, HO2010, Frezarka 3606, Strugarka 1911.
    • Posiadają 2 bezpieczniki.
19. Szczotki węglowe MAKITA 6,5x13,5x18 181044-0 CB153 (Index 46-021)
    • Wymiary: 6.5x13.5x16 mm
    • Numer katalogowy oryginalnej części: 181044-0
    • Zastosowanie: 1806B, 2012NBX, 2704, 5008MG, 7104L, LS1440, LS1216L, LS1214/L, LS1040/, LS1016L, LS1016, LS1013, LH1040, LF1000, HS7101, TW1000 i inne.
    • Posiadają 2 bezpieczniki.
20. Szczotki węglowe MAKITA CB-204 GA9020 BEZPIECZNIKI (Index 46-022)
    • Wymiary: 7x18x16 mm
    • Odpowiednik oryginału: 191957-7 / 191953-5
    • Zastosowanie: CB203, CB204, GA9020.
21. Szczotki węglowe MAKITA CB 303 CB 327 5x11x16,5mm (Index 46-023)
    • Wymiary: 5x11x16,5 mm
    • Numer katalogowy oryginalnej części: 191963-2
    • Zastosowanie: GA5021, 9227CB, 9404, 9920 i inne.
    • Nie posiadają bezpieczników.
22. Szczotki węglowe CB 417 6x9x12 mm, HP, HR (Index 46-025)
    • Wymiary: 6x9x12 mm
    • Numer katalogowy oryginalnej części: 191950-1 lub 191955-1
    • Zastosowanie: HR2400.
    • Posiadają 2 bezpieczniki.
23. Szczotki węglowe Hitachi 7x17x17 mm G23SC2, PH65A, H65SC (Index 46-027)
    • Wymiary: 7x17x17 mm
    • Numer katalogowy oryginalnej części: 999074, 999019, 999032, 999034, 999044
    • Zastosowanie: G18SH, G23SC2, G23SF, PH65A, G23SR PH65A, H65SC 65A, 80A, 90A, 95A, PH-65A i inne.
    • Posiadają 2 bezpieczniki.
24. Szczotki HITACHI G12 G13SE2 G13SB3 6.5x9x17 mm (Index 46-028)
    • Wymiary: 6.5x9x17 mm
    • Numer katalogowy oryginalnej części: 999-088, 999-076
    • Zastosowanie: CM5SB, G12SA3, G12SE2, G13SB3, G13SD, G13SE2, G13VA, G13YC, G13YF, G15YC, GP2S2, GP3V, GP5V.
    • Posiadają 2 bezpieczniki.
25. Szczotki węglowe Hitachi 6.5x7.5x13 mm, DH24PB3, DH24PC3, DH26PB (Index 46-049)
    • Wymiary: 6.5x7.5x13 mm
    • Numer katalogowy oryginalnej części: 999-041
    • Zastosowanie: DH24PB3, DH24PC3, DH26PB i inne.
    • Posiadają 2 bezpieczniki.
26. Szczotki węglowe Hitachi 6.5x7.5x13 mm, G12SS, G13SR2, G13SS (Index 46-050)
    • Wymiary: 6.5x7.5x13 mm
    • Numer katalogowy oryginalnej części: 999-021
    • Zastosowanie: DH25PB, D10YB, WR14VB, WR16SA(S), C8FSHE, CN16SA, G12SR2, G12SS, G13SR2, G13SS, P20SF, P20ST.
    • Posiadają 2 bezpieczniki.
27. Szczotki węglowe Metabo 6x16x20 mm, W 20230, WS2080 (Index 46-029)
    • Wymiary: 6x16x20 mm
    • Numer katalogowy oryginalnej części: 31603384
    • Zastosowanie: Szlifierka kątowa: W 20230, WS 2030, WS 2530, WS2080, W2030, W2530, W 2031X, W 2230, W 2280.
    • Posiadają 2 bezpieczniki.
28. Szczotki węglowe Metabo 5x10x15.5 mm, W9-100, WEV10-125 (Index 46-032)
    • Wymiary: 5x10x15.5 mm
    • Numer katalogowy oryginalnej części: 316033920, 316035510, 316055190 lub 316046900, 343013040
    • Zastosowanie: Nowe W7 W9-100, W9-115, W9-115Quick, W9-125Quick, W9-125Quick, W9-125, WEV10-125Quick, WE 1450-125 RT, WE 1450-150 RT.
    • Każda szczotka posiada 1 bezpiecznik.
29. Szczotki Black-Decker CD105 CD115 EINHELL BT-AG (Index 46-033)
    • Wymiary: 6.3x8x15 mm
    • Numer katalogowy oryginalnej części: 569190-00, 596071-00, 596072-00
    • Zastosowanie: KG 10/11, 75, KS 68, AST6, AST6XC, CD105, CD110, CD115, FG005, KG900, KG915.
    • Posiadają 2 bezpieczniki.
30. Szczotki węglowe Black Decker 6.5x8x15 mm, KG (Index 46-034)
    • Wymiary: 6.5x8x15 mm
    • Numer katalogowy oryginalnej części: 560454-00
    • Zastosowanie: KG 65, 72, 90.
    • Nie posiadają bezpieczników.
31. Szczotki węglowe CELMA 6.2x6.2x16 mm (Index 46-036)
    • Wymiary: 6.2x6.2x16 mm
    • Numer katalogowy oryginalnej części: 1119-110-080
    • Zastosowanie: Wiertarka CELMA stara wiertarka PRCr 350W 500W, PrCr IIB, PRCr 350W, Wiertarka dwubiegowa: PRCr 10/6 II B, PRCr 10/6S, PRCr 10/6ES 500W, Szlifierka oscylacyjna: DBSSg 114, DBSSw 114 II B, Mieszarka: PRDa 120C.
32. Szczotki węglowe Celma 6.4x6.4x20 mm PRCz 16, PRCK 13 BEO, PRDa 120 AEO (Index 46-038)
    • Wymiary: 6.4x6.4x20 mm
    • Numer katalogowy oryginalnej części: 1119-110-042
    • Zastosowanie: Wiertarka udarowa: PRCz 16, wiertarka celma PRCK 13 BEO, mieszarka Celma PRDa 120 AEO.
    • Nie posiadają bezpieczników.
33. Szczotki węglowe Celma PRCb 5x8x19.5 mm (Index 46-039)
    • Wymiary: 5x8x19.5 mm
    • Numer katalogowy oryginalnej części: 1119110062
    • Zastosowanie: PrCb 480W.
    • Posiadają 2 bezpieczniki.
34. Szczotki węglowe szlifierka DeWALT D28135 D28136 D28139 szczotki AGD (Index 46-048)
    • Wymiary: 6.4x10x13 mm
    • Odpowiednik oryginału: 1003860-00, 636128-03, 644503-01
    • Zastosowanie: D 28111, D 28113, D 28116, D 28117, D 28130, D 28130, D 28132, D 28133, D 28134, D28139, Sprzęty AGD.
35. Szczotki DeWalt N442417, DWE4233, DWE4237, DWE4257 (Index 46-084)
    • Wymiary: 6.4x12x14 mm
    • Zastępują numery: N442427 (do: DWE4233, DWE4237, DWE4257) oraz N489059 (do: DWE4246, DWE4277, DWE4257, DWE4238).
36. Szczotki węglowe DeWalt 6x8x16,5, DWE 4050, 4056, 4887 (Index 46-085)
    • Wymiary: 6x8x16,5 mm
    • Numer katalogowy: N183725
    • Zastosowanie: DWE4050 typ 1 typ 2, DWE4051 typ 1 typ 2, DWE4884 typ 1, DWE4887E, DWE4887N typ 1, DWE4157 typ 1, DWE4156 typ 1, DWE4056 typ 1, DWE4057 typ 1.
    • Komplet szczotek posiada dwa bezpieczniki.
