Schemat elektryczny kosiarki i traktorka ogrodowego

Każda kosiarka spalinowa, elektryczna czy traktorek ogrodowy ma w mniejszym lub większym stopniu rozbudowany system elektryczny, który odpowiada za określone funkcje w urządzeniu. I tak w kosiarkach, traktorkach możemy spotkać elektryczne rozruszniki silnika, solenoid (elektromagnes), stacyjki, światła, różnego rodzaju czujniki, regulatory napięcia itp. i to wszystko połączone ze sobą pośrednio lub bezpośrednio za pomocą wiązki kabli, które przysyłają sygnały elektryczne.

System elektryczny jest niezbędny do prawidłowego działania wielu podzespołów. Jest to kolejny podstawowy element traktorka, który jest wyposażony w rozrusznik elektryczny. Ich zadaniem jest uruchomienie, inicjowanie lub też kończenie danego procesu. Działają w różnych konfiguracjach oraz różnych ustawieniach, zawsze jednak działają w systemie zero-jedynkowym.

Kompatybilność części zamiennych

Wiele modeli traktorków i kosiarek korzysta z tych samych lub zamiennych komponentów elektrycznych. Poniżej znajduje się lista przykładowych zastosowań dla konkretnych numerów zamiennych części:

• Pasuje do: Castel Garden F72, J92, TC102, TC122, Honda HF2113, HF2113, HF2315, HF2417, Stiga Estate, Tornado.
• Pasuje do: Alpina BT92, BT102, Castel Garden J92, TC102, TC122.
• Pasuje do: Alpina One 102YH, Castel Garden TC102, TC122, Stiga Estate od 2008 roku.
• Pasuje do: Castel Garden XT140HD, XT170HD, XT200HD, Iseki CM7216H, CM7220H, Stiga Estate 6102HW, Estate 6122HW, Etate 7122HWS, Esate Pro 20.
• Pasuje do: Castel Garden TC102, TC122, XT165HD, XT200HD.
• Pasuje do: GGP TC102, TC122, Alpina BT102, BT122, One 102Y, One 122YH, Castel Garden XT140, XT165HD, Mountfield 1540H, 1840H.

Instalacja elektryczna w traktorkach - szczegółowe omówienie

Użytkownik poszukuje schematu instalacji elektrycznej do traktorka-kosiarki Westwood 12.5 hm, model S1300. Zauważa, że w miejsce stacyjki zamontowano dwupozycyjny przełącznik, a instalacja elektryczna jest chaotyczna. Planuje dodać dodatkowe reflektory LED.

Zmiana biegów w traktorkach

W kontekście zmiany biegów w traktorkach, należy podkreślić, że skrzynie biegów w tego typu pojazdach, zwłaszcza te starsze lub o prostszej konstrukcji, zazwyczaj nie są synchronizowane. Oznacza to, że zmiana biegów podczas jazdy może prowadzić do uszkodzenia skrzyni. Konieczne jest zatrzymanie pojazdu przed zmianą biegu.

Starsze skrzynie biegów, na przykład w ciągnikach rolniczych czy autobusach, wymagały stosowania techniki podwójnego naciśnięcia sprzęgła: raz, aby wyłączyć bieg bieżący, a następnie ponownie, aby wrzucić kolejny bieg. W przypadku skrzyń biegów kosiarek, ze względu na ich delikatniejszą budowę, taka operacja jest niewskazana i może skutkować zgrzytaniem oraz uszkodzeniem skrzyni w krótkim czasie. Kosiarki działają na stałym gazie, co uniemożliwia dopasowanie obrotów silnika do prędkości kół zazębiających się, co było możliwe w maszynach rolniczych.

Dodawanie oświetlenia LED

W przypadku planowanego dodania oświetlenia LED, należy zwrócić uwagę na źródło zasilania. Wiele starszych traktorków posiada instalację opartą na prądzie przemiennym (AC) wychodzącym bezpośrednio z magneta, który służy do zasilania oświetlenia, podczas gdy prąd stały (DC) z akumulatora jest wykorzystywany do innych celów. W niektórych przypadkach oświetlenie może być zasilane bezpośrednio z wyjścia magneta, bez pośrednictwa stacyjki, aby zapewnić odpowiednie obciążenie dla magneta i zapobiec zbyt wysokiemu napięciu.

Jeśli planujesz zastosować oświetlenie LED, warto rozważyć modele, które pracują na prądzie przemiennym (AC), posiadające wbudowany prostownik. Należy jednak zmierzyć napięcie na wyjściu z magneta, aby upewnić się, że nie jest ono zbyt wysokie dla diod LED. Bezpiecznik jest zawsze wskazany dla ochrony instalacji.

Możliwe jest również zasilanie oświetlenia z wyjścia stacyjki, gdzie "+" powinien pojawić się po przekręceniu kluczyka w pozycję rozrusznika. W tym celu można zastosować przekaźnik czasowy, który pozwoli na sterowanie włączaniem i wyłączaniem świateł.

Kontrolka ładowania akumulatora

Dodanie kontrolki braku ładowania akumulatora analogicznej do samochodowej może być trudniejsze w przypadku kosiarek, które często wykorzystują system ładowania oparty na magnecie (dynamo) zamiast alternatora. W samochodach kontrolka jest elementem układu wzbudzenia alternatora i jest sterowana przez regulator napięcia. W kosiarce, gdzie regulator działa na innej zasadzie, prosta metoda wykonania takiej kontrolki może nie być dostępna.

Jednakże, istnieją proste rozwiązania, które mogą dostarczyć informacji o napięciu ładowania. Na rynku dostępne są wskaźniki napięcia, które po podłączeniu do instalacji pokazują aktualny poziom naładowania za pomocą kolorów.

Czujnik zapełnionego kosza

Możliwe jest również dołożenie czujnika zapełnionego kosza. Prosta zasada działania opiera się na mechanicznym czujniku umieszczonym na tylnej ścianie kosiarki, który po wciśnięciu uruchamia sygnał dźwiękowy. Sygnał ten może być tymczasowo wyłączany przyciskiem, a po opróżnieniu kosza i zwolnieniu nacisku na czujnik, cykl zostaje zresetowany, umożliwiając ponowne uruchomienie sygnału po zapełnieniu.

Budowa i działanie kosiarek

Kosiarka elektryczna stanowi nowoczesną alternatywę dla urządzeń spalinowych, cenioną za mniejszą wagę, zwrotność i znacznie cichsze działanie. Silnik kosiarki elektrycznej może osiągać moc około 2000 W, co jest wystarczające do obsługi urządzeń o szerokości koszenia nieprzekraczającej pół metra. W niektórych modelach stosuje się silniki bezszczotkowe, które nie ulegają zużyciu mechanicznemu dzięki braku szczotek.

Praca silnika elektrycznego jest zależna od stałego dostępu do prądu, dlatego kosiarki tego rodzaju zwykle wyposażone są w kabel. Alternatywnym sposobem zasilania jest wykorzystanie akumulatora. Zewnętrzna budowa kosiarki elektrycznej obejmuje nóż wrzecionowy, który jest częścią aparatu tnącego. Aparatura ta zbudowana jest z nieruchomego ostrza oraz kilku dodatkowych noży obracających się na bębnie.

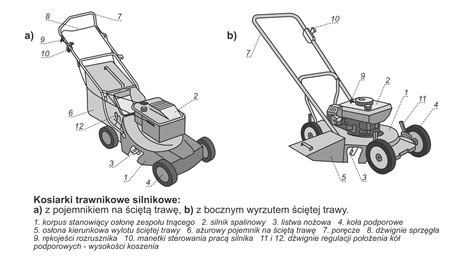

Kosiarka spalinowa - budowa i zasada działania

Kosiarka spalinowa działa na podobnej zasadzie, wykorzystując aparat tnący oparty na nożu wrzecionowym. Aparatura tnąca wymaga regularnego oczyszczania z resztek trawy, najlepiej po każdym użyciu, aby zapobiec zapychaniu się i tę pieniu noża. Ze względu na utrudnione ostrzenie, noże wrzecionowe powinny być ostrzone serwisowo przed rozpoczęciem każdego sezonu.

Budowa silnika kosiarki spalinowej jest tradycyjna, podobna do jednostek stosowanych w innych urządzeniach spalinowych. Napęd w kosiarce spalinowej zazwyczaj łączy się z tylnymi kołami, powodując ich obracanie i czerpiąc energię z silnika. W starszych modelach napęd uruchamiał się automatycznie, co mogło stwarzać zagrożenie. Nowoczesne rozwiązania posiadają moduł z włącznikiem napędu, który zapewnia większe bezpieczeństwo i kontrolę nad urządzeniem.

Rodzaje aparatury tnącej

Oprócz klasycznego noża wrzecionowego, istnieją alternatywne rodzaje aparatury tnącej:

• Rotacyjna aparatura tnąca: Polega na szybkim ruchu obrotowym noży bez przeciwstawnego ostrza. Ten system wymaga większej mocy i koszona trawa znajduje się w bezładzie.
• Kosiarka bijakowa: Wariant rotacyjnej aparatury tnącej, wyposażony w bijaki wirujące z dużą prędkością, które rozdrabniają roślinność. Jest to rozwiązanie odpowiednie do koszenia nieużytków i poboczy.

Wybór odpowiedniej kosiarki zależy od wielkości posesji, rodzaju terenu oraz indywidualnych preferencji użytkownika. Kosiarki z napędem są doskonałym rozwiązaniem dla dużych lub nierównych terenów, podczas gdy modele pchane nadal cieszą się popularnością.
