Cewka zapłonowa w kosiarce NAC: zasada działania, diagnostyka i wymiana

Cewka zapłonowa, choć często niedoceniana przez użytkowników kosiarek spalinowych, odgrywa fundamentalną rolę w funkcjonowaniu całego układu silnikowego. Jest to niepozorny, ale niezwykle ważny element każdej kosiarki spalinowej. Jej rola w generowaniu iskry zapłonowej czyni ją kluczową dla prawidłowego działania całego silnika. Niesprawna lub zużyta cewka może prowadzić do trudności z uruchomieniem kosiarki, nierównej pracy silnika, a nawet jego trwałego uszkodzenia. Regularna diagnostyka, czyszczenie i w razie potrzeby - wymiana - pozwalają zachować sprzęt ogrodniczy w dobrej kondycji przez długie lata. Zrozumienie jej zasady działania, umiejętność diagnozowania usterek i prawidłowej wymiany to klucz do utrzymania sprzętu w sprawności.

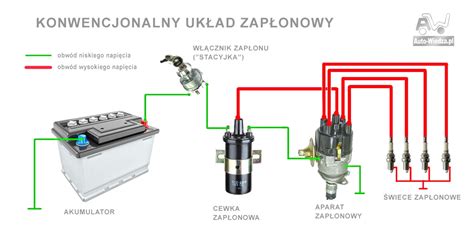

Zasada działania cewki zapłonowej i układu zapłonowego

Cewka zapłonowa to podstawowy komponent układu zapłonowego w kosiarkach spalinowych, takich jak modele NAC. Jej zadaniem jest transformacja niskiego napięcia dostarczanego przez układ elektryczny maszyny na napięcie wysokie - rzędu kilkunastu tysięcy woltów - potrzebne do wytworzenia iskry zapłonowej w świecy. Technicznie rzecz biorąc, cewka składa się z dwóch uzwojeń: pierwotnego i wtórnego.

Indukcja magnetyczna i generowanie iskry

Układ zapłonowy w kosiarkach, pilarkach i podobnych małych silnikach spalinowych opiera się na współdziałaniu magnesu (często neodymowego) zamocowanego na obrotowym kole magnesowym (nazywanym magneto) oraz cewki zapłonowej z dużą liczbą zwojów. W kosiarce obok cewki znajduje się metalowe kółko ze "skrzydełkami", które jest magnesem. To magneto, kręcąc się, co jakiś czas indukuje prąd na cewce, a ta podłączona do świecy daje iskrę w cylindrze. Proces ten wykorzystuje zjawisko indukcji magnetycznej: gdy prąd przepływa przez uzwojenie pierwotne, tworzy się pole magnetyczne, które w momencie jego przerwania indukuje wysokie napięcie w uzwojeniu wtórnym. Ważna jest bardzo mała odległość między magnesem a rdzeniem cewki, co umożliwia powstanie wystarczająco wysokiego napięcia.

Kluczowa jest bardzo mała odległość między magnesem a rdzeniem cewki (około 0,25 - 0,5 mm), co umożliwia powstanie wystarczająco wysokiego napięcia. To, czy magnes jest wystarczająco blisko rdzenia cewki, ma fundamentalne znaczenie. Niezwykle ważna jest odległość koła magnesowego od rdzenia cewki, która powinna wynosić około 0,3-0,5 mm, w zależności od modelu. Wymagana jest również prawidłowa polaryzacja i ułożenie biegunów magnesu względem cewki, aby zmiany strumienia magnetycznego były odpowiednio szybkie i silne. W praktyce eksperymentalnej trudne jest utrzymanie optymalnej odległości i stabilności układu, co wpływa na skuteczność zapłonu. Bez odpowiedniego ułożenia magnesu, prądnica nie ma szans działać, jeśli bieguny Północny i Południowy nie zbliżają się naprzemiennie do cewki.

Elementy układu zapłonowego

• Cewka zapłonowa: przetwarza niskie napięcie na wysokie.
• Magneto (koło magnesowe): obrotowy element z magnesami generujący pole magnetyczne.
• Świeca zapłonowa: generuje iskrę w cylindrze.
• Odczep do gaszenia (niebieski kabelek): Służy do wyłączania zapłonu poprzez zwarcie do masy. Kiedy niebieski kabelek jest podłączony do masy, zapłon jest wyłączony. Odbywa się to na zasadzie dotyku do masy (zwarcie). Jeśli jest odłączony, silnik może działać, ale nie będzie możliwości jego wyłączenia za pomocą stacyjki lub przycisku.
• Przerywacz (mechaniczny lub elektroniczny): W większości prostych kosiarek i pił, szczególnie tych markowych, nie ma fizycznego przerywacza. Kiedy nie ma przerywacza, oznacza to, że mamy cewkę z wbudowanym tranzystorowym przerywaczem. W najprostszych zapłonach jest tylko cewka z odczepem do gaszenia. W bardziej zaawansowanych systemach obecne są dodatkowe elementy, takie jak przerywacz mechaniczny lub elektroniczny, kondensator, tyrystor lub tranzystor, które pozwalają na precyzyjne sterowanie momentem zapłonu i generowanie silniejszej iskry. W niektórych markowych silnikach, np. Briggs & Stratton, stosuje się zapłon elektroniczny z wbudowanymi elementami półprzewodnikowymi. Sam magnes i cewka bez odpowiedniego układu sterującego nie wygenerują iskry o wymaganej charakterystyce czasowej. O ile tanie silniki mają stały kąt zapłonu, to w przypadku sprzętu markowego można spotkać takie ze zmiennym kątem zapłonu zależnym od prędkości obrotowej.

Lokalizacja i rola cewki w kosiarce

W większości kosiarek spalinowych cewka zapłonowa umieszczona jest w pobliżu koła magnesowego (magneto), tuż przy silniku. Jest zintegrowana z układem zapłonowym i połączona z przewodem wysokiego napięcia prowadzącym do świecy. Cewka zapłonowa ma bezpośredni wpływ na prawidłową pracę silnika. Jeśli nie generuje odpowiedniego napięcia, nie dochodzi do zapłonu, a silnik nie uruchomi się lub będzie pracował niestabilnie. Bez niej nie jesteśmy w stanie wykonać pracy, ponieważ odpowiada za dostarczenie wystarczającej ilości energii elektrycznej, aby umożliwić przedostanie się iskry do świecy zapłonowej.

Objawy uszkodzonej cewki zapłonowej

Cewka zapłonowa, jak każdy element elektryczny, ulega zużyciu. Zidentyfikowanie jej uszkodzenia bywa trudne, ponieważ symptomy mogą przypominać inne usterki. Niskiej jakości cewka może szybciej się zużyć. Twój traktorek kosiarka kręci, ale nie chce odpalić? A może gaśnie nagle po 15 minutach koszenia i musi „odpocząć”, zanim znów ruszy? Winowajcą bardzo często jest cewka zapłonowa. Najczęstsze objawy uszkodzonej cewki zapłonowej w kosiarce to m.in.:

• Nierówna praca kosiarki, przerywanie (szarpanie) silnika, który "gubi" zapłony pod obciążeniem (np. podczas koszenia gęstej trawy).
• Spadek mocy silnika.
• Większe zużycie paliwa.
• Brak możliwości odpalenia silnika lub problemy podczas włączania, długie kręcenie rozrusznikiem.
• Silnik gaśnie samoczynnie po krótkim czasie pracy, często po rozgrzaniu.
• Strzelanie (głośne, nieregularne dźwięki) z wydechu.
• Mokra (zalana) świeca zapłonowa, zwłaszcza po próbie uruchomienia lub krótkiej pracy.

Jeśli zauważysz któreś z wymienionych utrudnień, nie bagatelizuj tego. Od razu samodzielnie wymień cewkę zapłonową lub oddaj do profesjonalnego serwisu. Dzięki temu zaoszczędzisz większych kłopotów, czasu i pieniędzy.

Diagnostyka i sprawdzenie cewki zapłonowej

Sprawdzenie cewki zapłonowej w kosiarce jest stosunkowo proste. Ważne: przed wymianą cewki należy upewnić się, że świeca i przewód wysokiego napięcia są sprawne. Sprawdzenie cewki wymaga podstawowej wiedzy technicznej oraz narzędzi, takich jak tester iskry lub miernik wielofunkcyjny (multimetr).

Test iskry

Ta metoda jest zazwyczaj przeprowadzana w pierwszej kolejności podczas analizy silnika.

1. Przygotuj odpowiedni tester iskry.
2. Odłącz przewód wysokiego napięcia od świecy zapłonowej.
3. Jeden koniec testera iskry zaczep o przewód zapłonowy, a drugi o głowicę cylindrów (lub inną masę silnika).
4. Uruchom koło zamachowe (za pomocą sznurka startowego lub rozrusznika elektrycznego).
5. Obserwuj wskazania testera. Jeśli pojawi się iskra, oznacza to, że cewka jest sprawna. Jeśli iskry brak lub jest ona słaba, konieczna jest wymiana.

Ważne: Podczas przeprowadzania testu uważaj na to, aby nie dotknąć żadnych ruchomych części, a przede wszystkim świecy zapłonowej! Pod żadnym pozorem nie dotykaj ruchomych elementów. Gdy to zrobisz, uruchomisz silnik i może dojść do poważnych konsekwencji zdrowotnych. Również istotne jest, aby pracować w suchym i stabilnym otoczeniu. Wilgoć oraz niestabilne podłoże mogą prowadzić do niebezpiecznych sytuacji.

Pomiar rezystancji uzwojeń (multimetrem)

Aby przeprowadzić test cewki zapłonowej, na początku odłącz ją od układu zapłonowego.

1. Odłącz cewkę od układu zapłonowego.
2. Ustaw multimetr na tryb pomiaru rezystancji (omy).
3. Zmierz rezystancję uzwojenia pierwotnego: podłącz końcówki multimetru do pinów uzwojenia pierwotnego (często to jeden pin i masa cewki). Rezystancja pierwotna powinna mieścić się zwykle w granicach 0,2-2 ohmów.
4. Zmierz rezystancję uzwojenia wtórnego: podłącz końcówki multimetru do pinu wysokiego napięcia (gdzie wchodzi fajka świecy) i do masy cewki. Rezystancja wtórna powinna wynosić od kilkuset ohmów do kilku kiloohmów.

Wartości referencyjne mogą się różnić w zależności od modelu cewki, dlatego warto sprawdzić instrukcję serwisową dla konkretnego modelu kosiarki NAC. Nieprawidłowe wartości wskazują na uszkodzenie cewki.

Wymiana cewki zapłonowej w kosiarce

Gdy po sprawdzeniu wiesz już, że cewka jest zużyta, należy dokonać jej wymiany. Wymiana cewki zapłonowej w większości kosiarek to proces stosunkowo prosty i możliwy do wykonania samodzielnie. Wymiana cewki w kosiarce również nie jest trudna. Wystarczy, aby po jej włożeniu prawidłowo ją ułożyć. Podczas wymiany cewki warto przy okazji wymienić świecę zapłonową, a także przewód zapłonowy. Przygotuj nową cewkę zapłonową oraz świecę zapłonową.

Krok po kroku: wymiana cewki

1. Przygotowanie: Obróć kosiarkę na bok na twardej i płaskiej powierzchni, upewniając się, że zbiornik paliwa jest pusty lub zamknięty, aby uniknąć wycieków.
2. Dostęp: Zdejmij osłony silnika, aby uzyskać dostęp do cewki zapłonowej.
3. Demontaż starej cewki:
   • Odkręć mocujące cewkę śruby.
   • Odłącz przewód wysokiego napięcia od świecy oraz inne kable (np. od gaszenia) od cewki.
   • Wyjmij starą cewkę zapłonową.
4. Montaż nowej cewki: W to samo miejsce włóż nową cewkę zapłonową.
5. Ustawienie odstępu (szczeliny powietrznej): To najważniejszy moment. Włóż między cewkę a koło magnesowe szczelinomierz (zazwyczaj 0,25 - 0,35 mm) lub w przypadku braku profesjonalnego narzędzia, wizytówkę (około 0,3 mm) jako dystans. Delikatnie dociśnij cewkę do dystansu i dokręć śruby mocujące. Niektóre modele, jak np. klony Zenoah BC260, mogą wymagać zdemontowania cylindra w celu prawidłowego ustawienia szczeliny powietrznej między cewkomodułem a kołem zamachowym.
6. Podłączenie: Podłącz ponownie przewód zapłonowy do świecy i inne kable do cewki. Dobrze dokręć śruby mocujące.
7. Testowanie: Sprawdź, czy koło zamachowe swobodnie się obraca. Jeśli tak, oznacza to, że wszystko jest w porządku. Załóż pokrywę silnika i gotowe!

Wskazówki dla kosiarki NAC WLBC 260

W przypadku kosiarki NAC WLBC 260, użytkownicy często zgłaszają, że pomimo wymiany cewki (i świecy), kosa odpala od strzała, ale po chwili gaśnie lub nie chce ponownie odpalić, a iskra jest mała. Może to być związane z nieprawidłowym ustawieniem szczeliny. Czasem cewka jest przykręcona w plastiku i dostęp do regulacji jest utrudniony. Ważne jest, aby dokładnie ustawić przerwę między cewką a stojanem (magneto) - zalecane jest .010" czyli około 0.25mm. Filmiki często pokazują jak NIE powinno się mocować takiej cewki bez odpowiedniego ustawienia szczeliny. Upewnij się, czy oryginalny cewkomoduł nie ma ekranowanego przewodu wysokiego napięcia i fajki, co w sprzęcie importowanym, choć rzadko, może stwarzać problemy z przebiciami i nierówną pracą silnika.

Jaką cewkę zapłonową do kosiarki kupić?

Wymiana cewki zapłonowej w kosiarce wiąże się z zakupem nowej. Warto, abyś dobrze dobrał część, by nie uszkodzić sprzętu. Zapomnij o dobieraniu cewki „na wygląd” lub po nazwie kosiarki (np. MTD, Stiga, John Deere czy Husqvarna). Kluczowe dane to model silnika. Dla silników Briggs & Stratton potrzebujesz numeru Model & Type. Dla marek Kohler, Kawasaki czy Loncin szukaj konkretnego kodu modelu.

Cewki różnią się parametrami w zależności od modelu silnika. Nieprawidłowo dobrana cewka może prowadzić do dalszych problemów z zapłonem. Duże znaczenie ma również jakość wykonania poszczególnych produktów. Na pewno nie należy w tym przypadku usilnie szukać oszczędności i sięgać po cewki bezmarkowe i takie, które kuszą bardzo niską ceną. Części tego typu zazwyczaj powstają bowiem z kiepskich materiałów, przez co ich żywotność jest bardzo krótka. Najlepszym wyborem okażą się więc cewki oryginalne, dedykowane do posiadanej przez Ciebie kosiarki, jak również zamienniki dobrych, uznanych firm. Taką samą ostrożność trzeba zachować wówczas, gdy wymieniana jest świeca zapłonowa i przewody.
