Idea budowy własnej kosiarki sadowniczej, często określanej mianem SAM (Samoróbka), zyskuje na popularności wśród właścicieli małych i średnich gospodarstw, a także osób posiadających rozległe tereny zielone. Główną motywacją do podjęcia takiego projektu jest zazwyczaj chęć stworzenia urządzenia idealnie dopasowanego do indywidualnych potrzeb, osiągnięcia znacznych oszczędności w porównaniu z zakupem gotowego sprzętu, a także satysfakcja z pracy własnych rąk. Jak podkreślają konstruktorzy, celem jest często nie tylko efektywne koszenie, ale także uzyskanie estetycznego wyglądu skoszonej łąki, przypominającego rasowy trawnik.
Wielu entuzjastów jest na etapie projektowania i przemyśleń własnej kosiarki, mocno bazującej na koncepcjach kosiarek sadowniczych. Budowa kosiarki SAM pozwala wykorzystać ją również na mniejszych skrawkach terenu. Nawet jeśli efekt końcowy nie będzie to polem golfowym, to z pewnością będzie wyglądał znacznie lepiej niż ugór. Posiadanie sporej ilości materiałów na budowę - takich jak przekładnia, część kół pasowych, koła do podparcia, czy stal - sprawia, że koszty są niewygórowane, a często znacznie niższe niż cena fabrycznej maszyny.
Koncepcje Projektowe Kosiarek Samoróbek
Poniżej przedstawiono dwie główne koncepcje konstrukcyjne kosiarki sadowniczej SAM, omawiane przez pasjonatów mechaniki i rolnictwa.
Projekt 1: Kosiarka do Ciągnika Rolniczego (np. Władek)
Jednym z popularnych pomysłów jest budowa kosiarki przeznaczonej do współpracy z ciągnikiem rolniczym, na przykład Władkiem (T-25). Taka konstrukcja ma działać na zasadzie kosiarko-traktorków, wykorzystując trzy sztywne noże o średnicy 50 cm. Napęd ma być realizowany za pomocą paska klinowego o szerokości 17 mm, pochodzącego z mostu Mercedesa o przełożeniu 3,23, zaadaptowanego jako przekładnia kątowa. Cały system napędzany jest z WOM-u ciągnika.
- Obroty WOM-u będą w granicach 500-540 obr/min, co po przekładni wzrośnie do 1615-1744 obr/min.
- Na wyjściu z przekładni planuje się zastosować koło pasowe na paski 2x17 o średnicy 155 mm.
- Paski będą przekazywały napęd na środkowy wał z nożem i kołem pasowym 80 mm (4x17), skąd napęd zostanie przeniesiony na prawy i lewy wał za pomocą pasków 17 o średnicy 80 mm.
- Po przełożeniu pasowym obroty na wszystkich trzech wałach będą w granicach 3130-3380 obr/min.
Konstrukcja ma być podparta na obrotowych kółkach, co ma zapewnić lżejsze prowadzenie za ciągnikiem na prostych odcinkach i ułatwić manewrowanie na nawrotach. Uważa się, że ciągnik T-25 powinien sobie z tym spokojnie poradzić, a pomimo braku dwustopniowego sprzęgła, koszenie nie powinno sprawiać większych trudności.

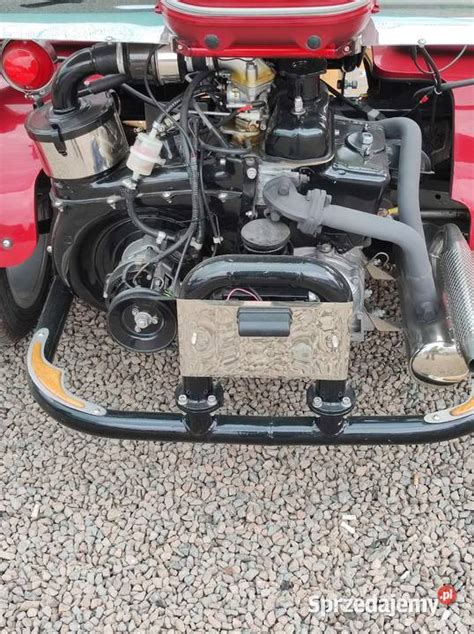

Projekt 2: Kosiarka z Samodzielnym Napędem (Silnik z Fiata 126p)
Inna koncepcja zakłada budowę kosiarki bazującej na rozwiązaniach znanych z kosiarek sadowniczych, ale z własnym źródłem napędu. Proponowany system ma wykorzystywać silnik z Fiata 126p. Napęd z wałka sprzęgłowego silnika ma być przekazywany poprzez przekładnię pasową na most z samochodu BMW (z zespawanymi satelitami). Następnie, ponownie poprzez przekładnię pasową, na piasty z Fiata 126p, do których przykręcone zostaną noże bijakowe. Zastanawiano się nad dwiema konfiguracjami zespołu tnącego:
- Jednym nożem roboczym o szerokości około 180 cm.
- Zdublowanym rozwiązaniem z dwoma nożami, gdzie każdy miałby szerokość około 90-100 cm.
To podejście oferuje większą niezależność od ciągnika, co może być korzystne na mniejszych działkach lub tam, gdzie dostęp do ciągnika jest ograniczony.
Kluczowe Aspekty Konstrukcyjne i Wyzwania
System Napędowy: Paski Klinowe kontra Inne Rozwiązania
Większość traktorków-kosiarek przekazuje napęd na noże właśnie poprzez paski klinowe. Zazwyczaj jeden pasek napędza wszystkie 2 lub 3 noże, a jego szerokość to typowo 13 lub 14 mm. Paski klinowe są cenione za swoją niską cenę, cichą pracę oraz zdolność do zadziałania jako sprzęgło przeciążeniowe - w razie zablokowania noży, pasek ślizga się, chroniąc droższe elementy konstrukcji przed uszkodzeniem. Jest to cecha podobna do rozwiązań stosowanych w kosiarkach rotacyjnych, gdzie zatrzymanie bębnów powoduje ślizganie się pasków, co pozwala na szybkie wyłączenie WOM-u lub cofnięcie bez uszkodzeń.
Alternatywne rozwiązania, takie jak przekładnie zębate, są ciężkie, drogie, zajmują dużo miejsca i wymagają zastosowania sprzęgła. Stosuje się je głównie w bardziej masywnych maszynach typu tłuka. Przekładnie łańcuchowe natomiast są hałaśliwe, drogie w stosunku do pasków, a sam układ wymaga częstej obsługi i szybko się zużywa, co czyni je rzadziej spotykanymi w tego typu kosiarkach.
Mimo zalet, paski mają swoje wyzwania. W niektórych projektach koła pasowe mogą mieć zbyt małą średnicę, a noże pracować przeciwbieżnie, co może wpływać na wydajność. Jednakże, jeśli teren jest równy i koła napędzane są dobrze opasane, paski powinny działać efektywnie. W razie potrzeby można również zastosować więcej pasków klinowych, aby zwiększyć przenoszoną moc.
Prędkość Obwodowa Noży i Bezpieczeństwo
Istotnym parametrem w projektowaniu kosiarki jest prędkość obwodowa noży. Obliczenia dla noża o średnicy 50 cm wskazują na prędkości w zakresie 82-88,5 m/s. Należy jednak pamiętać, że maksymalna zalecana prędkość obwodowa zazwyczaj wynosi około 80 m/s (co odpowiada prawie 290 km/h), a jej przekroczenie może prowadzić do nadmiernego zużycia energii i obciążeń. W przypadku, gdy noże są przystosowane do mniejszych prędkości, konieczne jest zmniejszenie przełożenia kół pasowych. Na etapie projektowania łatwo jest wprowadzać takie zmiany, co pozwala na optymalizację parametrów pracy kosiarki.
Konfiguracja Ostrzy: Jedno czy Wiele Noży?
Dyskusje na temat konfiguracji zespołu tnącego często koncentrują się na wyborze między jednym dużym nożem a kilkoma mniejszymi. Wielu użytkowników zauważyło, że ciągnikowi łatwiej jest pracować z kosiarką wyposażoną w 2-3 mniejsze noże niż z jednym o większej średnicy. Taka konfiguracja może równomierniej rozkładać obciążenie i poprawiać efektywność koszenia, zwłaszcza w trudniejszych warunkach.
Wybór Piast i Łożysk
Jednym z droższych, ale kluczowych elementów konstrukcyjnych kosiarki SAM są piasty z łożyskami. Ważne jest, aby były one solidne i niezawodne. Wielu konstruktorów sugeruje zastosowanie tylnych piast od Fiata 126p. Są one cenione za swoją wytrzymałość, dobre uszczelnienie (z obu stron uszczelniaczem) oraz zastosowanie trwałych łożysk stożkowych, które są bardziej odporne niż kulkowe. Nawet samą półoś z Fiata 126p można wykorzystać, gdyż jest mocniejsza niż przetoczony pręt. Alternatywnie, można wykonać wał na noże wraz z mocowaniem samodzielnie, z odpowiednimi średnicami pod łożyska (np. Fi 30) i koła pasowe (np. Fi 28), z piastą przykręcaną do wału i drobnoskrętnym gwintem M30. Wymaga to jednak specjalistycznej obróbki, np. przetoczenia mocowania koła pod nóż oraz wyfrezowania wpustu pod klin na utwardzonym wałku, co nie jest łatwym zadaniem.
Konstrukcja i Wyważanie Elementów Tnących
Niezależnie od wybranego typu noży, kluczowe jest ich odpowiednie wyważenie. Ramiona z nożami muszą być precyzyjnie wyważone, zwłaszcza przy wysokich prędkościach obrotowych. W przeciwnym razie cała konstrukcja będzie drżała, co prowadzi do szybszego zużycia i potencjalnych uszkodzeń. Jakość materiału, solidność wykonania i dokładne wyważenie to podstawa stabilnej i efektywnej pracy kosiarki.
Podczas wczesnych etapów projektowania, rysunki (nawet te wykonane w prostych programach, takich jak Paint) służą przede wszystkim do zobrazowania koncepcji i kluczowych wymiarów. Nie ma potrzeby zwracać uwagi na idealne proporcje; najważniejsze jest funkcjonalne przedstawienie pomysłu.
Kosiarka Sadownicza SAM a Estetyka Trawnika
Często pojawia się pytanie, czy kosiarka SAM jest w stanie zapewnić wygląd łąki zbliżony do "rasowego trawnika". Doświadczenie pokazuje, że samo koszenie to tylko część sukcesu. Koledzy budujący takie kosiarki zakładają, że chodzi o równe skoszenie trawy, co jest osiągalne. Resztki trawy mogą zostać, ale ich duża część zostanie pod osłoną noży, podobnie jak w innych kosiarkach. Kluczem do uzyskania estetycznego wyglądu jest częstsze koszenie niższej trawy. Przykładem jest kosiarka z jednym nożem, która ma problemy z wysoką trawą koszoną raz w roku. Takie narzędzie "szarpie", zamiast kosić, pozostawiając nieestetyczny efekt. Dlatego, kosiarka SAM, odpowiednio użytkowana (czyli częściej), ma prawo działać skutecznie i znacznie poprawić wygląd terenu.
Warto również pamiętać, że podczas koszenia będzie dużo kurzu i posiekanej trawy, co jest naturalnym efektem pracy każdej kosiarki.
Koszty i Opłacalność Budowy Samoróbki
Budowa kosiarki SAM jest często podyktowana chęcią zmniejszenia kosztów w porównaniu z zakupem fabrycznego sprzętu. Ceny zawieszanych kosiarek dedykowanych do ciągników rolniczych zaczynają się od około 3 tys. złotych. Posiadając już pewne materiały, takie jak przekładnia, część kół pasowych czy stal, można zmieścić się w tej kwocie, a nawet ją znacznie obniżyć. Najdroższymi elementami do zakupu zazwyczaj są piasty z łożyskami, przekładnia oraz koła pasowe. Robocizna to również istotny koszt, ale w przypadku samoróbki jest to "koszt" własnego czasu i pracy.
Praktyczne Doświadczenia i Usprawnienia
Użytkownicy, którzy już zbudowali i przetestowali swoje kosiarki SAM, dzielą się cennymi spostrzeżeniami. Jeden z nich opisuje swoją kosiarkę-rozdrabniacz jako działającą "cichutko" i "elegancko", koszącą nawet wieloletni ugór. Zaskakująco niska jest też konsumpcja paliwa - kubota kosząc 1,6 ha spaliła mniej niż 10 litrów ON, co jest dowodem na efektywność dobrze zaprojektowanej maszyny.
Jednym z minusów, na który zwrócono uwagę, jest trudność w manewrowaniu podczas zawracania. Rozwiązaniem okazało się zamocowanie dwóch kółek na końcu płóz, co na równym polu sprawdziło się w stu procentach. Innym aspektem do rozważenia jest konstrukcja tylnej klapki, która może wpływać na sposób rozrzucania skoszonej trawy w zależności od tego, czy jest podniesiona, czy opuszczona.
Dla osób poszukujących gotowych rozwiązań lub inspiracji, na portalach aukcyjnych można znaleźć używane zespoły tnące, nazywane "kosiskami", pochodzące z kosiarek samojezdnych. Chociaż niektóre z nich mogą być wąskie i lżejsze, istnieją również większe wersje kosiarek ogrodowych, które są solidne i mogą posłużyć jako baza lub źródło pomysłów do konstrukcji SAM. Na przykład, do budowy mniejszej kosiarki (np. do TZ 4) można zaadaptować kosiska z kosiarek ogrodowych.
