Naprawa sprzęgła załączania agregatu tnącego w traktorkach Husqvarna

Artykuł omawia problem z mechanicznym sprzęgłem załączania agregatu tnącego w traktorkach ogrodowych marki Husqvarna, w tym modelach takich jak CTH130, TC138L czy TC38. Opisuje objawy usterki, metody diagnozowania oraz proponuje praktyczne rozwiązania naprawcze, bazując na doświadczeniach użytkowników.

Objawy uszkodzenia sprzęgła agregatu tnącego

Głównym objawem problemu ze sprzęgłem agregatu tnącego jest wyhamowywanie i gaśnięcie silnika podczas podnoszenia dźwigni załączania napędu kosiska. W niektórych przypadkach, zwłaszcza przy dużym obciążeniu, może pojawić się zapach spalenizny i dym, co sugeruje problem z tarczami ciernymi lub ich brakiem.

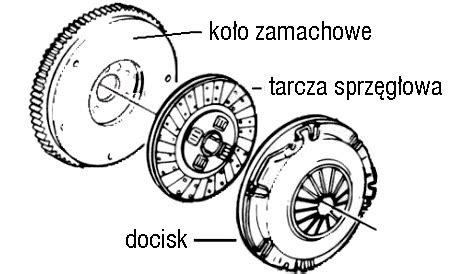

Konstrukcja sprzęgła i dostępne rozwiązania

Sprzęgło w traktorkach Husqvarna, a także w modelach Partnera i innych "marketówek", jest zazwyczaj cierne stalowe, z hamulcem ciernym stalowym. Użytkownicy często zauważają, że konstrukcja ta jest podatna na zużycie, a "zabierak" (z blachy prasowanej) jest zbyt mały w stosunku do obciążenia.

W dyskusjach często pojawia się pytanie, czy na tarczach powinny znajdować się jakieś okładziny. Początkowo sądzono, że sprzęgło nie posiada okładzin, jednakże doświadczenia użytkowników i obserwacje dymienia przy obciążeniu wskazują na możliwość obecności materiału ciernego. Pojawiły się sugestie, że może tam być podkładka fibrowa, która jest typowym materiałem na okładziny hamulcowe i sprzęgła.

Typowe usterki i metody naprawy

Po rozebraniu sprzęgła często okazuje się, że na ząbkowanej tarczy wytarł się wypust (pierścień). Poniżej przedstawiono kilka metod naprawy:

• Dorobienie pierścienia: Można spróbować dorobić nowy pierścień i zamocować go na tarczy.
• Mechaniczna modyfikacja tarczy: Jedno z rozwiązań polega na wytłoczeniu tarczy za pomocą prasy hydraulicznej, tak aby dociskała do drugiej tarczy zewnętrzną częścią.
• Wymiana okładzin na alternatywne: Jeden z użytkowników z powodzeniem zastosował okładziny przetoczone z tarczy sprzęgłowej od URSUSA C-385, umieszczając je luzem (bez nitowania) pomiędzy tarcze dociskowe. Całkowity koszt takiej naprawy to około 35 zł za tarczę plus usługa tokarza.
• Wykorzystanie sprzęgła z klimatyzacji: Teoretycznie były próby wykorzystania sprzęgła z klimatyzacji jako napęd, jednak nie zawsze są one skuteczne.

Warto zwrócić uwagę na stan wieloklinu na talerzu z łożyskiem, który również może ulec wyrobieniu.

Regulacja zespołu tnącego a działanie traktorka

Poprawna regulacja zespołu tnącego w traktorku ogrodowym Husqvarna jest kluczowa nie tylko dla jakości koszenia, ale także dla prawidłowego funkcjonowania maszyny i zapobiegania uszkodzeniom. Wyróżnia się regulację boczną i wzdłużną.

Regulacja boczna zespołu tnącego

Jeśli wysokość koszenia po prawej i lewej stronie nie jest taka sama, należy wykonać regulację boczną:

1. Upewnić się, że ciśnienie we wszystkich 4 oponach jest prawidłowe.
2. Zaparkować produkt na równym podłożu.
3. Ustawić zespół tnący w najwyższej pozycji.
4. Zmierzyć odległość (X) od dolnej krawędzi zespołu tnącego do podłoża z lewej i prawej strony. Odległość musi być taka sama.
5. Poluzować przeciwnakrętki na ogranicznikach wysokości koszenia (znajdują się za zespołem tnącym, przed tylnymi kołami).
6. Wyregulować nakrętki na ogranicznikach wysokości koszenia tak, aby wysokość koszenia zespołu tnącego była taka sama po lewej i prawej stronie (obracanie nakrętek w lewo obniża, w prawo podnosi zespół tnący).
7. Ponownie zmierzyć odległość i w razie potrzeby skorygować.
8. Po zakończeniu regulacji bocznej dokręcić przeciwnakrętki.

OSTRZEŻENIE: Noże na zespole tnącym są ostre i mogą spowodować obrażenia. Zawsze stosować rękawice ochronne.

Regulacja wzdłużna zespołu tnącego

Przed regulacją wzdłużną zespół tnący musi zostać wyregulowany poprzecznie.

1. Upewnić się, że ciśnienie we wszystkich 4 oponach jest prawidłowe.
2. Zaparkować produkt na równym podłożu.
3. Ustawić zespół tnący w najwyższej pozycji.
4. Zmierzyć odległość od dolnej krawędzi zespołu tnącego do podłoża z tyłu (A) i z przodu (B). Odległość z przodu musi być o 5-10 mm mniejsza niż z tyłu.
5. Jeśli konieczna jest regulacja, poluzować przeciwnakrętkę i obrócić nakrętkę na przednim cięgle.

Dźwignie i elementy sterujące w traktorkach Husqvarna

Oryginalna dźwignia wskaźnika napełnienia kosza jest dostępna dla różnych modeli traktorków Husqvarna, takich jak TC238, TC142, TC139T, TC242TX, TC239T, TC342, CTH164T, TC238TX. Numer katalogowy tego elementu to 583 51 03-01.

Dane techniczne wybranych modeli traktorków Husqvarna

Husqvarna TC 138L (960 51 01‑89)

Husqvarna TC 38 (960 51 01‑39)

Wsparcie i gwarancja

W przypadku problemów z produktem objętym gwarancją, Husqvarna zaleca kontakt z najbliższym dilerem w celu sprawdzenia uszkodzeń i zgłoszenia roszczenia. Klienci mogą również zalogować się lub utworzyć konto na stronie MyPages, aby sprawdzić okres gwarancji swojego produktu.
