Jak działa załączanie napędu w kosiarkach traktorkach Husqvarna?

Zrozumienie mechanizmów załączania napędu w kosiarkach traktorkach Husqvarna jest kluczowe dla prawidłowej eksploatacji, diagnostyki problemów oraz utrzymania bezpieczeństwa. W tego typu maszynach występują dwa główne typy napędów: napęd jazdy (odpowiedzialny za poruszanie się traktorka) oraz napęd agregatu tnącego (kosiska), często określany jako PTO (Power Take-Off).

Typy napędów w traktorkach Husqvarna

W traktorkach kosiarkach Husqvarna systemy napędowe są złożone i obejmują zarówno mechanizmy odpowiedzialne za przemieszczanie się maszyny, jak i te, które wprawiają w ruch ostrza tnące. Rozróżnienie tych systemów jest fundamentalne dla zrozumienia, jak funkcjonuje załączanie napędu.

• Napęd jazdy: Jest to układ przeniesienia napędu na koła, umożliwiający traktorkowi poruszanie się. W zależności od modelu może to być skrzynia manualna, hydrostatyczna lub inne rozwiązania.
• Napęd agregatu tnącego (kosiska): Wprowadza w ruch noże tnące. Jest on załączany niezależnie od napędu jazdy i w traktorkach Husqvarna najczęściej realizowany jest za pomocą sprzęgła elektromagnetycznego lub mechanicznego.

Mechanizmy załączania napędu kosiska (PTO)

Załączanie napędu kosiska jest procesem, który wymaga szczególnej uwagi ze względu na bezpieczeństwo i specyfikę działania. W traktorkach Husqvarna spotyka się różne rozwiązania, z których najpopularniejsze to sprzęgła elektromagnetyczne i mechaniczne.

Sprzęgło elektromagnetyczne kosiska

W wielu modelach Husqvarna za załączanie kosiska odpowiada sprzęgło elektromagnetyczne. Kiedy operator załącza kosisko, elektromagnes otrzymuje zasilanie, co powoduje sprzęgnięcie mechaniczne i wprawienie w ruch paska napędzającego noże.

Jednym z problemów, które mogą wystąpić, jest sytuacja, gdy "załączenie kosiska na elektromagnes strasznie telepie traktorem i silnik staje dęba, praktycznie gaśnie". Może to wskazywać na nadmierne obciążenie silnika, uszkodzenie sprzęgła elektromagnetycznego, problemy z masą układu lub uszkodzony solenoid. Jeśli pojawiają się iskry w miejscu styku wajchy kosiska z ząbkami, może to również świadczyć o problemach z masą układu elektrycznego.

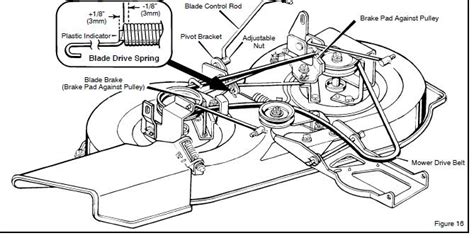

Mechaniczne sprzęgło załączania agregatu tnącego

W starszych lub prostszych modelach, takich jak Husqvarna CTH130, często stosuje się mechaniczne sprzęgło załączania agregatu tnącego. Problem polega na tym, że "podczas podnoszenia dźwigni załączania napędu kosiska silnik wyhamowuje i gaśnie". Taka sytuacja wskazuje na trudności w płynnym załączeniu sprzęgła lub jego zablokowanie.

Konstrukcja takiego sprzęgła jest zazwyczaj cierna, stalowa, z hamulcem ciernym również stalowym. Składa się z dwóch tarcz. Jedna z nich jest połączona z kołem pasowym za pomocą bolców i sprężynek. Do niej poprzez dźwignię i trzy śruty w prowadnicach dociskana jest druga tarcza o średnicy około 18 cm. W dyskusjach pojawia się pytanie, czy na tarczach powinny znajdować się jakieś okładziny. Początkowo sądzono, że sprzęgło jest w pełni stalowe, jednak obserwacje wskazują na możliwość obecności podkładek fibrowych, które stanowią okładziny cierne. Dym i zapach spalenizny podczas dużego obciążenia sugerują, że tarcie może występować między elementami ciernymi, a nie tylko stalą.

Częste usterki mechanicznego sprzęgła obejmują:

• Wytarty wypust (pierścień) na ząbkowanej tarczy środkowej.
• Zużyty wieloklin na talerzu z łożyskiem.
• Ogólnie kiepska konstrukcja zabieraka (z blachy prasowanej) w stosunku do obciążenia.

W przypadku awarii, użytkownicy próbowali różnych metod naprawy, takich jak wytłaczanie tarcz za pomocą prasy hydraulicznej w celu zwiększenia docisku, dorabianie nowego pierścienia lub adaptacja okładzin z innych maszyn, np. z tarczy sprzęgłowej od Ursusa C-385. Należy jednak pamiętać, że takie modyfikacje mogą mieć wpływ na trwałość i bezpieczeństwo.

Systemy bezpieczeństwa a załączanie napędu

Traktorki Husqvarna wyposażone są w szereg systemów bezpieczeństwa, które zapobiegają niekontrolowanemu załączeniu napędu i chronią operatora. Są to kluczowe elementy wpływające na prawidłowe działanie załączania napędu, zarówno jazdy, jak i kosiska.

• Blokady bezpieczeństwa przed rozruchem i załączeniem napędu: Aby silnik mógł zostać uruchomiony i napędy załączone, muszą być spełnione określone warunki. Należy upewnić się, że dźwignia zmiany biegów jest w pozycji neutralnej (N/P), hamulec postojowy jest zaciągnięty, a wałki kosiarki są wyłączone (PTO).
• Elektroniczne moduły bezpieczeństwa: Wiele nowoczesnych traktorków posiada moduły takie jak kontroler fotela (seat controller) czy kontroler PTO (PTO controller). Moduły RIO (Reverse Implement Operation) lub ECU (Engine Control Unit) również mogą odcinać zasilanie cewek, wpływając na załączanie napędu. Ominięcie czujnika fotela może prowadzić do poważnych urazów, jeśli operator zsunie się z siedzenia podczas pracy maszyny.
• Hamulec: Jeżeli "po puszczeniu pedału hamulca silnik się wyłącza, niezależnie od biegu i pozycji kosiwa", świadczy to o prawidłowym działaniu układu bezpieczeństwa, który wymaga zaciągnięcia hamulca dla określonych operacji. Słabo działający hamulec jest poważnym problemem bezpieczeństwa i może być spowodowany problemami z jego mechanizmem.

Warto również pamiętać, że masa elektryczna maszyny musi być równie "gruba" jak przewód plusowy. Zardzewiały most masowy między ramą a silnikiem jest częstym błędem, który może zakłócać działanie wszystkich układów elektrycznych, w tym tych odpowiedzialnych za załączanie napędów.

Załączanie napędu jazdy (przykłady z kosiarek)

Chociaż poniższe przykłady dotyczą kosiarek pchanych z napędem, zasady załączania napędu kół są analogiczne do tych stosowanych w traktorkach, gdzie operator aktywuje mechanizm przenoszący moc silnika na koła.

Kosiarki spalinowe z napędem

Korzystanie z napędu kół w kosiarkach spalinowych zazwyczaj wymaga następujących kroków:

1. Uruchomić urządzenie, ewentualnie pociągając w dół dźwignię hamulca silnikowego, aby uruchomić silnik.
2. Pociągnąć dźwignię napędu w kierunku górnego uchwytu lub uchwytu sterowniczego, aby włączyć napęd.
3. Użyć dźwigni, przycisków + i - lub pokręteł, aby ustawić szybkość napędu, jeśli model kosiarki posiada taką funkcję.
4. Zwolnić dźwignię napędu, aby odłączyć napęd, na przykład w sytuacji zbliżania się do przeszkody. Należy pamiętać, że w przypadku zwolnienia uchwytu hamulca silnikowego napęd zostanie automatycznie zwolniony.
5. Przed pociągnięciem urządzenia do tyłu należy odłączyć napęd i popchnąć je do przodu o około 10 cm. Spowoduje to zwolnienie blokady kół.

Kosiarki akumulatorowe z napędem

W urządzeniach akumulatorowych napęd może być używany zarówno z włączonym, jak i wyłączonym nożem. Procedura jest podobna do kosiarek spalinowych:

1. Uruchomić urządzenie: otworzyć pokrywę akumulatora, umieścić naładowany akumulator, obrócić kluczyk bezpieczeństwa do położenia 1 (w niektórych modelach włączyć panel sterowania).
2. Pociągnąć dźwignię napędu w kierunku górnego uchwytu, aby włączyć napęd.
3. Nacisnąć przyciski + i -, aby ustawić szybkość napędu, jeśli dotyczy to danego modelu.
4. Zwolnić dźwignię napędu, aby odłączyć napęd. Podobnie jak w kosiarkach spalinowych, przed pociągnięciem urządzenia do tyłu należy odłączyć napęd i popchnąć je do przodu o około 10 cm, aby zwolnić blokadę kół.

Rozwiązywanie problemów z napędem

Problemy z załączaniem lub działaniem napędu w traktorkach Husqvarna mogą mieć różne źródła. Kluczowe jest rozróżnienie, czy problem dotyczy napędu jazdy, czy napędu kosiska.

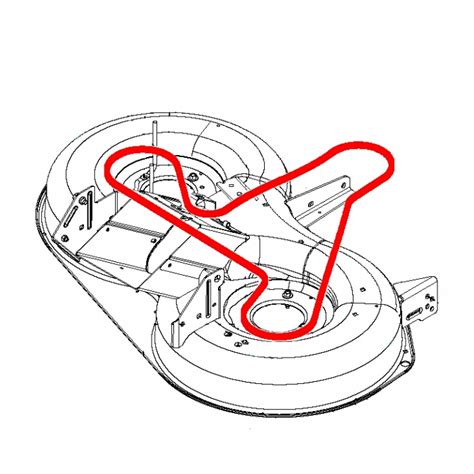

• Problemy z paskami napędowymi: Paski odpowiedzialne za napęd noży (kosiska) oraz paski napędu jazdy ulegają zużyciu. Jeśli "pasek napędu noży" lub "pasek jazdy" jest uszkodzony lub zużyty, może to prowadzić do utraty mocy lub całkowitego braku napędu. "Traktorek ma bardzo słabą moc w jeździe tak jakby się ślizgał pasek ale nie ślizga się, jest nowy oryginalny, moc po dźwięku silnika wszystko ok tylko przeniesienie napędu coś nie tak" - takie objawy wskazują na problem z przeniesieniem napędu, nawet jeśli pasek jest nowy, co może oznaczać problem ze sprzęgłem lub mechanizmem napędowym.
• Uszkodzony solenoid: Chociaż solenoid jest często kojarzony z rozrusznikiem, jego uszkodzenie może wpływać na ogólną sprawność układu elektrycznego i pośrednio na załączanie innych komponentów, w tym sprzęgieł elektromagnetycznych.
• Problemy z układem elektrycznym: Ogólne uszkodzenia w układzie elektrycznym, takie jak przepięcia czy wadliwy regulator napięcia, mogą wpływać na działanie elektromagnesów sprzęgających napędy. Należy także pamiętać o "przerwanym przewodzie masowym" lub skorodowanym "moście masowym między ramą a silnikiem".

Kluczowe aspekty bezpieczeństwa i konserwacji

Dla długiej i bezpiecznej eksploatacji traktorka Husqvarna, istotne są regularna konserwacja i przestrzeganie zasad bezpieczeństwa.

• Prawidłowa masa elektryczna: Upewnienie się, że przewód masowy jest odpowiednio gruby i nie jest skorodowany, jest fundamentalne dla poprawnego działania wszystkich elementów elektrycznych, w tym systemów załączania napędu.
• Unikanie nieautoryzowanych modyfikacji: Producenci w instrukcjach zakazują nieautoryzowanych działań poza obsługą serwisową. "Ślady przepaleń na elektromagnesie lub złączu mogą zostać uznane za "niewłaściwe użytkowanie" i skutkować unieważnieniem gwarancji."
• Regularna kontrola i wymiana komponentów: Regularna wymiana pasków napędowych, kontrola stanu sprzęgieł (zarówno elektromagnetycznych, jak i mechanicznych), oraz dbałość o sprawne działanie hamulca i wszystkich czujników bezpieczeństwa są kluczowe dla uniknięcia awarii i zapewnienia bezpiecznej pracy.
