Pasek napędu noży to kluczowy element w wielu maszynach ogrodniczych, takich jak kosiarki, traktorki czy wertykulatory. Jego zadaniem jest przeniesienie energii z silnika na noże, co pozwala na ich skuteczne działanie. Warto jednak wiedzieć, że pasek może ulec zużyciu lub uszkodzeniu, co wpłynie na wydajność urządzenia. Samodzielna wymiana paska napędu w traktorku-kosiarce jest dość łatwą czynnością, którą można wykonać we własnym zakresie, co pozwala zaoszczędzić nawet kilkaset złotych. Wiele modeli ma podobne rozwiązania, dlatego opisany sposób wymiany paska klinowego jest uniwersalnym przewodnikiem.
Kiedy wymieniać pasek napędu noży?
Pierwszym sygnałem, że pasek napędu noży może wymagać wymiany, jest jego zauważalne zużycie. W miarę eksploatacji urządzenia, pasek może tracić swoją elastyczność i stawać się coraz bardziej luźny. Może to prowadzić do utraty napięcia paska, co z kolei wpłynie na nieprawidłowe działanie maszyny. Kolejnym powodem do wymiany paska napędu noży mogą być uszkodzenia mechaniczne. Pęknięcia, przetarcia czy zerwania mogą wynikać zarówno z naturalnego procesu starzenia się materiału, jak i z niewłaściwej eksploatacji urządzenia. Jeśli zauważymy, że nasze urządzenie zaczyna działać mniej wydajnie, a noże nie są w stanie tak skutecznie kosić czy ciąć jak wcześniej, może to być sygnał do sprawdzenia stanu paska napędu noży. Niewłaściwe napięcie paska lub jego zużycie mogą wpłynąć na prędkość obrotową noży, co z kolei obniża jakość pracy maszyny. Prawidłowo funkcjonujący układ napędowy to podstawa efektywnej pracy każdego traktorka ogrodowego.
Wybór odpowiedniego paska zamiennego
Zanim przystąpimy do naprawy traktorka, należy zaopatrzyć się w odpowiedni dla naszej kosiarki pasek klinowy. Należy jednak pamiętać, że wybór odpowiedniego paska może nie być taki prosty, zwłaszcza jeśli stary pasek jest poszarpany, a odczytanie z niego wymiarów staje się niemożliwe. Istnieje mnóstwo modeli, których serwisy i sklepy nie mają w bazach danych, a czasami warto zakupić pasek „spoza układu”, czyli niededykowany do konkretnej maszyny, ale dobrej jakości i znacznie tańszy.
Jak dobrać pasek klinowy do kosiarki?

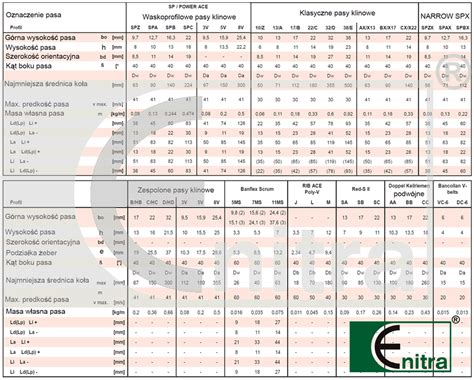

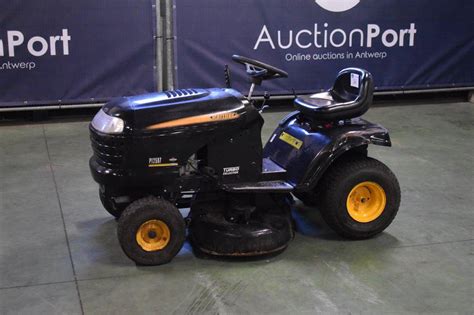

Najprościej jest dobrać wielkość paska napędowego na podstawie fabrycznych danych lub numeru OEM. Jeśli nasz poprzedni pasek nie jest kompletnie zniszczony, możemy dokupić pasek na jego wzór (ale niekoniecznie oryginalny) - należy podać jego długość i szerokość zewnętrzną. Ręcznie najprościej jest zdjąć pomiar po zewnętrznej części i podkreślić to podczas zakupu. Czasem sprzedający podają właśnie wymiar zewnętrzny, ale dla pewności warto o to dopytać. Właściwa długość to tzw. długość normatywna, którą raczej trudno będzie uzyskać w warunkach domowych. Ważne jest także określenie profilu paska (oznaczany literami Z, A, B, C - zgodnie z normami DIN i ISO); w tym celu musimy zmierzyć górną szerokość i wysokość pasa oraz szerokość znamionową. Należy też zwrócić uwagę na szerokość skosów na pasku klinowym (mogą być szersze lub węższe). Jeśli występuje problem z dokładnym doborem paska, ostatecznie można zastosować ten, który ma przede wszystkim odpowiednią długość i szerokość zewnętrzną. Najważniejsze jest optymalne naciągnięcie po ustawieniu napinacza. Przy tym modelu traktorka (Partner P12597) mogło występować nawet 3 rodzaje pasków, co dodatkowo komplikuje dobór.
Parametry techniczne i wymiary paska do Partner P12597
Aby upewnić się, że część będzie pasować idealnie, warto zwrócić uwagę na jej dokładne wymiary. Pasek posiada profil klasyczny klinowy (typ A / 4L). Jego szerokość wynosi 12,7 mm (często oznaczana jako 1/2 cala lub przybliżana do 13 mm w niektórych katalogach). Długość zewnętrzna (La) to 2286 mm. Produkt ten występuje pod numerem katalogowym 75-8920A (często kojarzonym z marką Oregon). Warto zachować te oznaczenia, ponieważ ułatwiają one późniejszą identyfikację części. Precyzyjne wykonanie profilu sprawia, że pas idealnie układa się w rowkach kół pasowych, nie powodując nadmiernych wibracji. Pasek ten jest bezpośrednim zamiennikiem dla oryginalnych części o numerach OEM: 532 19 32-14, 193214, 532 12 59-07, 105732X, 120302X oraz 125907X. Jeżeli w instrukcji obsługi Twojej maszyny lub na starym pasku widnieje któryś z tych numerów, możesz być pewien, że jest to właściwy wybór. Moje dane mówią również o pasku 3/8" x 35", czyli 9,5 x 890 mm, ale nie jest to informacja pewna na 100%.
Kompatybilność z modelami traktorów
Pasek ten charakteryzuje się szeroką kompatybilnością, pasując do wielu popularnych na rynku maszyn. Znajduje zastosowanie przede wszystkim w urządzeniach z grupy Husqvarna, w tym w modelach takich jak LT 131, LT 151, LTH 151 oraz CT 151. Jest to również właściwy wybór dla posiadaczy traktorków marki Partner, w tym modeli P12597, P11597, P1197 i P1295. Oprócz tego produkt pasuje do wybranych maszyn Craftsman (modele 25310, 25362) oraz Jonsered (seria LT 2113 do LT 2216). Lista kompatybilnych urządzeń obejmuje także marki McCulloch (np. M11597, M12538) oraz Poulan i Flymo. Szeroki wachlarz zastosowań sprawia, że jest to uniwersalna część zamienna dla wielu maszyn o podobnej konstrukcji płyty podłogowej i układu napędowego. Jeżeli posiadasz sprzęt jednej z wymienionych marek, istnieje duże prawdopodobieństwo, że jest to właśnie ten element, którego szukasz.
Konstrukcja wzmocniona Kevlarem
To, co wyróżnia ten konkretny pasek klinowy, to zastosowanie kordu z włókna aramidowego, znanego powszechnie jako Kevlar. W przeciwieństwie do standardowych pasków poliestrowych, modele wzmacniane aramidem są znacznie bardziej odporne na rozciąganie. Jest to kluczowe w momencie załączania noży, gdy na układ działają nagłe, duże siły szarpiące. Materiał ten wykazuje także wysoką odporność na pracę w trudnych warunkach. Pasek radzi sobie w szerokim zakresie temperatur, od -30°C do +70°C, co jest istotne przy silnie nagrzewających się elementach silnika. Dodatkowym atutem jest jego odporność na olej i smary, które często pojawiają się w środowisku pracy maszyn ogrodniczych. Zastosowana owijka typu Flex-Weave® zapewnia odpowiednią przyczepność do kół pasowych, jednocześnie chroniąc rdzeń paska przed przetarciem. Konstrukcja jest również antystatyczna, co minimalizuje ryzyko powstawania iskier. Dzięki tym cechom pasek nie tylko wytrzymuje dłużej, ale także pracuje ciszej i stabilniej.
Instrukcja wymiany paska napędu ostrzy
Samodzielna wymiana paska w kosiarce nie jest bardzo skomplikowana, ale wymaga przestrzegania kilku zasad.
Bezpieczeństwo przede wszystkim
Podczas wymiany paska pamiętaj o podstawowych zasadach bezpieczeństwa. Przed przystąpieniem do pracy bezwzględnie odłącz świecę zapłonową, aby zapobiec przypadkowemu uruchomieniu silnika. Zadbaj o swoje bezpieczeństwo i komfort pracy, używając ochronników słuchu oraz okularów ochronnych, które zabezpieczą Cię przed odpryskami kamieni czy gałęzi.
Demontaż starego paska
- Zdejmij pasek z koła napędu skrzyni.
- Wykręć koło napędowe (sprzęgło) silnika i wyjmij pasek.
Montaż nowego paska
Pamiętaj, że pasek napędowy winien być odpowiednio ułożony - szersza część na zewnątrz i nie może być skręcony. Należy także uważać, aby nie był on skręcony i odpowiednio napięty. Prawidłowo zamontowany pas powinien mieć odpowiedni naciąg. Zbyt luźny będzie się ślizgał i przypalał, natomiast zbyt ciasny może doprowadzić do uszkodzenia łożysk w piastach noży. Układ powinien być właściwy dla paska o odpowiedniej długości.
Uwaga: na wielu zdjęciach instruktażowych lub fabrycznych schematach może brakować sprężyny powrotnej. Jest to krótka sprężyna z dwoma zewnętrznymi uchami. Jedno ucho wchodzi do otworu po lewej stronie napinacza, a drugie do otworu w podgięciu podstawy napinacza (element przykręcony dwiema śrubami do obudowy kosiarki). Upewnij się, że taka sprężyna jest obecna i prawidłowo zamontowana w Twoim modelu, ponieważ jest ona kluczowa dla prawidłowego napięcia paska. Brak sprężyny lub jej nieprawidłowy montaż mogą powodować problemy z naciągiem, nawet jeśli pasek jest dobrany prawidłowo.
Wskazówki montażowe i testowanie
Dobierając części zamienne do traktorków ogrodowych, zalecamy kierowanie się przede wszystkim numerem oryginału (OE) z katalogu części. Sam model maszyny to czasem za mało, ponieważ producenci potrafią zmieniać podzespoły w zależności od roku produkcji danej serii. Najpewniejszą metodą jest odczytanie danych z tabliczki znamionowej znajdującej się zazwyczaj pod siedziskiem operatora. Po założeniu nowego elementu warto wykonać krótki test "na sucho", obserwując tor prowadzenia paska. Jeżeli po wymianie paska będziemy słyszeć charakterystyczne, ostre piski, może to oznaczać, że został on za słabo napięty lub jest zabrudzony resztkami paliwa i trawą. Prawidłowo działający pasek klinowy pracuje płynnie i sprawnie nawet przy dużym obciążeniu.
Dodatkowa konserwacja i akcesoria
Wymiana paska napędowego to doskonały moment na krótki przegląd techniczny całej maszyny. Aby układ koszący pracował z pełną wydajnością, warto skontrolować stan noży tnących. Nawet najlepszy napęd nie zapewni ładnego cięcia, jeśli ostrza są tępe lub wygięte. Przy okazji prac serwisowych dobrze jest również rzucić okiem na filtry powietrza oraz stan oleju silnikowego. Kompleksowa konserwacja przeprowadzona raz w sezonie oszczędzi Ci czasu na naprawy w trakcie intensywnych prac wiosennych i letnich. Posiadanie zapasowego kanistra na paliwo to również drobiazg, który usprawnia pracę w terenie.
Skuteczny serwis traktora na przykładzie maszyny Husqvarna
Gwarancja ciągłości pracy
Inwestycja w wysokiej jakości pasek napędowy wzmocniony Kevlarem to decyzja, która przekłada się na spokój i efektywność pracy w ogrodzie. Część ta, produkowana przez uznanych dostawców (takich jak Oregon czy Kramp), spełnia rygorystyczne normy jakościowe, zapewniając trwałość porównywalną lub wyższą od standardowych zamienników. Wybierając ten produkt, otrzymujesz element odporny na trudne warunki, przeciążenia i zmienną temperaturę. Dzięki temu Twój traktorek będzie gotowy do działania zawsze wtedy, gdy trawa zacznie rosnąć. Sprawny pasek pozwala uniknąć przestojów i kosztownych awarii w szczycie sezonu. Jego rola nie ogranicza się tylko do wprawiania noży w ruch, ale także do zabezpieczania silnika przed nagłymi przeciążeniami.
