Instalacja elektryczna w sprzęcie ogrodniczym, takim jak traktory i kosiarki Stiga, jest kluczowym elementem zapewniającym prawidłowe działanie wszystkich podzespołów. Zrozumienie schematu instalacji elektrycznej jest niezbędne do diagnozowania i naprawy ewentualnych usterek, a także do prawidłowego montażu nowych części.
Podstawowe zasady działania instalacji elektrycznej w traktorach Stiga
Większość traktorów ogrodowych, w tym modele marki Stiga, wykorzystuje system elektryczny oparty na akumulatorze i alternatorze (lub cewce ładowania). Podstawowe funkcje, takie jak rozruch silnika, oświetlenie, praca kluczowych podzespołów kosiarki (np. elektromagnesy, pompy) oraz zabezpieczenia, są kontrolowane za pomocą stacyjki i odpowiednich przekaźników.
Stacyjka - serce układu

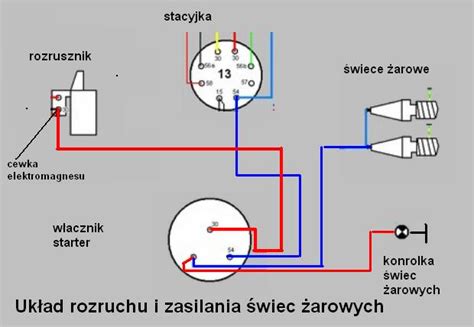

Stacyjka, zazwyczaj wielopinowa, pełni kluczową rolę w zarządzaniu instalacją elektryczną. W typowym układzie, po przekręceniu kluczyka w pozycję "zapłon", następuje zasilenie obwodów odpowiedzialnych za pracę zapłonu, elektrozaworów (np. w gaźniku), pomp paliwa lub sterowników silnika. Dopiero w kolejnej pozycji stacyjki podawany jest impuls na rozrusznik, inicjujący uruchomienie silnika. W niektórych prostszych urządzeniach, takich jak piły czy kosiarki, stacyjka w pozycji wyłączonej może zwierać cewkę zapłonową do masy, co skutkuje wyłączeniem silnika poprzez brak iskry.
Przykładowy problem z podłączeniem stacyjki
Jeden z użytkowników zgłosił problem z podłączeniem stacyjki w kosiarce Stiga 1066 H z 2014 roku. Kosiarka posiadała 4-pinową stacyjkę, ale poprzedni właściciel zamienił ją na przycisk 2-pinowy. Po podłączeniu dwóch przewodów (białego i niebieskiego) kosiarka od razu się uruchamiała, a po przekręceniu stacyjki w pozycję zapłonu odzywał się rozrusznik, co wskazuje na nieprawidłową kolejność działania. W tym przypadku, przewód fioletowy wychodzący od stycznika łączył się z żółto-zielonym, co sugerowało ingerencję w oryginalną instalację.
W takich sytuacjach, aby zdiagnozować problem, zaleca się użycie żarówki kontrolnej do sprawdzenia, jakie napięcia występują na poszczególnych przewodach po włączeniu zapłonu. Należy również zwrócić uwagę, czy w maszynie znajduje się deska wskaźników, która zapala się po włączeniu stacyjki.
Specyficzne modele i schematy
Poszukiwanie konkretnych schematów instalacji elektrycznych jest częstym problemem wśród użytkowników sprzętu Stiga. Poniżej zebrano informacje dotyczące poszukiwania schematów dla różnych modeli:
Stiga Park
- Użytkownicy poszukują schematu instalacji elektrycznej do traktorka Stiga Park 2000, produkowanego w latach 1974-1984, w wersji H z hydraulicznym napędem kosiska.
Inne modele Stiga
- Poszukiwany jest schemat instalacji elektrycznej do rozdrabniacza gałęzi Stiga Bio Silent 2500, ze szczególnym uwzględnieniem podłączenia okablowania do przekaźników i sterownika oraz oznaczeń kolorów przewodów.
- Użytkownik poszukuje schematów elektrycznych do traktorka GGP 122 Hydro 22HP marki Stiga, który został uszkodzony przez odcięte przewody i usunięte czujniki.
- Istnieje problem z podłączeniem nowego modułu elektronicznego do pilarki Stihl MSE220C (choć nie jest to bezpośrednio Stiga, często części elektryczne bywają podobne lub użytkownicy szukają informacji w podobnych źródłach).
- W dyskusji pojawił się problem uszkodzonej ładowarki Stiga SCG 48 AE, gdzie uszkodzeniu uległ mosfet i elementy na płytce drukowanej.
Dodatkowe informacje i porady
W przypadku braku gotowego schematu, pomocne może być:
- Analiza istniejącego okablowania: Dokładne obejrzenie podłączeń, identyfikacja kolorów przewodów i ich połączeń.
- Metoda prób i błędów (z ostrożnością): Użycie żarówki kontrolnej do identyfikacji przewodów pod napięciem.
- Forum internetowe i grupy tematyczne: Wiele problemów z instalacją elektryczną zostało już rozwiązanych przez innych użytkowników.
- Instrukcje serwisowe: Jeśli są dostępne, mogą zawierać szczegółowe schematy i opisy działania układów.
Należy pamiętać, że ingerencja w instalację elektryczną bez odpowiedniej wiedzy może prowadzić do dalszych uszkodzeń lub stanowić zagrożenie. W przypadku wątpliwości, zaleca się skonsultowanie się z wykwalifikowanym serwisantem.
