Układ Napędowy w Kosiarkach Traktorkach: Budowa, Działanie i Konserwacja

Dla wielu właścicieli ogrodów, kosiarka z napędem, a zwłaszcza kosiarka traktorek, to prawdziwe błogosławieństwo. Mechanizm napędowy sprawia, że koszenie trawnika, szczególnie tego o większej powierzchni czy z nierównościami, przestaje być uciążliwym obowiązkiem, a staje się znacznie przyjemniejszą czynnością. Zrozumienie jego działania to pierwszy krok do efektywnego użytkowania i konserwacji. Ten artykuł to kompleksowy przewodnik po mechanizmach napędowych w kosiarkach spalinowych i traktorkach, który krok po kroku wyjaśni, jak działa ten sprytny system, jakie są jego kluczowe komponenty, typowe usterki oraz jak o niego dbać.

Ewolucja Kosiarek: Od Pchania do Samoczynnej Jazdy

Historia kosiarek to fascynująca podróż od prostych, ręcznych urządzeń, które wymagały sporej siły mięśni, do zaawansowanych maszyn z napędem, a nawet robotów koszących. Początkowo kosiarki były wyłącznie pchane, a ich efektywność zależała w dużej mierze od kondycji operatora. Wprowadzenie silników spalinowych było rewolucją, ale początkowo napędzały one jedynie ostrza tnące. Prawdziwy przełom nastąpił, gdy inżynierowie wpadli na pomysł, aby wykorzystać moc silnika również do napędzania kół. To rozwiązanie, choć proste w koncepcji, całkowicie zmieniło komfort pracy w ogrodzie, sprawiając, że koszenie stało się dostępne dla szerszego grona użytkowników, niezależnie od ich siły fizycznej. Dziś napęd jest standardem w wielu modelach, a jego rola w efektywności i wygodzie pracy jest nie do przecenienia.

Jak Działa Napęd w Kosiarce Traktorku? Krok po Kroku

Zrozumienie, jak moc z silnika trafia na koła i na noże tnące, może wydawać się skomplikowane, ale w rzeczywistości jest to logiczny ciąg zdarzeń. Poznaj proces działania układu napędowego.

1. Silnik jako Serce Układu

Wszystko zaczyna się od silnika spalinowego. To on jest źródłem energii, która napędza zarówno ostrza tnące, jak i system napędowy odpowiedzialny za ruch maszyny. Kiedy uruchamiasz kosiarkę, silnik zaczyna pracować, generując ruch obrotowy. Ta energia mechaniczna jest przekazywana na wał korbowy, który jest centralnym punktem, z którego moc rozchodzi się na pozostałe elementy.

2. Pasek Napędowy: Cichy Bohater Przenoszący Moc

Bezpośrednio do wału silnika przymocowane jest koło pasowe, na którym spoczywa pasek napędowy. Ten pasek, często klinowy lub zębaty, jest niczym most, który łączy silnik z przekładnią napędową kół lub z mechanizmem tnącym. Kiedy wał silnika się obraca, pasek przenosi ten ruch obrotowy na odpowiednie podzespoły. Jest to kluczowy element, który musi być w dobrym stanie, aby napęd działał płynnie i efektywnie.

3. Przekładnia Napędowa: Zmiana Prędkości w Siłę

Pasek napędowy dostarcza ruch obrotowy do przekładni napędowej, którą często nazywamy mechanizmem różnicowym. To tutaj dzieje się prawdziwa magia. Silnik generuje bardzo wysoką prędkość obrotową, która byłaby zbyt duża, aby efektywnie napędzać koła kosiarki. Zadaniem przekładni jest zredukowanie tej prędkości do poziomu odpowiedniego dla ruchu kosiarki, jednocześnie zwiększając moment obrotowy. Dzięki temu koła mają wystarczającą siłę, aby pchać kosiarkę do przodu, nawet przez gęstą trawę. W praktyce oznacza to, że przekładnia zmienia szybkie, ale słabe obroty w wolniejsze, ale znacznie silniejsze.

4. Aktywacja Napędu i Ruch Kół

Aby napęd kół został aktywowany, musisz zazwyczaj nacisnąć specjalną dźwignię przy uchwycie kosiarki lub pedał w traktorku. Ta dźwignia jest połączona z mechanizmem przekładni za pomocą linki napędu. Naciśnięcie dźwigni powoduje napięcie linki, co z kolei załącza sprzęgło w przekładni. Sprzęgło łączy przekładnię z osią kół napędowych (najczęściej tylnych). W tym momencie moc z przekładni jest przekazywana na zębatki wewnątrz kół, które zazębiają się z mechanizmem i wprawiają kosiarkę w ruch. To właśnie ten moment, kiedy czujesz, jak kosiarka zaczyna "ciągnąć" do przodu, a Ty tylko delikatnie korygujesz jej tor jazdy.

Kluczowe Komponenty Systemu Napędowego

Aby w pełni zrozumieć, jak działa napęd w kosiarce traktorku, warto przyjrzeć się bliżej poszczególnym elementom, które tworzą ten złożony, ale niezwykle efektywny system. Każdy z nich pełni kluczową rolę i od jego kondycji zależy sprawność całej maszyny.

Przekładnia Napędowa (Dyferencjał): Mózg Operacji

Przekładnia napędowa, często nazywana dyferencjałem, to bez wątpienia mózg całego systemu napędowego. Jest to zamknięty podzespół, w którego wnętrzu znajduje się zestaw zębatek. Jej głównym zadaniem jest redukcja prędkości obrotowej pochodzącej z silnika i zwiększenie momentu obrotowego, a następnie przeniesienie go na oś kół. To dzięki niej kosiarka porusza się ze stałą, odpowiednią prędkością. Zębatki wewnątrz przekładni są narażone na zużycie, a uderzenie w twardą przeszkodę może doprowadzić do ich uszkodzenia, co często objawia się nieprzyjemnymi zgrzytami lub całkowitym brakiem napędu.

Paski Napędowe: Serce Układu Przeniesienia Mocy

Paski to kluczowe elementy w systemach przeniesienia mocy zarówno dla napędu kół, jak i dla napędu noży tnących. Pełnią funkcję cichego i płynnego przenoszenia ruchu.

Budowa Paska Klinowego

Każdy pas klinowy składa się właściwie z trzech warstw:

• Warstwa nośna: To linki wykonane z najróżniejszych materiałów, takich jak stal, poliester czy aramid, odpowiedzialne za przenoszenie sił rozciągających.
• Warstwa podatna: Zazwyczaj mieszanka gumy i kauczuku, co decyduje o elastyczności paska.
• Osnowa: Wykonana z materiałów wykazujących odporność na oleje oraz szkodliwe czynniki zewnętrzne, w tym zmiany temperatury.

Dodatkowo całość paska jest zwykle zabezpieczona taśmą tkaninową poddaną wulkanizacji, co znacząco wpływa na trwałość i decyduje o solidności wykonania.

Rola Paska Klinowego w Przekładni Pasowej

Pas klinowy, w połączeniu z kołem pasowym, tworzy tzw. przekładnię pasową. Jest to mechanizm, dzięki któremu w sposób cichy i płynny przenoszony jest ruch. Odpowiednie dopasowanie paska do koła sprawia, że ryzyko jego pęknięcia jest minimalne, a całość potrafi wytrzymać nawet bardzo duże obciążenia. Paski klinowe stosowane w przemyśle różnią się od tych do kosiarek - w traktorkach ogrodowych są zdecydowanie bardziej elastyczne i odznaczają się większą przyczepnością.

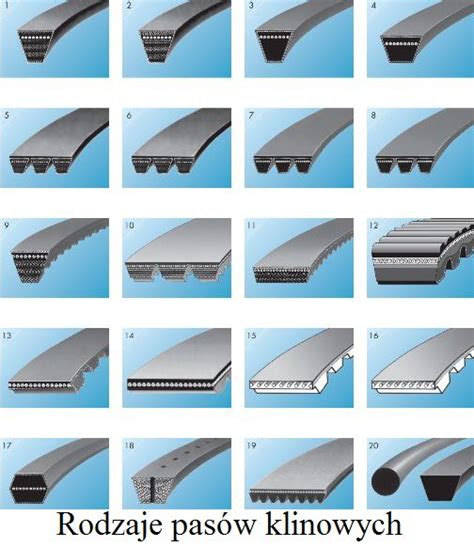

Rodzaje Pasków Klinowych w Kosiarkach i Traktorkach

Paski klinowe możemy podzielić na kilka rodzajów ze względu na wygląd, przeznaczenie i długość. Zanim przystąpimy do szukania paska, warto zapoznać się z jego rodzajami, co usprawni wybór i uchroni przed pochopnym zakupem.

• Paski klinowe klasyczne (normalnoprofilowe): Najbardziej powszechne, uniwersalne.
• Paski klinowe uzębione: Posiadają uzębienie zwiększające precyzję pracy i wydajność, minimalizując poślizg.
• Paski dwustronne klinowe: Działają podobnie jak paski zębate, jednak ich ząbki znajdują się po dwóch stronach paska, co pozwala na przenoszenie mocy z obu stron.
• Paski wieloklinowe: Połączenie pasków klinowych i płaskich, co przekłada się na przenoszenie większej ilości mocy i większą elastyczność.
• Paski klinowe ze ściętymi bokami i okryciem (wąskoprofilowe): Charakteryzują się niewielkim poślizgiem i biernym uzębieniem wewnętrznym, przenosząc większą moc niż inne pasy o podobnych wymiarach.
• Paski klinowe zębate: Posiadają zarówno wewnętrzne, jak i zewnętrzne uzębienie, są bardzo elastyczne i wytrzymałe dzięki tarciu wewnętrznemu.
• Paski klinowe zespolone: Konstrukcje składające się z kilku pasków klinowych o tych samych wymiarach, połączonych taśmą łączącą. Lepiej przenoszą obciążenie udarowe, m.in. dzięki braku poślizgu.

W kontekście kosiarek i traktorków często spotykamy specyficzne oznaczenia profili i długości, takie jak paski dwustronne AA, paski zębate, a także paski 1/2", 5/8", 3/8" i Z (czyli 10 mm). Ważne jest precyzyjne dopasowanie paska do modelu maszyny.

Pasek Napędu Kół a Pasek Napędu Noży

W kosiarkach traktorkach zazwyczaj występują dwa główne systemy paskowe:

• Pasek napędu kół: Przenosi moc z silnika na przekładnię, a następnie na koła napędowe, wprawiając maszynę w ruch.
• Pasek napędu noży: Przenosi energię z silnika na noże tnące, umożliwiając koszenie trawy. Oba paski są kluczowe dla prawidłowego funkcjonowania urządzenia i podlegają zużyciu eksploatacyjnemu.

Linka i Dźwignia Napędu: Twoje Centrum Sterowania

Linka napędu to mechaniczne połączenie między dźwignią, którą naciskasz na uchwycie kosiarki (lub pedałem w traktorku), a mechanizmem sprzęgła w przekładni. Jej funkcja jest prosta, ale kluczowa: umożliwia załączanie i rozłączanie napędu. Kiedy naciskasz dźwignię, linka napina się, a sprzęgło w przekładni się załącza, przekazując moc na koła. Zwolnienie dźwigni rozluźnia linkę, rozłączając napęd. Prawidłowa regulacja naciągu linki jest niezwykle ważna - zbyt luźna linka może sprawić, że napęd nie będzie się załączał w pełni, a zbyt napięta może powodować ciągłe, niepożądane załączenie napędu.

Koła Napędowe i Ich Wewnętrzne Zębatki

Ostatnim, ale nie mniej ważnym elementem są koła napędowe, które najczęściej znajdują się z tyłu kosiarki. To one mają bezpośredni kontakt z podłożem i wprawiają kosiarkę w ruch. W ich wnętrzu, a dokładniej w piaście, znajdują się specjalne zębatki, które zazębiają się z mechanizmem przekładni. Kiedy przekładnia obraca oś, te zębatki przenoszą ruch na opony kół.

Najczęstsze Usterki Układu Napędowego i Ich Diagnoza

Nawet najlepiej konserwowany sprzęt może czasem odmówić posłuszeństwa. Kiedy napęd w kosiarce traktorku przestaje działać, zazwyczaj winne są konkretne, powtarzające się problemy. Znając je, możesz szybko zdiagnozować usterkę i często samodzielnie ją naprawić.

1. Zużyty lub Zerwany Pasek Napędowy

To chyba najczęstsza przyczyna problemów z napędem kół lub noży. Zużyty pasek napędowy może objawiać się piszczeniem, zwłaszcza podczas załączania napędu lub przy niskich temperaturach, lub ślizganiem się, co skutkuje tym, że kosiarka porusza się wolniej lub zrywami, a noże nie obracają się z pełną mocą. W przypadku całkowitego zerwania paska, napęd po prostu przestaje działać. Diagnoza jest prosta: wystarczy przewrócić kosiarkę na bok (pamiętając o odłączeniu świecy zapłonowej i opróżnieniu zbiornika paliwa!) i wizualnie ocenić stan paska. Szukaj pęknięć, przetarć, postrzępionych krawędzi, mikropęknięć od strony roboczej lub nadmiernego luzu. Jeśli pasek wygląda na zużyty, wymiana na nowy zazwyczaj rozwiązuje problem.

2. Uszkodzona Przekładnia Napędowa

Uszkodzenie przekładni to poważniejsza sprawa. Może do niego dojść na skutek uderzenia kosiarką w twardą przeszkodę (np. kamień czy korzeń) lub po prostu z powodu naturalnego zużycia zębatek w jej wnętrzu. Objawy są zazwyczaj bardzo wyraźne: niepokojące zgrzyty, stukanie lub głośny hałas dochodzący z okolic kół napędowych. W skrajnych przypadkach napęd może całkowicie się zablokować lub działać jedynie z ogromnym oporem. W takiej sytuacji często konieczna jest wymiana całej przekładni, choć w niektórych modelach można spróbować wymienić same zębatki, jeśli są dostępne jako części zamienne. To już zadanie dla bardziej zaawansowanych majsterkowiczów lub serwisu.

3. Poluzowana lub Zerwana Linka Napędu

Problemy z linką napędu są równie powszechne. Linka może się rozciągnąć, co prowadzi do zbyt luźnego naciągu i braku pełnego załączania napędu. W efekcie, po naciśnięciu dźwigni, kosiarka może w ogóle nie ruszyć lub ruszać się bardzo ospale. W najgorszym przypadku linka może się zerwać, co całkowicie uniemożliwi załączenie napędu. Diagnoza jest prosta: sprawdź, czy dźwignia napędu stawia odpowiedni opór i czy linka jest nienaruszona. Często wystarczy regulacja naciągu linki za pomocą specjalnej śruby, aby przywrócić napęd do pełnej sprawności.

4. Zanieczyszczenia i Zużyte Zębatki w Kołach

Niepozorne zanieczyszczenia mogą sprawić wiele kłopotów. Nagromadzona trawa, błoto, kurz czy nawet drobne kamyki mogą blokować swobodny ruch mechanizmu napędowego, zwłaszcza w okolicach kół. To może prowadzić do tego, że napęd działa z oporem, "szarpie" lub w ogóle nie przenosi mocy. Dodatkowo, wewnętrzne zębatki w kołach napędowych, które zazębiają się z przekładnią, mogą z czasem ulec zużyciu. Kiedy tak się dzieje, napęd może "przeskakiwać", a koła nie będą obracać się płynnie, mimo że słyszysz, jak przekładnia pracuje. Regularne czyszczenie i kontrola stanu tych zębatek to podstawa, aby uniknąć tego typu problemów.

Konserwacja i Pielęgnacja Układu Napędowego

Zrozumienie działania napędu to jedno, ale prawdziwa sztuka polega na tym, aby utrzymać go w doskonałej kondycji przez wiele sezonów. Regularna konserwacja to klucz do długowieczności i bezawaryjnej pracy Twojej kosiarki traktorka. Oto kilka prostych wskazówek, które z pewnością Ci w tym pomogą.

Regularne Czyszczenie

To może wydawać się oczywiste, ale jest absolutnie fundamentalne. Po każdym koszeniu, a zwłaszcza po pracy w mokrej lub gęstej trawie, koniecznie oczyść mechanizm napędowy i system pasków z resztek trawy, błota i innych zanieczyszczeń. Nagromadzony brud może blokować ruchome części, prowadzić do przegrzewania, a nawet uszkodzić paski i przekładnię. Użyj szczotki, sprężonego powietrza lub nawet myjki ciśnieniowej (z umiarem i ostrożnie, aby nie wlać wody tam, gdzie nie powinna). Czysty napęd to sprawny napęd.

Kontrola i Wymiana Paska Napędowego

Pasek napędowy to element eksploatacyjny, który zużywa się z czasem. Powinieneś go sprawdzać przynajmniej raz na sezon, a najlepiej co kilka koszeń, zwłaszcza jeśli kosisz dużo. Przewróć kosiarkę na bok (pamiętaj o środkach bezpieczeństwa!), aby mieć dobry dostęp do paska. Szukaj wszelkich oznak zużycia: pęknięć, przetarć, postrzępionych krawędzi, nadmiernego rozciągnięcia lub poluzowania. Sprawdź również jego naciąg - pasek powinien być napięty, ale nie na tyle, by stawiać ogromny opór. Najpopularniejszym objawem zużytego paska jest głośny pisk wydawany podczas pracy, szczególnie podczas uruchamiania kosiarki lub w niższych temperaturach. Dźwięki te świadczą o tym, że guma odpowiadająca za przyczepność jest już na tyle wytarta, że pasek trze po rolkach napędzających. Mikropęknięcia od strony roboczej to również jasny sygnał do wymiany paska na nowy. Jeśli zauważysz jakiekolwiek niepokojące objawy, rozważ wymianę paska. To niewielki koszt w porównaniu do potencjalnych problemów, jakie może spowodować zerwany pasek w środku sezonu.

Jak naciągnąć i wymienić pasek napędu w kosiarce?

Pierwszą i najważniejszą rzeczą, jaką musisz zrobić, zanim wykonasz jakiekolwiek działania przy kosiarce, jest zakup nowego paska klinowego, odpowiednio dopasowanego do modelu. Wszystkich działań dokonujemy przy wyłączonym sprzęcie i odłączonej świecy zapłonowej. Aby naciągnąć lub wymienić pasek, należy zacząć od demontażu agregatu tnącego (jeśli to pasek napędu noży) lub obudowy, by uzyskać dostęp do paska napędu kół. Następnie:

1. Poluzuj napinacz paska.
2. Wykręć koło napędowe paska, które znajduje się tuż pod silnikiem.
3. Wysuń stary pasek i w jego miejsce zamontuj nowy.
4. Naciągnięcie paska odbywa się przez koło napinacza i sprężynę na niego założoną. Sprężynę nakłada się na śrubę lub uchwyt oraz drugą śrubę, która znajduje się w podwoziu.
5. Po dokonaniu tej czynności pasek nie powinien ocierać się o sprężynę ani wydawać żadnych niepokojących dźwięków. Pasek musi być dobrze napięty - jeśli będzie zbyt poluzowany, zacznie się ślizgać i hałasować, z kolei nadmierne naprężenie może doprowadzić do uszkodzeń.

Zanim przystąpisz do zamontowania paska, koniecznie sprawdź ustawienie kół pasowych i zadbaj o to, by ich powierzchnia była wygładzona. Sam pasek podczas zakładania nie może być zbytnio wyginany, a już zwłaszcza należy zrezygnować z korzystania przy tym z ostrych narzędzi.

Regulacja Linki Napędu

Linka napędu, podobnie jak pasek, może się z czasem rozciągnąć. Objawem jest zazwyczaj to, że napęd załącza się z opóźnieniem, jest słaby lub w ogóle nie reaguje na naciśnięcie dźwigni. Na szczęście regulacja naciągu linki jest zazwyczaj bardzo prosta. Większość kosiarek posiada śrubę regulacyjną (często z nakrętką kontrującą) umieszczoną przy uchwycie kosiarki lub w pobliżu mocowania linki do przekładni. Poluzuj nakrętkę kontrującą, a następnie wkręcaj lub wykręcaj śrubę regulacyjną, aż uzyskasz odpowiedni naciąg. Pamiętaj, aby nie przesadzić - linka powinna być napięta na tyle, by napęd załączał się pewnie, ale nie tak mocno, by powodować ciągłe załączenie napędu lub nadmierne obciążenie mechanizmu. Po regulacji zawsze dokręć nakrętkę kontrującą.

Wybór i Zakup Paska

Kupując nowy pasek klinowy do traktorka ogrodowego, zdecydowanie warto zwrócić uwagę na producenta. Kupno produktu od sprawdzonej marki zapewni spokój o zainwestowane pieniądze i gwarancję trwałości. Firmy znajdujące się na rynku od lat i cieszące się dobrymi opiniami to także gwarancja jakości. Stosowanie części do kosiarek dedykowanych do odpowiedniego modelu zapewni, że wszystkie elementy będą doskonale do siebie pasować. Do uznanych producentów należą:

• Husqvarna - powstała już w XVII wieku, znana z produkcji wysokiej jakości sprzętu.
• Honda - japońskie przedsiębiorstwo, największy na świecie producent silników, w tym również tych przeznaczonych do kosiarek i traktorków ogrodowych.
• Stiga - szwedzka marka, specjalizująca się w produkcji sprzętu ogrodniczego od 1934 roku.
• John Deere - firma działająca od 1837 roku, zdobyła uznanie w ponad 30 krajach.

Dodatkowo na rynku są dostępne specjalne preparaty do pasków klinowych, umożliwiające ich konserwację. Eliminują ślizganie się i jednocześnie przedłużają żywotność materiałów. Zazwyczaj są aplikowane przy pomocy sprayu.
