Wymiana Paska Klinowego w Traktorku Kosiarkowym: Kompletny Przewodnik

Kosiarki samojezdne, potocznie nazywane traktorkami kosiarkowymi, są niezastąpionym narzędziem do pielęgnacji większych powierzchni trawników. Jak każde urządzenie mechaniczne, z czasem ulegają zużyciu, a jednym z najczęściej wymienianych elementów eksploatacyjnych jest pasek klinowy. Jego stan ma kluczowe znaczenie dla prawidłowego funkcjonowania napędu jazdy oraz agregatu tnącego. W tym artykule przedstawiamy szczegółową instrukcję wymiany paska klinowego, bazując na doświadczeniach użytkowników traktorków, w tym modelu Verts Loisirs VLG T20 H122A oraz podobnych maszyn, takich jak Husqvarna GTH 2548 czy MTD.

Rozpoznanie Problemów z Paskiem Klinowym

Brak napędu w traktorku lub problemy z koszeniem mogą skutecznie pokrzyżować plany związane z pielęgnacją ogrodu. Na szczęście, w wielu przypadkach przyczyną tych kłopotów jest po prostu zużyty pasek. Zanim zabierzesz się za narzędzia, warto upewnić się, że problem faktycznie leży po stronie paska. Istnieje kilka sygnałów, które powinny wzbudzić Twoją czujność.

Sygnały Zużycia Paska

• Charakterystyczny pisk: Najczęściej jest to charakterystyczny pisk wydobywający się spod traktorka, zwłaszcza podczas obciążenia.
• Nierówne koszenie: Możesz również zauważyć, że koszenie jest nierówne, a noże nie obracają się z odpowiednią prędkością.
• Brak napędu kół: Bardziej drastyczne objawy to brak napędu kół, co uniemożliwia poruszanie się traktorka, lub brak obrotów noży, przez co maszyna przestaje kosić.
• Widoczne uszkodzenia paska: Warto też przyjrzeć się samemu paskowi - widoczne pęknięcia, postrzępienia, przetarcia czy wyślizganie to oczywiste dowody na jego zużycie i konieczność wymiany.

Rozróżnianie Pasków: Napęd Jazdy vs. Agregat Tnący

W większości traktorków znajdziemy dwa kluczowe paski: jeden odpowiedzialny za napędzanie noży tnących (tzw. pasek kosiska lub agregatu tnącego) oraz drugi, który przekazuje moc z silnika na tylne koła, umożliwiając jazdę. Rozróżnienie, który z nich jest winowajcą, jest zazwyczaj proste:

• Jeśli Twój traktorek nie chce jechać, a silnik pracuje normalnie i słychać pracę noży, problem najprawdopodobniej leży w pasku napędu jazdy.
• Z kolei jeśli traktorek jeździ bez zarzutu, ale nie kosi lub kosi bardzo słabo, a noże się nie obracają, winowajcą jest najprawdopodobniej pasek napędu noży.

Czasami objawy mogą być mieszane, ale zazwyczaj jeden z tych problemów dominuje.

Przygotowanie do Wymiany Paska Klinowego

Wymiana paska w traktorku wymaga precyzji i dokładności, ale nie jest to operacja skomplikowana technicznie. Z odpowiednią instrukcją i odrobiną cierpliwości jest to zadanie w zasięgu większości majsterkowiczów. Przede wszystkim należy zadbać o bezpieczeństwo i odpowiednie narzędzia.

Niezbędne Narzędzia

• Zestaw kluczy nasadowych lub płasko-oczkowych: Najczęściej potrzebne będą rozmiary od 8 do 17 mm, ale warto mieć pod ręką cały zestaw.
• Śrubokręt: Płaski lub krzyżakowy, w zależności od rodzaju użytych śrub.
• Rękawice ochronne: Chronią dłonie przed brudem, ostrymi krawędziami i otarciami.
• Latarka lub lampka inspekcyjna: Ułatwi pracę w trudno dostępnych miejscach.
• Szczypce: (opcjonalnie, do sprężyn napinacza).

Zasady Bezpieczeństwa

Przed przystąpieniem do jakichkolwiek prac serwisowych zawsze należy pamiętać o bezpieczeństwie:

• Wyjmij kluczyk ze stacyjki.
• Odłącz przewód świecy zapłonowej.
• Upewnij się, że silnik jest zimny.
• Ustaw traktorek na równej, stabilnej powierzchni. Jeśli masz możliwość, podnieś przód traktorka (np. na najazdach) - znacznie ułatwi to dostęp.
• Zaciągnij hamulec postojowy.

Dobór Nowego Paska Klinowego

Dobór właściwego paska jest absolutnie kluczowy dla prawidłowego działania i żywotności układu napędowego. Użycie paska o niewłaściwych wymiarach (za grubego, za krótkiego, za długiego) może prowadzić do szybkiego zużycia, przegrzewania się kół pasowych, a nawet uszkodzenia łożysk czy wału silnika.

• Numer części oryginalnej: Zawsze sprawdzaj numer części oryginalnej dla Twojego modelu traktorka. Często jest on wybity na starym pasku lub można go znaleźć w instrukcji obsługi maszyny. Popularne numery części to na przykład 754-04075.
• Model i rok produkcji: Jeśli nie masz pewności, skontaktuj się ze sprzedawcą części zamiennych, podając dokładny model i rok produkcji Twojego traktorka.
• Wymiary paska: W przypadku trudności z doborem, ostatecznie można zastosować pasek, który ma przede wszystkim odpowiednią długość i szerokość zewnętrzną. Najprościej jest zmierzyć długość starego paska po zewnętrznej części (np. sznurkiem) i podkreślić to podczas zakupu. Ważny jest również profil paska, aby odpowiednio leżał w kołach pasowych.

Wymiana Paska Napędu Noży (Agregatu Tnącego)

Wymiana paska napędu noży jest jedną z najczęściej wykonywanych czynności konserwacyjnych.

Demontaż Agregatu Tnącego

1. Zlokalizuj śruby mocujące agregat tnący (kosisko) do ramy traktorka.
2. Odkręć śruby mocujące. W zależności od modelu może być konieczne odkręcenie kilku śrub lub zdjęcie zatrzasków.
3. Ostrożnie wysuń agregat tnący spod traktorka.
4. Zdemontuj osłonę decku (układu tnącego).

Demontaż Starego Paska

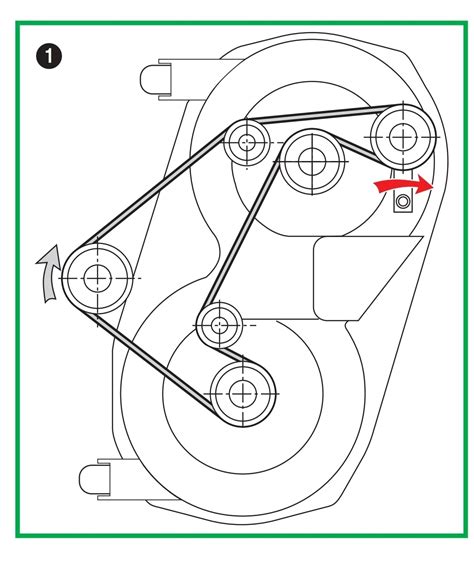

1. Zlokalizuj przebieg paska: Zanim zdejmiesz stary pasek, zrób wyraźne zdjęcie jego ułożenia na wszystkich kołach pasowych i rolce napinającej, lub narysuj schemat. To naprawdę oszczędza nerwy przy montażu.
2. Zwolnij napinacz: Zlokalizuj mechanizm napinający pasek. Ostrożnie odciągnij rolkę napinającą, aby poluzować napięcie paska.
3. Zdejmij pasek: Zdejmij pasek z koła napędu skrzyni - w tym celu podnieś pasek i lekko go pociągnij, aby wysunął się ze swojego miejsca. Ostrożnie wyjmij go z koła pasowego silnika, rolek prowadzących i sprzęgła noży.
4. Wykręć koło napędowe silnika (sprzęgło): Może być to konieczne, aby całkowicie wyjąć stary pasek.
5. Sprawdź stan rolek i napinacza: Jeśli pasek jest mocno zużyty (postrzępiony, spękany), sprawdź też stan rolek i napinacza - sama wymiana paska może nie wystarczyć.

Montaż Nowego Paska

1. Umieść nowy pasek: Nałóż nowy pasek na koło napędowe silnika - uważaj, aby pasek nie był skręcony. Pamiętaj, że pasek napędowy winien być odpowiednio ułożony - szersza część na zewnątrz i nie może być skręcony.
2. Zamocuj z powrotem sprzęgło (jeśli było demontowane).
3. Załóż pasek zgodnie ze schematem: Poprowadź nowy pasek klinowy dokładnie tak, jak był zamontowany poprzedni: najpierw na koło silnika, potem przez rolki prowadzące, na końcu na sprzęgło lub deck. Jeśli rolka napinacz ma kształt litery "V", pasek klinowy można obracać o 180 stopni.
4. Załóż pasek na napinacz: Przytrzymaj napinacz i nałóż pasek na ostatnie koło.
5. Naciągnij pasek: Powoli zwolnij rolkę napinającą, pozwalając jej naciągnąć pasek.
6. Sprawdź ułożenie: Upewnij się, że pasek leży centralnie na kołach, nie jest skręcony i nie ociera o obudowę.
7. Sprawdź napięcie: Pasek powinien być napięty, ale nie „na sztywno”, mieć lekki luz roboczy. Zbyt mocne napięcie = szybsze zużycie łożysk i paska. Zbyt luźny pasek = ślizganie i utrata mocy. Po naciśnięciu palcem powinien ugiąć się na około 1-1,5 cm.
8. Przykręć śruby mocujące agregat do ramy.

Wymiana Paska Napędu Jazdy

Pasek napędu jazdy znajduje się zazwyczaj w dolnej części traktorka, łącząc koło pasowe na wale silnika ze skrzynią biegów lub mechanizmem różnicowym.

Dostęp do Paska Napędu Jazdy

Aby uzyskać do niego dostęp, często konieczne jest zdemontowanie dolnych osłon lub podniesienie traktorka za pomocą podnośnika warsztatowego lub solidnych klocków.

Demontaż i Montaż

Procedura demontażu starego i montażu nowego paska jest analogiczna do tej opisanej dla paska napędu noży. Kluczowe jest również:

• Zrobienie zdjęcia ułożenia starego paska przed jego zdjęciem.
• Zlokalizowanie mechanizmu napinającego i jego poluzowanie.
• Ułożenie nowego paska zgodnie ze schematem, upewniając się, że nie jest skręcony i ma odpowiednie napięcie.

Sprawdzenie i Regulacja po Wymianie

Po zamontowaniu nowego paska napędu jazdy i ponownym złożeniu wszelkich osłon, nadszedł czas na testy. Uruchom silnik i powoli ruszaj traktorkiem, obserwując, czy napęd działa płynnie. Sprawdź, czy nie występują szarpnięcia, poślizgi czy niepokojące dźwięki.

Jeśli napęd działa nierówno lub pasek wydaje się zbyt luźny, może być konieczna drobna regulacja napięcia. W instrukcji obsługi Twojego traktorka znajdziesz informacje o tym, jak prawidłowo wyregulować napięcie paska napędu jazdy.

Typowe Błędy po Wymianie Paska i Jak Ich Uniknąć

Nieprawidłowe napięcie paska i złe poprowadzenie to najczęstsze błędy po wymianie.

Nieprawidłowe Napięcie Paska

To najczęstsza przyczyna problemów takich jak piszczenie paska lub jego spadanie. Prawidłowe napięcie paska jest absolutnie fundamentalne dla jego długiej żywotności i efektywnej pracy.

• Zbyt luźny pasek: Będzie się ślizgać, co oznacza utratę mocy, nierówną pracę (np. koszenia) i przyspieszone zużycie samego paska oraz kół pasowych. W skrajnych przypadkach może on nawet spaść z kół.
• Zbyt mocno naciągnięty pasek: Generuje nadmierne obciążenie na łożyska kół pasowych oraz wał silnika, co prowadzi do ich przedwczesnego zużycia, a nawet uszkodzenia.

Jak sprawdzić napięcie? Po zamontowaniu paska, spróbuj go lekko ugiąć palcem. Powinien stawiać pewien opór, ale nie być napięty jak struna. Zazwyczaj po naciśnięciu palcem powinien ugiąć się na około 1-1,5 cm.

Złe Poprowadzenie Paska

Nieprawidłowe poprowadzenie paska to jeden z tych błędów, które łatwo popełnić, ale których konsekwencje mogą być poważne. Jeśli pasek jest założony na któreś z kół pasowych w niewłaściwy sposób, może to prowadzić do braku napędu, nieprawidłowego obracania się noży (lub nawet obracania ich w złą stronę!), a także do nadmiernego tarcia o inne elementy, na przykład o ramę kosiska. To tarcie może powodować przegrzewanie się, szybkie zużycie paska, a nawet jego zerwanie.

Aby to naprawić, kluczowe jest dokładne zweryfikowanie ułożenia paska na wszystkich kołach pasowych i rolkach. W tym momencie Twoje zdjęcie starego paska okaże się nieocenione.

Konserwacja Paska Klinowego

O wytrzymałości paska klinowego decyduje również jego eksploatacja. Jeśli często używasz kosiarki lub pracuje ona w ciężkich warunkach, pamiętaj o regularnym czyszczeniu sprzętu. Pasek klinowy powinien być zawsze w odpowiedniej pozycji - nie może być zbyt luźny ani za bardzo napięty, dlatego należy go systematycznie regulować.

Zaopatrując się w nowe części do kosiarki, przede wszystkim korzystaj z oferty renomowanych sklepów ogrodniczych. Wówczas zyskasz pewność, że kupowane elementy będą trwałe, solidne i dobrej jakości.

Dodatkowe Wskazówki i Problemy Specyficzne dla Traktorków

W przypadku traktorka Verts Loisirs model VLG T20 H122A z silnikiem Kawasaki FC 540V - BS07, użytkownik napotkał na "spore modyfikacje w rejonie podwozia", w tym nieoryginalne sprzęgło elektromagnetyczne i pasek jezdny poprowadzony w sposób odbiegający od standardowego. Takie sytuacje wymagają szczególnej uwagi. Jeżeli w instrukcji sugerowane jest inne ułożenie paska, a w traktorku brakuje jednego koła napinającego i adaptera do którego to koło jest mocowane, konieczne może być zidentyfikowanie dokładnego układu paska w danym, zmodyfikowanym egzemplarzu. Pomocne może być zdjęcie kół pasowych i paska, aby wspólnie ustalić prawidłowe poprowadzenie.

Warto również zwrócić uwagę na identyfikację bliźniaczych modeli. Znalazłem w internecie, że ten traktorek jest bliźniaczy z Husqvarna GTH 2548. Dzięki instrukcji zidentyfikowanej po numerze seryjnym traktorka, można uzyskać ogólne wytyczne, jednak różnice w silnikach (np. Kawasaki FC 540V) mogą świadczyć o istnieniu wersji przejściowych. W takich przypadkach szczególnie ważne jest dokładne porównanie schematów i istniejącego układu w maszynie.

W przypadku pytań dotyczących korka spustowego oleju z silnika, symbolu oleju czy filtra oleju w przekładni hydrostatycznej, należy zawsze kierować się instrukcją obsługi dedykowaną dla konkretnego silnika (Kawasaki FC 540V) oraz przekładni. Przekładnie hydrostatyczne zazwyczaj zawierają olej, który wymaga wymiany lub uzupełnienia, a często posiadają również filtry, jednak szczegóły zależą od producenta i modelu przekładni.
