Kosiarka z mechanizmem różnicowym – kompleksowy przewodnik

Wybór odpowiedniej kosiarki spalinowej, zwłaszcza do dużych trawników, to decyzja, która wymaga uwzględnienia wielu czynników. Jednym z nich jest obecność i specyfika mechanizmu różnicowego, często nazywanego dyferencjałem. Niniejszy artykuł ma na celu szczegółowe omówienie roli, działania, typowych usterek oraz korzyści płynących z zastosowania mechanizmu różnicowego w kosiarkach i traktorkach-kosiarkach, a także kwestii związanych z wyborem odpowiedniego sprzętu.

Co to jest mechanizm różnicowy (dyferencjał)?

Mechanizm różnicowy, potocznie nazywany dyferencjałem, to obudowana przekładnia mechaniczna zębata. Jest to kluczowy element każdego traktorka-kosiarki i większych ciągników jednoosiowych, który odpowiada za płynność jazdy i ochronę trawnika. Za pośrednictwem pasa klinowego (niekiedy łańcucha) zamienia ruch obrotowy pionowego wału silnika (na tym wale umocowany jest nóż tnący) na ruch obrotowy poziomej osi kół.

Dyferencjał działa w ten sposób, iż moment obrotowy jest przekazywany na obydwie półosie, i to jednakowy moment obrotowy. Rozdziela siłę ciągu po równo, a energię proporcjonalnie do drogi każdego koła.

W jego wnętrzu znajdują się zazębiające się koła zębate - satelity i koła koronowe. Gdy maszyna jedzie prosto, oba koła obracają się z tą samą prędkością. Kiedy skręca, dyferencjał pozwala satelitom na obracanie się wokół własnych osi, co przekłada się na różnicę prędkości kół. Zewnętrzne koło przyspiesza, pokonując dłuższą drogę, natomiast wewnętrzne koło zwalnia, pokonując krótszą drogę.

Mechanizm różnicowy jest załączany za pomocą sprzęgła, nad którym panujemy przy pomocy linki napędu (zwanej też linką sprzęgła).

Rola dyferencjału w kosiarkach i traktorkach

• Płynność skręcania: Bez dyferencjału, podczas skręcania oba koła byłyby zmuszone do obracania się z tą samą prędkością, co prowadziłoby do szarpania i poślizgu.
• Ochrona trawnika: Umożliwia kołom napędowym obracanie się z różnymi prędkościami, co zapobiega niszczeniu cennego trawnika poprzez zrywanie darni.
• Zmniejszenie zużycia opon: Eliminując poślizgi, dyferencjał redukuje nadmierne zużycie opon.
• Komfort pracy: Kosiarka z napędem i mechanizmem różnicowym, choć cięższa, bardzo łatwo się prowadzi i skręca, umożliwiając pracę jedną ręką.

Wyjątki i zastosowania specjalne

Tylko w przypadku, gdy jedno koło się ślizga (nie stawia znaczącego oporu), moment obrotowy spadnie niemal do zera, ponieważ silnik generuje moment obrotowy do pewnej prędkości obrotowej, której nie przekroczy. Dyferencjał przydaje się również, jeśli do ciągnika jednoosiowego podczepiamy przyczepkę. Dyferencjały są najczęściej stosowane w większych ciągnikach jednoosiowych ze względu na ich wagę (nawet do 300 kg), co sprawia, że skręcanie bez tego mechanizmu byłoby bardzo utrudnione.

Konstrukcja i umiejscowienie dyferencjału

Warto wiedzieć, że w większości nowoczesnych traktorków-kosiarek mechanizm różnicowy nie jest osobnym podzespołem, lecz integralną częścią skrzyni biegów, często określanej jako transaxle. Może to być skrzynia manualna (rzadziej spotykana) lub, co znacznie częstsze, przekładnia hydrostatyczna. W przypadku przekładni hydrostatycznych, dyferencjał jest zazwyczaj wbudowany w jej obudowę.

Integracja ta ma swoje konsekwencje: w przypadku poważnej awarii samego mechanizmu różnicowego, często jedynym rozwiązaniem okazuje się wymiana całego modułu transaxle, co znacząco podnosi koszty naprawy. Przykładowo, w opisie przekładni napędowej z mechanizmem różnicowym widoczne są zerwane zęby koła zębatego walcowego o zębach ukośnych, co było przyczyną awarii.

Elementy przekładni napędowej z mechanizmem różnicowym

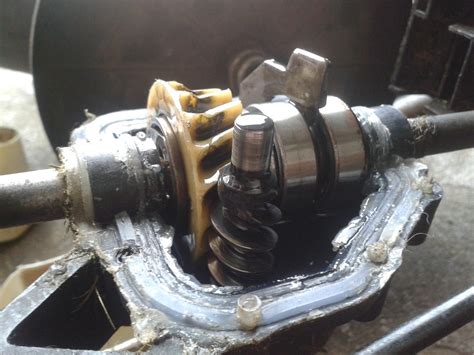

Przykładowa wymontowana przekładnia napędowa z mechanizmem różnicowym (przed rozkręceniem była w kąpieli olejowej) składa się z:

• Paska klinowego
• Koła pasowego
• Koła zębatego ślimakowego stożkowego z zębami o przekroju trapezowym (ślimacznica)
• Koła zębatego walcowego o zębach ukośnych (widoczne zerwane zęby - przyczyna awarii)
• Osi kół kosiarki

Często te części nie są jednorodne, a materiałowa oszczędność skraca żywot mechanizmu.

Typowe awarie i konserwacja mechanizmu różnicowego

Awaria napędu w kosiarce spalinowej jest z biegiem lat tym pewniejsza, im intensywniej maszyna jest użytkowana w trudnych warunkach.

Objawy uszkodzenia mechanizmu różnicowego

• Stuki i zgrzyty przy skręcaniu: Najczęściej winowajcą jest zużycie kół zębatych (satelitów i kół koronowych) pracujących pod dużym obciążeniem.
• Szarpnięcia podczas jazdy: Mogą świadczyć o uszkodzonych łożyskach mechanizmu różnicowego, które odpowiadają za płynne obracanie się wałków i kół zębatych.
• Plamy oleju pod traktorkiem: Wycieki oleju z okolic osi napędowej są zazwyczaj spowodowane zużytymi uszczelniaczami (simeringami), które tracą elastyczność i pękają.
• Utrata napędu: W skrajnych przypadkach poważne uszkodzenie mechanizmu różnicowego (np. pęknięcie obudowy, całkowite zniszczenie kół zębatych) może doprowadzić do całkowitej utraty napędu.
• Problemy z cofaniem: Jeśli po rozłączeniu napędu kosiarka nie daje się cofnąć, może to wynikać z mechanizmu działania napędu na pasek.

Test stanu mechanizmu różnicowego

Aby ocenić stan dyferencjału, należy unieść tył maszyny, tak aby koła napędowe znalazły się swobodnie w powietrzu. Spróbuj obrócić jednym z kół napędowych. Powinno ono obracać się swobodnie, a drugie koło powinno kręcić się w przeciwnym kierunku z taką samą prędkością. Jeśli oba koła kręcą się z tym samym oporem lub w tym samym kierunku, może to oznaczać problem z dyferencjałem.

Konserwacja i naprawa

• Regularna wymiana oleju: To podstawa profilaktyki. Należy używać oleju zgodnego z zaleceniami producenta (np. 80W90 klasy GL-5). Zaniedbanie tego aspektu jest jedną z najczęstszych przyczyn awarii. Olej w przekładni należy wymieniać co najmniej raz w roku, a w przypadku intensywnego użytkowania nawet częściej.
• Kontrola uszczelniaczy: Wymiana zużytych uszczelniaczy (simeringów) jest stosunkowo prostą operacją.
• Czyszczenie paska klinowego: Po każdym sezonie warto zdjąć osłonę paska klinowego i oczyścić koła pasowe z resztek trawy, brudu, sznurków czy folii.
• Regeneracja mechanizmu: Jeśli problemem jest zużycie kół zębatych lub uszkodzone łożyska, konieczna może być regeneracja, polegająca na wymianie zużytych elementów.
• Wymiana całej przekładni: W przypadku poważnych uszkodzeń, pęknięcia obudowy lub nieopłacalności regeneracji, jedynym rozwiązaniem jest wymiana całego modułu transaxle, co może być kosztowne (od 1500 zł do kilku tysięcy złotych).

Blokada mechanizmu różnicowego

Blokada mechanizmu różnicowego to system, który pozwala na zrównanie prędkości obrotowej obu kół napędowych. Włączenie blokady sprawia, że oba koła kręcą się z tą samą prędkością, niezależnie od warunków. Jest to niezwykle przydatne w sytuacjach, gdy traktorek traci przyczepność, na przykład na podmokłym terenie, w błocie, śniegu lub na stromych, nierównych zboczach.

Standardowe traktorki-kosiarki rzadko są fabrycznie wyposażone w blokadę mechanizmu różnicowego. Jest to funkcja częściej spotykana w droższych, bardziej zaawansowanych ciągnikach ogrodniczych lub maszynach przeznaczonych do cięższych prac. Informacje o blokadzie zawsze znajdują się w instrukcji obsługi danego modelu.

Samodzielne blokowanie dyferencjału (np. przez zaspawanie satelitów) znacząco poprawia trakcję w trudnym terenie. Jednak wady takiego rozwiązania są ogromne i dotyczą codziennego użytkowania. Na twardej nawierzchni traktorek z zaspawanym dyferencjałem będzie miał problemy ze skręcaniem, koła będą się ślizgać, niszcząc trawnik, a układ napędowy będzie poddawany ekstremalnym obciążeniom, co może prowadzić do szybkiego zużycia opon, półosi, a nawet samej przekładni.

Wybór kosiarki - napęd czy jego brak?

Przed wyborem kosiarki spalinowej z napędem lub bez, należy rozważyć kilka aspektów:

• Powierzchnia i ukształtowanie terenu: Duże, nierówne trawniki lub tereny ze wzniesieniami zdecydowanie lepiej kosi się maszyną z napędem.
• Manevrowanie: Kosiarka z napędem jest cięższa. Przy dużej ilości krzewów i ciasnych zakamarków, gdzie często trzeba wyłączać napęd i manewrować ręcznie, brak napędu może być zaletą. Wyłączony napęd stawia lekki opór, choć w wielu nowoczesnych kosiarkach nie jest to mocno zauważalne.
• Wygoda: Napęd znacznie ułatwia pracę, szczególnie osobom, które nie lubią (lub nie mogą) się męczyć, pchając ciężką kosiarkę.
• Trwałość: Napęd, jako dodatkowy mechanizm, jest potencjalnym źródłem awarii. Jednak jego żywotność jest kwestią jakości wykonania.

Użytkownicy, którzy przez lata używali kosiarek bez napędu, a następnie zmienili na model z napędem, często wyrażają zadowolenie, wskazując na znacznie większy komfort pracy nawet w miejscach wymagających częstych manewrów.

Rekomendacje modeli kosiarek z mechanizmem różnicowym

Na rynku dostępne są kosiarki wyposażone w mechanizmy różnicowe lub rozwiązania je zastępujące, które znacząco wpływają na komfort użytkowania:

Kosiarki HORTMASZ HKS N

Kosiarka HORTMASZ HKS N to maszyna typu 4w1 (zbieranie do kosza, mulczowanie, wyrzut boczny lub tylny). Wyposażona jest w silnik OHV o pojemności 161 cm3 i mocy 4.1 KM, gwarantujący maksymalną wydajność. Bezobsługowa przekładnia z mechanizmem różnicowym (sprzęgło kłowe, wypełniona smarem, bez elementów plastikowych) zapewnia poruszanie się kosiarki do przodu oraz wykonywanie nawrotów i skrętów, co przekłada się na duży komfort i wygodę pracy. Charakteryzuje się wzmocnionymi uchwytami, podwójnie łożyskowanymi kołami i systemem mycia obudowy.

Kosiarki Dakr Tekton i Triton

Modele Dakr Tekton i Triton to popularne kosiarki łączące funkcjonalność i wygodę. Ich oś maszyny z samoblokującą się dzieloną osią zastępuje mechanizm różnicowy żaluzją, co dobrze prowadzi maszynę nawet w pagórkowatym terenie z przeszkodami. Kosiarki te są lekkie, bardzo łatwe do włączenia i wyłączenia, a pasek sterowania można trzymać jedną ręką, co umożliwia koszenie pod niskimi koronami drzew.

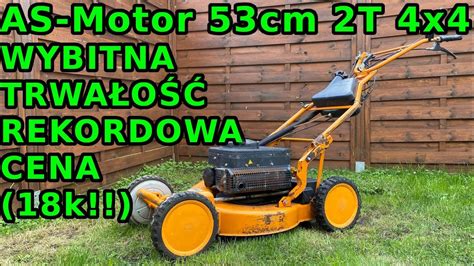

Kosiarka AS 531 2T ES MK B

Profesjonalna kosiarka AS 531 2T ES MK B to model 3 w 1, przystosowany do pracy w wymagających obszarach, w tym na stromych zboczach (do 40 stopni) dzięki jedynemu na świecie dwusuwowemu silnikowi, który spełnia normy UE w zakresie emisji. Jest wyposażona w jedyny mechanizm różnicowy o ograniczonym poślizgu w swojej klasie. Posiada automatyczny hamulec postojowy, który aktywuje się po zwolnieniu dźwigni sprzęgła noża, zwiększając bezpieczeństwo. Kosiarka ma otwartą kierownicę typu V z tłumieniem drgań VibrationProtect, co redukuje wibracje. Automatyczny mechanizm różnicowy o ograniczonym poślizgu jest w 100% sterowany, aktywowany w napędzie, co poprawia obsługę.

Specyfikacje AS 531 2T ES MK B:

• Szerokość cięcia: 53 cm
• Producent silnika: AS-Motor (AS 165 ES, 2-suwowy)
• Maksymalna moc: 4,4/6,0 kW (hp)
• Napęd na tylne koła
• Prędkość: Vario 4,5 km/h
• Automatyczny hamulec postojowy i mechanizm różnicowy o ograniczonym poślizgu
• Funkcja mulczowania, standardowa
• Waga: 57 kg

Inne aspekty wyboru kosiarki

W dyskusjach na temat kosiarek spalinowych często pojawiają się opinie dotyczące konkretnych marek i modeli. Poniżej przedstawiono podsumowanie najczęściej poruszanych kwestii:

Popularne marki i ich jakość

• Faworyt, World, NAC: Te marki są często opisywane jako produkty "na jedno kopyto", z napędami typu GT ("General Transmission") i różnymi nazwami oraz malowaniem. Mimo to, użytkownicy zauważają, że Faworyt bywa oceniany wyżej niż NAC.
• Awaria Faworyta SHC56N224L: Jeden z użytkowników zgłosił awarię koła napędowego po dwóch godzinach pracy, spowodowaną wypadnięciem wadliwie założonej podkładki zabezpieczającej. Po naprawie kosiarka działała bez zarzutów, co wskazuje na potencjalne problemy z kontrolą jakości montażu.
• NAC: Kosiarki NAC są cenione za wydajność, łatwość obsługi i przystępną cenę, mimo pewnych drobnych wad, jak hałas czy trwałość kosza. Niektórzy użytkownicy chwalą ich długowieczność przy odpowiedniej konserwacji, jednak inni narzekają na słabą jakość silników i trudności z dostępnością części zamiennych, co w przypadku poważnej awarii może oznaczać konieczność wyrzucenia maszyny.
• Oleo-mac: Rekomendowany jest Oleo-Mac GV 53 TK Allroad 4, który cechuje się lepszą jakością i dostępnością serwisu.
• Honda: Marka ceniona za jakość, ale jej modele są zazwyczaj droższe. Ważne jest, aby zwrócić uwagę na dostępność serwisu i części zamiennych.

Silniki i ich znaczenie

W kosiarkach spalinowych i innych maszynach ogrodniczych, gdzie silniki nie posiadają turbin doładowujących i elektronicznych systemów sterujących, moc jest silnie uzależniona od pojemności. Silniki takie jak Loncin są często stosowane w popularnych modelach. Ważne jest, aby silnik posiadał żeliwną tuleję cylindra, która zwiększa wytrzymałość i trwałość, a także odporność na wysokie temperatury czy chwilowy brak smarowania.

Innowacyjne rozwiązania w napędzie

Wiele lat temu firma Ariens wymyśliła napęd disc-O-matic, czyli dwa koła wzajemnie opierające się o siebie (pionowe i poziome). Dzięki temu rozwiązaniu nic się nie wyrabia, a dodatkowo można zmieniać prędkość jazdy, oddalając lub przybliżając pionowe koło do środka poziomego.
