Budowa zdalnie sterowanej kosiarki DIY: kompleksowy przewodnik

Projekt zdalnie sterowanej kosiarki to intrygujące wyzwanie dla każdego majsterkowicza, który pragnie zautomatyzować pielęgnację trawnika. Poniższy artykuł przedstawia różne koncepcje, rozwiązania techniczne i wyzwania napotkane podczas realizacji takich projektów, opierając się na doświadczeniach pasjonatów.

Inspiracja i podstawowe założenia

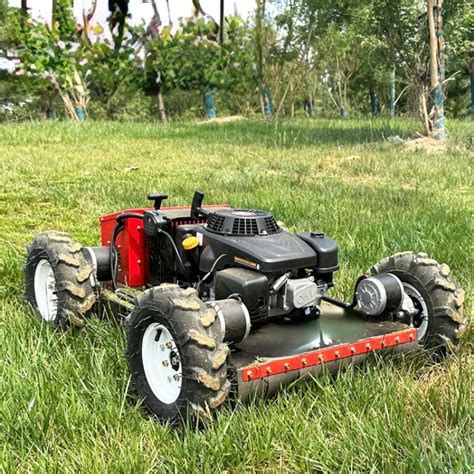

Idea zdalnie sterowanej kosiarki często rodzi się z potrzeby ułatwienia sobie pracy. Jak wielu entuzjastów, autor projektu MAX2 zmęczył się pchaniem kosiarki w upalne dni, co skłoniło go do poszukiwania innowacyjnych rozwiązań. Początkowe założenia, takie jak stworzenie zwykłej zdalnie sterowanej kosiarki na większych kołach, szybko ewoluowały w ambitniejszy plan budowy wielofunkcyjnego pojazdu z napędem 4x4, zdolnego do pracy w trudnym terenie i pokonywania stromych wzniesień do 40°.

Koncepcja MAX2: Wielofunkcyjna platforma jezdna

MAX2 to platforma o modułowej budowie, którą można rozszerzyć o dodatkowy moduł i osprzęt, co pozwala na pełnienie różnych funkcji - od narzędzia pracy po zabawkę. Charakteryzuje się stałym napędem na wszystkie cztery 16-calowe koła. Jazdę po trudnym terenie umożliwia regulowany do 20 cm prześwit przy wysokości pojazdu wynoszącej zaledwie 45 cm. Konstrukcja pozwala na zmianę rozstawu osi oraz prześwitu, dzięki czemu pojazd może zwiększyć powierzchnię załadunkową i pokonywać nierówny teren (prześwit 20 mm) lub strome wzniesienia (prześwit 145 mm). MAX2 jest sterowany radiowo, z aktualnym zasięgiem działania około 300 m na otwartym terenie. Sterownik, odbiornik RC oraz pakiet akumulatorów zabudowane są w hermetycznej aluminiowej skrzyni, co przystosowuje platformę do pracy w deszczu lub śniegu. Pojazd może być również wyposażony w moduł zasilająco-napędowy z silnikiem spalinowym i alternatorem, stając się pojazdem hybrydowym, którego czas pracy ograniczony jest jedynie ilością paliwa. Nazwa "MAX" wzięła się z osobistych preferencji twórcy, a "2" oznacza drugi projekt, ponieważ MAX1 nie wyszedł ze stadium projektu z powodu braku środków finansowych.

Niewykorzystany projekt MAX1: ambitne plany

Założenia do MAX1 były podobne do MAX2 - stworzenie wielofunkcyjnego narzędzia pracy, ale z bardziej zaawansowanymi rozwiązaniami. Platforma miała mieć cztery silniki z przekładniami planetarnymi zamontowanymi w piastach kół oraz skrętne cztery koła, co miało umożliwić precyzyjny obrót wokół własnej osi. Obrót każdego z kół miał być kontrolowany przez enkodery, a na pokładzie miały znaleźć się GPS i cyfrowy kompas do określenia położenia i kierunku. Pojazd miał być również uzbrojony w czujniki ultradźwiękowe kontrolujące odległość od przeszkód, czujniki zderzeniowe, przechylenia itp. Koncepcja zakładała nie tylko sterowanie radiowe, ale także autonomiczne.

Wyzwania i rozwiązania techniczne w projektowaniu kosiarki DIY

Budowa zdalnie sterowanej kosiarki to proces pełen prób i błędów, który wymaga czasu, samozaparcia i dostępu do wiedzy, często czerpanej z internetu. Wielu majsterkowiczów podkreśla, że nawet bez specjalistycznej wiedzy elektronicznej czy mechanicznej, można osiągnąć satysfakcjonujące rezultaty.

Wybór i modyfikacja kosiarki bazowej

Projekt często rozpoczyna się od zakupu używanej kosiarki, najlepiej z napędem, ale bez kosza, aby ułatwić jazdę do tyłu. Przykładowo, jeden z projektów wykorzystał starą kosiarkę z silnikiem B&S, której uszkodzony gaźnik zastąpiono gaźnikiem od skutera 2T, co pozwoliło na jej uruchomienie.

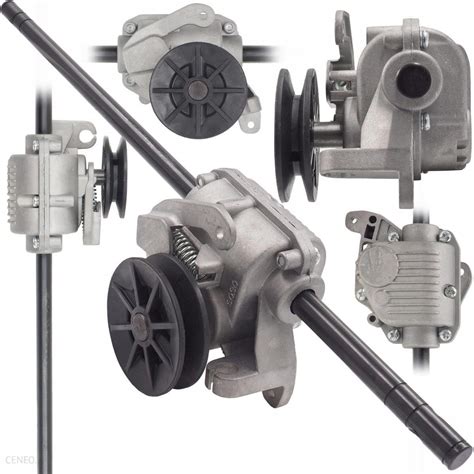

System napędowy

Początkowe próby z silnikami od wycieraczek samochodowych często prowadzą do ślepych zaułków ze względu na ich zbyt małą moc i konstrukcję (przekładnia ślimakowa), która uniemożliwia swobodne przemieszczanie kosiarki bez zasilania. Silniki te są odpowiednie do małych prądów, ale nie do napędzania ciężkiej kosiarki. W związku z tym, często poszukuje się mocniejszych rozwiązań:

• Silniki do quadów: Jeden z twórców zakupił 150-watowy silnik z łańcuchem i zębatkami. Okazało się, że jest zbyt szybki, co wymagało zastosowania dodatkowej przekładni (wykonanej z zębatek starego roweru), aby zwiększyć moment obrotowy i zmniejszyć obroty. Taki silnik może pobierać nawet do 25 A, a przy przeciążeniu jeszcze więcej, co wymaga użycia tranzystorów wytrzymujących wysokie prądy (np. 140 A).
• Silniki od hulajnóg elektrycznych: Proponowano silniki napędowe 250-300W/24V od hulajnóg.
• Silniki od wycieraczek (jako serwomechanizmy): W innej koncepcji silniki od wycieraczek Forda S-Max (12V, z wbudowaną przekładnią) zostały zmodyfikowane. Usunięto wbudowaną elektronikę i podłączono silnik bezpośrednio. Wady, takie jak zbyt wysokie obroty i słaba konstrukcja do bezpośredniego montażu koła, rozwiązano za pomocą paska zębatego i wydrukowanych kół, uzyskując przełożenie 2:1.

System sterowania

Sterowanie kosiarką wymaga precyzyjnych rozwiązań:

• Przekładnia kierownicza: Może być wykonana z kątowników budowlanych i szpilek gwintowanych, a następnie spawana.

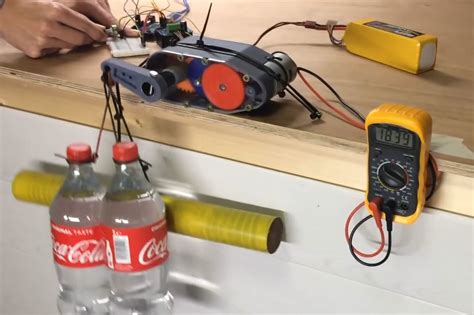

• Serwomechanizm kierowniczy: Silnik od wycieraczek, który okazał się za słaby do napędu, może posłużyć do stworzenia dużego serwomechanizmu. Polega to na wymontowaniu silnika z serwomechanizmu, podłączeniu kabli do mostka H odpowiedniej mocy poprzez rezystory, a następnie przyklejeniu serwomechanizmu do silnika od wycieraczek tak, aby silnik ten poruszał orczykiem serwomechanizmu. Logika serwomechanizmu odczytuje ustawienie potencjometru i wysyła impulsy do mostka sterującego silnikiem. Należy zwrócić uwagę na zakres pracy serwa (zazwyczaj 180 stopni) i blokadę mechaniczną.
• Układ sterujący: Jeden z projektów wykorzystał serwo NR1 do sterowania obrotami silnika (poprzez potencjometr sterujący bramką tranzystora MOSFET). Serwo NR2 (przerobiony silnik od wycieraczek) odpowiada za kierunek jazdy (lewo-prawo), a serwo NR3 steruje zmianą kierunków poprzez dotykanie wyłącznika krańcowego, co zmienia biegunowość za pomocą podwójnego przekaźnika (odpornego na 25 A). Taki układ umożliwia sterowanie kosiarką bez użycia kodu C++.

Zasilanie i ładowanie

Wydajne zasilanie jest kluczowe dla ciągłej pracy kosiarki:

• Akumulatory: W początkowych fazach projektu można wykorzystać akumulatory, ale ich pojemność i waga mogą być problemem. Akumulatory ciężarowe 24V są nieodpowiednie do ciągłej pracy, a rozruszniki ciężarowe (proponowane w jednym z wątków) nie nadają się do napędu ze względu na ich konstrukcję (panewki zamiast łożysk) i ogromny pobór prądu.
• Alternator: Aby zapewnić długi czas pracy, stosuje się alternatory, np. z Opla Corsy. Alternator potrzebuje jednak wzbudzenia z akumulatora do startu.
• Hybrydowe zasilanie: Koncepcja hybrydowego napędu szeregowego zakłada, że silnik spalinowy napędza nóż oraz alternator ładujący mały buforowy akumulator (np. motocyklowy ytx-14bs). Takie rozwiązanie eliminuje potrzebę stosowania dużych, ciężkich baterii i obniża koszty.

Rama i konstrukcja

Solidna i lekka rama jest podstawą wytrzymałości kosiarki:

• Materiały: Cienkościenne profile stalowe, często pochodzące ze skrzyń transportowych motocykli, są lekkie i wytrzymałe.
• Zawieszenie: Gondola może być zawieszona na czterech wahaczach. Trolej z kołem od kosiarki, obsady łożysk z przerobionej mufki hydraulicznej ¾”, a same łożyska z rolki napinacza paska z wiertarki WS15, co pozwala na wykorzystanie dostępnych materiałów.
• Regulacja wysokości koszenia: Może być zrealizowana za pomocą linek i silnika napędu szyb elektrycznych.

Funkcje dodatkowe i aspekty bezpieczeństwa

Monitoring i autonomiczność

Wielu twórców rozważa dodanie zaawansowanych funkcji:

• Kamery i oświetlenie: Dodatkowe bajery, jeśli pozwolą na to możliwości techniczne.
• Autonomia: Bardziej zaawansowane projekty przewidują tryb autonomiczny. Komercyjne kosiarki, takie jak Husqvarna Auto Mower, wykorzystują ograniczenia obszaru koszenia za pomocą przewodów indukcyjnych i stacji dokujących do ładowania.

Metody lokalizacji i nawigacji

Precyzyjna lokalizacja jest kluczowa dla autonomicznej pracy:

• Pętle indukcyjne: Dwie pętle jako czujniki indukcyjne i rozciągnięty po ziemi drut zasilany generatorem rzędu 40-150 kHz mogą służyć do określenia granicy obszaru.
• Telemetria: Lepsza metoda do lokalizacji X,Y, wykorzystująca stacje nadawczo-odbiorcze umieszczone w zasięgu obszaru (minimalnie 3 stacje).
• Anteny kierunkowe: Kilka nadajników wkopanych w ziemię wysyła różne kody, a antena w kosiarce obraca się, lokalizując najmocniejszy sygnał. Niestety, problemem jest echo.
• Ultradźwięki i podczerwień: Podczerwień do rozpoznawania terenu (rośliny doskonale ją odbijają), a ultradźwięki do ogrodzenia terenu lub rozciągnięcia drucika z nadajnikami. Sterowanie takim układem mogłoby odbywać się za pomocą mikroprocesora PIC.
• GPS i wire guidance: Wykorzystanie technologii GPS równolegle z wire guidance dla zwiększenia dokładności. Pozycjonowanie w oparciu o RFID może zapewnić najwyższą wiarygodność.

Bezpieczeństwo

Bezpieczeństwo jest priorytetem, zwłaszcza w przypadku urządzeń o dużej mocy:

• Utrata zasięgu: W przypadku utraty zasięgu pojazd powinien natychmiast się zatrzymać. W przypadku silników z przekładnią ślimakową (jak w silnikach od wycieraczek), robot zatrzymuje się w przypadku braku zasilania lub sygnału.
• Zakłócenia: Mocniejsze silniki mogą generować zakłócenia, które mogą wpłynąć na stabilność sterowania.
• Moc i waga: Silniki o dużej mocy (np. 1 kW przy 24 V to około 42 A) wymagają grubych przewodów, aby uniknąć strat i przegrzewania. Akumulatory ciężarowe są ciężkie i mają ograniczoną pojemność.
• Ograniczenia kosiarki: Kosiarka to nie zabawka i może zrobić krzywdę przy nieuważnym użytkowaniu.

Alternatywne podejścia i gotowe rozwiązania

Zamiast budować całość od podstaw, można rozważyć inne opcje:

• Napęd spalinowy ostrza, elektryczny napęd jezdny: Do samego koszenia lepiej użyć zwykłej kosiarki spalinowej, a napęd jezdny zrobić osobno, np. na czterech silnikach od wycieraczek z przekładniami, po jednym na koło. Zasilanie z akumulatora żelowego 28 Ah 12V. Napęd "czołgowy" z parami silników sterowanych mostkami H.
• Komercyjne kosiarki automatyczne: Husqvarna wypuściła kosiarkę, która rozpoznaje przeszkody i jest bezobsługowa, z obszarem koszenia ograniczonym drutem. Są również kosiarki akumulatorowe, odpowiednie na płaskie trawniki bez chwastów.

Podsumowanie

Budowa zdalnie sterowanej kosiarki DIY to satysfakcjonujący projekt, który może znacząco ułatwić pielęgnację ogrodu. Wymaga on jednak starannego planowania, wyboru odpowiednich komponentów i gotowości do pokonywania technicznych wyzwań. Niezależnie od poziomu wiedzy, z dostępnymi w internecie zasobami i samozaparciem, każdy majsterkowicz jest w stanie zrealizować podobny projekt.
