Karetka wózka widłowego, nazywana również płytą czołową lub karetką wideł, to jeden z najważniejszych elementów konstrukcyjnych każdego wózka jezdniowego unoszącego. Zamontowana na maszcie, stanowi łącznik między nim a widłami lub innym osprzętem roboczym. Jej głównym zadaniem jest zapewnienie prawidłowego mocowania osprzętu, stabilności ładunku oraz jego precyzyjnego przesuwania i unoszenia. Ze względu na swoją funkcję, karetka jest intensywnie eksploatowaną częścią wózka widłowego, a jej odpowiednie dopasowanie i konserwacja są kluczowe dla bezpieczeństwa i efektywności pracy.
Budowa i działanie karetki wózka widłowego
Karetka wózka widłowego to stalowa rama, która przesuwa się w pionie po prowadnicach masztu. Jej konstrukcja obejmuje:
- Ramę główną - solidną, stalową konstrukcję, do której przymocowane są widły.
- Zestawy rolek górnych i dolnych - odpowiadają za płynny pionowy ruch karetki podczas podnoszenia ładunków.
- Zaczepy do wideł - mechanizmy mocujące widły lub inne elementy osprzętu.
- Kratę ochronną - zamontowaną na górnym odcinku konstrukcji, która pełni funkcję zabezpieczenia operatora.
Karetka przesuwa się po rolkach wzdłuż prowadnic, równolegle do masztu, dzięki mechanizmowi hydraulicznemu lub mechanicznemu. Umożliwia to podnoszenie i opuszczanie wideł, a w niektórych modelach także przesuwanie ładunków na boki (za pomocą rolek przesuwu bocznego). Karetka jest również połączona z tłokiem siłownika za pomocą łańcucha, co warunkuje siłę całego układu hydraulicznego podnoszenia.
Klasyfikacja karetek wózków widłowych
Karetki wózków widłowych są klasyfikowane według ogólnie przyjętego standardu ISO/FEM, który jest identyczny dla wszystkich wózków widłowych, niezależnie od ich marki. Wyróżnia się pięć głównych klas karetek, a w każdej z nich występują podtypy A i B. Klasy te odpowiadają za:
- Udźwig wózka - każda klasa jest przystosowana do pracy z określoną maksymalną nośnością.
- Odległość pomiędzy dwoma mocowaniami wideł - górnym i dolnym.
Najczęściej stosowaną klasą w standardowych wózkach magazynowych jest klasa II. Dla większych i cięższych ładunków zazwyczaj wybiera się klasę III, która gwarantuje wyższą wytrzymałość i większą kompatybilność z osprzętem o dużym tonażu. Różnice między klasami dotyczą głównie wymiarów karetki, położenia zaczepów i konstrukcji rolek, co ma wpływ na sposób montażu oraz zakres współpracy z różnymi rodzajami wideł.
Jak wyznaczyć klasę karetki?

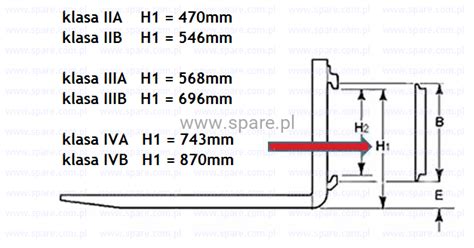

Wyznaczenie klasy karetki wózka widłowego jest stosunkowo proste i wymaga jedynie miary oraz tabeli opisującej klasy. Jeden ze sposobów zakłada zmierzenie odległości pomiędzy dołem górnego a górą dolnego mocowania.
Znaczenie prawidłowego dopasowania i konserwacji
Prawidłowe dopasowanie klasy i typu karetki do wózka jest fundamentalne dla długotrwałego i bezproblemowego użytkowania maszyny. Niedopasowana karetka może prowadzić do szeregu problemów, takich jak:
- Trudności w montażu wideł lub innego osprzętu.
- Niestabilność ładunku podczas pracy.
- Ograniczenie maksymalnego wykorzystania urządzenia.
- W najgorszym przypadku - groźne sytuacje, takie jak upadek ładunku, stwarzające zagrożenie dla operatora i otoczenia.
Ten niezwykle ważny element powinien być skontrolowany przed każdym rozpoczęciem pracy. Zaniedbania w konserwacji karetki wideł mogą skutkować nie tylko szybszym zużyciem, ale również poważnymi awariami oraz przestojami w pracy wózków widłowych. Dlatego każda karetka powinna być poddawana regularnym przeglądom, obejmującym:
- Kontrolę zużycia rolek.
- Sprawdzenie stanu ramy pod kątem pęknięć, odkształceń lub nadmiernej korozji.
- Ocenę mechanizmów mocujących widły.
Wszystkie ruchome części wymagają regularnego smarowania. Znaczne wyszczerbienia i wygięcia karetki wymagają natychmiastowego serwisu, gdyż są to bardzo niebezpieczne sytuacje dla kierowcy. Wizualna kontrola wszystkich elementów wózka widłowego, w tym karetki, przed rozpoczęciem pracy należy do obowiązków operatora maszyny. Wszystkie wygięcia, wyszczerbienia czy pęknięcia powinny być od razu zgłaszane do serwisu, ponieważ drobne, pozornie nieistotne usterki mogą szybko przerodzić się w poważną awarię.
Produkcja wózka widłowego krok po kroku cz. IV: Oś napędowa, silnik i kabina
Krata ochronna karetki - klucz do bezpieczeństwa
Krata ochronna, umieszczona na tylnej części karetki wózka widłowego, pełni niezwykle ważną funkcję ochronną. Jej zadaniem jest zabezpieczenie operatora przed ewentualnym upadkiem ładunku podczas jazdy, podnoszenia lub gwałtownego zatrzymania wózka. Krata, mimo że często pomijana w analizie technicznej, stanowi obowiązkowy element w większości modeli zgodnych z przepisami BHP. Dobrze zaprojektowana powinna zapewniać widoczność, a jednocześnie chronić przed przesuwającymi się w tył ładunkami. Jej obecność jest szczególnie istotna, ponieważ karetka przyjmuje ogromne obciążenia, a najmniejszy uszczerbek może szybko przerodzić się w tragiczną w skutkach awarię.
Wybór karetki: co brać pod uwagę?
Przy zakupie lub wymianie karetki należy wziąć pod uwagę kilka podstawowych parametrów technicznych:
- Szerokość karetki: Musi być dopasowana do szerokości masztu wózka oraz konstrukcji jego prowadnic.
- Odległość między dolną krawędzią karetki a zaczepami wideł: Wynika bezpośrednio z wybranej klasy karetki i wpływa na kompatybilność z dostępnym osprzętem.
- Udźwig: Karetka musi być w stanie przenieść maksymalne obciążenie, jakie przewiduje specyfikacja wózka.
- Typ osprzętu: Specjalistyczne wyposażenie, takie jak przesuw boczny, chwytaki czy przedłużki wideł, wymaga nie tylko odpowiedniej mocy, ale także właściwej konstrukcji karetki.
W firmach logistycznych, które wykorzystują wózki widłowe wewnątrz nowoczesnych hal, najczęściej sprawdzają się standardowe karetki klasy II lub III. W środowiskach zewnętrznych, gdzie występuje zwiększone zapylenie, wilgoć czy nierówne podłoża, warto postawić na modele wzmocnione o wyższej odporności na korozję i uszkodzenia mechaniczne.
Karetka jako element szerszego systemu
Wózek widłowy to urządzenie intensywnie eksploatowane, a jego sprawność zależy od współpracy wielu elementów. Oprócz karetki kluczową rolę odgrywają również:
- Maszt - element montowany pionowo z przodu wózka, służący do przenoszenia, unoszenia i opuszczania ładunku. Wyróżnia się maszty standardowe (Simplex) oraz podwójne (Duplex).
- Widły - wykonane z jednolitego kawałka stali, przymocowane do karetki, umożliwiają przenoszenie ładunków.
- Łańcuch - umożliwia podwieszenie karetki i połączenie jej z tłokiem siłownika.
- Kabina operatora i klatka bezpieczeństwa - zapewniają bezpieczeństwo użytkownikowi i wspierają widoczność.
Karetka wózka widłowego umożliwia całościową pracę maszyny. Bez niej nie może być mowy o podnoszeniu jakichkolwiek ładunków. Właściwie dobrana i zadbana karetka to podstawa bezpiecznej i wydajnej pracy w każdym magazynie czy zakładzie produkcyjnym. Zrozumienie różnic między klasami, znajomość podstawowych parametrów technicznych oraz dbałość o regularne przeglądy pozwalają firmom uniknąć niepotrzebnych awarii i kosztów.
