Koparko-ładowarki: Budowa, Eksploatacja i Uprawnienia Operatora

Koparko-ładowarki to niezwykle wszechstronne maszyny robocze, odgrywające kluczową rolę w wielu sektorach przemysłu. Ich zastosowanie rozciąga się od rolnictwa, przez przemysł drzewny i komunalny, aż po zaawansowane prace budowlane. Niniejsza publikacja stanowi kompleksowe wsparcie dla operatorów, pomagając w przygotowaniu do państwowych egzaminów oraz nauczając prawidłowych i bezpiecznych metod pracy tymi maszynami. Zebrano w niej fundamentalne informacje dotyczące budowy, bezpiecznej eksploatacji oraz technologii robót wykonywanych przez koparko-ładowarki.

Podstawowe Zagadnienia Techniczne i Konstrukcyjne

Książka szczegółowo omawia kluczowe elementy konstrukcyjne koparko-ładowarek, obejmując szeroki zakres wiedzy niezbędnej dla operatora:

Elementy Napędu i Hydrauliki

• Napęd elektryczny: Omówienie zasad działania i specyfiki napędu elektrycznego w maszynach roboczych.
• Silniki spalinowe wysokoprężne: Szczegółowe informacje na temat budowy, zasad działania oraz obsługi silników diesla.
• Elementy hydrauliki: Analiza budowy i funkcji kluczowych komponentów układu hydraulicznego, takich jak pompy, zawory i siłowniki.
• Układy napędowe i jezdne: Opis konstrukcji i działania systemów przenoszenia mocy oraz podwozia maszyn.
• Kabiny: Omówienie ergonomii, bezpieczeństwa i wyposażenia kabin operatora.

Technologia Robót Ziemnych

Zrozumienie technologii robót ziemnych jest fundamentem efektywnej i bezpiecznej pracy koparko-ładowarką. Zagadnienia te obejmują:

• Kategorie gruntów: Klasyfikacja gruntów na 16 kategorii, z podziałem na te dedykowane ładowarkom (3 pierwsze) i koparkom (4 pierwsze), z uwzględnieniem gruntów wymagających spulchnienia.
• Właściwości gruntów: Omówienie kluczowych parametrów gruntu, takich jak ciężar właściwy, nośność, wilgotność, spoistość, stopień zagęszczenia i spulchnienia, a także kąt stoku naturalnego.
• Kąt stoku naturalnego: Definicja i znaczenie kąta, pod którym grunt samoczynnie utrzymuje się w skarpie lub nasypie.
• Klin odłamu: Wyjaśnienie pojęcia klina odłamu jako masy gruntu powyżej kąta stoku naturalnego, która może ulec osunięciu.
• Obliczanie bezpiecznej odległości: Formuły obliczeniowe do określenia bezpiecznej odległości posadowienia maszyny na nasypie, zależne od kategorii gruntu (np. dla kategorii I: 1,5 x h + 0,6m).

Systemy Maszyny i Ich Konserwacja

Prawidłowe funkcjonowanie koparko-ładowarki opiera się na współdziałaniu wielu złożonych systemów. Regularna konserwacja i zrozumienie ich działania są kluczowe dla zapewnienia długiej żywotności maszyny i bezpieczeństwa pracy.

Układy Napędowe

• Przekładnia hydrokinetyczna: Szczegółowe wyjaśnienie budowy (wirnik pompy, wirnik turbiny, kierownica), zasady działania (przenoszenie momentu obrotowego za pomocą oleju) oraz przyczyn przegrzewania się oleju (np. źle dobrane przełożenie, zanieczyszczony filtr, niski poziom oleju).
• Most napędowy: Opis komponentów takich jak półosie, przekładnia główna, mechanizm różnicowy i zwolnice planetarne, wyjaśniający ich funkcje w przenoszeniu i modyfikacji momentu obrotowego.

Układy Paliwowe i Smarowania

• Układ paliwowy: Przedstawienie jego budowy: zbiornik, pompa zasilająca, filtry, pompa wtryskowa i wtryskiwacze.
• Systemy smarowania silnika: Omówienie różnych typów smarowania (rozbryzgowe, ciśnieniowe, mieszane, mieszankowe) ze szczególnym uwzględnieniem smarowania ciśnieniowo-rozbryzgowego.
• Przyczyny ubytku i wzrostu oleju: Identyfikacja potencjalnych problemów prowadzących do spadku lub przyrostu poziomu oleju silnikowego (np. wycieki, zużycie pierścieni, uszkodzona uszczelka pod głowicą).

Układy Hydrauliczne

• Budowa układu hydraulicznego: Opis kluczowych elementów: zbiornik, pompa, zawór bezpieczeństwa, rozdzielacz, tłoki.
• Akumulator hydrauliczny: Funkcje akumulatora, takie jak magazynowanie oleju pod ciśnieniem, wspomaganie pompy, wyrównywanie pulsacji i amortyzacja uderzeń hydraulicznych.
• Pompy i silniki hydrauliczne: Definicje i rodzaje pomp (zębate, wielotłoczkowe) oraz silników hydraulicznych.
• Zawory hydrauliczne: Klasyfikacja zaworów (sterujące ciśnieniem, kierunkiem przepływu, natężeniem przepływu) oraz zawory specjalne, jak zamek hydrauliczny zapobiegający niekontrolowanemu wypływowi oleju.
• Wymagania stawiane olejom hydraulicznym: Kryteria jakościowe dla olejów, w tym stabilność lepkości, smarność, odporność na korozję i pienienie.
• Procedury serwisowe: Szczegółowe instrukcje dotyczące wymiany przewodów wysokiego ciśnienia, zerowania ciśnienia w układzie roboczym oraz odpowietrzania układu hydraulicznego.

Układy Elektryczne i Zasilanie

• Parametry prądu elektrycznego: Podstawowe pojęcia: napięcie, natężenie, opór, moc.
• Akumulatory: Parametry akumulatorów (napięcie, pojemność, prąd rozruchowy) oraz zasady ich łączenia szeregowego (zwiększenie napięcia) i równoległego (zwiększenie pojemności).
• Obsługa akumulatora: Czynności konserwacyjne, takie jak kontrola czystości, poziomu elektrolitu i stanu naładowania.
• Alternator i regulator napięcia: Rola alternatora w produkcji prądu i regulatora w stabilizacji napięcia w instalacji.
• Ładowanie akumulatora: Zasady bezpiecznego ładowania prądem stałym.

Silniki Spalinowe

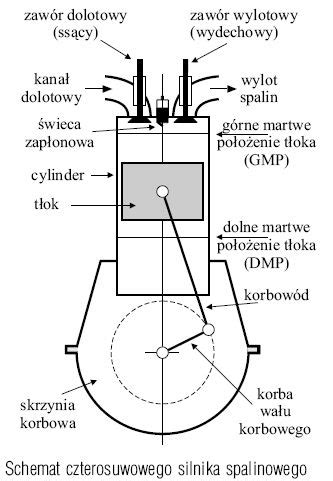

• Silniki dwu- i czterosuwowe: Podstawowe różnice w cyklu pracy.
• Silniki wysokoprężne: Mechanizm samoczynnego zapłonu paliwa dzięki wysokiej temperaturze sprężonego powietrza.
• Liczba cetanowa: Wskaźnik skłonności paliwa do samozapłonu.
• Przyczyny rozbiegania silnika: Omówienie niekontrolowanego wzrostu obrotów i sposobów przeciwdziałania.
• Układ chłodzenia: Budowa i funkcje termostatu, pompy wodnej oraz chłodnicy.
• Przyczyny przegrzewania silnika: Identyfikacja potencjalnych problemów z układem chłodzenia i smarowania.
• Układy dolotowe (doładowanie): Rola turbosprężarek i kompresorów w zwiększaniu mocy silnika poprzez dostarczanie większej ilości powietrza.

Bezpieczeństwo i Dokumentacja Operatora

Przestrzeganie zasad bezpieczeństwa oraz posiadanie odpowiedniej dokumentacji są absolutnie kluczowe dla każdego operatora maszyn budowlanych.

Zasady Bezpiecznej Eksploatacji

• Praca w pobliżu linii napowietrznych: Minimalne bezpieczne odległości od linii wysokiego napięcia (różne dla różnych przedziałów napięć) oraz procedury zabezpieczające, w tym konieczność wyłączenia napięcia przez energetykę i uziemienia linii.
• Czynności przed wyjazdem maszyną z budowy: Szczegółowa lista kontrolna obejmująca hamulce, układ kierowniczy, światła, czystość maszyny, blokadę skrętu tylnej osi i sprawdzenie szczelności.

Dokumentacja Techniczna

• Dokumentacja Techniczno-Ruchowa (DTR): Zawartość DTR, obejmująca instrukcję obsługi, katalog części zamiennych i książkę gwarancyjną.
• Książka Maszyny Budowlanej (KMB): Informacje zawarte w KMB, takie jak dane właściciela, specyfikacje techniczne, historia napraw i wymian podzespołów, a także przebieg maszyn.

Obsługi Techniczne

Systematyczne przeglądy i obsługi techniczne zapewniają niezawodność maszyny:

• Rodzaje obsług technicznych:
  • OC (obsługa codzienna): Wykonywana przed uruchomieniem silnika (kontrola dokręcenia kół, ciśnienia, ogumienia, połączeń, wycieków, poziomu płynów, napięcia paska klinowego) oraz po uruchomieniu (kontrola wskazań pulpitu, działania układów).
  • OT (obsługa techniczna): OT1 (co 250h) obejmująca wymianę smaru, oleju i filtrów; OT2 (co 500h) wykonywana przez serwis z użyciem przyrządów.
  • OS (obsługa sezonowa): Specyficzne czynności dla okresu zimowego i letniego.
  • Omag (obsługa magazynowa): Czynności konserwacyjne przy długotrwałym postoju maszyny.
  • OTD (obsługa techniczna w okresie docierania).
  • Otrans (obsługa transportowa): Procedury związane z przygotowaniem maszyny do transportu na lawecie.

Książeczka Operatora - Uprawnienia i Ważność

Książeczka operatora jest niezbędnym dokumentem potwierdzającym kwalifikacje do obsługi maszyn i urządzeń technicznych.

Definicja i Cel

Książeczka operatora to oficjalny dokument, który poświadcza posiadanie uprawnień do obsługi maszyn i urządzeń technicznych wykorzystywanych w robotach ziemnych, budowlanych i drogowych.

Instytucje Wydające i Proces Uzyskiwania

Książeczki operatora wydawane są przez wyspecjalizowane instytucje, takie jak Warszawski Instytut Technologiczny (wcześniej Sieć Badawcza Łukasiewicz - Instytut Mechanizacji Budownictwa i Górnictwa Skalnego - IMBIGS). Proces uzyskania książeczki rozpoczyna się od zdania egzaminu teoretycznego i praktycznego z pozytywnym wynikiem.

Nowa Forma Dokumentu

Od 28 sierpnia 2021 roku książeczki operatora wydawane są w nowoczesnej formie karty z tworzywa sztucznego, zastępując dotychczasowe wydania papierowe.

Ważność Uprawnień

Uprawnienia zdobyte przed wejściem w życie nowelizacji przepisów zachowują swoją ważność i nie wymagają dodatkowej aktualizacji. Co istotne, uprawnienia te są przyznawane bezterminowo.

Wymiana Dokumentu

Konieczność wymiany książeczki operatora może pojawić się w następujących sytuacjach:

• Uszkodzenie: W przypadku fizycznego uszkodzenia dokumentu.
• Zmiana danych: W przypadku zmian danych osobowych operatora.
• Wniosek o nowy dokument: Kiedy operator chce uzyskać książeczkę w nowej, plastikowej formie.

W przypadku ubiegania się o uprawnienia do obsługi maszyn, których proces szkoleniowy został rozpoczęty przed wejściem w życie nowych przepisów, ale nie został jeszcze zakończony, stosuje się zasady obowiązujące w momencie rozpoczęcia szkolenia.

Konsekwencje Braku Dokumentu

Posiadanie aktualnej książeczki operatora jest warunkiem dopuszczenia do wykonywania zawodu. Brak tego dokumentu może skutkować brakiem możliwości legalnego wykonywania pracy oraz nałożeniem odpowiednich kar.
