Pługi obracalne zawieszane serii Kverneland EG, takie jak model EG 95, charakteryzują się innowacyjnymi rozwiązaniami technicznymi, które zapewniają efektywność i komfort pracy w rolnictwie. W okolicach roku 1995 systemy takie jak Variomat i niezawodne zabezpieczenie Auto-reset stanowiły o ich zaawansowaniu. Poniższa charakterystyka przedstawia kluczowe dane techniczne i funkcje tych maszyn, które przyczyniają się do optymalizacji procesu orki.
Ogólne cechy i zalety
Kverneland EG Variomat zapewnia znaczną oszczędność czasu, paliwa i pieniędzy dzięki przemyślanej konstrukcji i funkcjonalności. Wszystkie najważniejsze regulacje można obsługiwać z kabiny ciągnika, co zwiększa wygodę i precyzję pracy. Niezawodne zabezpieczenie Auto-reset umożliwia wysokiej jakości pracę w trudnych warunkach bez konieczności konserwacji.
Konstrukcja i wymiary ramy
Pługi obracalne zawieszane EG Variomat® są dostępne w wersji standardowej od 3 do 5 korpusów z ramą główną o wymiarach 100 x 200 mm. Dla pracy w ekstremalnych warunkach dostępne są wersje wzmocnione 4 - 6 skibowe, które posiadają ramę główną o wymiarach 120 x 200 mm, wzmocnioną część przednią oraz głowicę nr 300.
Rama jest istotnym elementem konstrukcji pługa. Ramy pługów Kverneland są poddawane obróbce cieplnej poprzez dwukrotną indukcję. Temperatura stali w tym procesie jest ściśle monitorowana. Dzięki temu rama uzyskuje 3 razy większą wytrzymałość i długą żywotność. Elementy spawane krytycznie osłabiają wytrzymałość ramy pługa, dlatego Kverneland minimalizuje ich użycie w kluczowych punktach.
Pługi mogą mieć od 3 do 6 korpusów, w zależności od odległości między korpusami i rodzaju głowicy. Istnieje możliwość zamontowania dodatkowego korpusu (maksymalnie 5 korpusów z głowicą 200 oraz maksymalnie 6 korpusów).

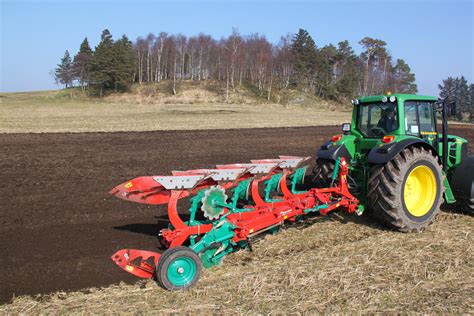

System Variomat: Regulacja szerokości orki
System Variomat to płynna regulacja szerokości orki w zakresie od 30 do 50 cm (12 - 20”) na korpus, w zależności od modelu pługa. Co ważne, zmiana tej szerokości nie zmienia kąta natarcia lemiesza, co jest możliwe dzięki zasadzie czworoboku przegubowego.
Kverneland EG Variomat zawsze zapewnia perfekcyjną linię uciągu. System Variomat ma prawidłowe, oparte na równoległoboku, połączenie na całej długości pługa.
System zabezpieczenia non-stop (resorowy)
Ten system jest niezastąpiony w warunkach kamienistych. W pełni automatyczny system zabezpieczenia non-stop (resorowy) Kverneland zapewnia bezproblemową orkę w glebach z dużą ilością kamieni. Prosty system sprężynowy zbudowany z piór resora gwarantuje, że korpus pługa odchyli się, gdy trafi na kamienie czy inne przeszkody znajdujące się w ziemi. Pozwala to uniknąć gwałtownych uderzeń i możliwych uszkodzeń. Po minięciu przeszkody korpus pługa automatycznie powróci na wcześniej ustawioną, czyli prawidłową głębokość orki.
Bezpieczeństwo i wydajność
Przy dzisiejszych wymaganiach osiągnięcia wysokiej wydajności, oczekuje się, że zarówno ciągnik, jak i pług wykona pracę szybciej niż kiedykolwiek. To stawia trudniejsze wymagania dla wyposażenia, szczególnie w zakresie systemów bezpieczeństwa, mającego chronić ciągnik i pług przed niebezpiecznymi przeciążeniami za każdym razem, gdy pług uderzy w przeszkody znajdujące się w ziemi. System zabezpieczenia non-stop (resorowego) Kverneland spełnia wymagania wysokich standardów, gwarantując bezpieczną i szybką orkę.
Dostosowanie do warunków glebowych
W zależności od rodzaju gleby, wszystkie pługi Kverneland mogą być wyposażone w różne zestawy piór resora. Dla lekkich gleb tradycyjny resor z 5 piórami jest najlepszym wyborem dla uzyskania perfekcyjnej orki w warunkach kamienistych. Obecnie większość pługów jest dostarczanych z resorem wzmocnionym HD, zbudowanym z 7 piór. Taki system zapewnia bardzo dobre rezultaty orki w większości warunków. Dla ekstremalnie ciężkich gleb z bardzo dużą ilością kamieni zalecany jest resor podwójny.
Dodatkowe pióra w resorze
Resor w pługach zagonowych standardowo posiada 5 piór (nacisk 640 kg), natomiast w pługach obracalnych w standardzie resor jest zbudowany z 7 piór (nacisk 900 kg). Dla bardzo ciężkich warunków glebowych istnieje możliwość zamontowania dodatkowych piór w resorze, a tym samym zwiększenia nacisku nawet do 1400 kg. Odbywa się to w prosty i szybki sposób poprzez odkręcenie tylko jednej środkowej śruby.
Niezależne działanie i żywotność
Mechaniczny system zabezpieczenia non-stop (resorowy) stosowany w pługach Kverneland umożliwia niezależne działanie na każdym korpusie, co gwarantuje doskonałą jakość orki. System zabezpieczenia non-stop (resorowe) Kverneland ma bardzo prostą konstrukcję, wytrzymującą obciążenia rok w rok oraz z minimalną konserwacją. Oszczędność czasu i pieniędzy! Ponadto system zabezpieczenia non-stop (resorowego) Kverneland gwarantuje dłuższą żywotność pługa. Po uderzeniu w przeszkodę nacisk na dłuto, ramę i inne elementy pługa maleje. Siły działające na pług Kverneland są zatem zredukowane.
Kluczowe regulacje pługa
Ustawienie pługa jest kluczowe dla efektywnej i wysokiej jakości orki. W pługach Kverneland EG, zwłaszcza w modelach Variomat, wiele regulacji ma na celu ułatwienie i optymalizację tego procesu.
Regulacja szerokości pierwszej skiby
Mechaniczna regulacja pierwszej skiby jest standardem w pługach Kverneland. Służy ona do dostosowania pługa do rozstawu tylnych kół ciągnika. W Agromechanice napisano, że dostosowuje się ją do rozstawu tylnych kół ciągnika. W RPT piszą, że regulacji pierwszej skiby dokonuje się w drugim przejeździe, a pierwszy korpus powinien nieco nadkładać, aby wyrównać powierzchnię z poprzednim przejazdem. Piszą też, że ma to związek ze ściąganiem pługa, albo że ma to wpływ na równomierną szerokość pozostałych skib. W starszych pługach zagonowych ramowych zawieszanych, w stojaku znajduje się oś wykorbiona, która podobno służy do regulacji właśnie pierwszej skiby, a zarazem punktu pociągowego. W pługach obracalnych jednobelkowych te ustawienia dokonuje się razem lub oddzielnie śrubą rzymską albo siłownikiem. Za pomocą osi wykorbionej nie zmienia się w rzeczywistości szerokości tylko pierwszej skiby, ale wszystkich jednocześnie, zmieniając przy tym jakby kąt natarcia lemieszy. Inne źródła podają, że zmiana tej szerokości powinna być następstwem zmiany głębokości orki, tak aby był zachowany jednakowy stosunek szerokości do głębokości korpusu. Im głębiej, tym szerzej i na odwrót. Na zimę znowu lepiej zostawić glebę w ostrej skibie (wysztorcowaną), czyli głęboko i wąsko.
Regulacja głębokości orki
W nowszych pługach obracalnych regulacja głębokości orki odbywa się zazwyczaj za pomocą regulacji siłowej (kontroli uciągu) a nie kółka kopiującego, choć kółko kopiujące jest stosowane w pługach przyczepianych. Regulacja siłowa czy pozycyjna wyklucza kółko kopiujące. Jeśli ktoś chce pracować za pomocą regulacji kopiującej (kółka), musi ustawić podnośnik na dociążanie (regulację ciśnieniową), czyli podnoszenie pod mocno zmniejszonym ciśnieniem, tak aby nie dało rady podnieść pługa od ziemi. W takim przypadku traci się dociążanie tylnej osi masą pługa.
Regulacja szerokości roboczej pługa
To zagadnienie jest odmienne od regulacji pierwszej skiby i w starszych pługach często nie występuje. Może być realizowana mechanicznie, skokowo, albo hydraulicznie, płynnie (jak w systemie Variomat). Co ciekawe, zmiana tej szerokości nie zmienia kąta natarcia lemiesza, co jest możliwe dzięki zasadzie czworoboku przegubowego.
Przesuwanie wzdłużne pługa
W nowszych pługach istnieje możliwość przesuwania wzdłużnego pługa, tak aby wychylić pierwszy korpus poza rozstaw kół ciągnika. Wtedy obydwa koła ciągnika jadą po caliźnie (nie po zaoranej ziemi). Praktycznie daje to bardziej stabilną pracę i mniejsze ugniatanie świeżo zaoranej gleby przez koła ciągnika.
Dostosowanie liczby korpusów
Zmiana szerokości orki może być również realizowana poprzez odejmowanie i dokładanie korpusów. Belka w takim przypadku musi mieć budowę kołnierzową, czy jak kto woli teleskopową, aby po odjęciu od tyłu korpusu nie wystawała "pusta" belka.
