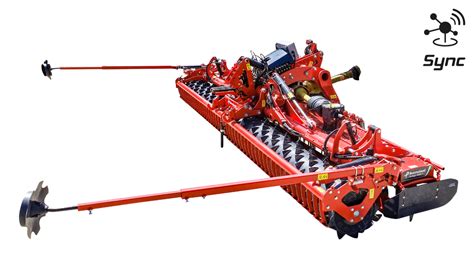

Kverneland NG-H 101 F30: Specyfikacja techniczna i kluczowe cechy

Brony wirnikowe Kverneland stanowią kluczowe narzędzie w nowoczesnym rolnictwie, oferując efektywne przygotowanie podłoża siewnego. Są zaprojektowane tak, aby sprostać wymaganiom zrównoważonych praktyk i presji ekonomicznej, zapewniając optymalne warunki dla zdrowego wzrostu roślin, wysokich plonów i bezpiecznej produkcji żywności.

Konstrukcja i wydajność

Wydajność i zapotrzebowanie na moc

Kverneland NG-H 101 F30 to hydraulicznie składana brona wirnikowa, zaprojektowana dla ciągników o maksymalnej mocy 300 KM. Maszyna ta cechuje się innowacyjną konstrukcją wanny bez ramy bocznej, co przyczynia się do zmniejszenia jej wagi oraz nadaje jej bardziej przejrzystą budowę. Brony wirnikowe Kverneland, w tym model NG-H 101 F30, wyposażone są w 4 wirniki na metr szerokości roboczej, co w połączeniu ze spiralnym rozmieszczeniem zębów, zapewnia mniejsze zapotrzebowanie na moc i efektywną uprawę gleby. Optymalne efekty uprawy ziemi i niskie zapotrzebowanie na moc zostały osiągnięte dzięki bliskiemu rozstawowi uchwytów zębów, wynoszącemu zaledwie 25 cm.

Porównując zapotrzebowanie brony wirnikowej na moc w stosunku do efektów uprawy ziemi i uwzględniając te czynniki, brony wirnikowe Kverneland plasują się na czele. Seria M, solidna, średniej wielkości brona wirnikowa, jest przystosowana do współpracy z ciągnikami o mocy do 140 KM, oferując efektywną pracę w większości warunków glebowych. Zastosowanie podwójnie zginanej, warstwowej sekcji wanny pozwoliło zwiększyć jej wytrzymałość i uzyskać strukturę samonośną bez zwiększania wagi, przy zachowaniu przejrzystej i uporządkowanej konstrukcji.

Wanna "heavy-duty" i jej trwałość

Wzmocnione mocowanie wanny za pomocą specjalnej płytki o grubości 10 mm, łożyska stożkowe oraz mocna i wytrzymała głowica zapewniają udoskonalone wykonanie. Wanna jest zaprojektowana i zbudowana dla wysokiej niezawodności i długiej żywotności, co podkreśla użycie wysoce precyzyjnych elementów wyprodukowanych z niezmiernie niskimi tolerancjami. Górna połowa wanny w modelu NGS F35 jest wykonana ze stalowej blachy o grubości 10 mm. Aby wersji S nadać najmocniejszą konstrukcję i umożliwić pracę w najbardziej ekstremalnych warunkach, dolna połowa wanny również jest wykonana ze stalowej blachy o grubości 10 mm. Mocna konstrukcja wanny o strukturze samonośnej zapewnia duży prześwit między uchwytem zębów a dnem wanny, co jest kluczowe dla optymalnej wydajności w ciężkich warunkach glebowych.

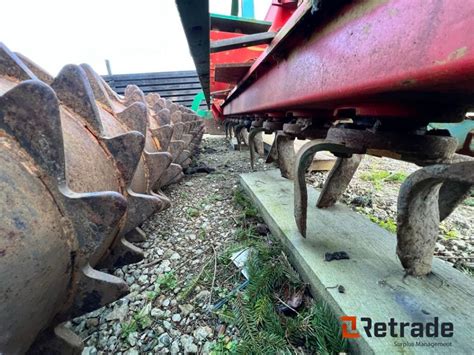

Zęby i system mocowania

Brony wirnikowe Kverneland są zaopatrzone w oryginalne zęby, dobrze znane z wybitnej jakości i ekstremalnej trwałości. Zabezpieczenie zębów realizowane jest za pomocą specjalnych podwójnych przeciwnakrętek do trwałego i solidnego mocowania. Surowe testy i lata doświadczeń udowodniły solidność i bezpieczeństwo tego systemu. Jednoczęściowy stalowy uchwyt zęba jest wykonany specjalną metodą obróbki cieplnej "heat-treated", co zapewnia wyjątkową wytrzymałość.

Zęby standardowo są mocowane na szybkozłącza, czyli sworzeń i zawleczkę - system "Quick-Fit". Oba modele, NG-H 101 F30 i NGS F35, są wyposażone w standardzie w nowy system mocowania zęba na szybkozłącza "quick-fit". Zęby Kverneland Quick-Fit są bezpiecznie przymocowane do uchwytu zęba za pomocą sworznia i klipsa. System Quick-Fit umożliwia łatwą wymianę wszystkich zębów bez użycia narzędzi. Opcjonalnie brona wirnikowa może być wyposażona w zęby o pozytywnym kącie, specjalnie utwardzane dla zapewnienia dłuższej żywotności i minimalnego zużycia w ciężkich glebach lub do pracy w mulcz. Dla minimalizowania czasu przestojów i zmniejszenia zużycia w glebach ściernych, seria M może być wyposażona w zęby pokryte węglikiem spiekanym, co zwiększa ich trwałość.

Spiralne ułożenie zębów

Zęby brony wirnikowej Kverneland są ustawione pod różnymi kątami, aby zminimalizować uszkodzenia powodowane przez kamienie i zapewnić równomierne wyrównanie terenu. Dzięki 4 wirnikom na metr i śrubowemu ustawieniu zębów, szczytowe obciążenia układu napędowego są zmniejszone, co skutkuje płynniejszą pracą i niższym zużyciem paliwa. Wszystkie koła zębate są hartowane w rynnie, aby zapewnić długą żywotność.

Integracja z innymi maszynami i funkcje dodatkowe

Agregacja z siewnikami pneumatycznymi

Kverneland NG-H 101 F30 można w łatwy sposób agregować z pneumatycznymi siewnikami zbożowymi Kverneland Accord DF-1 i DF-2, gdzie zbiornik jest montowany z przodu ciągnika, a szyna redlic jest mocowana do ramy wału przez uchwyt równoległoboczny. Takie rozwiązanie zapewnia zawsze prawidłową i stałą głębokość siewu, niezależnie od głębokości pracy brony wirnikowej.

Tylne wały są połączone do brony wirnikowej przez równoległobok, co daje pewność, że rama wału pozostanie w tej samej pozycji roboczej, kiedy zmieniamy głębokość pracy maszyny - to pozytywna korzyść, kiedy łączymy bronę wirnikową z siewnikami DF1 albo DF2, ponieważ redlica jest przymocowana bezpośrednio do ramy wału. W połączeniu z siewnikami Accord DF1 albo DF2, wszystkie hydrauliczne funkcje są scentralizowane na głowicy brony wirnikowej.

Połączenie szyny redlic siewnika z broną wirnikową odbywa się za pomocą specjalnych haków - system znany z ładowaczy czołowych. Znaczniki śladów są montowane do brony wirnikowej, dzięki czemu w bardzo krótkim czasie brona wirnikowa jest gotowa do pracy solo.

Regulacja głębokości pracy

Głębokość pracy maszyny standardowo jest regulowana hydraulicznie przez system równoległoboczny, co zapewnia zawsze stabilną i prawidłową głębokość roboczą połączoną z komfortem w użytkowaniu. Hydrauliczna regulacja głębokości odbywa się z kabiny ciągnika, podczas gdy maksymalna głębokość jest ustawiana przez podkładki dystansowe na maszynie.

Wybór wałów uprawowych

Dla modelu NG-H 101 F30 dostępna jest szeroka gama wałów uprawowych dla bezproblemowej pracy w każdych warunkach glebowych i pogodowych. Dla wszystkich warunków glebowych dostępny jest szeroki wybór wałów, takich jak Cracker, Actipack, Actiline, wał pełny zębaty lub wał rurowy. Wały te zapewniają odpowiednie zagęszczenie gleby jako ostatni etap optymalnego przygotowania gleby przed siewem, co dzięki zmniejszeniu porowatości gleby i ograniczeniu parowania, gwarantuje roślinom taki sam dostęp do składników odżywczych, wody i światła.

Tylna belka równająca i ramiona znaczników śladów

Brona wirnikowa NG-H 101 F30 może być opcjonalnie wyposażona w tylną belkę równającą z prostą regulacją wysokości pracy. Ramiona znaczników śladów są przymocowane bezpośrednio do wanny brony wirnikowej.

Prędkość obrotowa rotora

Prędkość obrotowa rotora, która standardowo wynosi 336 obr/min, może być zmieniana poprzez wymianę kół zębatych w przekładni.
