Łącznik górny, znany również jako łącznik centralny lub śruba rzymska, stanowi kluczowy element trójpunktowego układu zawieszenia (TUZ) ciągnika rolniczego. Jego podstawową funkcją jest stabilne i bezpieczne połączenie maszyny z narzędziem rolniczym, co bezpośrednio przekłada się na komfort pracy, bezpieczeństwo operatora oraz efektywność całego procesu. W niniejszym artykule szczegółowo omówimy działanie łącznika górnego, jego rodzaje, sposób doboru do konkretnych modeli ciągników, a także praktyczne aspekty jego użytkowania i konserwacji.
Rola łącznika górnego w trójpunktowym układzie zawieszenia
Trzypunktowy układ zawieszenia (TUZ) to system stanowiący integralną część większości współczesnych ciągników rolniczych. Znajdujący się zazwyczaj z tyłu pojazdu (choć w większych i mocniejszych maszynach może występować również z przodu), TUZ umożliwia agregację różnorodnych narzędzi i maszyn rolniczych. Składa się on z dwóch dolnych ramion oraz właśnie łącznika górnego. Podczas gdy dolne ramiona odpowiadają głównie za podnoszenie i opuszczanie zawieszonej maszyny za pomocą układu hydraulicznego, łącznik górny pełni rolę stabilizatora. Jego zadaniem jest utrzymanie zamocowanego urządzenia w pozycji możliwie poziomej względem podłoża, co jest kluczowe dla prawidłowego wykonania wielu prac polowych.
Precyzyjna regulacja długości łącznika górnego pozwala na dokładne kontrolowanie kąta nachylenia narzędzia rolniczego względem podłoża. Niewłaściwe ustawienie może prowadzić do nierównomiernego rozłożenia sił działających na narzędzie, co z kolei może skutkować jego uszkodzeniem, obniżeniem jakości pracy lub nawet niebezpiecznymi sytuacjami podczas pracy.
Rodzaje łączników górnych: gwintowane vs. hydrauliczne
Na rynku dostępne są dwa główne typy łączników górnych, różniące się konstrukcją i sposobem obsługi:
Łącznik gwintowany (śruba rzymska)
Jest to tradycyjne i prostsze rozwiązanie. Regulacja długości odbywa się poprzez ręczne obracanie pokrętła, co wymaga od operatora wysiadania z kabiny ciągnika. Jest to rozwiązanie ekonomiczne i łatwe w obsłudze przy prostych pracach, jednakże mniej wygodne i czasochłonne, zwłaszcza przy częstej potrzebie zmiany ustawień.
Łącznik hydrauliczny
Ten typ łącznika zastępuje tradycyjną śrubę centralną siłownikiem hydraulicznym. Umożliwia to regulację długości i pozycji narzędzia bezpośrednio z poziomu kabiny operatora, za pomocą rozdzielacza hydrauliki. To rozwiązanie znacząco zwiększa komfort pracy, oszczędza czas i pozwala na precyzyjniejsze dostosowanie narzędzia do warunków polowych bez konieczności przerywania pracy. Wiele modeli hydraulicznych wyposażonych jest w zawory zabezpieczające, tzw. „zamek”, które zapobiegają opadaniu narzędzia nawet w przypadku spadku ciśnienia w układzie hydraulicznym.
Dobór odpowiedniego łącznika górnego
Wybór właściwego łącznika górnego, czy to do ciągników takich jak Ursus C-330 czy C-360, czy też innych modeli, wymaga uwzględnienia kilku kluczowych czynników:
- Kategoria TUZ: Należy dopasować łącznik do kategorii trzypunktowego układu zawieszenia w danym ciągniku. Najczęściej spotykane są kategorie 2, 3 i 4, przy czym kategoria ta określa wymiary sworzni i otworów mocujących. Dla ciągników o mocy do około 100 KM (74 kW) zazwyczaj stosuje się łączniki kategorii 2. Mocniejsze maszyny wymagają kategorii 3 lub 4.
- Moc ciągnika: Wraz ze wzrostem mocy ciągnika, rosną również siły działające na łącznik górny, zależne od rozmiaru i wagi podłączanych narzędzi. Ciągnik o mocy do 75 kW będzie wymagał łącznika kategorii 2, często o średnicy cylindra około 70 mm. Dla mocy od 75 kW do 135 kW zalecany jest łącznik kategorii 3 o średnicy cylindra około 80-90 mm.
- Średnice mocowań: Należy sprawdzić średnicę sworzni mocujących po stronie ciągnika i maszyny. Typowe średnice to: 19 mm (kategoria 1), 25,4 mm (kategoria 2), 32 mm (kategoria 3) i 45 mm (kategoria 4). Średnice otworów w kulach są zazwyczaj nieco większe, aby ułatwić montaż.
- Długość robocza: Ważne jest, aby minimalna i maksymalna długość robocza łącznika zapewniała bezpieczną i optymalną pracę z danym narzędziem.
- Udźwig: Łącznik musi być zdolny do udźwignięcia ciężaru podłączanego narzędzia. Zaleca się wybór modeli z odpowiednim marginesem nośności, aby uniknąć szybkiego zużycia lub przeciążenia.

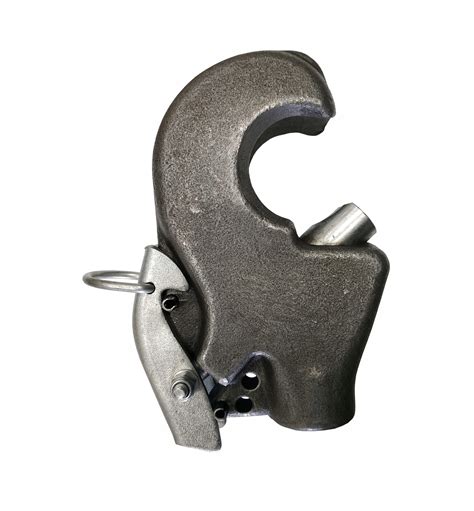

- Typ końcówki mocowania: Po stronie ciągnika często stosuje się klasyczny przegub kulowy, jednak coraz popularniejsze są końcówki przegubowe zapewniające większą elastyczność. Po stronie maszyny najczęściej wykorzystywane są końcówki hakowe.
- Dodatkowe cechy (dla łączników hydraulicznych): Warto zwrócić uwagę na obecność szybkozłączy, odpornych węży hydraulicznych oraz zaworów zabezpieczających typu „zamek”.
W przypadku wątpliwości co do wyboru odpowiedniego łącznika, zaleca się konsultację z ekspertem lub sprzedawcą części rolniczych.
Praca z ciężkimi narzędziami i konserwacja
Przy pracy z cięższymi narzędziami, szczególnie w trudnym terenie, łącznik górny hydrauliczny musi być konstrukcją solidną i bezpieczną. Kluczowe są:
- Wytrzymałość konstrukcji: Grubsze tłoczysko i mocne spawy minimalizują ryzyko odkształceń pod obciążeniem.
- Zawór zabezpieczający („zamek”): Chroni przed niekontrolowanym opadaniem narzędzia.
- Szybkozłącza i węże hydrauliczne: Powinny być odporne na uszkodzenia mechaniczne i poprawnie zamontowane, aby zapobiec wyciekom oleju.
Regularny serwis i kontrola połączeń są niezbędne dla zapewnienia długiej żywotności łącznika i płynnej pracy ciągnika. Należy sprawdzać szczelność układu hydraulicznego, stan węży oraz mocowania.
Łączniki hydrauliczne do ciągników John Deere. Inwestycja na lata czy zbędny gadżet?
Montaż i typowe błędy
Aby montaż łącznika górnego przebiegł bez problemów, należy:
- Upewnić się, że wybrany element jest dopasowany do kategorii TUZ ciągnika i średnic otworów mocujących.
- W przypadku łącznika hydraulicznego, zwrócić szczególną uwagę na prawidłowe podłączenie węży i szybkozłączy, unikając naprężeń i krzywego ustawienia.
- Po zamontowaniu sprawdzić ruchomość łącznika - narzędzie powinno płynnie się podnosić i opuszczać bez oporów.
Typowe błędy przy montażu obejmują:
- Niewłaściwe dopasowanie kategorii TUZ.
- Krzywe lub naprężone podłączenie węży hydraulicznych, prowadzące do przeciążeń i wycieków.
- Niedostateczne dokręcenie lub poluzowanie śrub mocujących.
Regulacja i funkcjonalność
Skok gwintu w łączniku gwintowanym określa precyzję regulacji wysokości narzędzia - im drobniejszy skok, tym łatwiej ustawić pożądane położenie. W łącznikach hydraulicznych podobną rolę pełni zakres skoku siłownika - większy zakres oznacza większe możliwości regulacji.
Udźwig decyduje o tym, czy łącznik poradzi sobie z ciężarem narzędzia. Ważne jest, aby dobrać element z odpowiednim zapasem nośności.
Łącznik górny służy przede wszystkim do poziomowania narzędzia, a nie do zmiany jego głębokości pracy, która jest regulowana za pomocą dolnych ramion TUZ.
W przypadku ciągników o mniejszej mocy i ubogiej hydraulice, jak np. Ursus C-330, rozważenie zakupu gotowego łącznika hydraulicznego może być bardziej praktyczne niż próba samodzielnego wykonania, choć koszt może być wyższy. Dla takich maszyn, alternatywą mogą być również inne rozwiązania, np. zaczepy CBM.
