Ładowacz Cyklop: Konstrukcja, części i mocowanie pompy

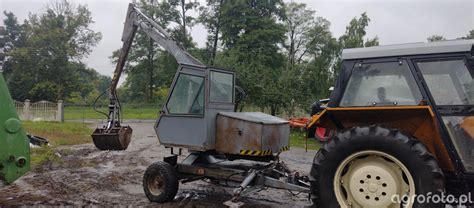

Ładowacz Cyklop, znany również jako T-214, to maszyna, która od dziesięcioleci stanowi niezastąpione narzędzie w polskim rolnictwie. Jej legendarna konstrukcja, produkowana między innymi przez Zakłady Urządzeń Technicznych w Nysie, wciąż doskonale sprawdza się w pracach załadunkowych. Od transportu materiałów sypkich, słomy, bel, worków z nawozem po nawet złom - Cyklop pozostaje niezawodnym pomocnikiem. Aby zachować jego sprawność przez kolejne lata intensywnej pracy, kluczowy jest dostęp do odpowiednich części zamiennych i zrozumienie jego układu hydraulicznego.

Konstrukcja i Działanie Ładowacza Cyklop (T-214)

Ładowacz Cyklop montowany jest na trójpunktowym układzie zawieszenia ciągnika. Jego konstrukcja obejmuje ramię teleskopowe, chwytak oraz zaawansowany układ hydrauliczny, który odpowiada za wszystkie funkcje robocze maszyny. Przez lata użytkowania maszyna ta zyskała miano „nie do zdarcia”. Jednak, jak każda konstrukcja mechaniczna, wymaga ona regularnych napraw, wymiany zużytych podzespołów oraz bieżącej konserwacji, aby utrzymać swoją niezawodność i wydajność.

Kluczowe Części Układu Napędowego i Hydraulicznego Cyklopa

Prawidłowe funkcjonowanie ładowacza Cyklop zależy od sprawności wielu współpracujących ze sobą elementów, szczególnie w układzie napędowym i hydraulicznym. Części te są zaprojektowane z myślą o wytrzymałości, precyzji i pełnej kompatybilności z oryginalnymi konstrukcjami T-214. Wysokiej jakości komponenty wykonane są ze stali hartowanej, co zapewnia im odporność na ścieranie, uderzenia oraz pracę w warunkach dużych przeciążeń. Spełnienie norm dopasowania wymiarowego gwarantuje sprawny montaż bez konieczności modyfikacji.

Elementy przekładni

• Koła duże hartowane (skośne zęby): Ten element przekładni odpowiada za przenoszenie momentu obrotowego pod dużym obciążeniem. Do jego produkcji użyto stali hartowanej, odpornej na ścieranie i pękanie, co jest kluczowe dla prawidłowej pracy napędu hydraulicznego.
• Koła małe hartowane (skośne zęby): Mniejsze koło zębate współpracujące z dużym kołem w przekładni. Podobnie jak duże koła, jest hartowane i precyzyjnie wykonane, co gwarantuje płynną pracę układu. Jest to niezbędny element przy każdej regeneracji przekładni Cyklopa.
• Wałki przekładni hartowane szlifowane: Wałek wyjściowy w przekładni, kluczowy dla transmisji mocy. Hartowany i szlifowany dla zwiększenia trwałości i precyzyjnego pasowania. Pracuje pod dużym obciążeniem, dlatego wymaga najwyższej jakości wykonania.
• Przekładnie kompletne: Gotowy zespół napędowy zawierający hartowane koła zębate. Odpowiada za przełożenie napędu z ciągnika na pompę hydrauliczną. Wymiana całej przekładni jest często najprostszym rozwiązaniem przy jej zużyciu.

Elementy połączenia z pompą

• Łączniki przekładni: Stalowy element łączący przekładnię z pompą hydrauliczną. Przenosi moment obrotowy z WOM-u ciągnika na pompę. Bez niego ładowacz nie jest w stanie zbudować ciśnienia hydraulicznego.
• Tarcze zabieraka hartowane: Element mechaniczny współpracujący z zabierakiem. Wykonana z utwardzanej stali, zapewnia trwałe połączenie napędowe, umożliwiając przekazanie ruchu z przekładni do pompy.
• Zabieraki pompy: Część odpowiedzialna za napędzanie pompy hydraulicznej. Tworzy połączenie mechaniczne pomiędzy przekładnią a pompą. Jest to kluczowy komponent przy każdej naprawie układu zasilania hydraulicznego.

Wzmocnione Pompy Hydrauliczne i Modyfikacje Układu

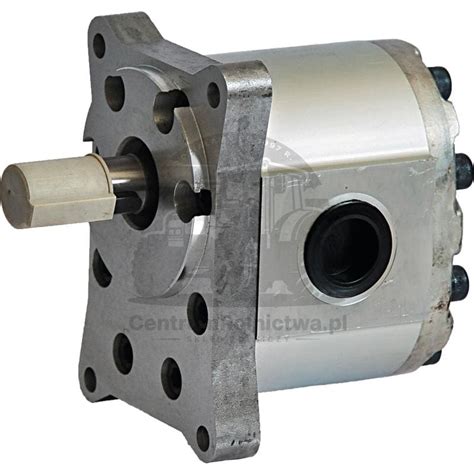

Wzmocniona pompa hydrauliczna dedykowana do ładowaczy Cyklop to niezawodny i trwały element układu hydraulicznego, zaprojektowany do pracy w trudnych warunkach. Jednak samo zastosowanie mocniejszej pompy nie zawsze gwarantuje optymalną wydajność całego systemu, co potwierdzają doświadczenia użytkowników.

Jeden z użytkowników opisał sytuację, w której po zakupie wzmocnionej pompy o wydajności 50 l/min (zamiast standardowej 40 l/min) napotkał problemy z mocą po pewnym czasie eksploatacji. Nawet „gaz do oporu” nie przynosił oczekiwanych rezultatów. Mechanik, diagnozując problem, umieścił 20 groszy pod sprężyną w dzielniku trójdrożnym (znanym również jako zawór antypulsacyjny lub priorytetowy), znajdującym się pod rozdzielaczami. Ta prosta modyfikacja zwiększyła siłę podnoszenia, pozwalając ramieniu unosić się bez problemu. Mimo to, wyrwanie pełnej łychy obornika nadal bywa problematyczne, czasem niemożliwe bez „łamania ramienia”.

Zanim mechanik dokonał tej interwencji, użytkownik stosował metodę „podnoszenia przez łapy” w celu uzyskania większej siły, co wskazuje na chroniczny problem z niewystarczającą mocą układu.

W kontekście przeróbek często wspomina się o kilku rozwiązaniach mających na celu zwiększenie wydajności Cyklopa:

• Podwójne zasilanie: Modyfikacja mająca na celu dostarczenie większego przepływu oleju do układu.
• Usunięcie zaworu przelewowego: Znajdującego się zaraz za pompą, co mogłoby wpłynąć na ciśnienie w układzie.
• Modyfikacja dzielnika trójdrożnego: Jak wspomniano w przypadku umieszczenia monety, ten element (pełniący funkcje antypulsacyjne lub priorytetowe) może być kluczowy dla regulacji ciśnienia i przepływu.

Te doświadczenia pokazują, że optymalne funkcjonowanie ładowacza Cyklop, zwłaszcza w połączeniu ze wzmocnionymi pompami, często wymaga nie tylko wymiany części, ale także precyzyjnych regulacji i modyfikacji układu hydraulicznego, aby w pełni wykorzystać potencjał maszyny i sprostać wymagającym zadaniom w polu.
