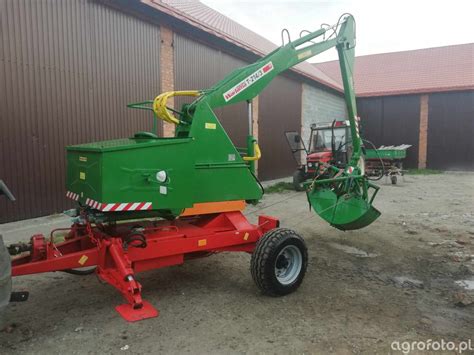

Ładowacz Cyklop T214 to popularna maszyna rolnicza, jednak, jak każde urządzenie eksploatowane przez lata, może wymagać napraw. Jednym z częstych problemów zgłaszanych przez użytkowników jest nieprawidłowe działanie siłownika głównego, odpowiedzialnego za podnoszenie całego ramienia. W niniejszej artykule przedstawiono szczegółowe informacje dotyczące diagnostyki, potencjalnych przyczyn usterek oraz metod naprawy siłownika głównego w ładowaczu Cyklop T214.
Typowe problemy z siłownikiem głównym
Użytkownicy Cyklopa T214 często skarżą się na następujące problemy z siłownikiem głównym (podnoszącym całe ramię):
- Nie trzyma po wyłączeniu napędu pompy: Ramię opada samoistnie po wyłączeniu pompy hydraulicznej.
- Opada podczas pracy pompy: Nawet przy włączonej pompie, ramię nie utrzymuje zadanej pozycji i powoli opada.
Inne siłowniki maszyny zazwyczaj trzymają normalnie, co wskazuje na problem bezpośrednio z głównym siłownikiem lub jego sterowaniem.
Możliwe przyczyny usterki
Główne przyczyny problemów z utrzymaniem ciśnienia w siłowniku hydraulicznym to:
1. Zużyte uszczelniacze na tłoku
W cylindrze hydraulicznym, kluczową rolę w utrzymaniu ciśnienia odgrywają pierścienie uszczelniające. Najważniejsze z nich w tym typie cylindra, patrząc w katalogu, to pierścienie uszczelniające 60x80x12.5. Ich zużycie lub uszkodzenie prowadzi do wewnętrznych przecieków oleju, co skutkuje opadaniem ramienia.
Remont i wymiana uszczelniaczy
Jeśli siłownik został niedawno zakupiony lub jest w trakcie remontu, ważne jest upewnienie się, że uszczelniacze zostały prawidłowo zamontowane. Istnieje coś takiego jak "przeciwny kierunek uszczelniaczy", co oznacza, że uszczelnienie może być założone nieprawidłowo, uniemożliwiając skuteczne trzymanie ciśnienia.
2. Zanieczyszczenie lub uszkodzenie rozdzielacza
Zanieczyszczenia w rozdzielaczu hydraulicznym mogą powodować, że zawór nie zamyka się całkowicie, doprowadzając do przecieków i opadania ramienia. Jeśli nie ma się doświadczenia z rozdzielaczami, lepiej nie próbować ich samodzielnie rozbierać, ponieważ ich naprawa jest skomplikowana i wymaga specjalistycznej wiedzy.
3. Nieszczelności w układzie hydraulicznym
Drobne wycieki, nawet takie jak te zgłaszane z głowicy (górnej części) siłownika, mogą wskazywać na potrzebę wymiany uszczelnień. Choć czasem można z nimi żyć, z czasem mogą się pogłębić, prowadząc do większych problemów z ciśnieniem i ilością oleju w układzie.
zamek hydrauliczny - film well-done.pl
Diagnostyka i kolejność działań
Zaleca się następującą kolejność działań w celu zdiagnozowania i naprawy problemu:
1. Sprawdzenie i wymiana uszczelniaczy
Zacząć należy od wymiany uszczelniaczy na tłoku. Proces ten, choć wymaga pewnej precyzji, zazwyczaj nie jest bardzo skomplikowany. Ważne jest, aby upewnić się, że nowe uszczelniacze są odpowiedniego rozmiaru i typu (np. 60x80x12.5) i są zamontowane w prawidłowym kierunku.
2. Czyszczenie rozdzielacza
Jeśli wymiana uszczelniaczy nie rozwiąże problemu, należy rozważyć czyszczenie lub naprawę rozdzielacza hydraulicznego.
3. Odpowietrzanie układu hydraulicznego
Po wszelkich pracach serwisowych w układzie hydraulicznym, konieczne jest jego odpowietrzenie. Można to zrobić, wykonując następujące kroki:
- Podnoszenie ramienia: Gdy jedna osoba podnosi ramię, druga osoba powoli i ostrożnie odkręca wąż od siłownika, lekko go luzując, aby wypuścić powietrze i spieniony olej.
- Opuszczanie ramienia: Analogicznie, podczas opuszczania ramienia, należy powtórzyć procedurę z odkręceniem węża.
Ten proces pozwala na usunięcie powietrza z układu, co jest kluczowe dla prawidłowego działania hydrauliki.

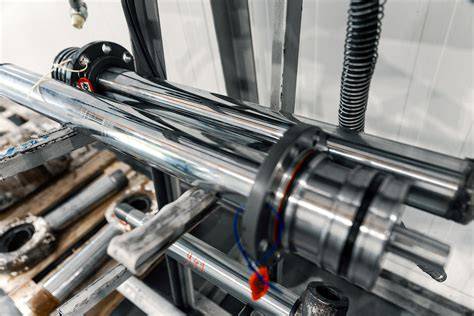

Rozbieranie siłownika głównego: Instrukcja krok po kroku
Rozbieranie siłownika w celu wymiany uszczelniaczy może sprawiać trudności. Oto szczegółowy opis kolejności działań, bazując na typowym schemacie cylindra:
1. Przygotowanie do demontażu
Po wyjęciu sworznia mocującego siłownik, należy przygotować narzędzia.
2. Demontaż przegubu kulistego (jeśli konieczny)
Jeśli celem jest wymiana tulejki kulistej pod sworzeń w końcówce siłownika: należy wyjąć zabezpieczenie (pierścień osadczy) i z drugiej strony wybić tulejkę z przegubem kulistym (w kierunku pierścienia).
3. Wymiana oringów na tłoczysku
Jeśli problem dotyczy wymiany oringów na tłoczysku (uszczelnienia wewnętrzne):
- Odkręcić nakrętkę (oznaczoną jako nr 2 na schematach katalogowych).
- Następnie, dławica wraz z pierścieniem (oznaczonym jako nr 8 na schematach) powinna wyjść bez problemu. Pierścień ten jest zamontowany, aby dławica nie wchodziła do cylindra.
- Mocnym ruchem należy wysuwać tłok tak, aby uderzał o dławicę. Powinno to umożliwić wyjęcie tłoka.
- W przypadku, gdy elementy są zaśniedziałe i nie chcą się rozłączyć, można spróbować delikatnie wygrzać je palnikiem, aby ułatwić demontaż.
Parametry siłownika głównego Cyklop T214
Standardowy cylinder hydrauliczny jednostronnego działania dedykowany do ładowacza Cyklop T214 charakteryzuje się następującymi parametrami:
- Typ: Cylinder hydrauliczny jednostronnego działania z kołnierzem
- Skok: 630mm
- Długość całkowita (L): 840mm
- Średnica wewnętrzna tłoka: 80mm
- Średnica tłoczyska: 45mm
- Symbol producenta (Hydrolider): 7.01.80.45.630
- Zastosowanie: Maszyny rolnicze (ciągniki, opryskiwacze, tury, cyklopy), ładowacze HDS, maszyny budowlane (ładowarki, koparki, zamiatarki), maszyny przemysłowe i inne.
Przekładnia zwiększająca obroty pompy
Warto również wspomnieć o elemencie, który niekiedy błędnie nazywany jest "przystawką", a fachowo jest to przekładnia zwiększająca obroty na pompę o około 1.3. Jest to istotny element w układzie hydraulicznym, zapewniający odpowiednie obroty dla pompy. Aby sprawdzić poziom oleju w tej przekładni, należy podejść do ładowacza od przodu (od dyszla). Patrząc na przekładnię, po prawej stronie, poniżej połowy jej wysokości, znajduje się korek przelewowy, który wskazuje prawidłowy poziom oleju.
