Ładowacz Czołowy: Sterowanie, Zasada Działania i Rodzaje

Ładowacz czołowy to niezastąpione urządzenie w nowoczesnym rolnictwie, budownictwie i wielu gałęziach przemysłu. Jego konstrukcja umożliwia szybkie i sprawne wykonywanie różnorodnych prac załadunkowych oraz transportowych. Jest to maszyna, która z łatwością radzi sobie z podnoszeniem i przewożeniem różnych materiałów, co czyni ją powszechnie wykorzystywaną w gospodarstwach rolnych, spółdzielniach, firmach budowlanych i składach węgla. Współczesne ładowacze czołowe to nie jednorodna maszyna, ale cały system, który można ściśle dopasować do potrzeb użytkownika, oferując wszechstronne zastosowanie dzięki łatwej wymienności osprzętu.

Budowa i Elementy Ładowacza Czołowego

Ładowacz czołowy składa się z kilku kluczowych elementów, które decydują o jego funkcjonalności i trwałości. Podstawowymi komponentami są: rama nośna (konstrukcja wsporcza), wysięgnik oraz osprzęt roboczy.

Rama Nośna (Konstrukcja Wsporcza)

Rama nośna jest głównym punktem mocowania urządzenia do ciągnika. Jest to konstrukcja na stałe mocowana do traktora, wykonana z wysokiej jakości stali konstrukcyjnej, często o podwyższonej wytrzymałości. Musi być precyzyjnie dopasowana do danego modelu ciągnika, co często wymaga indywidualnych pomiarów, zapewniając idealne pasowanie do otworów i punktów montażowych przewidzianych przez producenta. Głównym przeznaczeniem ramy jest właściwe przenoszenie naprężeń i rozłożenie sił ciężaru samego ładowacza i jego ładunku. Odpowiednio zaprojektowane wzmocnienia i sztywne wielopunktowe łączenie konstrukcji, często aż po tylną oś podwozia, zapewniają bezpieczne przenoszenie obciążeń oraz naprężeń generowanych podczas dynamicznej pracy ładowaczem.

Wysięgnik

Wysięgnik, w odróżnieniu od ramy nośnej, może być (w ramach ładowaczy jednego producenta) uniwersalny, tj. pasować do kilku modeli ciągników. Sama konstrukcja wysięgnika to rama wykonana z wytrzymałościowej stali, odporna na siły skrętne i zrywne oraz maksymalne obciążenie. Ładowacze często posiadają mechaniczne prowadzenie równoległe przy pomocy prostowodów, zapewniające precyzyjne, równoległe prowadzenie wideł do palet, co jest kluczowe dla stabilności ładunku. W niektórych rozwiązaniach przewody hydrauliczne są poprowadzone wewnątrz ramy wysięgnika, co zabezpiecza je przed uszkodzeniami mechanicznymi i wpływem czynników atmosferycznych. W innych przypadkach przewody są prowadzone na wysięgniku za pomocą stalowych rurek, co również nie ogranicza widoczności.

Elementy Ruchome i Smarowanie

W punktach obrotu wysięgnika ładowacza stosowane są samonastawne łożyska, natomiast wszystkie inne przeguby obrotowe posiadają tuleje ślizgowe, które są wygodnie smarowane od zewnątrz. Wszystkie sworznie przegubowe są na obu końcach prowadzone w tulejach o długości około 20 mm i zabezpieczone przed obrotem śrubą, co zdecydowanie wydłuża żywotność sworznia. Ładowacze są wyposażone w siłowniki dwustronnego działania do podnoszenia oraz równobieżne (z tłoczyskiem po obu stronach tłoka) do wychylania narzędzia, co zapewnia precyzję i szybkość ruchów.

Systemy Szybkomocujące i Osprzęt

Szybkozłącze jest kluczowym elementem, który umożliwia szybką wymianę narzędzi roboczych bez konieczności używania dodatkowych narzędzi. Rolnicy mogą wybierać ładowacze wyposażone w uniwersalne automatyczne ramki Euro, które pozwalają na przyłączenie osprzętu bez wysiadania z ciągnika. Istnieje także możliwość dopasowania ramek przyłączeniowych do niestandardowych mocowań. Ładowacz czołowy jest wręcz obowiązkiem i niezbędnym urządzeniem pomagającym w wykonywaniu szeregu czynności, zwłaszcza w gospodarstwach rolnych nie posiadających ładowarek teleskopowych.

Zakres działania ładowacza jest bardzo szeroki i warunkuje go właśnie rodzaj zamontowanego osprzętu. Może to być:

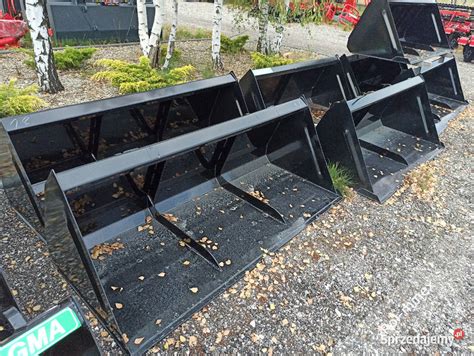

• Szufla uniwersalna (czerpak)
• Widły do obornika i bel słomy (krokodyle)
• Łyżka do materiałów sypkich
• Widły do przenoszenia palet (paleciaki)
• Chwytaki do bel, chwytaki do drewna
• Zamiatarki
• Wycinaki do kiszonki
• Pług do śniegu
• Czerpak szczękowy do materiałów sypkich
• Hak do udźwigu big bag

Nowa ramka szybkomocująca z półautomatycznym zapinaniem narzędzia (gdzie po wychyleniu narzędzia maksymalnie do góry następuje zablokowanie sworzni ryglujących) również zwiększa komfort pracy, choć odpinanie odbywa się ręcznie.

Zasada Działania Ładowacza Czołowego

Działanie ładowacza czołowego opiera się na zaawansowanym układzie hydraulicznym, który zapewnia precyzyjne sterowanie ruchami ramion i osprzętu roboczego.

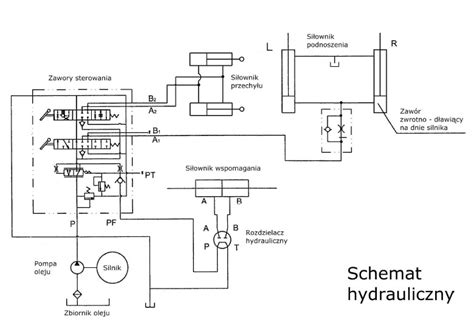

Układ Hydrauliczny

Instalacja hydrauliczna jest standardowo wyposażona w nadciśnieniowy zawór bezpieczeństwa, który chroni zarówno ładowacz, jak i ciągnik. Może być również wyposażona w akumulator gazowy tłumiący skoki ciśnienia podczas pracy ładowacza, pełniąc funkcję absorbera wstrząsów. Efekt amortyzujący można wyłączyć przez zamknięcie zaworu blokującego. Układ hydrauliczny ciągnika powinien zapewniać odpowiednie ciśnienie i przepływ oleju hydraulicznego (np. 110 l/min), aby umożliwić płynną i szybką pracę ładowacza, bez szarpnięć, co ma duży wpływ na komfort pracy. Większość ładowaczy podpina się do systemu hydraulicznego ciągnika pod jego rozdzielacz, aby nie zabierać tylnych wyjść hydrauliki, co mogłoby znacząco ograniczyć możliwości ciągnika.

W wersji standardowej, hydrauliczne połączenie ładowacza i ciągnika dokonywane jest za pomocą szybkozłączy. Większy komfort obsługi oferuje multiszybkozłącze, które za pomocą jednej dźwigni równocześnie łączy cztery przyłącza. Również podłączenie trzeciej funkcji może być wyposażone w multiszybkozłącze z dwoma przyłączami.

Sterowanie Ładowaczem

Ładowacz sterowany jest zazwyczaj wysoko wydajnym rozdzielaczem przy pomocy joysticka. System sterowania to zazwyczaj dźwignie lub joysticki umieszczone w kabinie ciągnika.

Informacja przekazywana z joysticka do rozdzielacza może być realizowana na kilka sposobów:

• Mechanicznie - sygnał przenoszony jest przez system linek, których napięcie i ruch powodują otwarcie zaworów w rozdzielaczu. Jest to często wybierany sposób ze względu na przystępną cenę.
• Elektrycznie - ruch joystickiem zamieniany jest w impuls elektryczny i tak przekazywany do elektrozaworów sterujących przepływem oleju w rozdzielaczu ładowacza.
• Hydraulicznie - rozdzielacz sterowany jest za pomocą płynu hydraulicznego z joysticka, co cechuje się wysoką szybkością reakcji.
• Zintegrowane - sterowanie funkcjami ładowacza odbywa się za pomocą joysticka zintegrowanego z ciągnikiem, często sterującego także jego innymi funkcjami.

Sterowanie trzeciej funkcji (zamykanie i otwieranie siłownika na narzędziu) uzyskuje się często przez elektryczne przełączenie elektrozaworu za pomocą przycisku elektrycznego na dźwigni joysticka. Czasem, przy wykorzystaniu szczególnego osprzętu, niezbędne jest podłączenie elektryczne dla trzeciej i czwartej funkcji hydrauliki.

Rodzaje Ładowaczy Czołowych

Na rynku dostępne są różne typy ładowaczy czołowych, które można klasyfikować ze względu na budowę, wielkość, moc czy specyfikę zastosowania.

Klasyfikacja Ogólna

Strukturalnie ładowarka czołowa to podwozie z wysięgnikiem napędzanym przez napęd hydrauliczny. Na końcu wysięgnika umieszczona jest łyżka lub inny osprzęt, który dobierany jest w zależności od charakteru i zakresu wykonywanej pracy.

• Modele kołowe na sztywnej ramie.
• Urządzenia kołowe na ruchomej podstawie przegubowej, często uważane za najwygodniejsze w obsłudze ze względu na zwrotność i elastyczność.
• Pojazdy gąsienicowe.

W zależności od wagi i wymiarów, ładowacze mogą być produkowane w formacie mini, jako mały sprzęt, a także w standardach średniego i dużego sprzętu. Szeroki zakres mocy, ładowności i masy własnej pozwala warunkowo podzielić modele na górnicze, budowlane, uniwersalne itp.

Specjalistyczne Typy

Wśród ładowaczy czołowych można wyróżnić również typy zoptymalizowane pod kątem konkretnych potrzeb:

• Ładowacze czołowe kompaktowe - urządzenia o mniejszych rozmiarach i większej zwrotności w porównaniu do standardowych modeli, świetnie sprawdzają się tam, gdzie przestrzeń jest ograniczona.
• Ładowacze czołowe z szybkozłączem - maszyny, w których najłatwiej jest przymocować osprzęt, co pozwala na szybkie dostosowanie do różnych zadań.
• Ładowacze czołowe uniwersalne - maszyny o szerokiej gamie zastosowań, wykorzystywane do wielu zróżnicowanych prac.
• Ładowacze czołowe teleskopowe - w tym przypadku możliwe jest skracanie oraz wydłużanie ramienia maszyny, co pozwala uzyskać większy wysięg i zasięg, co ma znaczenie zwłaszcza przy załadunku na wyższe wysokości.
• Ładowacze czołowe do rolnictwa - projektowane z myślą o pracach na polu, przeznaczone są np. do załadunku siana, nawozów, itp.

Dodatkowo, ładowacze różnią się liczbą sekcji hydraulicznych, co wpływa na ich funkcjonalność:

• Ładowacz jednosekcyjny (tzw. na linkę) - najprostsza maszyna, która pozwala tylko na podnoszenie i opuszczanie ładowacza oraz wychylanie narzędzia (np. łyżki).
• Ładowacze dwusekcyjne - umożliwiają ruchy ramionami w dół i w górę oraz ruchy narzędziem roboczym.
• Ładowacze trzy- lub czterosekcyjne - umożliwiają instalację dodatkowych akcesoriów ruchomych, takich jak chwytaki do bel kiszonki, wymagające dodatkowych funkcji hydrauliki, często sterowanych elektrycznie.

Kluczowe Zastosowania Ładowaczy Czołowych

Ładowacz czołowy jest w stanie usprawnić wiele prac, szczególnie w rolnictwie, ale także w innych sektorach.

W Rolnictwie

W rolnictwie ładowacze czołowe są niezastąpione i przyczyniają się do istotnego wzrostu efektywności pracy. Umożliwiają elastyczne wykorzystanie ciągnika przez cały rok, co przekłada się na lepsze wykorzystanie parku maszynowego.

• Załadunek i transport materiałów sypkich: zboże, nawozy mineralne, pasze, piasek, żwir, węgiel.
• Prace związane z hodowlą zwierząt: zadawanie pasz objętościowych, usuwanie obornika, transport bel słomy lub siana, ściółki.
• Prace w produkcji roślinnej: załadunek siewników, rozsiewaczy nawozów, opryskiwaczy, zbieranie i przenoszenie płodów rolnych (ziemniaków, buraków).
• Inne prace gospodarskie: odśnieżanie, wyrównywanie terenu, załadunek roślin okopowych.

W Budownictwie, Gospodarce Komunalnej i Przemyśle

Ładowacz czołowy znajduje swoje zastosowanie także poza rolnictwem. Może być wykorzystywany do usuwania śniegu i gruzu, prac ziemnych, przemieszczania gleby, załadunku pakowanych produktów, a także innych zadań na placach budowy, w spółdzielniach komunalnych czy w przemyśle.

Wybór Odpowiedniego Ładowacza Czołowego

Aby ładowacz czołowy rzeczywiście przełożył się na zwiększenie efektywności i usprawnienie pracy, trzeba wybrać jego odpowiedni model, zwracając uwagę na kluczowe aspekty.

Kompatybilność z Ciągnikiem

Pierwszą i najważniejszą kwestią jest odpowiedni dobór ładowacza do ciągnika - jego gabarytów i mocy. Różne typy ładowaczy są przystosowane do różnych modeli ciągników. Przed zakupem należy upewnić się, czy będzie on kompatybilny z posiadanym już sprzętem. Rama nośna jest zależna przede wszystkim od rodzaju silnika (4- lub 6-cylindrowego), który napędza traktor. Ładowacz najlepiej sprawdza się w ciągnikach posiadających napęd na cztery koła. Montaż ładowacza zmienia rozkład masy ciągnika, dlatego zwykle stosuje się dodatkowe obciążniki montowane na tylnej części ciągnika (na tylnym TUZ lub na tylnych kołach). Właściwy dobór przeciwwagi powinien być dostosowany do modelu ciągnika, rozstawu osi, wysięgu ładowacza i jego udźwigu.

Parametry Pracy

• Udźwig ładowacza: określa, jak wiele materiałów jest w stanie podnieść. Zwykle plasuje się na poziomie od 500 kg do nawet 15-20 ton dla większych maszyn. Udźwig powinien być dopasowany do typowych obciążeń w codziennych pracach.
• Wysokość podnoszenia i zasięg: kluczowe parametry, szczególnie gdy urządzenie ma pomóc np. przy załadunku na wysokie rozrzutniki lub układaniu stogów słomy z bel. Wysokość podnoszenia wysięgnika może dochodzić do 3-4 metrów. Najlepszym rozwiązaniem w przypadku pracy na wysokościach są ładowacze teleskopowe.
• Pojemność łyżki: może wahać się od 1 do 13 metrów sześciennych.
• Moc silnika ciągnika: powinna wynosić od 100 do 500 KM w przypadku cięższych ładowaczy.

Funkcjonalność i Wyposażenie Dodatkowe

• Systemy amortyzacji: Ważnym elementem jest system amortyzacji, uruchamiany elektrycznie lub oparty na hydroakumulatorze tłokowym/gazowym, który tłumi drgania i skoki ciśnienia, zmniejszając obciążenia na urządzenia mechaniczne i hydrauliczne.
• Hydraulika: Ładowacz powinien posiadać hydraulikę 3- lub 4-sekcyjną, umożliwiającą instalację ruchomych akcesoriów.
• Elementy ułatwiające obsługę: Warto zwrócić uwagę na systemy takie jak „Lock and Go”, które pozwalają łatwo podłączyć i odłączyć ładowacz od ciągnika. Istotna jest także zwrotność maszyny, zależna od wagi i wymiarów.
• Widoczność i oświetlenie: Niskie położenie belki poprzecznej wysięgnika zapewnia dobrą widoczność podczas pracy. Dodatkowo wysięgnik może być wyposażony w lampy oświetlające jego pracę po zmroku. Wszystkie zawory i system antywstrząsowy są często umieszczane tak, aby nie ograniczać pola widoku.

Trwałość i Bezpieczeństwo

• Jakość materiałów: Wybierając urządzenie, warto zwrócić uwagę na jakość stali konstrukcyjnej i wykonania, co przekłada się na efektywność i wytrzymałość sprzętu.
• Elementy zwiększające bezpieczeństwo: Zawór hamowania oraz blokada położenia ramion na wypadek pęknięcia przewodu hydraulicznego są kluczowe. Wszystkie urządzenia posiadają zawór przelewowy, który zapobiega uszkodzeniom sprzętu.
• Dostępność części zamiennych: Należy sprawdzić, czy w przypadku danego modelu łatwo będzie znaleźć części zamienne.
• Cena i częstotliwość użytkowania: Cena ładowaczy czołowych może się wahać, a wybór powinien być podyktowany częstotliwością i intensywnością planowanej eksploatacji.

Montaż i Konserwacja Ładowacza Czołowego

Prawidłowy montaż i regularna konserwacja są kluczowe dla długiej żywotności i bezpiecznej pracy ładowacza czołowego.

Przygotowanie Ciągnika i Montaż Ramy

Przed przystąpieniem do montażu ładowacza należy odpowiednio przygotować ciągnik, w tym sprawdzić jego kompatybilność z wybranym modelem ładowacza. W niektórych przypadkach konieczny może być demontaż niektórych elementów ciągnika (np. błotników kół przednich, zmiana układu wydechowego czy wlewu paliwa). Montaż ładowacza rozpoczyna się od zamocowania ramy nośnej do ciągnika w przewidzianych przez producenta miejscach, z podparciem na tylnej osi ciągnika.

Instalacja Ramion i Siłowników

Po zamontowaniu ramy nośnej kolejnym krokiem jest instalacja ramion roboczych. Ramiona łączone są za pomocą sworzni, które umożliwiają ich ruch w płaszczyźnie pionowej. Następnie montowane są siłowniki hydrauliczne, odpowiedzialne za podnoszenie i opuszczanie ramion oraz przechylanie łyżki lub innego narzędzia roboczego.

Podłączenie Hydrauliki i Sterowania

Siłowniki hydrauliczne łączone są z układem hydraulicznym ciągnika za pomocą przewodów hydraulicznych. Bardzo istotnym krokiem jest sprawdzenie układu hydraulicznego ciągnika, aby upewnić się, że dysponuje on odpowiednią wydajnością i liczbą przyłączy hydraulicznych niezbędnych do obsługi ładowacza. Podłączenie przewodów hydraulicznych do układu zewnętrznego odbywa się za pomocą szybkozłączy, pamiętając, aby były one proste, a nie zgięte lub skręcone. Ostatnim etapem montażu jest instalacja systemu sterowania (dźwignia mechaniczna lub joystick elektroniczny) w kabinie ciągnika.

Testy Funkcjonalności i Regulacja

Po zakończeniu montażu konieczne jest przeprowadzenie testów funkcjonalności ładowacza. Jeżeli maszyna jest wyposażona w hydroakumulator, należy go wyregulować, co zazwyczaj powinno być wykonane przez odpowiedni serwis.

Utrzymanie i Bezpieczeństwo Pracy

Tak jak w przypadku każdej innej maszyny rolniczej, w trakcie pracy z ładowaczem czołowym należy zachować pewne środki ostrożności i dbać o jego stan techniczny.

• Regularna konserwacja: Dokładne czyszczenie po każdym użyciu i przechowywanie pod dachem. Ważna jest też regularna wymiana filtrów oraz oleju hydraulicznego.
• Przygotowanie do pracy: Zawsze trzeba sprawdzić stan techniczny sprzętu i poziom oleju przed rozpoczęciem pracy.
• Bezpieczeństwo operatora: Operator powinien mieć na sobie odzież roboczą.
• Zachowanie ostrożności: Wszelkie prace z ładowaczem warto wykonywać w bezpiecznej odległości od innych osób. Koniecznie trzeba uważać na potencjalne przeszkody (słupy energetyczne, budynki, inne maszyny, drzewa).
• Obciążenie i stabilność: Należy stosować odpowiedni balast tylny, nie przekraczać dopuszczalnego udźwigu oraz zachować szczególną ostrożność przy manewrowaniu z podniesionym ładunkiem, aby zapobiec zmianie rozkładu masy ciągnika.

Przyszłość Ładowaczy Czołowych

Współczesne ładowacze czołowe coraz częściej wyposażane są w zaawansowane systemy sterowania elektronicznego, takie jak automatyczne poziomowanie osprzętu, precyzyjne czujniki obciążenia czy zdalne sterowanie. Rozwijane są również rozwiązania poprawiające komfort i bezpieczeństwo operatora, np. poprzez automatykę ustawienia kąta pracy narzędzia oraz synchronizację dwóch ruchów. Przewiduje się, że przyszłość ładowaczy czołowych będzie związana z dalszą automatyzacją pracy, integracją z cyfrowymi platformami zarządzania gospodarstwem oraz rozwojem technologii autonomicznych, co pozwoli na jeszcze większą efektywność i precyzję w wykonywaniu zadań.
