W rolnictwie, zwłaszcza przy pracy z belami siana czy sianokiszonki, często pojawia się potrzeba efektywnego transportu i załadunku. W tym kontekście ładowacze tylne z siłownikiem stanowią praktyczne rozwiązanie, pozwalające na znaczące ułatwienie wielu prac polowych. Niniejszy artykuł przybliży zagadnienia związane z budową, zastosowaniem oraz wyborem odpowiedniego ładowacza tylnego, a także przedstawi kluczowe wymiary i specyfikacje techniczne.
Zastosowanie Ładowaczy Tylnych do Bel

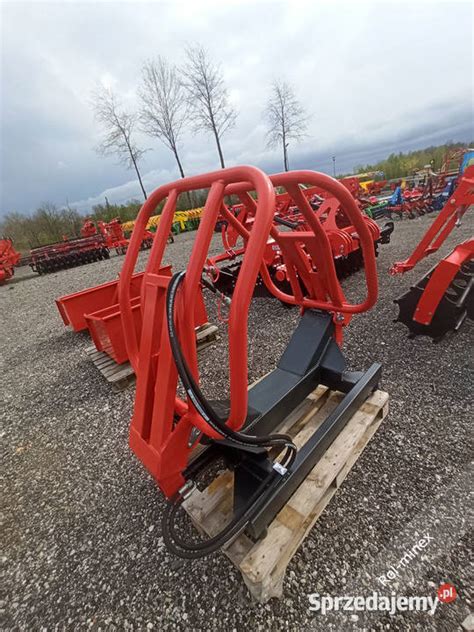

Ładowacze tylne, często określane jako "zaczepiane widły" lub "nośniki bel", znajdują szerokie zastosowanie w transporcie różnego rodzaju materiałów, ze szczególnym uwzględnieniem bel słomy i sianokiszonki. Są one szczególnie przydatne w trudnych warunkach terenowych, takich jak podmokłe łąki, gdzie zapewniają lepszą przyczepność i stabilność w porównaniu do ładowaczy czołowych, które mogą powodować "zapadanie się" przodu ciągnika.
Przykładowo, na podmokłych terenach ciągnik Ursus 360 może mieć problem z podnoszeniem jednej belki z powodu braku przyczepności, podczas gdy ładowacz tylny, nawet w połączeniu z mniejszym traktorem jak Ursus 330, może okazać się bardziej efektywny. W takich sytuacjach, zaczepienie dziobu do mocniejszego ciągnika, jak Ursus 385, pozwala na swobodne poruszanie się nawet w głębokim błocie czy pożniwnych resztkach.
Należy jednak pamiętać o ograniczeniach dotyczących wagi bel. Zbijanie beli z nadmierną siłą może sprawić, że nawet wideł nie uda się wbić w materiał. W takich przypadkach posiadanie większego lub bardziej specjalistycznego sprzętu może być konieczne. Co ciekawe, prostota konstrukcji często okazuje się najlepszym rozwiązaniem. Przykładem jest własnoręcznie wykonany nośnik bel, zbudowany z ramy polskiej kosiarki "osa" i "kła" zrobionego z osi od wozu. Takie rozwiązanie, choć proste, doskonale sprawdza się do transportu rolek z pobliskiego pola do stodoły. Wspomniane "widły" mogą służyć również do zwożenia słomy czy układania bel na przyczepie lub w stogu. Choć niektórzy użytkownicy preferują większe maszyny, proste tylne widły nadal pozostają bardzo pomocnym narzędziem.
Warto jednak być świadomym potencjalnych problemów związanych z wytrzymałością takich konstrukcji. Niektórzy użytkownicy zgłaszają pękanie ramion, konieczność spawania cięgien czy wzmacniania belek, które się gniły. Może to być związane z próbą transportu zbyt mokrych lub ciężkich bel. Podczas pracy z ładowaczem tylnym, zwłaszcza wyposażonym w maszt, konieczne może być przełączanie zaworu pod siedzeniem przy każdej beli, co może być niewygodne, ale z czasem można się do tego przyzwyczaić.
Planując budowę ładowacza tylnego do ładowania np. 3 rzędów bel na przyczepę 12-tonową, kluczowe jest precyzyjne określenie wymiarów, takich jak rozstaw i długość wideł. Dla belek o wymiarach 120x120 cm, długość wideł wynosząca około 130 cm, a rozstaw 85-50 cm, może okazać się optymalna.
Rodzaje i Kluczowe Cechy Ładowaczy Tylnych
Ładowacz Hydrauliczny do Bel z Samopoziomem
Nowoczesny ładowacz do bel hydrauliczny z samopoziomem stanowi doskonałe rozwiązanie dla gospodarstw rolnych. Został zaprojektowany z myślą o wszechstronności oraz efektywności w pracy rolniczej. Zastosowanie wzmocnionego siłownika sprawia, że ten model jest idealnym rozwiązaniem dla osób, które cenią wydajność oraz wygodę podczas pracy. Zastosowanie ładowacza obejmuje różne prace w gospodarstwie. Może być wykorzystywany między innymi do załadunku i rozładunku bel. Doskonale sprawdza się również przy transporcie materiałów sypkich, a także w pracach związanych z hodowlą zwierząt. Zastosowanie takiego narzędzia przekłada się na oszczędność czasu i wysiłku.
Kluczowe Cechy Ładowacza z Samopoziomem
Jedną z kluczowych cech tego ładowacza do bel hydraulicznego jest wyposażenie w samopoziom. Zapewnia to dodatkową stabilność, co jest kluczowe podczas przenoszenia ciężkich ładunków. Ładowacz sprawdzi się nawet dla początkujących użytkowników, dzięki łatwości obsługi. Jest on intuicyjny oraz prosty w obsłudze, co pozwala szybko wdrożyć się w jego użytkowanie.
- Udźwig: 500 kg
- Maksymalna wysokość podnoszenia: do 4 metrów
- Długość wideł: 88 cm (idealne do załadunku bel siana, słomy czy innych materiałów)
Inwestycja w ładowacz hydrauliczny z samopoziomem może znacząco usprawnić codzienne prace w gospodarstwie.
Ładowacz Hydrauliczny Widłowy
Ładowacz hydrauliczny widłowy montowany na tył ciągnika służy do załadunku i wyładunku towarów umieszczonych w skrzyniopaletach, paletach i pojemnikach, a także do transportu tych towarów na niewielkie odległości. Ładowacz jest maszyną zawieszaną na trzypunktowym układzie zawieszenia (TUZ), przeznaczoną do ciągników klasy 0,6 ÷ 0,9T posiadających wyjście na hydraulikę zewnętrzną (siłownik jednostronnego działania).
Dane Techniczne
- Maksymalna wysokość podnoszenia: 2,4 m
- Maksymalny udźwig: 700 kg
Budowa
Ładowacz hydrauliczny widłowy składa się z dwóch zasadniczych zespołów: mechanizmu podnoszenia i ramy ładowacza oraz poprzeczki do belek trzypunktowego układu zawieszenia ciągnika.
- W skład mechanizmu podnoszenia wchodzą: prowadnica zewnętrzna, wewnętrzna, płyta widłaka, widły podbierające, cylinder nurnikowy i linka podnoszenia.
- W skład ramy wchodzą: konstrukcja stalowa ramy, wsporniki (lewy i prawy) i cylinder tłokowy dwustronnego działania.
Ładowacz Samopoziomujący do Bel (ogólny opis)
Ładowacz samopoziomujący do bel to narzędzie, które sprawdzi się w gospodarstwach rolnych, znacząco ułatwiając transport oraz przeładunek materiałów, takich jak siano czy słoma. Dzięki innowacyjnej konstrukcji, zapewnia on nie tylko efektywność, ale również wygodę podczas pracy. Solidna konstrukcja, przemyślane rozwiązania techniczne oraz uniwersalność zastosowania to kilka z kluczowych cech tego produktu. Jedną z kluczowych zalet ładowacza jest jego uniwersalna regulacja. Konstrukcja została wyposażona w system umożliwiający łatwe dopasowanie do różnych modeli ciągników dostępnych na rynku. Dzięki temu montaż przebiega sprawnie, a użytkownik nie musi martwić się o skomplikowane modyfikacje.
Cechy Konstrukcyjne
Wysokość podnoszenia sięga około 3 metrów, co znacząco zwiększa zakres zastosowań ładowacza samopoziomującego do bel. Taka wysokość umożliwia wygodny załadunek oraz rozładunek bel, również na wyższe przyczepy. Taka wydajność pracy pozwala usprawnić logistykę w gospodarstwie. Mechanizm samopoziomujący dodatkowo podnosi komfort użytkowania. Podczas podnoszenia ładunku zachowana zostaje jego stabilna pozycja. Dwa wytrzymałe, kute zęby o długości 88 cm znajdują się w zestawie. Wykonane zostały z wysokiej jakości materiałów, przez co zapewniają pewny chwyt oraz stabilne podnoszenie nawet mocno sprasowanych bel. Ich solidna konstrukcja przekłada się na odporność na odkształcenia oraz długą żywotność. Całość sprzedawana jest jako konstrukcja sprawna, co stanowi gwarancję trwałości i odporności na obciążenia.
- Uniwersalna Regulacja
- Wysoka Wydajność Podnoszenia (do 3 metrów)
- Trwałe Zęby Kute (88 cm)
- Solidna Konstrukcja
Czy ładowarki samopoziomujące są rzeczywiście lepsze?
Budowa Ładowacza Tylnego: Planowanie i Materiały
Zbudowanie ładowacza tylnego na ciągnik to zadanie, które wymaga staranności i odpowiedniego planowania. Kluczowe jest określenie wymiarów oraz wybór materiałów, które zapewnią trwałość i funkcjonalność urządzenia. Właściwe wymiary będą zależały od modelu ciągnika oraz indywidualnych potrzeb użytkownika.
Planowanie i Wymiary
Planowanie budowy ładowacza na tył ciągnika to kluczowy krok, który zapewnia, że konstrukcja będzie funkcjonalna i dostosowana do potrzeb użytkownika. Zrozumienie wymiarów, które będą odpowiednie dla konkretnego modelu ciągnika, ma fundamentalne znaczenie. Oprócz wymiarów, ważne jest również zrozumienie specyficznych potrzeb użytkownika. Każdy użytkownik może mieć różne wymagania dotyczące zastosowania ładowacza, co powinno być brane pod uwagę już na etapie planowania. Na przykład, jeśli ładowacz ma być używany do transportu ciężkich materiałów, jego konstrukcja musi być odpowiednio wzmocniona.
Wybór wymiarów ładowacza powinien być oparty na specyfikacjach konkretnego modelu ciągnika. Każdy ciągnik ma swoje unikalne parametry, które wpływają na to, jak duży i jak ciężki może być ładowacz. Na przykład, dla ciągnika T-190 SKORPION, belka ładowacza powinna mieć długość 650 mm, a ramiona belki 300 mm i 900 mm. Definiowanie potrzeb użytkownika jest kluczowym krokiem w procesie budowy ładowacza na tył ciągnika. Zrozumienie, jakie zadania ma wykonywać ładowacz, pozwala na dostosowanie jego konstrukcji do konkretnych wymagań. Na przykład, jeśli ładowacz będzie używany do podnoszenia ciężkich materiałów, jego projekt musi uwzględniać odpowiednie wzmocnienia i stabilność. Różne zastosowania ładowacza mogą wpływać na jego wymiary, kształt oraz mechanizmy podnoszenia. Użytkownicy, którzy planują wykorzystać ładowacz do prac w ogrodzie, mogą potrzebować mniejszych i bardziej zwrotnych konstrukcji, podczas gdy ci, którzy zamierzają używać ładowacza w rolnictwie, mogą preferować większe i bardziej wytrzymałe modele.
Materiały Konstrukcyjne
Wybór odpowiednich materiałów do budowy ładowacza jest kluczowy dla jego trwałości i funkcjonalności. Wykorzystanie wysokiej jakości stali, takiej jak profile stalowe o odpowiednich wymiarach, zapewnia, że konstrukcja będzie odporna na obciążenia i zużycie. Materiały powinny być wybrane na podstawie przewidywanych obciążeń oraz rodzaju pracy, jaką ładowacz będzie wykonywał. Ważne jest również, aby grubość blachy na łyżce wynosiła co najmniej 5-6 mm, szczególnie w miejscach narażonych na zużycie, takich jak dolna część łyżki. W takich przypadkach warto rozważyć zastosowanie twardych stali, jak np. Hardox, które charakteryzują się wysoką odpornością na ścieranie.

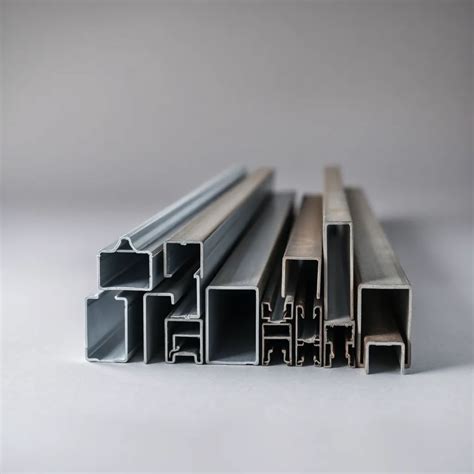

Wybór odpowiednich profili stalowych jest kluczowy dla budowy ładowacza, ponieważ wpływa na jego wytrzymałość i funkcjonalność. Najczęściej stosowane profile to te o wymiarach 100x100 mm dla belki głównej oraz 100x50 mm dla ramion. Te profile charakteryzują się odpowiednią sztywnością i nośnością, co czyni je idealnymi do konstrukcji ładowaczy. Innym popularnym wyborem są profile C, które są wykorzystywane w miejscach narażonych na większe obciążenia. Dzięki swojej konstrukcji, profile C oferują doskonałą odporność na skręcanie i wyginanie. W przypadku ładowaczy, ważne jest, aby profile były odpowiednio dobrane do przewidywanych obciążeń, co zapewni długotrwałe użytkowanie i bezpieczeństwo. Grubość blachy używanej do budowy łyżki ma kluczowe znaczenie dla jej wytrzymałości i efektywności. Zbyt cienka blacha może prowadzić do szybkiego zużycia lub uszkodzenia, zwłaszcza w miejscach narażonych na intensywne obciążenia. W przypadku łyżek, które będą używane do transportu cięższych materiałów, warto rozważyć zastosowanie grubszej blachy, co zwiększy ich trwałość. Grubsza blacha nie tylko poprawia wytrzymałość, ale także wpływa na stabilność całej konstrukcji.
Montaż Podstawowej Konstrukcji
Aby zmontować ładowacz na tył ciągnika, należy najpierw przygotować ramę. Rozpocznij od połączenia profili stalowych, które będą stanowić belkę główną i ramiona. Użyj bolców zabezpieczających do mocowania, co pozwoli na szybki i efektywny montaż bez konieczności użycia śrub. Następnie przymocuj łyżkę do ramy, upewniając się, że jest odpowiednio wyrównana i stabilna. Kiedy rama i łyżka są już zamontowane, przystąp do testowania konstrukcji. Upewnij się, że łyżka porusza się swobodnie i nie ma żadnych oporów. W razie potrzeby dokonaj drobnych poprawek, aby zapewnić płynność działania. Montaż mechanizmu podnoszenia jest kluczowym krokiem w budowie ładowacza. Istnieją różne typy mechanizmów podnoszenia, takie jak hydrauliczne lub ręczne, które można zastosować w zależności od preferencji użytkownika. Jeśli decydujesz się na siłownik hydrauliczny, upewnij się, że jest on odpowiednio dobrany do przewidywanych obciążeń. W przypadku ręcznego mechanizmu podnoszenia, zwróć uwagę na jego konstrukcję i sposób działania. Upewnij się, że wszystkie elementy są dobrze osadzone i łatwe w obsłudze. Po zakończeniu montażu mechanizmu podnoszenia, przetestuj jego funkcjonalność, aby upewnić się, że działa płynnie i efektywnie.
Bezpieczeństwo i Konserwacja Ładowaczy Tylnych
Zasady Bezpieczeństwa
Podczas montażu ładowacza na tył ciągnika niezwykle ważne jest przestrzeganie zasad bezpieczeństwa. Przede wszystkim, należy zawsze nosić odpowiednie środki ochrony osobistej, takie jak kaski, rękawice i okulary ochronne. Używanie obuwia ochronnego z twardą podeszwą również jest kluczowe, aby zapobiec urazom. Ważne jest, aby miejsce pracy było dobrze oświetlone i uporządkowane, co zminimalizuje ryzyko potknięć i wypadków. Również warto zwrócić uwagę na stabilność konstrukcji podczas pracy. Upewnij się, że wszystkie elementy są odpowiednio podparte i zabezpieczone przed przewróceniem. Podczas korzystania z podnośników lub innych urządzeń do podnoszenia, zawsze stosuj się do instrukcji producenta.
Typowe Błędy i Jak Ich Unikać
Podczas budowy ładowacza, istnieje wiele typowych błędów, które można łatwo uniknąć. Najczęstszym z nich jest niewłaściwe dobranie wymiarów, co może prowadzić do problemów z montażem i funkcjonowaniem ładowacza. Zawsze upewnij się, że wymiary są dokładnie zmierzone i dostosowane do specyfikacji ciągnika. Innym błędem jest użycie nieodpowiednich materiałów, co może wpłynąć na trwałość konstrukcji. Kolejnym powszechnym błędem jest brak testowania konstrukcji przed jej użyciem. Przeprowadzenie próbnego podnoszenia ciężarów pozwala na wykrycie ewentualnych usterek i zapewnia bezpieczeństwo podczas pracy.
Konserwacja i Długowieczność
Aby zapewnić długotrwałe użytkowanie ładowacza na tył ciągnika, kluczowe jest regularne przeprowadzanie konserwacji. Warto wprowadzić harmonogram przeglądów, który obejmuje kontrolę wszystkich ruchomych części, w tym mechanizmu podnoszenia oraz połączeń. Regularne smarowanie i wymiana zużytych elementów mogą znacząco wydłużyć żywotność konstrukcji. Inwestycja w nowoczesne technologie, takie jak czujniki obciążenia, pozwala na bieżąco śledzenie wydajności ładowacza. Dzięki temu użytkownicy mogą dostosowywać sposób pracy i unikać przeciążeń, co z kolei przekłada się na mniejsze zużycie materiałów i dłuższą żywotność sprzętu.
