Ładowacz czołowy to narzędzie niezwykle popularne w gospodarstwie, którego odpowiedni dobór pozwala na wszechstronne i komfortowe użytkowanie. Sama konstrukcja ładowacza czołowego znana jest od wielu lat, jednak zmieniające się rolnictwo i jego wzmożona mechanizacja doprowadziły do stworzenia ładowaczy czołowych o wszechstronnym zastosowaniu. Dziś mówimy o ładowaczu nie jako o jednorodnej maszynie, ale o całym systemie, który możemy ściśle dopasować do potrzeb gospodarstwa. Dzieje się tak dlatego, że montowany kiedyś na stałe ładowacz, poważnie ograniczający funkcjonalność ciągnika, dziś stał się urządzeniem, które możemy od niego odpiąć w ciągu zaledwie minuty. Równie szybko możemy także zmienić funkcje i rodzaj pracy wykonywanej ładowaczem czołowym w ciągniku.
Ładowacze Czołowe Jednosekcyjne na Linkę - Sprawdzone Rozwiązania
Ładowacze jednosekcyjne sterowane mechanicznie za pomocą linek stanowią ekonomiczne i praktyczne rozwiązanie do podstawowych prac w gospodarstwie. Są one cenione za prostotę konstrukcji i łatwość obsługi.
AGRO-TUR - Wsparcie w Gospodarstwie
Ładowacz czołowy jednosekcyjny na linkę marki AGRO-TUR to model zaprojektowany z myślą o traktorach MF235/MF255 oraz Ursus 2812/3512. Czyni go to doskonałym wyborem dla właścicieli maszyn tych marek, poszukujących skutecznego rozwiązania do prac załadunkowych i transportowych na gospodarstwie. Uniwersalna kompatybilność oraz łatwy montaż sprawiają, że jest on szybkim i praktycznym rozwiązaniem do wykonywania różnorodnych prac. Jedną z kluczowych zalet oferowanego ładowacza AGRO-TUR jest mocna, stalowa konstrukcja, która gwarantuje wytrzymałość oraz długowieczność nawet przy intensywnej pracy. Ponadto, malowanie proszkowe sprawia, że urządzenie jest odporne na korozję, co dodatkowo zwiększa jego trwałość i estetykę. Ładowacz ten charakteryzuje się udźwigiem wynoszącym 500 kg, natomiast wysokość podnoszenia sięga 2,85 m.
AGRO-TUR T-25 - Funkcjonalność i Wytrzymałość
Ładowacz czołowy T-25 1-sekcyjny na linkę to funkcjonalne narzędzie, które zostało zaprojektowane z myślą o osobach poszukujących efektywnego narzędzia w gospodarstwie. Proste, a jednocześnie solidne wykonanie sprawia, że oferowany model sprawdza się w codziennych zadaniach. Jednosekcyjna konstrukcja oraz linkowe sterowanie przekładają się na precyzyjne manewry i łatwą obsługę. Jedną z głównych zalet tego ładowacza czołowego T-25 jest precyzyjne sterowanie, które przekłada się na efektywność takich działań jak załadunek, rozładunek, czy też transport różnych materiałów, np. zboża, nawozów, siana, czy obornika. Zwiększa to efektywność pracy i odgrywa szczególną rolę tam, gdzie precyzja działań jest kluczowa. Solidna, wytrzymała konstrukcja ładowacza zapewnia jego długą żywotność, nawet podczas intensywnych prac. Ponadto, został on pomalowany proszkowo, co chroni ładowacz czołowy T-25 przed korozją oraz uszkodzeniami mechanicznymi. Sprzęt jest więc odporny na warunki atmosferyczne i trudne warunki pracy. Udźwig wynoszący 500 kg sprawia, że model T-25 jest w stanie przenieść spore ilości materiałów. Oferowany model jest kompatybilny z wieloma modelami ciągników rolniczych, co sprawia, że ładowacz T-25 jest uniwersalnym narzędziem, który można łatwo zintegrować z posiadanym już sprzętem.
Proste Linkowe Sterowanie
Proste linkowe sterowanie umożliwia łatwe i precyzyjne kierowanie ruchami ładowacza. Użytkownik dzięki temu może w sposób wygodny wykonywać operacje związane z załadunkiem i rozładunkiem materiałów, między innymi siana, nawozów, czy też innych surowców rolniczych. Mechaniczne sterowanie sprawia, że użytkowanie ładowacza czołowego jednosekcyjnego na linkę jest intuicyjne, a operator ma pełną kontrolę nad pracą. Takie ładowacze doskonale sprawdzają się w podstawowych pracach rolniczych. Mechanizm sterowania linkowego jest przeznaczony do mechanicznego sterowania dwoma sekcjami w rozdzielaczu. Przykładem budowy mechanizmu sterującego są elementy konstrukcyjne wewnętrzne, wykonane z aluminium, oraz obudowa z mocnego tworzywa. Możliwości sterowania obejmują również przycisk bezpieczeństwa. Typowe parametry techniczne to: od strony rozdzielacza korpus linki M16x1.5, cięgno linki M6x1.5, a od strony joysticka kulka o średnicy 14mm.
Budowa i Montaż Ładowacza Czołowego
Wybierając ładowacz czołowy, warto zwrócić uwagę na jego konstrukcję oraz możliwości montażowe i kompatybilność z osprzętem.
Rama Nośna i Wysięgnik
Ładowacz czołowy to konstrukcja wykonana z wysokogatunkowej stali mocowana na stałe do ciągnika. Ze względu na mocowanie jej do otworów technicznych ciągnika i ukształtowanie samej konstrukcji, rama jest precyzyjnie dopasowana do danego modelu traktora. Głównym przeznaczeniem ramy jest właściwe przenoszenie naprężeń i rozłożenie sił ciężaru samego ładowacza i jego ładunku. Siły te, dzięki długim ramionom ramy montowanym przez wzmocnione śruby, rozkładane są wzdłuż ciągnika aż do poziomu tylnej osi. W odróżnieniu od ramy nośnej, pasującej wyłącznie do konkretnego modelu ciągnika, montowany do niej wysięgnik może być (w ramach ładowaczy jednego producenta) uniwersalny, tj. pasować do kilku modeli ciągnika. Sama konstrukcja wysięgnika to rama wykonana z wytrzymałościowej stali, odporna na założone już w czasie jej projektowania siły skrętne i zrywne oraz maksymalne obciążenie obliczane na pełnym wysięgu.

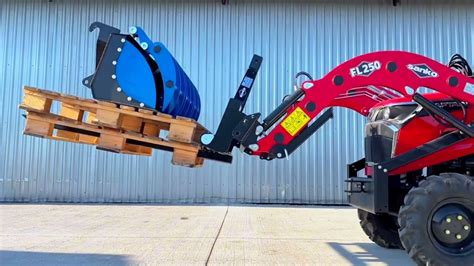

Osprzęt Dodatkowy i Standaryzacja Mocowań

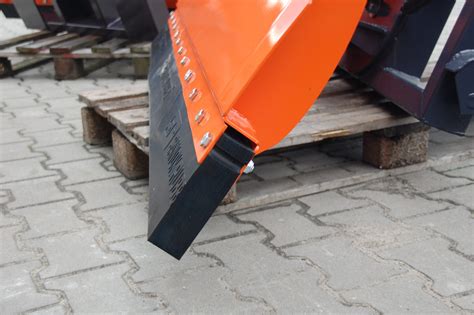

W naszej ofercie znajduje się również szeroka gama osprzętu do ładowaczy. Konieczne jest zapoznanie się z dostępnością krokodyli, chwytaków, łyżek oraz innych narzędzi zwiększających funkcjonalność ładowacza. Aby ładowacz mógł spełniać swoją rolę oraz współpracować z dołączanym do niego wymiennym osprzętem, niezbędne jest pewne i stabilne zamocowanie pasujące do wszystkich peryferii. Poszczególni producenci ładowaczy próbowali narzucić swoje własne rozwiązania, co powodowało wymuszanie zakupu osprzętu pasującego wyłącznie do ładowacza danego producenta. Standaryzacja zamocowań uporządkowała rynek i dziś możemy wyróżnić jedynie kilka typów szeroko stosowanych na świecie. Szybka i wygodna wymiana osprzętu jest możliwa dzięki ramie EURO, a blokada osprzętu odbywa się szybko i sprawnie za pomocą jednej dźwigni. Ponadto, system podporowy zapewnia odpowiednią stabilność w czasie przechowywania i nie wymaga użycia narzędzi. Rama główna (wysięgnika) wykonana jest z blachy o grubości 5 mm. Odpowiedni gatunek stali drobnoziarnistej oraz kształt profili wysięgnika zapewniają maksymalną wytrzymałość przy niskiej wadze. Standardowym wyposażeniem ładowacza czołowego jest zestaw montażowy, składający się z elementów łącznych, hydrauliki oraz joysticka.
Systemy Hydrauliczne i Rodzaje Sterowania
Efektywność pracy ładowacza czołowego w dużej mierze zależy od jego systemu hydraulicznego oraz sposobu sterowania.
Wymagania Hydrauliczne Ciągnika
Produkowane dziś ładowacze wymagają dobrego układu hydraulicznego o stabilnym ciśnieniu wytwarzanym przez pompę układu. Większość ładowaczy podpina się do systemu hydraulicznego ciągnika pod jego rozdzielacz, aby nie zabierać tylnych wyjść hydrauliki, co znacząco ograniczyłoby możliwości ciągnika. W większości stosowanych ładowaczy wystarczy podpięcie do systemu hydrauliki ciągnika, jednak czasem przy wykorzystaniu szczególnego osprzętu niezbędne jest podłączenie elektryczne dla trzeciej i czwartej funkcji hydrauliki. Wymagania ładowacza pod względem stabilnego ciśnienia w hydraulice ciągnika, z której jest zasilany, mają duży wpływ na parametry jego pracy. Wysięgnik ma się poruszać szybko i zarazem płynnie, jego ruch ma być przewidywalny i bez szarpnięć, co wszystko wpływa na komfort pracy ładowaczem na ciągniku.
Ładowacz czołowy
Typy Sterowania Ładowaczem
Jeśli chcemy operować ładowaczem, niezbędna jest właściwa i intuicyjna integracja między operatorem a systemem hydraulicznym urządzenia. Jednym z najczęściej stosowanych mechanizmów jest sterowanie joystickiem umieszczonym pod ręką w kabinie ciągnika.
Sterowanie Mechaniczne (linkowe)
W systemie sterowania mechanicznego sygnał przenoszony jest przez system linek, których napięcie i ruch powodują otwarcie zaworów w rozdzielaczu. Ten popularny sposób jest często wybierany ze względu na przystępną cenę samego ładowacza, jak i mechanizmów sterujących - linek i joysticka, które zużywają się i wymagają wymiany.
Sterowanie Elektryczne
W systemie sterowania elektrycznego ruch joystickiem zamieniany jest w impuls elektryczny i tak przekazywany do elektrozaworów sterujących przepływem oleju w rozdzielaczu ładowacza. Praca ładowaczem czołowym z elektrycznym sterowaniem staje się znacznie lżejsza i precyzyjniejsza. Dzięki zastosowaniu silników krokowych, sterowanie ładowaczem odbywa się niemal bez użycia siły, co pozwala na nieporównywalnie dokładniejsze operowanie osprzętem. Joystick typu CJW może stanowić centrum dowodzenia, gdzie za pomocą intuicyjnych przycisków aktywuje się system i obsługuje dodatkowe funkcje. Wbudowane kontrolki na rękojeści na bieżąco informują o wybranym trybie pracy. Wybierając system elektryczny (np. SEL System), nie trzeba martwić się o konstrukcję ciągnika, gdyż system jest w pełni kompatybilny i nie wymaga żadnych modyfikacji w kabinie czy na wspornikach ładowacza. Nowoczesny rozdzielacz hydrauliczny jest często wyposażony w silniki krokowe i sekcję pływającą w standardzie, co zapewnia szybsze, bardziej przyjemne i bezpieczne oraz bardziej komfortowe, wygodne i precyzyjne sterowanie maszyną.
Sterowanie Hydrauliczne
W tym rozwiązaniu rozdzielacz sterowany jest za pomocą płynu hydraulicznego z joysticka. Rozwiązanie to cechuje równie wysoka, jak w elektrycznym, szybkość reakcji rozdzielacza, zapewniając płynność i precyzję ruchów.
Sterowanie Zintegrowane
W systemie zintegrowanym sterowanie funkcjami ładowacza odbywa się za pomocą joysticka wbudowanego w kabinę ciągnika, często sterującego także jego innymi funkcjami. Na przykład, dżojstik w ciągnikach ARION 400 znajduje się w prawym podłokietniku. Obok obsługi ładowacza czołowego można za jego pomocą równocześnie sterować przekładnią QUADRISHIFT/HEXASHIFT. Nie trzeba zmieniać uchwytu przy zmianie biegów i sterowaniu ładowaczem czołowym, co jest dużą zaletą. Ten zintegrowany z podłokietnikiem fotela lub prawą konsolą dżojstik steruje wszystkimi funkcjami ładowacza, robiąc wrażenie ergonomią i komfortem obsługi. Zależnie od modelu ciągnika, inne warianty obsługi są dostępne fabrycznie lub jako doposażenie.
Optymalizacja Pracy i Bezpieczeństwo
Nowoczesne ładowacze czołowe oferują szereg funkcji i rozwiązań zwiększających wydajność i bezpieczeństwo użytkowania.
Znaczenie Przeciwwagi

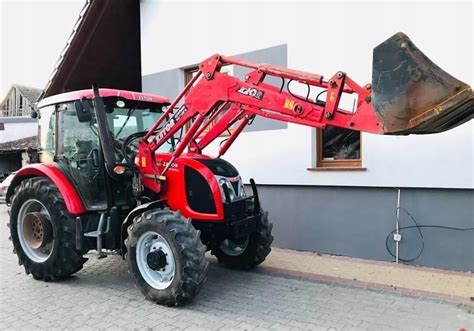

Zamontowany na ciągniku o średniej mocy ładowacz czołowy waży co najmniej kilkaset kilogramów, co zmienia punkt ciężkości samego ciągnika i jego wyważenie. Dlatego każdy producent ładowacza zaleca dociążenie ciągnika przez stosowanie przeciwwag montowanych na tylnym TUZ lub obciążników na tylnych kołach. Właściwy dobór przeciwwagi powinien być dostosowany do modelu ciągnika, rozstawu osi, wysięgu ładowacza i jego udźwigu, aby zapewnić stabilność i bezpieczeństwo podczas pracy.
Dodatkowe Funkcje i Komfort
Zamawiając ładowacz czołowy do ciągnika, warto rozważyć zamontowanie jego dodatkowego osprzętu w postaci akumulatora hydraulicznego, który pozwala na tłumienie drgań w czasie jazdy, płynną pracę wysięgnika oraz jego stabilizację w czasie pracy i wygaszanie szkodliwych drgań przenoszonych poprzez ramę na ciągnik. Inną przydatną funkcją jest tzw. sekcja pływająca, która pozwala na swobodne podążanie narzędzia za nierównościami terenu. System SHOCK ELIMINATOR, wyposażony w akumulator wypełniony azotem, absorbuje wstrząsy i chroni ciągnik, operatora oraz ładowacz czołowy przed przeciążeniami. Wynikiem jest mniej zmęczenia, większa koncentracja i wyższa efektywność przez cały dzień pracy. Dla specjalnych zastosowań SHOCK ELIMINATOR można po prostu wyłączyć. Wszystkie te rozwiązania mają na celu zapewnienie bardziej komfortowego, wygodnego i precyzyjnego sterowania maszyną, zwiększając tym samym efektywność i przyjemność z pracy.
Bezpieczeństwo Operatora
Bezpieczeństwo operatora i ludzi, którzy mogą się znaleźć w pobliżu maszyny, jest priorytetem. Dzięki dużemu szklanemu dachowi typu FOPS (Falling Object Protective Structure), ciągniki są optymalnie dostosowane do bezpiecznej pracy z ładowaczem czołowym. Operator ma swobodny widok na ładunek w całym zakresie pracy i jest dobrze chroniony przed spadającymi materiałami, co znacząco zwiększa bezpieczeństwo.
Zaawansowane Ładowacze Czołowe - Przykład CLAAS
Współczesny rynek oferuje również zaawansowane serie ładowaczy czołowych, które sprostają najbardziej wymagającym zadaniom, jak np. te oferowane przez markę CLAAS.
Serie Ładowaczy CLAAS (FL, FL C, FL E)
Od klasycznych zastosowań w rolnictwie i leśnictwie aż do zastosowań specjalnych w technice komunalnej - ładowaczom czołowym stawiane są różnorodne wyzwania. Trzy serie i 20 modeli ładowaczy czołowych CLAAS spełniają wszelkie potrzeby, będąc idealnie dostosowanymi do współdziałania z ciągnikami oraz do codziennych zadań w rolnictwie. Liczne opcje sterowania zapewniają odpowiednie rozwiązanie dla każdego ciągnika, użytkownika i zastosowania, oferując inteligentne wyposażenie i rozwiązania, które zwiększają produktywność.
- Seria FL E - prosta moc: Ładowacz czołowy FL E to idealna maszyna o prostej, ale solidnej budowie i dużej mocy. Przeznaczony jest do ciągników o mocy od 45 do 120 KM. Wyposażony jest w mechaniczne poziomowanie, przewody hydrauliczne zintegrowane pod ramieniem, system FITLOCK z automatycznym zaryglowaniem ładowacza czołowego, trzecią funkcję hydrauliczną dla narzędzi, MACH 2 do podłączenia trzeciej funkcji, mechaniczne, automatyczne ryglowanie narzędzi oraz składane wsporniki.
- Seria FL C - dla intensywnej pracy: Model FL C powstał z myślą o intensywnej pracy. Jego innowacyjna konstrukcja zapewnia doskonałą widoczność, a wyposażenie zwiększa produktywność. Nadaje się do ciągników o mocy od 45 do 200 KM. Charakteryzuje się mechanicznym poziomowaniem zintegrowanym z ramionami ładowacza czołowego, przewodami hydraulicznymi zintegrowanymi w ramieniu, systemem FITLOCK z automatycznym zaryglowaniem ładowacza czołowego, trzecią i czwartą funkcją hydrauliczną dla narzędzi, MACH 2 do podłączenia trzeciej i czwartej funkcji, funkcją luzowania ciśnienia dla trzeciej funkcji, mechaniczną, automatyczną blokadą narzędzi lub hydrauliczną blokadą i odblokowaniem FASTLOCK oraz składanymi wspornikami. Możliwe są dodatkowe opcje zwiększające produktywność i komfort: automatyka kąta narzędzia oraz zintegrowane oświetlenie robocze LED.
- Seria FL - wyżej, dokładniej i szybciej: Ładowacze FL 250-100 z hydraulicznym poziomowaniem oferują inteligentne rozwiązania. Przeznaczone są do ciągników o mocy od 100 do 300 KM. Posiadają hydrauliczne poziomowanie, przewody hydrauliczne zintegrowane w ramieniu, system FITLOCK z automatycznym zaryglowaniem ładowacza czołowego, trzecią i czwartą funkcję hydrauliczną dla narzędzi, MACH 2 do podłączenia trzeciej i czwartej funkcji, mechaniczną, automatyczną blokadę narzędzi lub hydrauliczną blokadę i odblokowanie FASTLOCK oraz składane wsporniki. Dostępne są dodatkowe opcje zwiększające produktywność i komfort: automatyka kąta narzędzia, synchroniczne sterowanie łyżką z chwytakiem oraz SPEEDLINK.
Systemy Szybkiego Montażu (FITLOCK i MACH)
Dzięki kombinacji systemów FITLOCK i MACH, przy dołączaniu ładowacza czołowego operator musi wyjść z ciągnika tylko raz. Wystarczy podjechać ciągnikiem pod ramiona ładowacza. Gdy system FITLOCK zostanie wstępnie zaryglowany, operator wychodzi, dołącza szybkozłącze i chowa wsporniki pod ramię. To wszystko. System szybkozłącza MACH umożliwia dołączanie wszystkich przewodów hydraulicznych i elektrycznych jednym ruchem, również pod ciśnieniem. Wystarczy założyć szybkozłącze na konsolę ciągnika, nacisnąć uchwyt i wszystko jest przyłączone. Szczelne złącza hydrauliki są zawsze suche i czyste, dzięki czemu zanieczyszczenia złączy lub pomyłka w dołączaniu przewodów to już przeszłość. Konsola ładowacza czołowego zbudowana jest specjalnie do ciągników, przenosząc obciążenia mechaniczne na całą ramę. Idealne dopasowanie gwarantuje dobry dostęp do wszystkich punktów konserwacji i nie ogranicza zwrotności ciągnika. Pracują wydajnie i oszczędzają mnóstwo cennego czasu. Nie ma znaczenia, czy ładowacz czołowy jest zamontowany fabrycznie, czy założony później. Wraz z ciągnikiem tworzy doskonałą jednostkę roboczą i zwiększa wszechstronność ciągników w zakresie mocy od 45 do 300 KM.
Ładowacz czołowy
Wybór Odpowiedniego Ładowacza Czołowego
Decydując się na zakup ładowacza do posiadanego ciągnika lub też zamawiając go wraz z nim, warto zastanowić się, do jakich prac będzie potrzebny i jakie zadania ma zespół ładowacz-ciągnik wykonywać. Dobór ładowacza i jego opcji może też być wstępnie wykonany przez użytkownika, co podkreśla Kamil Deląg z CNH Industrial Polska: „Wybór, oferowanie i zamawianie odpowiedniego ładowacza czołowego do odpowiedniego ciągnika stały się proste”. Klient może wybierać pomiędzy różnymi seriami ładowaczy czołowych. Niektóre z nich są poziomowane mechanicznie, a najbardziej zaawansowane są poziomowane hydraulicznie, co pozwala na automatyczne ustawienie ładunku względem poziomu podłoża. Ładowacze mają w wyposażeniu standardowym szybkozłącze integrujące połączenie mechaniczne i elektryczne. W opcji mogą mieć blokadę narzędzia sterowaną hydraulicznie z kabiny, automatykę ustawienia kąta pracy narzędzia oraz synchronizację dwóch ruchów. Standardowym wyposażeniem ładowacza czołowego jest zestaw montażowy, składający się z elementów łącznych, hydrauliki oraz joysticka.
