W rolnictwie, zwłaszcza przy pracy z belami siana czy sianokiszonki, często pojawia się potrzeba efektywnego transportu i załadunku. W tym kontekście ładowacze tylne z siłownikiem stanowią praktyczne rozwiązanie, pozwalające na znaczące ułatwienie wielu prac polowych. Niniejszy artykuł przybliży zagadnienia związane z budową, zastosowaniem oraz wyborem odpowiedniego ładowacza tylnego, ze szczególnym uwzględnieniem roli siłownika hydraulicznego.
Zastosowanie i Funkcjonalność Ładowaczy Tylnych
Wielofunkcyjność w Gospodarstwie

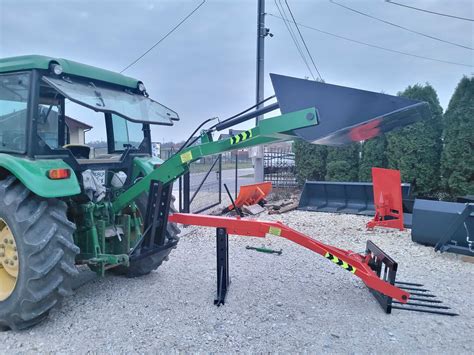

Ładowacze tylne, często określane jako "zaczepiane widły" lub "nośniki bel", znajdują szerokie zastosowanie w transporcie różnego rodzaju materiałów, ze szczególnym uwzględnieniem bel słomy i sianokiszonki. Ładowacz jaki by nie był koło domu zawsze jest potrzebny. Wielu użytkowników buduje swoje ładowacze przede wszystkim do ładowania ciężkich bel (np. z prasy zmiennokomorowej o wadze ok. 500-600 kg), ponieważ mniejsze ciągniki, jak Zetor z chwytakiem, nie dawały rady podnieść takich ciężarów. Użytkownik planuje przerobić swój ładowacz podnoszony na siłownik, aby mógł służyć do transportu obornika i bel.
Praca w Trudnym Terenie
Ładowacze tylne są szczególnie przydatne w trudnych warunkach terenowych, takich jak podmokłe łąki, gdzie zapewniają lepszą przyczepność i stabilność w porównaniu do ładowaczy czołowych, które mogą powodować "zapadanie się" przodu ciągnika. Przykładowo, na podmokłych terenach ciągnik Ursus 360 może mieć problem z podnoszeniem jednej belki z powodu braku przyczepności, podczas gdy ładowacz tylny, nawet w połączeniu z mniejszym traktorem jak Ursus 330, może okazać się bardziej efektywny. W takich sytuacjach, zaczepienie dziobu do mocniejszego ciągnika, jak Ursus 385, pozwala na swobodne poruszanie się nawet w głębokim błocie czy pożniwnych resztkach.
Możliwości i Ograniczenia
Wspomniane "widły" mogą służyć również do zwożenia słomy czy układania bel na przyczepie lub w stogu. Ładowacz miał podnosić na tyle, abym mógł załadować przyczepę z zamkniętymi burtami. Od ziemi do dolnej części łyżki było, o ile dobrze pamiętam, 2,10m. Należy jednak pamiętać o ograniczeniach dotyczących wagi bel. Zbijanie beli z nadmierną siłą może sprawić, że nawet wideł nie uda się wbić w materiał. W takich przypadkach, posiadanie większego lub bardziej specjalistycznego sprzętu może być konieczne. Ile kilogramów obornika bierze się na takim chwytaku, to kwestia indywidualna i zależy od konstrukcji.
Projektowanie i Samodzielna Budowa Ładowacza Tylnego
Planowanie Konstrukcji i Wymiary
Zbudowanie ładowacza tylnego na ciągnik to zadanie, które wymaga staranności i odpowiedniego planowania. Kluczowe jest określenie wymiarów oraz wybór materiałów, które zapewnią trwałość i funkcjonalność urządzenia. Właściwe wymiary będą zależały od modelu ciągnika oraz indywidualnych potrzeb użytkownika. Planując budowę ładowacza tylnego do ładowania np. 3 rzędów bel na przyczepę 12-tonową, kluczowe jest precyzyjne określenie wymiarów, takich jak rozstaw i długość wideł. Dla belek o wymiarach 120x120 cm, długość wideł wynosząca około 130 cm, a rozstaw 85-50 cm, może okazać się optymalna. Definiowanie potrzeb użytkownika jest kluczowym krokiem w procesie budowy ładowacza na tył ciągnika. Na przykład, jeśli ładowacz ma być używany do transportu ciężkich materiałów, jego konstrukcja musi być odpowiednio wzmocniona. Wymiary ładowacza powinny być oparte na specyfikacjach konkretnego modelu ciągnika, np. dla ciągnika T-190 SKORPION.
Przykładowe wymiary komponentów dla ładowacza, zdolnego do podnoszenia ciężkich bel (ok. 500-600 kg) to:
- Belka ładowacza: profil 100x100x5, długość 650mm + dwie blachy 15mm pod czopy.
- Ramię belki: profil 100x50x5.
- Krótkie ramię ładowacza: profil 100x50x5.
- Poprzeczka łącząca C-owniki: profil 80x80x5.
Co ciekawe, prostota konstrukcji często okazuje się najlepszym rozwiązaniem. Przykładem jest własnoręcznie wykonany nośnik bel, zbudowany z ramy polskiej kosiarki "osa" i "kła" zrobionego z osi od wozu. Takie rozwiązanie, choć proste, doskonale sprawdza się do transportu rolek z pobliskiego pola do stodoły. Dostęp do projektów i wycinaczy blach może znacznie ułatwić budowę.
Wybór Materiałów Konstrukcyjnych
Wybór odpowiednich materiałów do budowy ładowacza jest kluczowy dla jego trwałości i funkcjonalności. Wykorzystanie wysokiej jakości stali, takiej jak profile stalowe o odpowiednich wymiarach, zapewnia, że konstrukcja będzie odporna na obciążenia i zużycie. Materiały powinny być wybrane na podstawie przewidywanych obciążeń oraz rodzaju pracy, jaką ładowacz będzie wykonywał. Najczęściej stosowane profile to te o wymiarach 100x100 mm dla belki głównej oraz 100x50 mm dla ramion. Te profile charakteryzują się odpowiednią sztywnością i nośnością, co czyni je idealnymi do konstrukcji ładowaczy. Innym popularnym wyborem są profile C, które są wykorzystywane w miejscach narażonych na większe obciążenia. Grubość blachy używanej do budowy łyżki ma kluczowe znaczenie dla jej wytrzymałości i efektywności. Ważne jest, aby grubość blachy na łyżce wynosiła co najmniej 5-6 mm, szczególnie w miejscach narażonych na zużycie, takich jak dolna część łyżki. W takich przypadkach warto rozważyć zastosowanie twardych stali, jak np. Hardox, które charakteryzują się wysoką odpornością na ścieranie. Blacha 4mm jest często stosowana do łyżek do większych ciągników. Jeden z użytkowników planuje użyć pół arkusza blachy 3mm i wzmacniać ją w newralgicznych miejscach, co stanowi alternatywne podejście. O teowniku niektórzy użytkownicy nie pomyśleli, mimo że chwytaki do obornika są wzorowane na jego kształcie.
Montaż i Testowanie Konstrukcji
Aby zmontować ładowacz na tył ciągnika, należy najpierw przygotować ramę. Rozpocznij od połączenia profili stalowych, które będą stanowić belkę główną i ramiona. Użyj bolców zabezpieczających do mocowania, co pozwoli na szybki i efektywny montaż bez konieczności użycia śrub. Następnie przymocuj łyżkę do ramy, upewniając się, że jest odpowiednio wyrównana i stabilna. Po zamontowaniu ramy i łyżki, przystąp do testowania konstrukcji. Upewnij się, że łyżka porusza się swobodnie i nie ma żadnych oporów. Po zakończeniu montażu mechanizmu podnoszenia, przetestuj jego funkcjonalność, aby upewnić się, że działa płynnie i efektywnie. Czy konstrukcja nie okaże się zbyt lekka, "to się okaże w praktyce". Przy testowaniu jeden z użytkowników "szarpałem łyżką całym moim ciężarem i przednich kół nie odrywało od ziemi", co wskazuje na dobrą stabilność.
Siłownik Hydrauliczny: Kluczowy Element
Użytkownik planuje przerobić swój ładowacz podnoszony na siłownik. Zastosowanie wywrotu hydraulicznego jest często preferowane, ponieważ pozwala na precyzyjne sterowanie wysypem - można otworzyć łyżkę tylko tyle, ile jest potrzebne. W przeciwieństwie do wywrotu mechanicznego, który powoduje, że "siup i wszystko wysypane", hydraulika umożliwia nabranie czegoś, zebranie w łyżkę i powolne rozsypanie na kilka małych kupek. To zastosowanie jest kluczowe dla zwiększenia funkcjonalności ładowacza. Należy jednak zwrócić uwagę na potencjalne problemy z hydrauliką ciągnika; jeśli ciągnik ma słabą hydraulikę, taka przeróbka może nie dać oczekiwanych rezultatów. Jeśli decydujesz się na siłownik hydrauliczny, upewnij się, że jest on odpowiednio dobrany do przewidywanych obciążeń. W odpowiedziach na pytania o cel przeróbki, użytkownicy zwracają uwagę na potencjalne problemy z hydrauliką ciągnika oraz sugerują przesłanie zdjęć, aby lepiej zrozumieć projekt.
Jak działa napęd hydrauliczny - hydrostatyczny, hydraulika siłowa
Alternatywy dla Ładowaczy Tylnych: Kiedy Wybrać Inne Rozwiązanie?
Ładowacze Czołowe (TUR)
Ładowacze czołowe to uniwersalne urządzenia, bez których trudno sobie wyobrazić dziś wiele prac polowych, pozwalające transportować bele, drewno, warzywa czy piach, a także usuwać śmieci ze stajni. Jednak dla wielu rolników tur z przodu jakoś nie pasuje. Jednosekcyjny często nie odpowiada wymaganiom, a dwu- czy trzysekcyjny jest za drogi. Jak miałbym kupować sobie tura za 5 tysięcy, to wolałbym kupić jakieś UNHZ, bo zrobi to samo albo i więcej, a nie szpeci ciągnika i w codziennych manewrach nie przeszkadza. Jeżeli nie da się zamontować normalnego tura, wybór należy do użytkownika: albo kupić ładowacz na tył (ewentualnie samemu zrobić) i mieć mniejszą wygodę w pracy, ale zaoszczędzić parę tysięcy, albo znaleźć UNHZ, cyklopa albo trolla w miarę dobrej cenie i mieć wygodę w pracy, ale sporo za to zapłacić. Przy wyborze ładowacza czołowego kluczowe są: rozmiar ciągnika, udźwig, zasięg i wysięg, a także rodzaj wykonywanych prac i możliwość szybkiej wymiany osprzętu (szybkozłącze, np. system „Lock and Go”).
Inne Specjalistyczne Ładowarki
Wśród alternatyw wymienia się także ładowarki takie jak UNHZ, Cyklop czy Troll. Są to maszyny, które również świetnie sprawdzają się w wielu pracach, a czasami można je znaleźć w atrakcyjnych cenach na rynku wtórnym. Przykładowo, można kupić ładowarkę UNHZ za 2500 zł i pięknie się sprawuje, ale trzeba szukać dobrych ofert. Oferują one wygodę w pracy, jednak ich zakup wiąże się zazwyczaj z większymi kosztami początkowymi. Ładowacze czołowe mogą być wyposażone w różnorodny osprzęt, taki jak widły do obornika, czerpaki szczękowe, spychacze czy haki do udźwigu big bagów.
Bezpieczeństwo i Konserwacja
Zasady Bezpieczeństwa
Podczas montażu ładowacza na tył ciągnika niezwykle ważne jest przestrzeganie zasad bezpieczeństwa. Należy zawsze nosić odpowiednie środki ochrony osobistej, takie jak kaski, rękawice i okulary ochronne. Używanie obuwia ochronnego z twardą podeszwą również jest kluczowe, aby zapobiec urazom. Ważne jest, aby miejsce pracy było dobrze oświetlone i uporządkowane, co zminimalizuje ryzyko potknięć i wypadków. Należy również zwrócić uwagę na stabilność konstrukcji podczas pracy. Upewnij się, że wszystkie elementy są odpowiednio podparte i zabezpieczone przed przewróceniem. Podczas korzystania z podnośników lub innych urządzeń do podnoszenia, zawsze stosuj się do instrukcji producenta.
Typowe Błędy i Jak Ich Unikać
Podczas budowy ładowacza, istnieje wiele typowych błędów, które można łatwo uniknąć. Najczęstszym z nich jest niewłaściwe dobranie wymiarów, co może prowadzić do problemów z montażem i funkcjonowaniem ładowacza. Zawsze upewnij się, że wymiary są dokładnie zmierzone i dostosowane do specyfikacji ciągnika. Innym błędem jest użycie nieodpowiednich materiałów, co może wpłynąć na trwałość konstrukcji. Kolejnym powszechnym błędem jest brak testowania konstrukcji przed jej użyciem. Przeprowadzenie próbnego podnoszenia ciężarów pozwala na wykrycie ewentualnych usterek i zapewnia bezpieczeństwo podczas pracy. Niektórzy użytkownicy zgłaszają pękanie ramion, konieczność spawania cięgien czy wzmacniania belek, które się gniły. Może to być związane z próbą transportu zbyt mokrych lub ciężkich bel.
Konserwacja i Długowieczność
Aby zapewnić długotrwałe użytkowanie ładowacza na tył ciągnika, kluczowe jest regularne przeprowadzanie konserwacji. Warto wprowadzić harmonogram przeglądów, który obejmuje kontrolę wszystkich ruchomych części, w tym mechanizmu podnoszenia oraz połączeń. Regularne smarowanie i wymiana zużytych elementów mogą znacząco wydłużyć żywotność konstrukcji. Inwestycja w nowoczesne technologie, takie jak czujniki obciążenia, pozwala na bieżąco śledzić wydajność ładowacza. Dzięki temu użytkownicy mogą dostosowywać sposób pracy i unikać przeciążeń, co z kolei przekłada się na mniejsze zużycie materiałów i dłuższą żywotność sprzętu. Podczas pracy z ładowaczem tylnym, zwłaszcza wyposażonym w maszt, konieczne może być przełączanie zaworu pod siedzeniem przy każdej beli, co może być niewygodne, ale z czasem można się do tego przyzwyczaić.
