Ładowacz hydrauliczny widłowy montowany na tył ciągnika to wszechstronne narzędzie, które znajduje zastosowanie w załadunku i wyładunku różnorodnych towarów. Służy do obsługi skrzyniopalet, palet oraz pojemników, a także do ich transportu na krótkie dystanse. Jest to maszyna zawieszana na trzypunktowym układzie zawieszenia (TUZ), przeznaczona dla ciągników klasy 0,6-0,9T, które posiadają wyjście na hydraulikę zewnętrzną (siłownik jednostronnego działania). Maksymalna wysokość podnoszenia ładowacza wynosi 2,4 metra, a jego maksymalny udźwig to 700 kg.
Konstrukcja ładowacza tylnego
Ładowacz hydrauliczny widłowy składa się z dwóch zasadniczych zespołów: mechanizmu podnoszenia oraz ramy ładowacza z poprzeczką do belek trzypunktowego układu zawieszenia ciągnika. W skład mechanizmu podnoszenia wchodzą:
- Prowadnica zewnętrzna
- Prowadnica wewnętrzna
- Płyta widłaka
- Widły podbierające
- Cylinder nurnikowy
- Linka podnoszenia
Z kolei rama ładowacza obejmuje:
- Konstrukcję stalową ramy
- Wsporniki (lewy i prawy)
- Cylinder tłokowy dwustronnego działania
Planowanie budowy ładowacza na tył ciągnika
Zbudowanie ładowacza na tył ciągnika to zadanie wymagające staranności i precyzyjnego planowania. Kluczowe jest określenie odpowiednich wymiarów oraz wybór materiałów, które zagwarantują trwałość i funkcjonalność urządzenia. Właściwe wymiary będą zależały od konkretnego modelu ciągnika oraz indywidualnych potrzeb użytkownika. Omówimy teraz proste kroki i wskazówki dotyczące budowy ładowacza, które pomogą w stworzeniu solidnej konstrukcji.
Określenie wymiarów i specyfiki ciągnika
Wybór wymiarów ładowacza powinien być oparty na specyfikacjach konkretnego modelu ciągnika. Każdy traktor posiada unikalne parametry, które wpływają na to, jak duży i jak ciężki może być zamontowany ładowacz. Na przykład, dla ciągnika T-190 SKORPION, belka ładowacza powinna mieć długość 650 mm, a ramiona belki odpowiednio 300 mm i 900 mm.
Definiowanie potrzeb użytkownika
Zrozumienie, jakie zadania ma wykonywać ładowacz, pozwala na dostosowanie jego konstrukcji do konkretnych wymagań. Na przykład, jeśli ładowacz będzie używany do podnoszenia ciężkich materiałów, jego projekt musi uwzględniać odpowiednie wzmocnienia i stabilność. Różne zastosowania ładowacza mogą wpływać na jego wymiary, kształt oraz mechanizmy podnoszenia. Użytkownicy planujący wykorzystanie ładowacza do prac ogrodowych mogą potrzebować mniejszych i bardziej zwrotnych konstrukcji, podczas gdy ci, którzy zamierzają używać go w rolnictwie, mogą preferować większe i bardziej wytrzymałe modele.
Przykładem indywidualnego podejścia do budowy jest konstrukcja łyżki o wymiarach szerokość x głębokość x wysokość: 70x60x40 cm, wykonana z blachy o grubości 6 mm (dół) i 4 mm (boki i góra).
Wybór odpowiednich materiałów
Wybór materiałów do budowy ładowacza jest kluczowy dla jego trwałości i funkcjonalności. Wykorzystanie wysokiej jakości stali, takiej jak profile stalowe o odpowiednich wymiarach, zapewnia odporność konstrukcji na obciążenia i zużycie. Materiały powinny być dobrane na podstawie przewidywanych obciążeń oraz rodzaju pracy, jaką ładowacz będzie wykonywał.

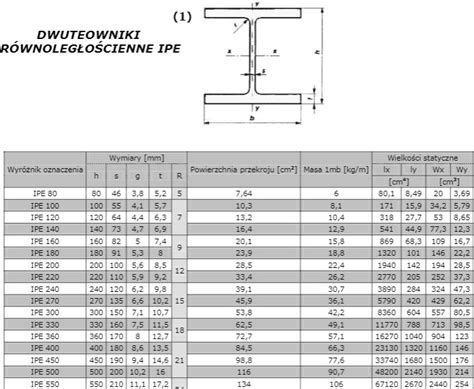

Profile stalowe
Wybór odpowiednich profili stalowych wpływa na wytrzymałość i funkcjonalność ładowacza. Najczęściej stosowane profile to te o wymiarach 100x100 mm dla belki głównej oraz 100x50 mm dla ramion. Te profile charakteryzują się odpowiednią sztywnością i nośnością. Innym popularnym wyborem są profile C, które wykorzystuje się w miejscach narażonych na większe obciążenia, oferując doskonałą odporność na skręcanie i wyginanie. Ważne jest, aby profile były odpowiednio dobrane do przewidywanych obciążeń, co zapewni długotrwałe użytkowanie i bezpieczeństwo.
Grubość blachy
Grubość blachy używanej do budowy łyżki ma kluczowe znaczenie dla jej wytrzymałości. Zbyt cienka blacha może prowadzić do szybkiego zużycia lub uszkodzenia. W przypadku łyżek przeznaczonych do transportu cięższych materiałów, warto rozważyć zastosowanie grubszej blachy, co zwiększy ich trwałość i stabilność całej konstrukcji. Zaleca się, aby grubość blachy na łyżce wynosiła co najmniej 5-6 mm, szczególnie w miejscach narażonych na zużycie. W takich przypadkach warto rozważyć zastosowanie twardych stali, jak np. Hardox, charakteryzujących się wysoką odpornością na ścieranie.
Montaż ładowacza na tył ciągnika
Montaż ładowacza na tył ciągnika wymaga starannego wykonania poszczególnych etapów. Należy rozpocząć od przygotowania ramy, łącząc profile stalowe stanowiące belkę główną i ramiona. Użycie bolców zabezpieczających do mocowania pozwala na szybki i efektywny montaż. Następnie mocuje się łyżkę do ramy, upewniając się, że jest odpowiednio wyrównana i stabilna. Po zamontowaniu ramy i łyżki, konieczne jest przetestowanie konstrukcji, sprawdzając płynność ruchu łyżki i eliminując ewentualne opory.
Montaż mechanizmu podnoszenia
Montaż mechanizmu podnoszenia jest kluczowym krokiem w budowie ładowacza. Można zastosować różne typy mechanizmów, takie jak hydrauliczne lub ręczne, w zależności od preferencji użytkownika. W przypadku wyboru siłownika hydraulicznego, należy upewnić się, że jest on odpowiednio dobrany do przewidywanych obciążeń. Po zakończeniu montażu mechanizmu podnoszenia, należy przetestować jego funkcjonalność, aby upewnić się, że działa płynnie i efektywnie.
Protest rolników
Bezpieczeństwo podczas budowy i użytkowania
Podczas budowy i użytkowania ładowacza na tył ciągnika niezwykle ważne jest przestrzeganie zasad bezpieczeństwa. Należy zawsze nosić odpowiednie środki ochrony osobistej, takie jak kaski, rękawice i okulary ochronne. Używanie obuwia ochronnego z twardą podeszwą również jest kluczowe. Miejsce pracy powinno być dobrze oświetlone i uporządkowane, co zminimalizuje ryzyko potknięć i wypadków. Podczas korzystania z podnośników lub innych urządzeń do podnoszenia, zawsze należy stosować się do instrukcji producenta. Ważne jest również, aby zwrócić uwagę na stabilność konstrukcji podczas pracy, upewniając się, że wszystkie elementy są odpowiednio podparte i zabezpieczone przed przewróceniem.
Typowe błędy i ich unikanie
Podczas budowy ładowacza istnieje wiele typowych błędów, których można łatwo uniknąć. Najczęstszym z nich jest niewłaściwe dobranie wymiarów, co może prowadzić do problemów z montażem i funkcjonowaniem ładowacza. Zawsze należy dokładnie mierzyć wymiary i dostosowywać je do specyfikacji ciągnika. Innym błędem jest użycie nieodpowiednich materiałów, co może wpłynąć na trwałość konstrukcji. Powszechnym błędem jest również brak testowania konstrukcji przed jej użyciem. Przeprowadzenie próbnego podnoszenia ciężarów pozwala na wykrycie ewentualnych usterek i zapewnia bezpieczeństwo podczas pracy.
Konserwacja i długotrwałe użytkowanie
Aby zapewnić długotrwałe użytkowanie ładowacza na tył ciągnika, kluczowe jest regularne przeprowadzanie konserwacji. Warto wprowadzić harmonogram przeglądów, który obejmuje kontrolę wszystkich ruchomych części, w tym mechanizmu podnoszenia oraz połączeń. Regularne smarowanie i wymiana zużytych elementów mogą znacząco wydłużyć żywotność konstrukcji. Inwestycja w nowoczesne technologie, takie jak czujniki obciążenia, pozwala na bieżąco śledzenie wydajności ładowacza. Dzięki temu użytkownicy mogą dostosowywać sposób pracy i unikać przeciążeń, co przekłada się na mniejsze zużycie materiałów i dłuższą żywotność sprzętu.
Przykładowe ogłoszenia i zastosowania
Na rynku wtórnym można znaleźć wiele ofert sprzedaży ładowaczy tylnych, często w zestawie z łyżką lub widłami. Są one idealne do załadunku balotów, big-bagów, drewna, czy do zrywki leśnej. Niektóre modele są samopoziomujące i posiadają automatycznie odpinający się zamek wywrotu. Przykładem budowy jest ładowacz z siłownikiem hydraulicznym, który po podłączeniu do drugiej sekcji rozdzielacza działa płynnie. W innym przypadku, ładowacz został wykorzystany jako mini koparka do wywożenia gruzu, kamieni i cegieł, sprawdzając się w tej roli bardzo dobrze.
