W rolnictwie, zwłaszcza przy pracy z belami siana czy sianokiszonki, często pojawia się potrzeba efektywnego transportu i załadunku. W tym kontekście ładowacze tylne z siłownikiem stanowią praktyczne rozwiązanie, pozwalające na znaczące ułatwienie wielu prac polowych. Niniejszy artykuł przybliża zagadnienia związane z budową, zastosowaniem oraz potencjalnymi problemami i wyborem odpowiedniego ładowacza tylnego, a także rozważa alternatywy w postaci ładowaczy czołowych.
Zastosowanie Ładowaczy Tylnych
Ładowacze tylne, często określane jako "zaczepiane widły" lub "nośniki bel", znajdują szerokie zastosowanie w transporcie różnego rodzaju materiałów, ze szczególnym uwzględnieniem bel słomy i sianokiszonki. Są one szczególnie przydatne w trudnych warunkach terenowych, takich jak podmokłe łąki, gdzie zapewniają lepszą przyczepność i stabilność w porównaniu do ładowaczy czołowych, które mogą powodować "zapadanie się" przodu ciągnika.
Przykładowo, na podmokłych terenach ciągnik Ursus 360 może mieć problem z podnoszeniem jednej belki z powodu braku przyczepności, podczas gdy ładowacz tylny, nawet w połączeniu z mniejszym traktorem jak Ursus C-330, może okazać się bardziej efektywny. W takich sytuacjach, zaczepienie dziobu do mocniejszego ciągnika, jak Ursus 385, pozwala na swobodne poruszanie się nawet w głębokim błocie czy pożniwnych resztkach. Należy jednak pamiętać o ograniczeniach dotyczących wagi bel. Zbijanie beli z nadmierną siłą może sprawić, że nawet widły nie uda się wbić w materiał. W takich przypadkach, posiadanie większego lub bardziej specjalistycznego sprzętu może być konieczne.
Co ciekawe, prostota konstrukcji często okazuje się najlepszym rozwiązaniem. Przykładem jest własnoręcznie wykonany nośnik bel, zbudowany z ramy polskiej kosiarki "osa" i "kła" zrobionego z osi od wozu. Takie rozwiązanie, choć proste, doskonale sprawdza się do transportu rolek z pobliskiego pola do stodoły.
Wspomniane "widły" mogą służyć również do zwożenia słomy czy układania bel na przyczepie lub w stogu. Choć niektórzy użytkownicy preferują większe maszyny, takie jak ładowarki teleskopowe czy ładowacze czołowe, proste tylne widły nadal pozostają bardzo pomocnym narzędziem.
Warto jednak być świadomym potencjalnych problemów związanych z wytrzymałością takich konstrukcji. Niektórzy użytkownicy zgłaszają pękanie ramion, konieczność spawania cięgien czy wzmacniania belek, które się gniły. Może to być związane z próbą transportu zbyt mokrych lub ciężkich bel.
Podczas pracy z ładowaczem tylnym, zwłaszcza wyposażonym w maszt, konieczne może być przełączanie zaworu pod siedzeniem przy każdej beli, co może być niewygodne, ale z czasem można się do tego przyzwyczaić.
Planując budowę ładowacza tylnego do ładowania np. 3 rzędów bel na przyczepę 12-tonową, kluczowe jest precyzyjne określenie wymiarów, takich jak rozstaw i długość wideł. Dla belek o wymiarach 120x120 cm, długość wideł wynosząca około 130 cm, a rozstaw 85-50 cm, może okazać się optymalna.
Przykładowe zastosowania i obserwacje
- Ford z ładowaczem i dmuchawą do śniegu, mimo napędu na tył i ponad 30 lat, sprawdził się w głębokim śniegu (60 cm), transportując śnieg na odległość 15 metrów. Profesjonalne łańcuchy z ostrzami z węglika spiekanego na kołach kosztowały około 4 tys. zł na jedno koło.

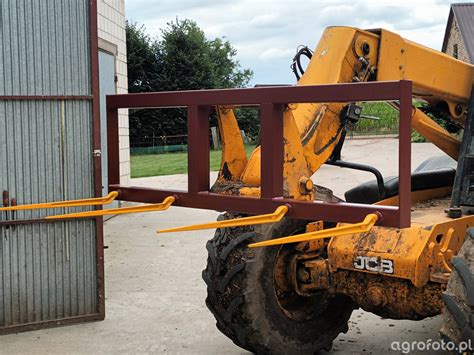

- Kolega dorobił widły do bel i obornika, co zwiększyło uniwersalność ładowacza.
Budowa Ładowacza Tylnego
Zbudowanie ładowacza tylnego na ciągnik to zadanie, które wymaga staranności i odpowiedniego planowania. Kluczowe jest określenie wymiarów oraz wybór materiałów, które zapewnią trwałość i funkcjonalność urządzenia. Właściwe wymiary będą zależały od modelu ciągnika oraz indywidualnych potrzeb użytkownika.
Planowanie i Wymiary
Planowanie budowy ładowacza na tył ciągnika to kluczowy krok, który zapewnia, że konstrukcja będzie funkcjonalna i dostosowana do potrzeb użytkownika. Zrozumienie wymiarów, które będą odpowiednie dla konkretnego modelu ciągnika, ma fundamentalne znaczenie. Oprócz wymiarów, ważne jest również zrozumienie specyficznych potrzeb użytkownika. Każdy użytkownik może mieć różne wymagania dotyczące zastosowania ładowacza, co powinno być brane pod uwagę już na etapie planowania. Na przykład, jeśli ładowacz ma być używany do transportu ciężkich materiałów, jego konstrukcja musi być odpowiednio wzmocniona.
Wybór wymiarów ładowacza powinien być oparty na specyfikacjach konkretnego modelu ciągnika. Każdy ciągnik ma swoje unikalne parametry, które wpływają na to, jak duży i jak ciężki może być ładowacz. Na przykład, dla ciągnika T-190 SKORPION, belka ładowacza powinna mieć długość 650 mm, a ramiona belki 300 mm i 900 mm. Użytkownik planujący budowę ładowacza powinien założyć, że powinien on załadować przyczepę o szerokości 1,8 metra i usypać na niej pryzmę licząc od ziemi 2 metry. Łyżka powinna mieć 90 cm szerokości, a rama powinna być krótsza, ponieważ im dalej od ciągnika, tym mniejszy ciężar będzie w stanie podnieść.
Definiowanie potrzeb użytkownika jest kluczowym krokiem w procesie budowy ładowacza na tył ciągnika. Zrozumienie, jakie zadania ma wykonywać ładowacz, pozwala na dostosowanie jego konstrukcji do konkretnych wymagań. Na przykład, jeśli ładowacz będzie używany do podnoszenia ciężkich materiałów, jego projekt musi uwzględniać odpowiednie wzmocnienia i stabilność. Różne zastosowania ładowacza mogą wpływać na jego wymiary, kształt oraz mechanizmy podnoszenia. Użytkownicy, którzy planują wykorzystać ładowacz do prac w ogrodzie, mogą potrzebować mniejszych i bardziej zwrotnych konstrukcji, podczas gdy ci, którzy zamierzają używać ładowacza w rolnictwie, mogą preferować większe i bardziej wytrzymałe modele.
Materiały Konstrukcyjne
Wybór odpowiednich materiałów do budowy ładowacza jest kluczowy dla jego trwałości i funkcjonalności. Wykorzystanie wysokiej jakości stali, takiej jak profile stalowe o odpowiednich wymiarach, zapewnia, że konstrukcja będzie odporna na obciążenia i zużycie. Materiały powinny być wybrane na podstawie przewidywanych obciążeń oraz rodzaju pracy, jaką ładowacz będzie wykonywał. Ważne jest również, aby grubość blachy na łyżce wynosiła co najmniej 5-6 mm, szczególnie w miejscach narażonych na zużycie, takich jak dolna część łyżki. W takich przypadkach warto rozważyć zastosowanie twardych stali, jak np. Hardox, które charakteryzują się wysoką odpornością na ścieranie.
Wybór odpowiednich profili stalowych jest kluczowy dla budowy ładowacza, ponieważ wpływa na jego wytrzymałość i funkcjonalność. Najczęściej stosowane profile to te o wymiarach 100x100 mm dla belki głównej oraz 100x50 mm dla ramion. Te profile charakteryzują się odpowiednią sztywnością i nośnością, co czyni je idealnymi do konstrukcji ładowaczy. Innym popularnym wyborem są profile C, które są wykorzystywane w miejscach narażonych na większe obciążenia. Dzięki swojej konstrukcji, profile C oferują doskonałą odporność na skręcanie i wyginanie. W przypadku ładowaczy, ważne jest, aby profile były odpowiednio dobrane do przewidywanych obciążeń, co zapewni długotrwałe użytkowanie i bezpieczeństwo. Profil 50x50x5 mm może okazać się zbyt słaby, sugeruje się raczej 50x100x5 mm.
Grubość blachy używanej do budowy łyżki ma kluczowe znaczenie dla jej wytrzymałości i efektywności. Zbyt cienka blacha może prowadzić do szybkiego zużycia lub uszkodzenia, zwłaszcza w miejscach narażonych na intensywne obciążenia. W przypadku łyżek, które będą używane do transportu cięższych materiałów, warto rozważyć zastosowanie grubszej blachy, co zwiększy ich trwałość. Grubsza blacha nie tylko poprawia wytrzymałość, ale także wpływa na stabilność całej konstrukcji. Boczne ścianki szufli powinny być wzmocnione dodatkowymi wstawkami z blachy.
Udoskonalenia w konstrukcji łyżki
- Zamiast płaskiej tylnej ściany łyżki, można wspawać wycięty fragment butli z hydroforu, aby ściana była owalna, co pozwoliłoby lepiej wycentrować oś szufli i zapewnić jej samoczynne zamykanie.
- Śruby mocujące można wytoczyć tak, aby tuż przed łbem średnica nieco wzrastała o ok. 0,1 do 0,2 mm, a następnie zaklinować je w ściance łyżki, co zapewni stabilne połączenie.
- Dodanie podkładek dystansowych pomiędzy widły a łyżkę sprawia, że łyżka i śruby stanowią jedną całość obracającą się w widłach, jednocześnie umożliwiając łatwe zdjęcie łyżki.
Montaż Podstawowej Konstrukcji
Aby zmontować ładowacz na tył ciągnika, należy najpierw przygotować ramę. Rozpocznij od połączenia profili stalowych, które będą stanowić belkę główną i ramiona. Użyj bolców zabezpieczających do mocowania, co pozwoli na szybki i efektywny montaż bez konieczności użycia śrub. Następnie przymocuj łyżkę do ramy, upewniając się, że jest odpowiednio wyrównana i stabilna. Kiedy rama i łyżka są już zamontowane, przystąp do testowania konstrukcji. Upewnij się, że łyżka porusza się swobodnie i nie ma żadnych oporów. Istnieją różne typy mechanizmów podnoszenia, takie jak hydrauliczne lub ręczne, które można zastosować w zależności od preferencji użytkownika.
Jeśli decydujesz się na siłownik hydrauliczny, upewnij się, że jest on odpowiednio dobrany do przewidywanych obciążeń. W przypadku ręcznego mechanizmu podnoszenia, zwróć uwagę na jego konstrukcję i sposób działania. Upewnij się, że wszystkie elementy są dobrze osadzone i łatwe w obsłudze. Po zakończeniu montażu mechanizmu podnoszenia, przetestuj jego funkcjonalność, aby upewnić się, że działa płynnie i efektywnie. Problem z gwintowaniem śrub, takich jak grzybek oporowy, bezpośrednio w ściance profilu jest znany. Sugeruje się wspawanie gwintowanych tulei w ramę dla zwiększenia trwałości i profesjonalizmu konstrukcji.
Wskazówki dla majsterkowiczów

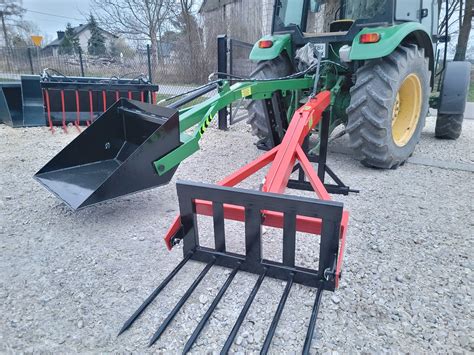

- Kompletna rama bez problemu może być przeniesiona przez jedną osobę, więc nie jest bardzo ciężka. Łyżka waży nieco więcej, ale również da się ją unieść samemu.
- Widły do obornika można wykonać z drutu zbrojeniowego 20 mm, jednak niektórzy użytkownicy zgłaszają, że może się wyginać. Oryginalne zęby kosztują około 50 zł za sztukę.
- Rama ładowacza może być zespawana z dwóch ceowników o wymiarach 8x8x5 mm, co powinno wytrzymać na taki ciągnik jak T-25.
- Kąt załamania w ramieniu ładowacza powinien wynosić 45 stopni.
- Profil 100x100x5 mm jest wykorzystywany do belki, 80x80x5 mm to poprzeczka między ceownikami, a 100x50x5 mm to cała reszta ramienia.
- Koszt budowy może być zminimalizowany przez wykorzystanie materiałów pochodzących z recyklingu ("odpadów z różnych konstrukcji").
Problemy z Małym Zakresem Ruchu Łyżki i Ich Rozwiązania
W przypadku ładowaczy, zwłaszcza starszych modeli lub konstrukcji własnoręcznych, często pojawiają się problemy z hydraulicznym układem sterowania, co skutkuje wolnym podnoszeniem i otwieraniem łyżki lub ramienia. Poniżej przedstawiamy typowe usterki i sposoby ich diagnozowania oraz naprawy.
Problemy z Układem Hydraulicznym
Wolne działanie ładowacza
Użytkownicy często zgłaszają problem z
Diagnoza i możliwe rozwiązania
- Rozdzielacze hydrauliczne: W ładowaczach zazwyczaj znajdują się dwa rozdzielacze: jeden do łap i obrotu, a drugi do pozostałych funkcji. Należy sprawdzić, czy zawór przelewowy i dwa zaworki regulacyjne w rozdzielaczu odpowiedzialnym za wolne funkcje są sprawne. Jeśli wymiana rozdzielacza na nowy nie przynosi efektów lub tylko częściowo rozwiązuje problem (np. po wymianie na używany), należy dokładniej zbadać jego działanie.
- Zatykanie dławików w rozdzielaczu: Zatykanie dławików w rozdzielaczu może być przyczyną wolnego przepływu oleju i spadku ciśnienia.
- Filtr w zbiorniku oleju: Zatkany filtr w zbiorniku oleju może ograniczać przepływ i powodować problemy z ciśnieniem. Warto go sprawdzić i ewentualnie wymienić.
- Zawór przelewowy pompy: Należy upewnić się, że zawór przelewowy pompy trzyma ciśnienie prawidłowo. Jeśli olej krąży w kółko, a ciśnienie na nowej pompie jest bardzo małe, mimo że ciśnienie samej pompy jest dobre, może to wskazywać na problem z obejściem oleju.
- Kostka pod rozdzielaczami: Należy zbadać zadanie i działanie kostki umieszczonej pod rozdzielaczami, ponieważ może ona wpływać na przepływ i ciśnienie w układzie.
Przykład z New Hollandem
W przypadku problemów z wolnym podnoszeniem w ładowaczu New Holland, jeśli frezy są zniszczone w tulejce i na wałku wyjściowym z mostu, należy zakupić te części oraz nowy uszczelniacz. Przy okazji warto wymienić oleje w moście i zwolnicach. Jest to standardowa procedura konserwacyjna, która może zapobiec dalszym awariom.
Ładowacze Czołowe jako Alternatywa
Ładowacz czołowy to urządzenie, bez którego trudno sobie wyobrazić dziś wiele prac polowych. Pozwala on transportować bele, drewno, warzywa czy piach. Do tego umożliwia usuwanie śmieci ze stajni. Wszystko to sprawia, że jest on niesamowicie uniwersalny i czyni pracę w gospodarstwach rolnych znacznie łatwiejszą.
Co to jest Ładowacz Czołowy?
Ładowacz czołowy to urządzenie, które możesz wykorzystać przy pracach polowych, w obejściu, lesie czy ogrodzie. Najczęściej stosuje się je do załadunku i rozładunku różnego rodzaju materiałów, a także ich transportu. Z powodzeniem możesz nim m.in. przewozić płody rolne, piach czy nawozy mineralne. To wszystko zwiększa efektywność wielu prac.
Zastosowanie Ładowacza Czołowego
Głównym zadaniem ładowacza czołowego jest, jak już powiedzieliśmy, załadunek i rozładunek (np. ziemi czy materiałów sypkich), jak również ich przemieszczanie. Dzięki niemu można zaoszczędzić sporo czasu, a co za tym idzie - skupić się w większej mierze na innych pracach. Sprawia on również, że nie trzeba wykonywać wielu prac manualnie, co ma znaczenie zwłaszcza w przypadku ciężkich materiałów. Zwiększa on także możliwości traktora, dzięki czemu może on być wykorzystywany przy wielu zadaniach - to z kolei sprawia, że często nie ma konieczności dokupywania dodatkowych maszyn. Przykładowo, można do niego zamontować łyżki, chwytaki czy nawet i zęby.
Rodzaje Ładowaczy Czołowych
Można wyróżnić następujące rodzaje ładowaczy czołowych:
- Ładowacze czołowe kompaktowe - urządzenia o mniejszych rozmiarach i większej zwrotności w porównaniu do standardowych modeli, świetnie zdają egzamin tam, gdzie przestrzeń jest ograniczona.
- Ładowacze czołowe z szybkozłączem - są to maszyny, w których najłatwiej jest odpowiednio przymocować osprzęt, a co za tym idzie - można go lepiej dostosować do swoich potrzeb.
- Ładowacze czołowe uniwersalne - maszyny o szerokiej gamie zastosowań, wykorzystywane do bardzo wielu zróżnicowanych prac.
- Ładowacze czołowe teleskopowe - w tym przypadku możliwe jest skracanie oraz wydłużanie ramienia maszyny, co pozwala z kolei uzyskać większy wysięg i zasięg - to z kolei ma znaczenie zwłaszcza przy załadunku na wyższe wysokości.
- Ładowacze czołowe do rolnictwa - projektowane są z myślą o pracach na polu, przeznaczone są np. do załadunku siana, nawozów, itd.
Budowa Ładowaczy Czołowych
Podstawowymi elementami ładowaczy czołowych są: wysięgnik, rama nośna (konstrukcja wsporcza) oraz osprzęt.
- Rama nośna - to rodzaj konstrukcji wsporczej, którą na stałe mocuje się do traktora. Wykonywana jest ona zwykle ze stali. Należy ją dopasować do konkretnego modelu ciągnika. Odpowiednio przenosi ona naprężenia i rozkłada siły ciężaru ładowacza na ciągnik.
- Wysięgnik - pasuje zwykle do kilku różnych modeli traktora, jego konstrukcja składa się z ramy wykonanej z kolei wysokiej klasy stali, której niestraszne siły zrywne i skrętne. Przymocowuje się do niego m.in. przewody instalacji hydraulicznej.

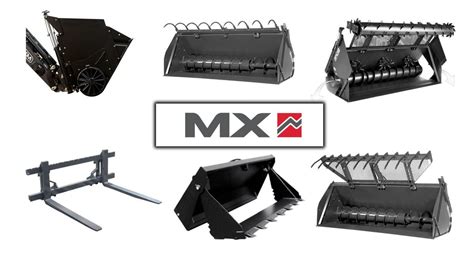

- Osprzęt - dzięki niemu ładowacz spełnia odpowiednio swoje zadanie. Da się go łatwo wymienić, co z kolei sprawia, że jest niezwykle uniwersalny. Przykładowo, można go wyposażyć m.in. w widły do obornika, czerpak szczękowy do materiałów sypkich, spychacz czy też hak do udźwigu big bag. Często rolnicy dokupują również widły z krokodylem, szuflę z krokodylem, widły do palet, skrzynię załadunkową, czerpak do kamieni czy też chwytak do kłód.
Wybór Ładowacza Czołowego
Przy wyborze ładowacza czołowego dobrze jest wziąć pod uwagę następujące kryteria:
- Rozmiar ciągnika - pierwszą i najważniejszą kwestią, jeśli chodzi o wybór ładowacza, jest jego odpowiedni dobór do ciągnika - jego gabarytów i mocy. W sytuacji, gdy omawiane przez nas urządzenie będzie miało nieodpowiednie rozmiary, może dojść do problemów ze stabilnością oraz wydajnością.
- Udźwig, zasięg i wysięg - przy wyborze ładowacza czołowego warto zwrócić uwagę na udźwig. Dzięki temu dowiesz się, jak wiele materiałów jest on w stanie podnieść. Zwykle plasuje się on na poziomie od 500 do 1500 kg. Jeżeli sprzęt tego typu będzie Ci potrzebny do pracy na wysokościach, dowiedz się, jaki ma on zasięg i wysięg. Dodajmy, że najlepiej sprawdzają się w tym przypadku ładowacze teleskopowe.
- Rodzaj prac i szybkozłącze - warto również zastanowić się, do jakich prac będzie Ci potrzebny ładowacz czołowy. Chcesz nim przemieszczać materiały sypkie? A może zależy Ci, aby wykorzystywać go na placu budowy? W zależności od tego łatwiej Ci będzie dobrać jego rodzaj. Pamiętaj też, że jeżeli będziesz stosował maszynę do wielu różnych prac, przyda Ci się model ze szybkozłączem, który pozwoli Ci szybko zmienić osprzęt.
- Elementy ułatwiające obsługę - nie mniej istotne są wszelkie elementy, dzięki którym maszynę jest łatwiej obsługiwać. Warto zwrócić uwagę np. na system „Lock and Go”, który pozwala łatwo podłączyć i odłączyć ładowacz od ciągnika. Przed zakupem polecamy także sprawdzić, jaka jest zwrotność danej maszyny. W dużej mierze zależy to od wagi oraz wymiarów - im cięższa i większa ona będzie, tym trudniej będzie ją manewrować.
