Efektywna praca z ładowaczem czołowym (Turem) wymaga precyzyjnego sterowania hydrauliką. Modernizacja układu poprzez wymianę lub profesjonalne podłączenie rozdzielacza to najlepsza decyzja dla każdego operatora, która pozwala wyeliminować problem opornych dźwigni i zwiększyć komfort pracy w gospodarstwie rolnym.

Podstawowe zasady doboru rozdzielacza

Do sterowania klasycznym ładowaczem czołowym, który obsługuje podnoszenie ramy oraz pochył łyżki, niezbędny jest rozdzi

Podłączenie Rozdzielacza Hydraulicznego do Ładowacza Czołowego

Precyzyjne operowanie łyżką ładowacza czołowego często wymaga modernizacji układu hydraulicznego, aby zoptymalizować pracę i zwiększyć komfort operatora. Szarpnięcia i trudności w kontrolowaniu tradycyjnych dźwigni mogą skutecznie utrudniać codzienne zadania. Podłączenie rozdzielacza hydraulicznego, choć na pierwszy rzut oka może wydawać się skomplikowane, w rzeczywistości opiera się na kilku prostych i kluczowych zasadach.

Jest to kluczowy etap instalacji układu hydraulicznego, wymagający precyzji oraz znajomości oznaczeń na urządzeniu. Rozdzielacze hydrauliczne sterują przepływem oleju w systemie, umożliwiając kontrolę nad pracą siłowników i silników hydraulicznych.

Podstawowe Kroki Podłączenia Rozdzielacza Hydraulicznego

Aby prawidłowo podłączyć rozdzielacz hydrauliczny, należy przestrzegać następujących kroków:

1. Sprawdzenie oznaczeń portów: Każdy rozdzielacz monoblokowy posiada wybite na żeliwnym korpusie litery, które oznaczają wejścia i wyjścia. Należy je prawidłowo podłączyć.
2. Montaż przewodów hydraulicznych: Ważne jest użycie przewodów o odpowiedniej średnicy i odporności na ciśnienie robocze, aby zapewnić bezpieczeństwo i wydajność działania.
3. Zastosowanie zaworów bezpieczeństwa: W niektórych instalacjach zaleca się montaż zaworów nadmiarowych, aby chronić układ przed przeciążeniem.

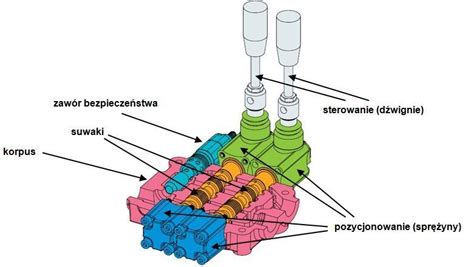

Oznaczenia Portów i Schemat Przepływu Oleju

Oznaczenia stosowane w rozdzielaczach hydraulicznych pomagają w prawidłowym montażu i konfiguracji układu. Zrozumienie ich jest niezbędne do poprawnego podłączenia:

• P (Pressure): Jest to port zasilający, do którego podłączany jest przewód zasilający z pompy hydraulicznej.
• T (Tank / Return): To port powrotny, odprowadzający olej do zbiornika. Tutaj podłączasz wąż powrotny. Port T jest przystosowany wyłącznie do niskiego ciśnienia.
• A i B: Są to porty robocze, do których podłącza się odbiorniki, np. siłowniki lub silniki hydrauliczne (np. do podnoszenia ramy i pochyłu łyżki ładowacza). C, D to dodatkowe porty, np. do podłączenia dodatkowych funkcji.
• N (Neutral / BYPASS): W niektórych modelach stosowany jest do obejścia przepływu oleju, pełniąc funkcję przepływu przez (ciśnieniowego) do zasilania kolejnych sekcji rozdzielaczy.

Sekcje Rozdzielacza i Wymagany Przepływ

Do sterowania klasycznym ładowaczem czołowym (obejmującym podnoszenie ramy i pochył łyżki) zazwyczaj potrzebny jest rozdzielacz 2-sekcyjny. Sekcja 1 może być odpowiedzialna za podnoszenie ramy, a Sekcja 2 za pochył łyżki.

Ważnym aspektem jest również przepływ oleju. Do mniejszych ciągników, takich jak Ursus C-330 czy C-360, zazwyczaj wystarczy rozdzielacz o przepływie 40 l/min.

Kluczowe Ostrzeżenie dotyczące Portu T (Spływ)

To absolutnie najważniejszy punkt tej instrukcji, którego zignorowanie może prowadzić do poważnych uszkodzeń. Co się stanie, jeśli zasilisz tylny podnośnik ze zwykłego portu T (bez specjalnej tulei N lub dedykowanego wyjścia ciśnieniowego)?

Jak wspomniano, port T jest przystosowany wyłącznie do niskiego ciśnienia. Jeśli użyjesz go do zasilenia tylnego podnośnika, stworzysz w nim ciśnienie rzędu 160 barów. Skutkiem tego będzie nie tylko brak prawidłowego działania układu, ale przede wszystkim uszkodzenie portu niskiego ciśnienia, co może doprowadzić do awarii całego systemu hydraulicznego.

Sterowanie Dżojstikiem - Modernizacja i Wygoda

Przejście na sterowanie dżojstikiem to najlepsza decyzja dla każdego operatora ładowacza czołowego. Mechanizm dżojstika pozwala na sterowanie dwiema sekcjami rozdzielacza jednocześnie, na przykład podnoszenie ramy i pochył łyżki. To znacznie zwiększa precyzję i komfort pracy, eliminując szarpanie się z opornymi dźwigniami.

Z technicznego punktu widzenia, z drugiej strony dżojstika dokręca się specjalne "puszki" (kołpaki) bezpośrednio na suwaki rozdzielacza, co pozwala na płynne i zintegrowane sterowanie.

Łączenie Rozdzielaczy Szeregowo

Rozdzielacze hydrauliczne można łączyć szeregowo, co pozwala na rozbudowę systemu i sterowanie większą liczbą siłowników lub innych odbiorników. Dzięki zastosowaniu odpowiednich tulei ciśnieniowych możliwe jest łatwe łączenie sekcji, co pozwala na rozszerzenie możliwości układu hydraulicznego i jego dostosowanie do bardziej wymagających aplikacji. W tym celu stosuje się tuleje ciśnieniowe, które umożliwiają montaż kolejnych sekcji bez konieczności dodatkowego rozdzielania przepływu oleju. Przykładem takiego elementu jest Tuleja ciśnieniowa rozdzielacza G1/2" 45l/min.
