Pompa hydrauliczna to bardzo ważny komponent w wielu maszynach budowlanych i rolniczych, począwszy od koparek, poprzez ładowarki aż po ciągniki. Czasem dochodzi jednak do jej awarii, której efektem może być nawet unieruchomienie silnika, dlatego nie wolno takich usterek ignorować. W przypadku ładowaczy, takich jak popularny Ładowacz TROLL, spadek ciśnienia w układzie hydraulicznym może znacząco wpłynąć na wydajność pracy i bezpieczeństwo. Ten artykuł pomoże zrozumieć przyczyny i wskazać rozwiązania problemów z ciśnieniem w ładowaczu.
Wprowadzenie do Układu Hydraulicznego Ładowacza
Rola i Działanie Pompy Hydraulicznej
Pompa hydrauliczna to podzespół zasilający układ hydrauliczny konkretnej maszyny dużymi ilościami oleju. Utrzymuje ona ciśnienie, które jest konieczne do funkcjonowania danego urządzenia. Przekształca ona energię mechaniczną w energię hydrauliczną i jest odpowiedzialna za przemieszczanie wspomnianej cieczy po całym układzie.
Jeśli chodzi o większość ciągników, olej, który wykorzystywany jest w układzie hydraulicznym, jest identyczny z tym, który pojawia się w skrzyni biegów. Płyn ten jest zasysany przez pompę, która może być napędzana niezależnie z wału korbowego silnika lub zależnie przez skrzynię biegów. Zadaniem zębatek jest przetłaczanie oleju. Kiedy pompa przetłoczy olej, w pierwszej kolejności dociera on do zaworu regulacji maksymalnego ciśnienia. Upuszcza on zbyt dużą ilość płynu z powrotem do skrzyni biegów - dzięki temu ciśnienie w przewodzie wyjściowym jest zawsze na identycznym poziomie. Później ów przewód kieruje się do głównego rozdzielacza. Przy jego wykorzystaniu istnieje możliwość sterowania hydrauliką zewnętrzną (np. wywrotem przyczepy), jak również podnośnikiem TUZ-a.
Pompa hydrauliczna zębata miewa czasami także i inne sekcje doprowadzające płyn pod ciśnieniem do siłownika załączającego napęd na wszystkie osie lub układu wspomagania kierownicy - tak to działa w nowszych ciągnikach.
Budowa Pompy Zębatej
Konstrukcja pompy hydraulicznej w maszynach (pompy zębatej) jest bardzo prosta. Wyposażona jest w dwa wirujące koła zębate, które są osadzone w korpusie możliwe jak najciaśniej. Dzięki nim następuje przepływ. Łączą się one z wałami: napędowym i napędzanym.
Ogólne Przyczyny i Objawy Awarii Pompy Hydraulicznej
Typowe Przyczyny Uszkodzeń Pompy

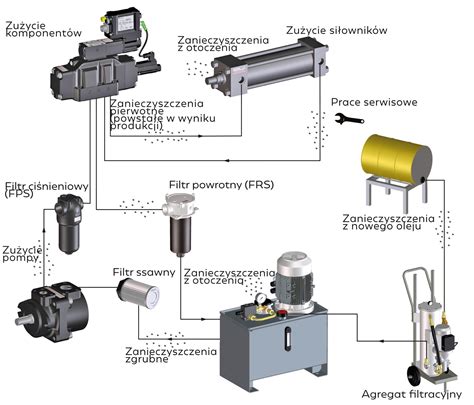

Uszkodzenie pompy nie pojawia się nagle, jest to proces, który można powoli obserwować. Jakie mogą być przyczyny awarii pompy? Jak się okazuje, może doprowadzić do tego zbyt małe stężenie oleju hydraulicznego w zbiorniku lub jego brak. W niektórych przypadkach doprowadza do niej zbyt duże ciśnienie nastawy zaworów przelewowych. Dobrze jest też zwrócić uwagę, czy filtracja przebiega w odpowiedni sposób. Zanieczyszczenia oleju hydraulicznego to prosta droga do destrukcji łożysk ślizgowych.
Jak Rozpoznać Awarię Pompy Hydraulicznej? Główne Objawy
Czujny operator potrafi rozpoznać pierwsze sygnały usterki. W pierwszej kolejności zmniejsza się wydajność układu hydraulicznego. Na przykład, aby podnieść cięższe urządzenie przy wykorzystaniu TUZ-a, trzeba zwiększyć obroty silnika, a co więcej, może się zdarzyć, że nie będzie to w ogóle możliwe.
Popularnym „symptomem” usterki pompy hydraulicznej jest niewielka ilość płynu w zbiorniku, w układzie. Jeśli zauważysz, że traktor traci ciśnienie, być może nadeszła pora na nową pompę. Usterka omawianego przez nas komponentu może też powodować duże skoki ciśnienia.
Rolnicy czasem obserwują również, że dźwignia rozdzielacza nie powraca w neutralne położenie - może to oznaczać nieprawidłowe działanie pompy, która nie wytwarza odpowiedniego ciśnienia. W przypadku awarii tego typu należy ów element bezwzględnie wymienić.
Zaobserwowałeś wycieki oleju hydraulicznego? To także może być efekt uszkodzenia pompy hydraulicznej. Jeżeli je zauważyłeś, pamiętaj, że mogą być one niebezpieczne, negatywnie wpływać na poszczególne układy, a nawet doprowadzać do pożarów. Hałasy lub drgania to również sygnał; bardzo słusznie, może to być oznaka tego, że pompa pracowała przez dłuższy czas z maksymalną wydajnością i nie serwisowano jej jeszcze pod względem zużycia.
Kolejnym sygnałem, jakiego nie można ignorować, jest niska temperatura oleju. Zwykle wiąże się to ze zbyt szybkim przepływem jego przez pompę. Z reguły wskazuje to na uszkodzony zawór, który trzeba wymienić. Zauważyłeś problemy z pracą układu hydraulicznego? W takim razie najlepiej udać się do fachowca i zrobić coś z ewentualną awarią pompy.
Diagnostyka i Rozwiązania Specyficznych Problemów w Ładowaczu TROLL
Użytkownicy ładowacza TROLL często zgłaszają konkretne problemy związane z ciśnieniem i precyzją działania. Poniżej przedstawiamy typowe objawy i metody ich diagnostyki oraz rozwiązania.
Słabe Ciśnienie i Niewielka Reakcja Siłowników
Jeden z użytkowników zgłosił problem z ładowaczem TROLL, gdzie występuje słabe ciśnienie oleju, a siłowniki reagują bardzo słabo, praktycznie w ogóle. Mimo że stan oleju jest odpowiedni, a filtr został przeczyszczony, to nic nie pomogło. W takiej sytuacji warto sprawdzić przewód zbiornik-pompa. Inny użytkownik miał podobny problem, gdzie ładowacz w ogóle nie reagował, ponieważ łapał powietrze i nie ciągnął oleju. Po wymianie węża problem zniknął. U ciebie może być podobnie, ponieważ ładowacz zasysa "lewe powietrze", dlatego słabo reaguje.
Egzamin UDT na wózek widłowy - jak sprawdzić szczelność układu hydraulicznego?
Nieprecyzyjność, Opóźnione Ruchy i Brak Stabilnej Pozycji
Użytkownicy ładowacza TROLL zgłaszali również, że drażni ich nieprecyzyjność oraz opóźnione ruchy po naciśnięciu rozdzielacza, szczególnie w opcji obrotu maszyny. Maszyna bywa bardzo niestabilna i niedokładna - wygląda to tak, iż zamykając sekcję rozdzielacza, obrót trwa dalej siłą bezwładności. Mówiąc prosto, siłownik nie ma stałej, twardej pozycji, lecz trochę się wciąga i wyciąga pod wpływem zewnętrznego pchnięcia ramienia.
W takich przypadkach często pojawia się pytanie o zawory ciśnieniowe dwukierunkowe tłumiące, zamontowane na przewodach: czy to przez nie hydraulika tak działa, czy też jest to oznaka ich niesprawności? Wspomniane zawory działają w ten sposób, iż gdy się za długo przytrzyma przepływ oleju na jeden siłownik i dojdzie do położenia krańcowego, to olej przepływa automatycznie na inny siłownik. Należy dokładnie sprawdzić ich działanie oraz stan rozdzielacza, gdyż to on jest kluczowy dla precyzji sterowania i utrzymywania stabilnej pozycji siłownika.
Opadanie Głównego Siłownika Podnoszącego
Kolejnym problemem zgłaszanym przez użytkowników jest opadanie głównego siłownika podnoszącego pierwsze ramię w ładowaczu TROLL, nawet po wymianie uszczelnień siłownika, co nie dało pozytywnego efektu.
Diagnostyka i Naprawa Rozdzielacza
W przypadku opadającego siłownika, gdzie wymiana uszczelnień nie pomogła, sugeruje się podmianę sekcji na rozdzielaczu. Oznacza to zamianę przewodów z inną funkcją, na przykład z łamaniem ramienia. Jeśli po podmianie problem na danej sekcji zniknie, wnioskuje się, że uszkodzony jest rozdzielacz. Samodzielna naprawa rozdzielacza jest skomplikowana. Zazwyczaj zaleca się dokupienie nowej sekcji i jej wymianę lub oddanie rozdzielacza do regeneracji. Kiedyś można było dokupić taką sekcję, a w poszukiwaniach można spróbować szukać w Tucholi, np. w firmie Hydrotor.
Konserwacja i Bezpieczeństwo Pracy Ładowaczy Czołowych TROLL
Przegląd ładowaczy czołowych, w tym modelu TROLL, należy zaczynać od elementów krytycznych, czyli takich, które mogą doprowadzić do nagłego opadnięcia ramion lub odpięcia osprzętu. Uwaga: w razie jakichkolwiek prac przy hydraulice zawsze najpierw opuść osprzęt na ziemię, zgaś silnik i rozładuj ciśnienie na rozdzielaczu.
Kluczowe Elementy Wymagające Regularnej Kontroli
- Przewody hydrauliczne i szybkozłącza: Ciągłe skręcanie i praca w chłodzie przyspieszają pękanie oplotu, a pęknięcie węża pod ciśnieniem jest nie tylko kosztowne, ale i niebezpieczne. Węże zużywają się szybciej, gdy są zbyt krótkie, pracują na zagięciu, ocierają o ramę lub są skręcone przy maksymalnym skręcie kół. Szybkozłącza nie lubią brudu i wpinania pod ciśnieniem, dlatego regularnie czyść gniazda i stosuj zaślepki, a do rozpinania używaj procedury „rozładuj ciśnienie”.
- Sworznie, tuleje i luzy: Zużyte sworznie sprawiają, że obciążenia uderzają udarowo w ramę i siłowniki. Jeśli pracujesz codziennie przy oborniku, kiszonce lub paletach, nawet niewielki luz potrafi w sezonie przerodzić się w wybite gniazda. Dlatego, gdy widać wyraźne stuki, a smar nie uspokaja pracy, nie zwlekaj z wymianą. To najbardziej korzystny i najtańszy moment na naprawę.
- Elementy osprzętu (zęby i rygle): To elementy, które najłatwiej zużyć przez podważanie, uderzenia w beton, pracę na zbyt dużej prędkości i „wbicie” w pryzmę bez wyczucia. Warto mieć chociaż jeden ząb i pasującą tuleję, bo bez nich łyżka czy krokodyl tracą funkcjonalność, a doraźne spawanie rzadko daje powtarzalną geometrię. Jeżeli używasz euroramki, kontroluj, czy rygiel nie jest wyrobiony i czy blokada domyka się symetrycznie.
Warto również pamiętać, że Ładowacz TROLL Cyklop pracuje inaczej niż typowy TUR i niż większość rozwiązań, jakie oferują ładowacze czołowe: ma obrotnicę i wysięgnik, a więc więcej punktów smarowania, więcej połączeń oraz większą dźwignię przy maksymalnym zasięgu, co wymaga szczególnej uwagi podczas konserwacji.
Znaczenie Regularnego Serwisu i Zapasu Części
Najlepiej działa prosty schemat oparty o godziny pracy. Jeśli sygnały problemów pojawiają się w czasie pracy, od razu zatrzymaj maszynę, opuść osprzęt na ziemię i dopiero wtedy szukaj przyczyny. Bezpieczna praca zaczyna się od rutyny: zanim podniesiesz ładunek, zrób krótką kontrolę, a przed sezonem zaplanuj przegląd ładowaczy czołowych wraz z listą części, które będziesz miał zawsze pod ręką. Magazyn „minimum” powinien zaczynać się od hydrauliki i przegubów, ponieważ to właśnie one powodują najwięcej przestojów, gdyż awaria bywa nagła (pęknięty wąż, rozszczelnione szybkozłącze) albo narasta i w końcu rozbija geometrię (luzy na sworzniach i tulejach).
Najszybciej zużywają się węże, szybkozłącza i uszczelnienia, a zaraz po nich sworznie, tuleje oraz elementy osprzętu (zęby i rygle). Jeżeli trzymasz zapas tych części, przestój skracasz z dnia do godziny, a ryzyko awarii na placu znacznie się zmniejsza. Dobrze wykonana kontrola sezonowa powinna kończyć się listą: co wymieniasz od razu, a co masz przygotowane na półce. Wtedy ładowacze czołowe wskutek awarii nie zatrzymają Ci logistyki w najgorętszym momencie.
