Ładowacz Troll: Wielofunkcyjność, Konstrukcja i Zastosowanie w Rolnictwie i Poza Nim

Ładowacz Troll to wszechstronne narzędzie, które zdobyło uznanie wielu rolników dzięki swojej niezawodności i efektywności. Jest to zawieszana maszyna rolnicza, zasilana poprzez układ hydrauliczny i napędzana wałem odbioru mocy (WOM) ciągnika rolniczego lub dedykowanym napędem hydraulicznym. Urządzenie to znacząco ułatwia wykonywanie wielu codziennych zadań, od załadunku i rozładunku materiałów po prace porządkowe, a utrzymanie go w pełnej sprawności jest kluczowe dla efektywnej pracy.

Historia i Rozwój Ładowaczy Troll

Ładowacze Troll pojawiły się na rynku jako odpowiedź na rosnące zapotrzebowanie na wydajne i wszechstronne maszyny rolnicze. Ich historia sięga lat 50. XX wieku, kiedy to w Skandynawii rozpoczęto prace nad stworzeniem uniwersalnego narzędzia do prac załadunkowych w gospodarstwach rolnych. Początkowo były one stosowane głównie w małych i średnich gospodarstwach, jednak z czasem ich popularność wzrosła, co doprowadziło do wprowadzenia bardziej zaawansowanych modeli. Rozwój ładowaczy chwytakowych Troll wiąże się również z ewolucją maszyn budowlanych i rozwiązań do przemieszczania czy sortowania materiałów na placach budowy oraz w przemyśle recyklingu. Współczesne ładowacze Troll, produkowane przez różne firmy, są dostępne w wielu wariantach, często zintegrowane z elektronicznymi systemami ciągników, co pozwala na dostosowanie ich do różnorodnych modeli maszyn i potrzeb gospodarstw.

Konstrukcja i Zasada Działania Ładowacza Troll

Konstrukcja ładowacza Troll opiera się na hydraulicznym systemie napędowym, który jest kluczowy dla jego funkcjonalności.

Hydrauliczny System Napędowy

Ładowacz Troll działa na zasadzie hydrauliki, wykorzystując system zasilany przez wał odbioru mocy (WOM) ciągnika rolniczego lub, w niektórych modelach, przez dedykowany napęd hydrauliczny. Pompa hydrauliczna tłoczy olej pod wysokim ciśnieniem do różnych komponentów systemu. Ciśnienie oleju aktywuje siłowniki hydrauliczne, które są odpowiedzialne za ruchy ramienia ładowacza, umożliwiając precyzyjne podnoszenie lub opuszczanie ładunków.

Sterowanie Maszyną

Operator ładowacza kontroluje ruchy maszyny za pomocą dźwigni lub joysticków umieszczonych w kabinie ciągnika. Dzięki temu możliwe jest precyzyjne sterowanie przepływem oleju hydraulicznego do siłowników, co umożliwia dokładne kierowanie ruchami ramienia i osprzętu.

Typy i Warianty Ładowacza Troll

Ładowacze Troll występują w kilku wariantach konstrukcyjnych, które różnią się przede wszystkim liczbą sekcji hydraulicznych, wytrzymałością oraz sposobem montażu do ciągnika. Na rynku dostępne są zarówno ładowacze zawieszane, montowane na trzypunktowym układzie zawieszenia (TUZ) ciągnika rolniczego, co czyni je lżejszymi i bardziej kompaktowymi, jak i ładowacze czołowe.

Masa i Udźwig

Masa ładowacza Troll może się różnić w zależności od danego modelu, jednak zazwyczaj wynosi ona około 100 kg. Mimo tej stosunkowo niewielkiej masy własnej, ładowacz Troll gwarantuje udźwig rzędu 250 kg. To sprawia, że jest on dobrą propozycją również dla właścicieli starszych ciągników rolniczych, dla których jego ciężar własny nie stanowi nadmiernego obciążenia dla TUZ.

Kompatybilność z Ciągnikami Rolniczymi

Ładowacze Troll są projektowane z myślą o współpracy z popularnymi ciągnikami rolniczymi, takimi jak Ursus C-330, C-360 oraz modele Zetor serii 5211 i 7211. Poszczególne wersje konstrukcyjne różnią się detalami montażowymi i parametrami pracy. Z tego względu dobór części zamiennych wymaga uwzględnienia zarówno budowy samego ładowacza, jak i specyfiki instalacji hydraulicznej ciągnika. W starszych ciągnikach Ursus stosowane są określone typy gwintów oraz standardy przyłączy, które muszą być zgodne z instalacją ładowacza. Nawet niewielkie różnice w średnicy elementów mechanicznych, takich jak sworznie i tuleje, mogą prowadzić do powstawania luzów lub problemów z montażem.

Zastosowania Ładowacza Troll

Ładowacz Troll to wyspecjalizowana maszyna rolnicza, przeznaczona do ładowania i transportu różnorodnych materiałów. Jego wydajność, wszechstronność i niezawodność sprawiają, że stał się niezastąpionym narzędziem w wielu sektorach.

W Rolnictwie

W gospodarstwie rolnym Ładowacz Troll najczęściej służy do prac przeładunkowych i polowych, w tym do:

• Transportu materiałów sypkich, takich jak zboże, nawozy, obornik.
• Przygotowania kiszonki i wywozu obornika.
• Ładowania siana oraz przeładowywania balotów z sianem czy kiszonkami za pomocą wideł.
• Ładowania rozrzutników obornika.
• Wspomagania prac polowych, takich jak załadunek nawozów czy siew, co przyspiesza i zwiększa efektywność tych procesów.
• Transportu bel, palet oraz innych ciężkich materiałów, co jest szczególnie przydatne podczas zbiorów czy budowy infrastruktury.
• Prac porządkowych, np. usuwania śniegu, sprzątania podwórza czy usuwania resztek roślinnych po zbiorach.

W Pracach Ziemnych

Dzięki odpowiednim częściom i osprzętowi, ładowacz Troll może być wykorzystywany do prowadzenia prac ziemnych:

• Kopania niewielkich rowów czy wykopów fundamentowych z wykorzystaniem łyżki podsiębiernej.
• Prac w lżejszych materiałach, takich jak piasek czy wzruszona ziemia, przy użyciu łyżek do materiałów sypkich.
• Robót przeładunkowych, w tym przesypywania żwiru, piasku oraz ziaren.
• Ładowania nawozów oraz zielonek.

W Gospodarce Leśnej

Części do ładowacza Troll w postaci uchwytu widłowego do chwytaka są dość powszechnie wykorzystywane przy pracach prowadzonych w gospodarce leśnej. Za ich pomocą, jedynie przy użyciu ciągnika rolniczego, można przenosić ścięte pnie drzew czy ładować pocięte fragmenty na przyczepy transportowe. Ładowacz wyposażony w taki uchwyt ma w takich robotach funkcjonalność porównywalną z urządzeniem HDS.

W Budownictwie i Recyklingu

Troll to także maszyna często spotykana na placach budowy oraz w przemyśle recyklingu, a także w innych aplikacjach związanych z materiałami sypkimi i odpadami. Zazwyczaj wykorzystuje się ją do podnoszenia, przenoszenia i sortowania różnych materiałów, takich jak gruz, drewno, żwir czy odpady budowlane. Potrzeba efektywnego i precyzyjnego manipulowania różnymi rodzajami materiałów na dużych placach budowy i w zakładach przetwarzania odpadów przyczyniła się do rozwoju takich rozwiązań.

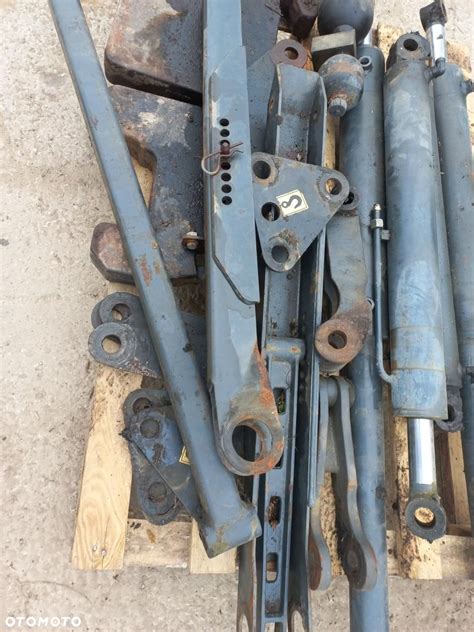

Kluczowe Części i Komponenty Ładowacza Troll

Wszystkie komponenty ładowacza Troll są wykonane z trwałych, wytrzymałych materiałów, odpornych na intensywną eksploatację i obciążenia typowe dla pracy. Dostępne są wysokiej jakości części do ładowaczy Troll, niezbędne do sprawnego działania przekładni i układów napędowych.

Elementy Układu Napędowego i Przekładni

• Koła zębate hartowane (duże i małe): Te elementy przekładni przenoszą moment obrotowy. Ich hartowana powierzchnia zapewnia odporność na ścieranie oraz gwarantuje płynne i ciche działanie maszyny. Koła zębate muszą pracować precyzyjnie, ponieważ odpowiadają za bezpośrednie przeniesienie momentu z wału na pompę hydrauliczną. Przykładem są koła zębate duże hartowane do Trolla 350, T-274.
• Przekładnie kompletne: To gotowe zespoły napędowe, które przenoszą napęd z wału odbioru mocy (WOM) na pompę hydrauliczną ładowacza. Zapewniają odpowiednie przełożenie (np. 1:3), co pozwala uzyskać właściwą wydajność układu hydraulicznego. Ich prawidłowa praca ma kluczowe znaczenie dla funkcjonowania całego ładowacza - od unoszenia ramienia po sterowanie chwytakiem. Oferowane są na przykład przekładnie kompletne do Trolla 350 oraz T-274.
• Wałki przekładni: Są to elementy pośrednie między kołami zębatymi a pompą hydrauliczną. Ich zadaniem jest płynne przekazywanie momentu obrotowego przy jednoczesnym zachowaniu osiowości i stabilności pracy. Szlifowanie i hartowanie zapewnia dokładność pasowania oraz odporność na ekstremalne przeciążenia i zużycie.
• Zabieraki i tarcze zabieraka: Zabierak odpowiada za fizyczne połączenie przekładni z pompą hydrauliczną, a współpracująca z nim tarcza umożliwia przeniesienie momentu obrotowego. Elementy te często ulegają zużyciu, dlatego warto wybierać solidne, hartowane komponenty. Ich awaria skutkuje całkowitym brakiem możliwości działania pompy.

Elementy Układu Hydraulicznego i Konstrukcji

Części zamienne do ładowaczy Troll są dopasowane do pracy w układach hydraulicznych ciągników rolniczych.

• Siłowniki hydrauliczne: Stosowane w tych konstrukcjach siłowniki charakteryzują się określoną długością roboczą oraz średnicą tłoczyska, najczęściej w zakresie 25-40 mm, co przekłada się na odpowiednią siłę podnoszenia ramienia. Przykładem jest siłownik hydrauliczny dwustronny Troll.
• Sworznie i tuleje: Wykonywane są ze stali o podwyższonej odporności na ścieranie, co ma znaczenie w punktach obrotowych ramienia ładowacza. W zależności od modelu Trolla stosowane są sworznie o średnicach najczęściej 25 mm, 30 mm lub 35 mm, co wpływa na stabilność całej konstrukcji. Zużyte tuleje lub sworznie powodują luzy, które utrudniają kontrolę nad materiałem.
• Rozdzielacze hydrauliczne: Spotykane są wersje jedno-, dwu- oraz trzysekcyjne, umożliwiające sterowanie dodatkowymi funkcjami, takimi jak chwytaki czy krokodyle. Niewłaściwie działający rozdzielacz hydrauliczny ogranicza możliwości układu.
• Przewody hydrauliczne i szybkozłącza: Istotnym elementem kompatybilności jest także dopasowanie przewodów hydraulicznych i szybkozłączy (np. przewód hydrauliczny M22x1,5 AA13x1450). Niewłaściwie dobrane przewody mogą powodować spadki ciśnienia lub problemy z podłączeniem, co bezpośrednio wpływa na działanie całego układu.

Wyposażenie Dodatkowe i Osprzęt

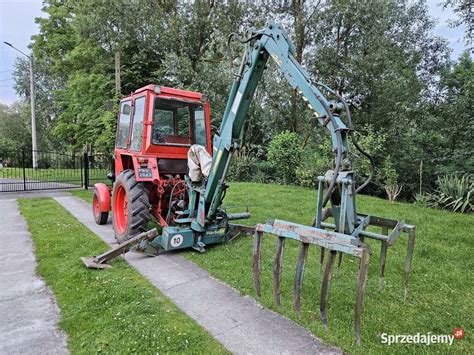

Ładowacze chwytakowe Troll wyposażono w hydraulicznie sterowany chwytak, który umożliwia operatorowi unoszenie i opuszczanie materiałów w sposób kontrolowany. Dodatkowo, szybkozłącze pozwala na szybką wymianę narzędzi roboczych.

• Łyżki:
  • Łyżka podsiębierna (do kopania niewielkich rowów, wykopów fundamentowych w lżejszych materiałach).
  • Łyżki do materiałów sypkich (do przesypywania żwiru, piasku, ziaren, ładowania nawozów, zielonek).
• Widły: Do przeładowywania balotów z sianem czy kiszonkami, ładowania rozrzutników obornika.
• Uchwyt widłowy do chwytaka: Używany w pracach leśnych do przenoszenia pni drzew i ładowania ich na przyczepy.

Dlaczego Sprawność Ładowacza Troll jest Kluczowa?

Ładowacz Troll jest wykorzystywany w gospodarstwie w momentach największego obciążenia pracą, szczególnie podczas przygotowania kiszonki, wywozu obornika czy transportu materiałów sypkich. W tym czasie sprzęt pracuje intensywnie przez wiele godzin, dlatego sprawność układu hydraulicznego oraz elementów mechanicznych ma bezpośredni wpływ na tempo i bezpieczeństwo wykonywanych prac.

Wpływ na Wydajność i Bezpieczeństwo

Sprawny ładowacz zapewnia płynne podnoszenie i opuszczanie ramienia oraz stabilne operowanie osprzętem, co ma kluczowe znaczenie przy precyzyjnym załadunku. Nowoczesne ładowacze są wyposażone w systemy zapewniające stabilność i precyzyjną kontrolę nad maszyną, co znacząco zmniejsza ryzyko wypadków przy pracy z ciężkimi ładunkami. Świadomość zagrożeń, prawidłowe mocowanie i transportowanie materiałów oraz przestrzeganie zasad BHP są kluczowe dla bezpiecznej pracy z ładowaczem Troll.

Konsekwencje Zużytych Elementów

Nieszczelności w układzie hydraulicznym prowadzą do spadków ciśnienia i nierównomiernej pracy. W okresie intensywnych prac rolniczych sprawność ładowacza wpływa także na wykorzystanie potencjału ciągnika. Niewłaściwie działający rozdzielacz hydrauliczny lub zużyte uszczelnienia siłownika ograniczają możliwości układu, przez co nawet sprawny ciągnik nie jest w stanie pracować z pełną wydajnością.

Korzyści z Użytkowania Ładowacza Troll

Korzystanie z ładowacza Troll przyczynia się do podniesienia efektywności pracy i optymalizacji kosztów, pozwalając rolnikom na oszczędność czasu i zasobów.

• Zwiększona efektywność pracy: Ładowacz pozwala na szybkie wykonanie wielu zadań, takich jak ładowanie, transport czy rozładunek materiałów. To, co ręcznie zajmowałoby kilka godzin, z jego pomocą można zrobić w znacznie krótszym czasie.
• Minimalizacja pracy fizycznej: Troll minimalizuje konieczność ciężkiego podnoszenia i przenoszenia, odciążając rolników.
• Elastyczność zastosowania: Sprawdza się w szerokim wachlarzu prac sezonowych, od przygotowania gleby, poprzez siew, aż po zbiory, a także w budownictwie czy gospodarce leśnej.
• Wydajność i trwałość: Dzięki mocnemu układowi hydraulicznemu ładowacze Troll są w stanie szybko i efektywnie wykonywać nawet najbardziej wymagające zadania. Ich solidna konstrukcja i wysokiej jakości materiały zapewniają długą żywotność i niezawodność.
• Oszczędność paliwa: Efektywne wykorzystanie mocy ciągnika przyczynia się do oszczędności paliwa.

Dostępność Części Zamiennych i Wskazówki Eksploatacyjne

Dzięki wysokiej jakości częściom zamiennym, takim jak naklejki ładowacza Troll, regulator przepływu DTA, filtr oleju Sampo oraz pompa i koło zębate małe, możliwe jest sprawne działanie całej maszyny.

Dla Kogo są Przeznaczone Części?

Części do ładowacza chwytakowego Troll przeznaczono dla różnych grup odbiorców. Głównie są to właściciele i operatorzy maszyn potrzebujący ich do naprawy lub modernizacji, aby utrzymać swoje urządzenia w dobrej kondycji i zapewnić ich ciągłą sprawność. Z pewnością łaskawym okiem spojrzą na nie także warsztaty naprawcze - firmy lub niezależni mechanicy zajmujący się naprawami maszyn budowlanych i wyposażeniem rolniczym.

Wskazówki Eksploatacyjne

Aby ładowacz Troll służył przez wiele lat, warto przestrzegać kilku podstawowych zasad dotyczących jego eksploatacji:

• Regularna konserwacja: Regularne przeglądy techniczne i konserwacja są kluczowe. Należy sprawdzać stan oleju hydraulicznego, smarowanie oraz stan techniczny osprzętu.
• Odpowiednie użytkowanie: Stosuj się do zaleceń producenta dotyczących maksymalnego obciążenia i trybu pracy ładowacza. Unikaj przeciążania maszyny oraz pracy w ekstremalnych warunkach, które mogą przyspieszyć zużycie podzespołów.
• Bezpieczeństwo pracy: Zawsze przestrzegaj zasad bezpieczeństwa. Upewnij się, że maszyna jest stabilna, a operator ma pełną kontrolę nad urządzeniem. Stosuj odpowiednie środki ochrony osobistej.

Innowacje i Przyszłość Ładowaczy Troll

Rozwój technologii nie omija również ładowaczy Troll. Obserwuje się trend w kierunku automatyzacji niektórych funkcji, na przykład pozycjonowania osprzętu, a także wprowadzania eko-rozwiązań, takich jak systemy odzyskiwania energii. Te innowacje, w połączeniu z efektywnym wykorzystaniem mocy ciągnika dla oszczędności paliwa, pokazują, że inwestycja w ładowacz Troll może szybko się zwrócić i przynieść długoterminowe korzyści dla gospodarstwa.
