Hydraulika ładowacza TUR: Kluczowe elementy i dobór przewodów

Podstawowe założenia projektowe układu hydraulicznego

Projektując hydraulikę ładowacza, kluczowe jest precyzyjne określenie maksymalnej masy ładunku oraz zasięgu pracy. Te parametry bezpośrednio wpływają na wymagane siły, które muszą generować siłowniki. Równie istotne są przepływ pompy i dopuszczalne ciśnienie robocze, które determinują odpowiednie średnice przewodów hydraulicznych, zapobiegając nadmiernym stratom ciśnienia i efektowi „duszenia” oleju.

Na etapie planowania należy uwzględnić niezbędne zabezpieczenia układu. Wśród nich znajdują się zawór przelewowy, chroniący system przed nadmiernym ciśnieniem, oraz zawory blokujące, znane jako „zamki”, montowane przy siłownikach. Ważne jest również zastosowanie wysokiej jakości szybkozłączy, które minimalizują wycieki oleju podczas rozpinania.

Już na etapie projektowania warto przewidzieć przyszłą konserwację, zapewniając odpowiednie uchwyty i osłony dla przewodów hydraulicznych, a także łatwy dostęp do punktów regulacji.

Siłowniki - serce układu hydraulicznego

Sercem układu hydraulicznego ładowacza są siłowniki, odpowiedzialne za podnoszenie ramion oraz przechył łyżki lub chwytaka. W nowoczesnych konstrukcjach najczęściej stosuje się siłowniki dwustronnego działania. Umożliwiają one precyzyjną kontrolę ruchu w obu kierunkach, a typowe parametry obejmują skok od 500 do 600 mm i średnice tłoka w stosunku 63/36 mm.

W starszych modelach ładowaczy typu TUR nadal można spotkać siłowniki jednostronnego działania, wykorzystywane głównie do podnoszenia ramion, gdzie powrót następuje grawitacyjnie. Jednak dla zapewnienia lepszej kontroli, szczególnie przy przechyłach łyżki, zaleca się stosowanie siłowników dwustronnych.

Kluczowe znaczenie ma również prawidłowe rozmieszczenie mocowań siłownika względem osi obrotu, co wpływa na jego ramię dźwigni. Wskazówka dotycząca optymalnej pracy mówi, że siłownik działa najsprawniej, gdy jego oś pracy jest prostopadła do kierunku siły w kluczowym punkcie zakresu ruchu.

Przewody hydrauliczne - „krwioobieg” ładowacza

Przewody hydrauliczne stanowią „krwioobieg” ładowacza, przenosząc płyn roboczy. Do obwodów roboczych zazwyczaj stosuje się węże typu 2SN, charakteryzujące się podwójnym oplotem, co zapewnia im odpowiednią wytrzymałość. Dobór średnicy przewodu jest krytyczny - powinien być dopasowany do przepływu i długości odcinka, aby minimalizować straty ciśnienia.

W praktyce, dla większości zastosowań w ładowaczach, wystarczające okazują się przewody o średnicach DN10 (3/8 cala) i DN12 (1/2 cala). Natomiast w przypadku długich odcinków biegnących pod podłużnicą, często stosuje się przewody o większej średnicy, jak DN16.

Dostępne w sklepach rozwiązania obejmują:

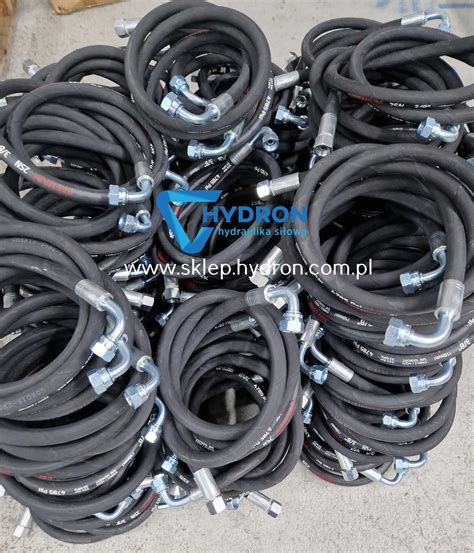

• Węże sprzedawane na metry, przeznaczone do późniejszego zakuwania.
• Gotowe przewody hydrauliczne z fabrycznie zamontowanymi gwintami, najczęściej M22/M18, w tym wersje z kolankiem 90°.

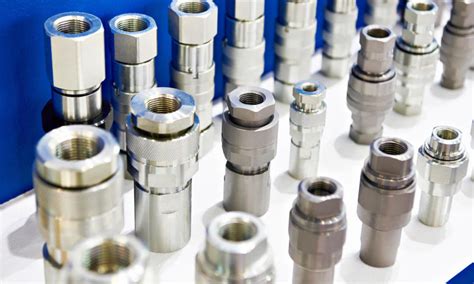

• Szybkozłącza typu ISO-A 1/2 cala.

Zawory bezpieczeństwa i sterujące

Niezbędnym elementem każdego układu hydraulicznego jest zawór przelewowy. Jego główną funkcją jest ochrona systemu przed nadciśnieniem, na przykład w sytuacji zablokowania ruchu łyżki. Jednak za bezpieczne utrzymanie pozycji pod obciążeniem odpowiada przede wszystkim zawór zwrotny sterowany, powszechnie znany jako „zamek”.

„Zamki” montuje się bezpośrednio przy siłownikach podnoszenia lub przechyłu. Zapobiegają one niekontrolowanemu opadaniu ramion ładowacza, co może być spowodowane pęknięciem przewodu hydraulicznego lub nagłym spadkiem ciśnienia w układzie.

W obwodach siłowników przechyłu łyżki doskonale sprawdzają się również zawory krzyżowe. Rozładowują one skoki ciśnienia, które mogą pojawić się podczas gwałtownego hamowania przenoszonego ładunku.

Dla precyzyjnego manewrowania, szczególnie podczas opuszczania, pomocny okazuje się zawór dławiąco-zwrotny. Umożliwia on płynne i kontrolowane opuszczanie, co jest ważne przy dokładnym pozycjonowaniu łyżki.

Problem „nerwowych” ruchów ramion, spowodowanych zbyt dużym przepływem, lub długich czasów cyklu, wynikających ze zbyt małego przepływu, można częściowo rozwiązać bez wymiany rozdzielacza. Kompromisem bywa zastosowanie zaworu dławiąco-zwrotnego na linii opuszczania łyżki. Pozwala on uzyskać płynny przechył w dół, zachowując jednocześnie szybkie zamykanie w górę dzięki wykorzystaniu obejścia zwrotnego.

Montaż, konserwacja i optymalizacja

Nawet najlepszej jakości przewód hydrauliczny szybko ulegnie uszkodzeniu, jeśli będzie narażony na tarcie o ostre krawędzie lub pracował pod nienaturalnym skrętem. Dlatego kluczowe jest prawidłowe prowadzenie węży, stosowanie osłon oraz unikanie ostrych zagięć. Warto zadbać o takie detale jak osłony przeciwpyłowe gniazd EURO, na przykład typu Faster.

Pełna lista dostępnego osprzętu i gotowych przewodów znajduje się w sklepach specjalistycznych, często w kategoriach „Przewody hydrauliczne” oraz „Ładowacz czołowy - części”.

Poprawnie zaprojektowana i zmontowana hydraulika ładowacza czołowego przekłada się na szybsze cykle pracy, precyzyjne manewrowanie i znacząco mniejszą liczbę awarii. Ostateczny sukces zależy od dobrze dobranego zestawu:

• Właściwie obliczone siłowniki (pod kątem skoku, średnic tłoka i mocowań).
• Przewody o odpowiedniej średnicy i wysokiej jakości (np. 2SN), z sensownym prowadzeniem.
• Niezawodne zawory zabezpieczające (zamki przy siłownikach, zawór przelewowy i/lub krzyżowe).

W praktyce, wiele korzyści przynosi dopracowanie detali: stosowanie krótkich odcinków przewodów między zamkiem a siłownikiem, tworzenie łagodnych łuków dla węży, stosowanie osłon ochronnych oraz dbałość o czystość szybkozłączy.

Modernizacja starszych ładowaczy często wymaga jedynie wymiany siłowników na dwustronne, instalacji nowej hydrauliki przewodowej i dodania pary „zamków”. Takie działania potrafią nadać ładowaczowi „drugą młodość”.

Nie należy zapominać o profilaktyce: regularna kontrola stanu przewodów pod kątem przecieków, sprawdzanie luzów na sworzniach oraz dbanie o czystość filtrów oleju to kluczowe czynności zapobiegawcze.
