Zrozumienie pojęcia udźwigu nominalnego ma kluczowe znaczenie dla bezpieczeństwa pracy, wydajności magazynu oraz trwałości sprzętu. Niezależnie od tego, czy mówimy o wózkach widłowych, czy ładowaczach czołowych, każdy sprzęt posiada określony udźwig nominalny - maksymalną wagę ładunku, jaką może bezpiecznie podnieść. W niniejszym artykule wyjaśniamy, jak obliczyć udźwig, czym różni się udźwig nominalny od rzeczywistego, jak środek ciężkości ładunku wpływa na stateczność, a także przedstawimy różne aspekty związane z ładowaczami czołowymi i ich udźwigiem.
Udźwig nominalny wózka widłowego
Definicja i kluczowe parametry
Udźwig nominalny wózka widłowego to maksymalna waga ładunku, którą dany wózek może podnieść przy określonej wysokości i standardowej odległości środka ciężkości ładunku od czoła wideł. Ten parametr ma ogromne znaczenie dla bezpieczeństwa pracy, wydajności magazynu i trwałości sprzętu. Operator wózka widłowego musi znać zarówno udźwig nominalny wózka widłowego, jak i udźwig resztkowy, aby uniknąć przeciążenia maszyny. W przypadku wózka widłowego standardowa odległość środka ciężkości ładunku wynosi 500 mm od czoła wideł dla większości modeli. W praktyce oznacza to, że jeśli środek ciężkości znajduje się dalej niż zakłada producent, udźwig zredukowany będzie mniejszy.
Różnica między udźwigiem nominalnym a resztkowym (rzeczywistym)
Udźwig resztkowy to rzeczywista maksymalna waga, jaką wózek widłowy może podnieść przy danej konfiguracji. Uwzględnia on rodzaj osprzętu, rodzaj opon, wysokość podnoszenia i położenie środka ciężkości ładunku. W codziennej pracy operator wózka widłowego często spotyka się sytuacje, w których udźwig rzeczywisty jest niższy niż podany przez producenta udźwig nominalny. Jeśli ładunek jest niestandardowy, ma nieregularny kształt lub jego środek ciężkości znajduje się dalej niż przewidziano, udźwig może być znacznie mniejszy.
Znaczenie środka ciężkości ładunku
Środek ciężkości ładunku to punkt, w którym równoważy się masa przedmiotu. Położenie środka ciężkości ładunku ma kluczowy wpływ na stateczność wózka widłowego. Przekroczenie udźwigu nominalnego lub nieprawidłowe umieszczenie ładunku może prowadzić do utraty stateczności wózka widłowego, uszkodzenia układu hydraulicznego lub wypadku w miejscu pracy.
Źródła informacji o udźwigu

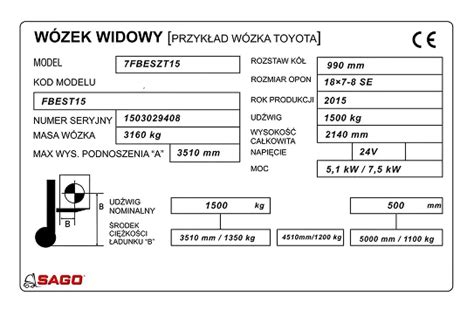

- Tabliczka znamionowa wózka: Jest to źródło podstawowych danych o maszynie. Znajdziesz na niej wartość udźwigu nominalnego, długość wideł, standardową odległość środka ciężkości ładunku oraz maksymalną wysokość podnoszenia.
- Diagram udźwigu: Każdy wózek posiada diagram udźwigu (często w formie tabeli lub wykresu), który pozwala sprawdzić, jak zmienia się udźwig nominalny przy różnych parametrach pracy - na przykład gdy używamy dodatkowego osprzętu lub podnosimy na maksymalną wysokość.
Udźwig ładowacza czołowego
Wybór ładowacza czołowego - kluczowe aspekty
Kupując ładowacz czołowy do ciągnika, należy przede wszystkim uwzględnić cel jego wykorzystania i moc ciągnika. Ze względu na stabilność i zwrotność całego sprzętu, ważna jest też wielkość ciągnika. Ponadto, ważniejszą od mocy ciągnika jest wydajność pracy jego układu hydraulicznego (w tym szczególnie pompy), ponieważ mocno wpływa to na szybkość pracy ładowacza. Inne znaczące parametry to wielkość siłowników oraz ciśnienie oleju w układzie hydraulicznym, od których jest uzależniona siła udźwigu takiego osprzętu.
INTERTECH - ZBUDUJĄ DLA CIEBIE ŁADOWACZ CZOŁOWY (Prezentacja Fabryki)
Rodzaje ładowaczy czołowych a ich udźwig i funkcjonalność
Na rynku dostępne są ładowacze jedno-, dwu-, trzy- i czterosekcyjne, różniące się głównie ilością stopni swobody działania.
- Ładowacze 1-sekcyjne: Umożliwiają ruch ramionami w górę i w dół.
- Ładowacze 2-sekcyjne: Posiadają dodatkowo możliwość ruchu narzędziem roboczym oraz samopoziomowanie.
- Ładowacze 3- i 4-sekcyjne: Oferują jeszcze więcej możliwości pracy, np. z innymi akcesoriami ruchomymi.
Ładowacze w wersjach podstawowych mają udźwig nominalny w wysokości około 500 kg, a maksymalny do około 1000 kg. Mocniejsze ładowacze, nadające się do cięższych prac gospodarskich, wymagają już odpowiednich ciągników i zaleca się wtedy zapewnić właściwe dociążenie ich tylnej osi.
Wpływ mocy ciągnika na udźwig
Choć ładowacz czołowy można montować na każdym ciągniku, to jednak z powodu omówionych parametrów i oczekiwań odnośnie jakości pracy, do tego celu używa się głównie ciągniki z silnikami o mocy od 44 do 74 kW (60-100 KM). Powodem jest doskonała ekonomika pracy i możliwość udźwigu nawet dużych ładunków przez takie zestawy ciągnik-ładowacz. Jeszcze większe ciągniki umożliwiają oczywiście jeszcze większy udźwig, jednak w gospodarstwie rolnym nie jest on zwykle potrzebny, a im większy zestaw, tym większy koszt jego eksploatacji. Natomiast ciągniki o zbyt małej mocy udźwigu nie wystarczają do podniesienia choćby zbitej beli słomy czy kiszonki.
Przykłady ładowaczy czołowych dostępnych na rynku
Nowoczesne ładowacze czołowe charakteryzują się łatwym montażem osprzętu, często z możliwością ryglowania z kabiny ciągnika. Poniżej przedstawiamy przykłady niektórych modeli i ich parametry udźwigu:
- Metal-Fach: Modele T-229 i T-241 oferują udźwig 1300 lub 1600 kg. T-241 jest bardziej urozmaicony, lecz ma o 10 cm mniejszą wysokość podnoszenia.
- Emplex: Dwa modele o wydłużanych teleskopowo ramionach, z udźwigiem 0,7 t i 2,75 t, na wysokość 4,7 m i 5,25 m.
- Pronar: Cztery modele ładowaczy czołowych. Najmniejszy LC 2 o masie 356 kg, z maksymalnym udźwigiem 1300 kg w położeniu dolnym i 870 kg w górnym, oraz maksymalną wysokością podnoszenia 2,96 m. Największy LC 5 ma maksymalny udźwig 2450 kg na wysokość do 4,12 m.
- Hydrometal: Siedem modeli, w tym sześć dla rolnictwa. Dla ciągników większych przeznaczone są ładowacze AT-10, AT-20, AT-30 i AT-40. Najmniejszy z nich ma udźwig 1000 kg i maksymalną wysokość podnoszenia 3,3 m, przeznaczony dla ciągników o mocy 37-55 kW (50-75 KM), a największy oferuje udźwig 2000 kg.
- John Deere: Siedem modeli przeznaczonych do ciągników o mocy 40-147 kW (55-200 KM). Najmniejszy podnosi prawie 1,4 t na wysokość 3,38 m, natomiast największy model podnosi maksymalnie 2,2 t na wysokość 4,4 m.
- Hydramet: Jedenaście modeli. Najmniejszy model Tur 1, przeznaczony do Ursusa C330 i podobnych ciągników, ma udźwig tylko 400 kg przy wysokości podnoszenia 2,6 m. Jest sterowany za pomocą 1-sekcyjnego rozdzielacza. Modele Tur 2 i Tur 3 mają podobne parametry, ale Tur 3, o większym udźwigu do 500 kg, zawiera też 2- lub 3-sekcyjny rozdzielacz i sterowanie dżojstikiem. Dostępna jest też opcja Tur 3 B o zwiększonym udźwigu 500 + 200 kg, podwyższonym zawieszeniu i z chwytakiem do bel w wyposażeniu dodatkowym. Seria ładowaczy Tur od 11 do 20 jest standardowo wyposażona w euro ramkę.
Modyfikacje w celu zwiększenia udźwigu - przykład Ursusa C-330
Nominalny udźwig podstawowej wersji ładowacza czołowego dla ciągnika Ursus C-330 to około 500 kg. Jednak dzięki modyfikacjom, takim jak zainstalowanie pompy hydraulicznej z Bizona, w maszynie Jarosława Kardynała z Oblekonia możliwe stało się podnoszenie ładunków tonowych. Trzydziestka z łatwością podnosiła duże big-bagi z pszenicą na niemal jałowych obrotach. Modyfikacje te pozwoliły wyeliminować typowe niedoskonałości Ursusa C-330, takie jak niska wydajność pompy hydraulicznej, brak drugiej sekcji hydrauliki czy stosunkowo lekki tył traktora. Aby umożliwić załadunek wysokich worków na przyczepę, rolnik-mechanik zrobił też specjalną ramkę z wysokimi chwytami. Użytkownik jest świadom, że takie ciężary przekraczają teoretyczne możliwości małego Ursusa, dlatego ponadtonowe ładunki są podnoszone dość rzadko i tylko na utwardzonym placu w gospodarstwie.
