Ładowacz czołowy z TUZ do ciągnika: Kompletny przewodnik

Współczesne rolnictwo wymaga efektywnych i wszechstronnych maszyn, które usprawniają codzienne prace w gospodarstwie. Jednym z kluczowych urządzeń, bez którego trudno wyobrazić sobie funkcjonowanie nowoczesnego gospodarstwa, jest ładowacz czołowy. Jest to maszyna rolnicza montowana do ramy ciągnika rolniczego, znajdująca zastosowanie w załadunku i rozładunku różnorodnych materiałów, takich jak nawozy, wapno, obornik, słoma czy siano. Co ważne, ładowacz czołowy to nie tylko pojedyncza maszyna, ale cały system, który można ściśle dopasować do indywidualnych potrzeb gospodarstwa.

Posiadanie ładowacza czołowego w gospodarstwie uwalnia rolnika od wielu ciężkich, fizycznych prac, które do tej pory musiał wykonywać przy pomocy wideł czy szufli. Zakres i zastosowanie tego typu sprzętu jest bardzo szeroki, gdyż ładowacz z odpowiednim osprzętem może służyć zarówno w obejściu, jak i na polu. Zasadność jego zakupu powinna być podyktowana przede wszystkim ilością prac, które można wykonać z jego pomocą, stanowiąc inwestycję w wydajniejszą pracę.

Trzypunktowy Układ Zawieszenia (TUZ) jako ładowacz czołowy

Trzypunktowy układ zawieszenia (TUZ) to maszyna rolnicza, która pełni rolę ładowacza czołowego, dedykowanego do zawieszania oraz mocowania narzędzi rolniczych. Jest to układ dźwigniowy stosowany w ciągnikach do sprzęgania maszyn i urządzeń zawieszanych na hydraulicznym podnośniku, między innymi obciążników (balastu) oraz szeregu innych maszyn. Jako ładowacz czołowy, TUZ pozwala na mechaniczne lub automatyczne sterowanie, co umożliwia precyzyjne podnoszenie, opuszczanie oraz ruchy boczne. Dzięki temu można zamocować więcej narzędzi i urządzeń, co zwiększa wszechstronność i efektywność pracy w gospodarstwie.

Przykładowe parametry techniczne ładowacza czołowego z TUZ:

Budowa i funkcjonalność ładowacza czołowego

Sama konstrukcja ładowacza czołowego znana jest od wielu lat, jednak zmieniające się rolnictwo i jego wzmożona mechanizacja doprowadziły do stworzenia ładowaczy czołowych o wszechstronnym zastosowaniu. Dziś ładowacz czołowy to urządzenie, które możemy odpiąć od ciągnika w ciągu zaledwie minuty, co niegdyś było poważnym ograniczeniem jego funkcjonalności. Równie szybko można także zmienić funkcje i rodzaj pracy wykonywanej ładowaczem czołowym w ciągniku.

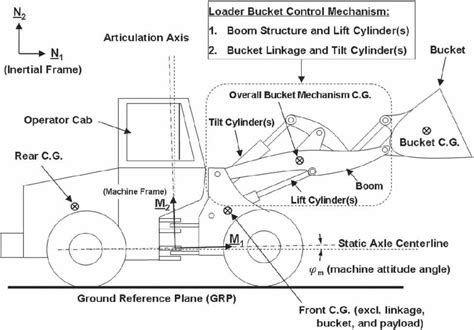

Główne elementy konstrukcyjne

Podstawowymi elementami ładowaczy czołowych są: wysięgnik, rama nośna (konstrukcja wsporcza) oraz osprzęt.

• Rama nośna: To konstrukcja wykonana z wysokogatunkowej stali mocowana na stałe do ciągnika, precyzyjnie dopasowana do danego modelu traktora. Jej głównym przeznaczeniem jest właściwe przenoszenie naprężeń i rozłożenie sił ciężaru samego ładowacza i jego ładunku. Siły te, dzięki długim ramionom ramy montowanym przez wzmocnione śruby, rozkładane są wzdłuż ciągnika aż do poziomu tylnej osi.
• Wysięgnik: W odróżnieniu od ramy nośnej, pasującej wyłącznie do konkretnego modelu ciągnika, montowany do niej wysięgnik może być uniwersalny (w ramach ładowaczy jednego producenta), tj. pasować do kilku modeli ciągnika. Sama konstrukcja wysięgnika to rama wykonana z wytrzymałościowej stali, odporna na siły skrętne i zrywne oraz maksymalne obciążenie obliczane na pełnym wysięgu. Przymocowuje się do niego m.in. przewody instalacji hydraulicznej.
• Osprzęt: Aby sam ładowacz mógł spełniać swoją rolę oraz współpracować z dołączanym do niego wymiennym osprzętem, niezbędne jest pewne i stabilne zamocowanie pasujące do wszystkich peryferii. Dzięki standaryzacji zamocowań (np. euro-ramka), dziś możemy wyróżnić jedynie kilka typów szeroko stosowanych na świecie. Osprzęt ten można łatwo wymieniać, co sprawia, że ładowacz jest niezwykle uniwersalny. Przykładowo, można go wyposażyć m.in. w widły do obornika, czerpak szczękowy do materiałów sypkich, spychacz czy też hak do udźwigu big bag. Często rolnicy dokupują również widły z krokodylem, szuflę z krokodylem, widły do palet, skrzynię załadunkową, czerpak do kamieni czy też chwytak do kłód.

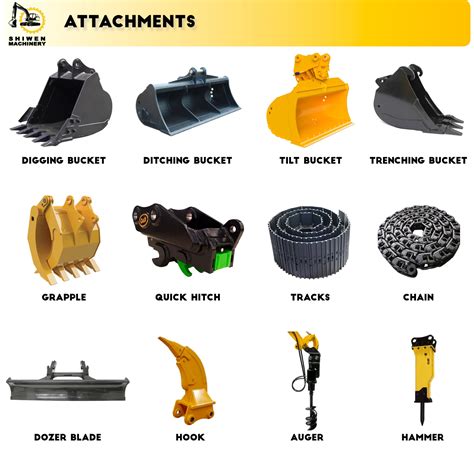

Osprzęt do ładowaczy czołowych i ceny

Ładowacze czołowe mogą być wyposażone w szeroką gamę osprzętu, co znacznie zwiększa ich wszechstronność w gospodarstwie. Poniżej przedstawiamy przykładowe akcesoria wraz z orientacyjnymi cenami brutto:

• Chwytak do balotów: 2 760,00 zł
• Krokodyl do obornika EURO-RAMKA 2 siłowniki: 3 620,00 zł
• Paleciak widły do palet euroramka ładowacz tur, długość 120: 2 220,00 zł
• Pług śnieżny 1,5M (może być także EURO-RAMKA): 2 250,00 zł
• Pług śnieżny 2,0M (może być także EURO-RAMKA): 2 360,00 zł
• Pług śnieżny 2,5M (może być także EURO-RAMKA): 2 490,00 zł
• Stopy podporowe pod ramę ładowacza czołowego: 390,00 zł

Ceny montażu TURa zaczynają się od 800 zł, a montaż TURa ZETOR 7211 Euro-Ramka z łyżką o szerokości 150cm to koszt do uzgodnienia. TUZ C-330 kosztuje 5490 zł.

Zastosowanie ładowaczy czołowych

Głównym zadaniem ładowacza czołowego jest załadunek i rozładunek (np. ziemi czy materiałów sypkich), jak również ich przemieszczanie. Dzięki niemu można zaoszczędzić sporo czasu, a co za tym idzie - skupić się w większej mierze na innych pracach. Sprawia on również, że nie trzeba wykonywać wielu prac manualnie, co ma znaczenie zwłaszcza w przypadku ciężkich materiałów. Zwiększa on także możliwości traktora, dzięki czemu może być wykorzystywany przy wielu zadaniach - to z kolei sprawia, że często nie ma konieczności dokupywania dodatkowych maszyn.

Oto najpopularniejsze zastosowania ładowacza czołowego i osprzętu:

• Załadunek i rozładunek obornika: Widły do obornika.
• Transport bel słomy i sianokiszonki: Chwytaki do balotów.

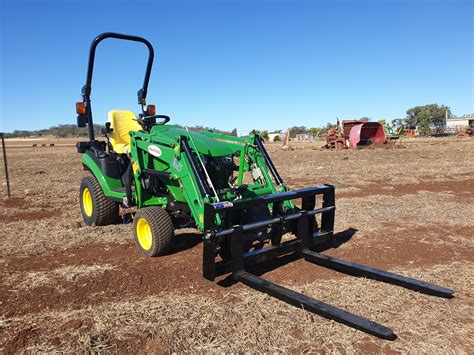

• Transport palet: Widły do palet.
• Prace zimowe: Pługi śnieżne.
• Prace polowe: Przewożenie płodów rolnych, piachu, nawozów mineralnych.
• Usuwanie śmieci: Ze stajni i innych pomieszczeń.
• Prace leśne: Chwytaki do kłód.

To oczywiście tylko najpopularniejsze zastosowania ładowacza czołowego i jego osprzętu. Widać tu jednak jego uniwersalność i to, w jak szerokim spektrum działań może być wykorzystywany nie tylko w rolnictwie, ale również w obejściu, lesie czy ogrodzie.

Typy ładowaczy czołowych

Można wyróżnić następujące rodzaje ładowaczy czołowych, które różnią się konstrukcją i przeznaczeniem:

• Ładowacze czołowe kompaktowe: Urządzenia o mniejszych rozmiarach i większej zwrotności w porównaniu do standardowych modeli, świetnie zdają egzamin tam, gdzie przestrzeń jest ograniczona.
• Ładowacze czołowe z szybkozłączem: Maszyny, w których najłatwiej jest przymocować osprzęt, a co za tym idzie - można go lepiej dostosować do swoich potrzeb.
• Ładowacze czołowe uniwersalne: Maszyny o szerokiej gamie zastosowań, wykorzystywane do bardzo wielu zróżnicowanych prac.
• Ładowacze czołowe teleskopowe: W tym przypadku możliwe jest skracanie oraz wydłużanie ramienia maszyny, co pozwala z kolei uzyskać większy wysięg i zasięg - ma to znaczenie zwłaszcza przy załadunku na wyższe wysokości.
• Ładowacze czołowe do rolnictwa: Projektowane są z myślą o pracach na polu, przeznaczone są np. do załadunku siana, nawozów.

Wybór odpowiedniego ładowacza czołowego

Decydując się na zakup ładowacza do posiadanego ciągnika lub też zamawiając go wraz z nim, warto zastanowić się, do jakich prac będzie potrzebny i jakie zadania ma zespół ładowacz-ciągnik wykonywać. Szeroka oferta rynkowa skłania do przemyśleń, a odpowiedni dobór pozwala na wszechstronne i komfortowe użytkowanie.

Kryteria wyboru

Przy wyborze ładowacza czołowego dobrze jest wziąć pod uwagę następujące kryteria:

1. Rozmiar i moc ciągnika: Pierwszą i najważniejszą kwestią jest odpowiedni dobór do ciągnika - jego gabarytów i mocy. Ważniejsze od mocy ciągnika jest wydajność jego układu hydraulicznego, która ma wpływ na szybkość pracy ładowacza. Niewystarczająca wydajność układu hydraulicznego ciągnika może sugerować zakup ładowacza częściowo sterowanego mechanicznie. Zamontowany na ciągniku o średniej mocy ładowacz czołowy waży co najmniej kilkaset kilogramów, co zmienia punkt ciężkości samego ciągnika i jego wyważenie. Dlatego każdy producent ładowacza zaleca dociążenie ciągnika przez stosowanie przeciwwag montowanych na tylnym TUZ lub obciążników na tylnych kołach. Właściwy dobór przeciwwagi powinien być dostosowany do modelu ciągnika, rozstawu osi, wysięgu ładowacza i jego udźwigu.
2. Udźwig ładowacza, zasięg i wysięg: Warto zwrócić uwagę na udźwig, aby dowiedzieć się, ile materiałów jest w stanie podnieść. Zwykle plasuje się on na poziomie od 500 do 1500 kg. W wersjach podstawowych nominalny udźwig to ok. 500 kg, zaś maksymalny ok. 1000 kg. Jeżeli sprzęt tego typu będzie potrzebny do pracy na wysokościach, należy sprawdzić jego zasięg i wysięg. Najlepiej sprawdzają się w tym przypadku ładowacze teleskopowe.
3. Rodzaj prac i szybkozłącze: Warto zastanowić się, do jakich prac będzie potrzebny ładowacz czołowy. Jeśli zamierzasz używać go do wielu różnych prac, przyda się model z szybkozłączem, który pozwoli szybko zmienić osprzęt (np. haki EURO/SMS).
4. Rodzaje sekcji hydraulicznych: Na rynku dostępne są ładowacze 1-, 2-, 3- i 4-sekcyjne.
   • Ładowacz 1-sekcyjny: umożliwia ruch ramionami w górę i w dół.
   • Ładowacz z dwoma sekcjami: umożliwia ruch narzędziem roboczym (dostępne jest także samopoziomowanie).
   • Ładowacz 3- lub 4-sekcyjny: niezbędny do pracy z ruchomymi akcesoriami, np. chwytakiem do bel lub sianokiszonek, czerpakiem szczękowym.

Technologie hydrauliczne i sterowanie

Ładowacze czołowe wymagają dobrego układu hydraulicznego o stabilnym ciśnieniu wytwarzanym przez pompę układu. Większość ładowaczy podpina się do systemu hydraulicznego ciągnika pod jego rozdzielacz, żeby nie zabierać tylnych wyjść hydrauliki, czym znacząco ograniczamy możliwości ciągnika. Czasem, przy wykorzystaniu szczególnego osprzętu, niezbędne jest podłączenie elektryczne dla trzeciej i czwartej funkcji hydrauliki.

Systemy sterowania ładowaczem

Jeśli chcemy operować ładowaczem, niezbędna jest właściwa i intuicyjna integracja między operatorem a systemem hydraulicznym urządzenia. Jednym z najczęściej stosowanych mechanizmów jest sterowanie joystickiem umieszczonym pod ręką w kabinie ciągnika.

• Mechaniczny: Sygnał przenoszony jest przez system linek, których napięcie i ruch powodują otwarcie zaworów w rozdzielaczu. Jest to popularny sposób ze względu na przystępną cenę ładowacza oraz mechanizmów sterujących (linek i joysticka), które zużywają się.
• Elektryczny: Ruch joystickiem zamieniany jest w impuls elektryczny i tak przekazywany do elektrozaworów sterujących przepływem oleju w rozdzielaczu ładowacza.
• Hydrauliczny: Rozdzielacz sterowany jest za pomocą płynu hydraulicznego z joysticka. Rozwiązanie to cechuje równie wysoka, jak w elektrycznym, szybkość reakcji rozdzielacza.
• Zintegrowany: Sterowanie funkcjami ładowacza odbywa się za pomocą joysticka zintegrowanego z ciągnikiem i często sterującego także jego innymi funkcjami.

Dodatkowe udogodnienia i opcje

• Akumulator hydrauliczny: Pozwala na tłumienie drgań w czasie jazdy, płynną pracę wysięgnika oraz jego stabilizację w czasie pracy i wygaszanie szkodliwych drgań przenoszonych poprzez ramę na ciągnik.
• Multizłącze hydrauliczne: Umożliwia szybkie i proste odłączenie i załączenie ładowacza. Nowoczesne multizłącza skracają czas podłączeń do minimum, zwiększając wygodę i ograniczając błędy operatora.
• Poziomowanie narzędzi:
  • Mechaniczne (prostowody): Połączenie poziomujące narzędzia na zasadzie równoległoboku. Wadą jest większa masa ładowacza i ograniczenie widoczności.
  • Hydrauliczne: Nie ogranicza widoczności i pozwala na łatwe utrzymanie właściwego poziomu ładunku. Można je wyłączyć na czas pracy z sypkimi materiałami. Najbardziej zaawansowana opcja jest poziomowana hydraulicznie, co pozwala na automatyczne ustawienie ładunku względem poziomu podłoża.
• Blokada narzędzia sterowana hydraulicznie z kabiny: Opcja dla zwiększenia komfortu.
• Automatyka ustawienia kąta pracy narzędzia oraz synchronizacja dwóch ruchów: (np. podnoszenie i nabieranie ładunku) - zaawansowane funkcje poprawiające efektywność.
• Amortyzatory antywstrząsowe: Skutecznie niwelują wstrząsy, dając pełne poczucie komfortu pracy. W nowoczesnych ładowaczach często jest to amortyzacja elektrohydrauliczna w standardzie.

Komfort pracy z ładowaczem czołowym

Ciągnik współpracujący z ładowaczem musi również zapewniać komfortową pracę. Najlepszym rozwiązaniem jest ciągnik posiadający rewers przełączany pod obciążeniem oraz z możliwością obciążenia przedniej osi. Na komfort wpływa także system sterowania - joystick jest zdecydowanie najwygodniejszym rozwiązaniem.

Rolnicy podkreślają również, że atutem jest, gdy ciągnik posiada panoramiczne okno dachowe i odpowiedni układ maski, bo wtedy praca z ładowaczem jest znacznie łatwiejsza.

Polscy producenci ładowaczy czołowych

Na polskim rynku wiele firm zajmuje się produkcją ładowaczy czołowych do ciągników rolniczych. Polskie marki stawiają na jakość i niezawodność, która idzie w parze z coraz lepszą myślą techniczną. Przykładami są URSUS oraz sokólska fabryka Metal-Fach.

Metal-Fach

Metal-Fach oferuje 5 modeli ładowaczy czołowych do ciągników, które w ostatnim czasie przeszły istotne zmiany konstrukcyjne i funkcjonalne. Są one uniwersalne, wystarczy zmienić chwytak, aby transportować różne rodzaje materiałów: bele słomy, kłody, kiszonkę, obornik, palety czy materiały sypkie jak śnieg lub żwir. Zmiana przeznaczenia sprzętu odbywa się sprawnie i w nieskomplikowany sposób. Ciekawym elementem są także łożyska ślizgowe, które nie wymagają smarowania przez cały okres użytkowania ładowacza. W ładowaczu zastosowano również wzmocnienie wewnątrz wysięgnika, które poprawia jego stabilność i sztywność. Konstruktorzy zdecydowali się na ukrycie przewodów hydraulicznych, co istotnie wpłynęło na wizualną stronę maszyny. Sprzęt można dowolnie spersonalizować, dobierając kolor ładowacza do ciągnika. W standardzie wykorzystano najlepszy na rynku rozdzielacz marki Nimco, który jest podłączony bezpośrednio do ciągnika, co zapewnia szybszą pracę ładowacza i zabezpieczenie przed awarią pompy hydraulicznej. W urządzeniu zastosowano tuleje samosmarowalne, charakteryzujące się ponadprzeciętną wytrzymałością i odpornością. Wsporniki na śrubie rzymskiej zapewniają komfortowe stawianie ładowacza z możliwością regulacji wysokości. Optymalnie dobrane kąty nabierania i wysypu pozwalają skrócić czas pracy, która odbywa się efektywniej. Urządzenia cechują się także znacznym komfortem użytkowania, dzięki zastosowanym amortyzatorom antywstrząsowym, które skutecznie niwelują wstrząsy.

URSUS

W ofercie firmy URSUS znajdziemy 8 modeli ładowaczy czołowych. Ich głównymi zaletami są przede wszystkim wytrzymała konstrukcja wysięgnika wykonanego z blachy stalowej o podwyższonej wytrzymałości o parametrach 18G2A. Odpowiednią sztywność zapewnia rura łącząca o wymiarach 133 x 16 mm. Nowoczesna konstrukcja oraz design sprawiają, że zamontowany ładowacz dodatkowo wzmacnia konstrukcję samego ciągnika i zabezpiecza go przed tzw. przełamaniem. Ponadto zastosowane osłony zabezpieczają jego maskę przed uszkodzeniem, np. przy załadunku bel słomy na przyczepę. Pręt spinający górny nadaje ładowaczowi dodatkową stabilność podczas pracy. Warto wspomnieć ponadto o: połączeniach ruchomych ładowacza za pomocą cynkowanych sworzni oraz tulejek samosmarowalnych; podporze spoczynkowej ułatwiającej montaż i demontaż ładowacza; wskaźniku wychyłu narzędzia roboczego czy ramce szybkomocującej z półautomatycznym zatrzaskiem narzędzia roboczego. Zamontowana w ładowaczach marki URSUS instalacja hydrauliczna wyposażona jest w najwyższej jakości rozdzielacze firm: NIMCO oraz WALVOIL. Za dopłatą otrzymamy także: multizłącze i amortyzator hydrauliczny. Marka URSUS oferuje również szeroką gamę osprzętu oraz trwałą i estetyczną malaturę w palecie kolorów RAL.

Montaż i podłączenie ładowacza czołowego

Montażem konstrukcji wsporczej zajmuje się dealer, producent lub odpowiedni serwis. Ładowacze czołowe posiadają przewody hydrauliczne, które można podłączyć do tylnych gniazd zasilających. Dzięki rozdzielaczowi istnieje możliwość podłączenia hydrauliki ładowacza do pompy ciągnika, po uprzednim zapoznaniu się z jego układem hydraulicznym. Czasem trzeba też zdjąć błotniki kół przednich. W niektórych przypadkach należy również zmienić układ wydechowy ciągnika, a także wlew paliwa, zwłaszcza w starszych modelach, które mogą nie być fabrycznie przystosowane do montażu ładowacza.

Przewody hydrauliczne do ładowacza podłącza się do układu hydrauliki zewnętrznej za pomocą szybkozłączy. Podczas podłączania przewodów trzeba zadbać o to, aby były one proste (a nie zgięte lub skręcone). Po wykonaniu montażu koniecznie pamiętaj również o tym, aby uregulować hydroakumulator, o ile w taki maszyna jest wyposażona. Operacją tego typu powinien zająć się odpowiedni serwis. Jeżeli chcesz zająć się tym samodzielnie, skontaktuj się z producentem, aby nie doszło do destrukcji hydroakumulatora lub nawet wypadku.

Waga ładowacza czołowego

Waga ładowacza czołowego zależy od jego modelu oraz producenta. Wpływa na niego przede wszystkim udźwig. Mały ładowacz o małym udźwigu (do 700 kg) na pewno będzie lżejszy. Ładowacze o większym udźwigu będą cięższe ze względu na wytrzymałość konstrukcji wsporczej oraz wysięgnika.
