Zbudowanie ładowacza tylnego na ciągnik to zadanie, które wymaga staranności i odpowiedniego planowania. Kluczowe jest określenie wymiarów oraz wyboru materiałów, które zapewnią trwałość i funkcjonalność urządzenia. Właściwe wymiary będą zależały od modelu ciągnika oraz indywidualnych potrzeb użytkownika. W artykule przedstawimy proste kroki i wskazówki dotyczące budowy ładowacza, które pomogą w stworzeniu solidnej konstrukcji. Omówimy także najważniejsze aspekty montażu, bezpieczeństwa oraz dostosowywania ładowacza do różnych modeli ciągników.
Zalety Ładowaczy Montowanych na Tył

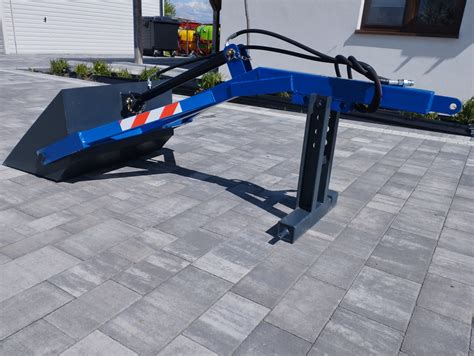

Ładowacze na tył ciągnika to rozwiązania, które umożliwiają wykorzystanie przestrzeni roboczej za ciągnikiem, odciążają przedni układ zawieszenia i podnoszą komfort operatora. Solidna konstrukcja oraz kompatybilność z popularnymi modelami ciągników sprawiają, że ładowacz na tylny tuz staje się wszechstronnym narzędziem wspierającym codzienne obowiązki. Operator ma pełną widoczność na obszar roboczy, co zwiększa precyzję i bezpieczeństwo pracy.
Rodzaje Ładowaczy Tylnych i Ich Zastosowania
W ofercie dostępne są ładowacze na tył, które pozwalają na szybki montaż i efektywne operowanie ładunkiem. Popularnym rozwiązaniem jest także ładowacz na tył z siłownikiem, zapewniający płynne sterowanie i większą siłę podnoszenia dzięki układowi hydraulicznemu.
-
Ładowacze do Drewna
W gospodarstwach zajmujących się pracą z drewnem szczególnie dobrze sprawdzi się ładowacz do drewna na tył ciągnika, przystosowany do przenoszenia kłód, gałęzi i odpadów drzewnych. Chwytaki do obornika w sumie są na wzór teownika, tylko tam się zaciska, co może być inspiracją do konstrukcji chwytaków do drewna. Ważne jest, czy teownik będzie się chciał wbijać nawet gdy go się zrobi z zaostrzeniem.
-
Ładowacze Hydrauliczne
W ofercie dostępny jest również ładowacz na tył ciągnika hydrauliczny, wybierany tam, gdzie liczy się precyzyjne sterowanie i możliwość obsługi wymagających materiałów.
-
Osprzęt do Materiałów Sypkich i Organicznych
Rolnicy poszukujący osprzętu do materiałów sypkich mogą wybrać tylny tuz. To rozwiązanie idealne do załadunku żwiru, piasku, pasz czy ziemi. Dla hodowców zwierząt szczególnie pomocny będzie ładowacz do obornika na tył ciągnika, pozwalający na sprawne usuwanie i transport masy organicznej. Wysoka wytrzymałość, odporność na korozję oraz solidne spawy sprawiają, że urządzenia te są gotowe do intensywnej eksploatacji w różnych warunkach terenowych. Jeśli masz płytę, takie rozwiązanie może się sprawdzić w przypadku świeżego obornika, ale na pewno musiałbyś założyć spore obciążenie na przód.
Planowanie i Projektowanie Ładowacza
Planowanie budowy ładowacza na tył ciągnika to kluczowy krok, który zapewnia, że konstrukcja będzie funkcjonalna i dostosowana do potrzeb użytkownika. Zrozumienie wymiarów, które będą odpowiednie dla konkretnego modelu ciągnika, ma fundamentalne znaczenie. Oprócz wymiarów, ważne jest również zrozumienie specyficznych potrzeb użytkownika. Każdy użytkownik może mieć różne wymagania dotyczące zastosowania ładowacza, co powinno być brane pod uwagę już na etapie planowania.
Budowa ładowacza na tył
Definiowanie Potrzeb Użytkownika
Zrozumienie, jakie zadania ma wykonywać ładowacz, pozwala na dostosowanie jego konstrukcji do konkretnych wymagań. Na przykład, jeśli ładowacz ma być używany do transportu ciężkich materiałów (jak ciężkie bele prasy zmiennokomorowej o wadze ok. 500-600 kg), jego konstrukcja musi być odpowiednio wzmocniona. Różne zastosowania ładowacza mogą wpływać na jego wymiary, kształt oraz mechanizmy podnoszenia. Użytkownicy, którzy planują wykorzystać ładowacz do prac w ogrodzie, mogą potrzebować mniejszych i bardziej zwrotnych konstrukcji, podczas gdy ci, którzy zamierzają używać ładowacza w rolnictwie, mogą preferować większe i bardziej wytrzymałe modele. Ładowacz powinien podnosić na tyle, aby można było załadować przyczepę z zamkniętymi burtami; od ziemi do dolnej części łyżki było w przykładzie 2,10m.
Wybór Wymiarów Ładowacza
Wybór wymiarów ładowacza powinien być oparty na specyfikacjach konkretnego modelu ciągnika. Każdy ciągnik ma swoje unikalne parametry, które wpływają na to, jak duży i jak ciężki może być ładowacz. Na przykład, dla ciągnika T-190 SKORPION, belka ładowacza powinna mieć długość 650 mm, a ramiona belki 300 mm i 900 mm. Przykładowe wymiary komponentów mogą obejmować:
- profil 100x100x5 (belka ładowacza) o długości 650mm + dwie blachy 15mm pod czopy.
- profil 100x50x5 (ramię belki).
- profil 100x50x5 (krótkie ramię ładowacza).
- profil 80x80x5 (poprzeczka łącząca C-owniki).
Wybór Materiałów i Konstrukcja
Wybór odpowiednich materiałów do budowy ładowacza jest kluczowy dla jego trwałości i funkcjonalności. Wykorzystanie wysokiej jakości stali, takich jak profile stalowe o odpowiednich wymiarach, zapewnia, że konstrukcja będzie odporna na obciążenia i zużycie. Materiały powinny być wybrane na podstawie przewidywanych obciążeń oraz rodzaju pracy, jaką ładowacz będzie wykonywał.
Profile Stalowe
Wybór odpowiednich profili stalowych jest kluczowy dla budowy ładowacza, ponieważ wpływa na jego wytrzymałość i funkcjonalność. Najczęściej stosowane profile to te o wymiarach 100x100 mm dla belki głównej oraz 100x50 mm dla ramion. Te profile charakteryzują się odpowiednią sztywnością i nośnością, co czyni je idealnymi do konstrukcji ładowaczy. Innym popularnym wyborem są profile C, które są wykorzystywane w miejscach narażonych na większe obciążenia. Dzięki swojej konstrukcji, profile C oferują doskonałą odporność na skręcanie i wyginanie. W przypadku ładowaczy, ważne jest, aby profile były odpowiednio dobrane do przewidywanych obciążeń, co zapewni długotrwałe użytkowanie i bezpieczeństwo.
Grubość Blachy
Grubość blachy używanej do budowy łyżki ma kluczowe znaczenie dla jej wytrzymałości i efektywności. Zbyt cienka blacha może prowadzić do szybkiego zużycia lub uszkodzenia, zwłaszcza w miejscach narażonych na intensywne obciążenia. Ważne jest również, aby grubość blachy na łyżce wynosiła co najmniej 5-6 mm, szczególnie w miejscach narażonych na zużycie, takich jak dolna część łyżki. W takich przypadkach warto rozważyć zastosowanie twardych stali, jak np. Hardox, które charakteryzują się wysoką odpornością na ścieranie. Grubsza blacha nie tylko poprawia wytrzymałość, ale także wpływa na stabilność całej konstrukcji.
Montaż i Mechanizm Podnoszenia
Aby zmontować ładowacz na tył ciągnika, należy najpierw przygotować ramę. Rozpocznij od połączenia profili stalowych, które będą stanowić belkę główną i ramiona. Użyj bolców zabezpieczających do mocowania, co pozwoli na szybki i efektywny montaż bez konieczności użycia śrub. Następnie przymocuj łyżkę do ramy, upewniając się, że jest odpowiednio wyrównana i stabilna. Kiedy rama i łyżka są już zamontowane, przystąp do testowania konstrukcji. Upewnij się, że łyżka porusza się swobodnie i nie ma żadnych oporów. W razie potrzeby dokonaj drobnych poprawek, aby zapewnić płynność działania.
Montaż Mechanizmu Podnoszenia
Montaż mechanizmu podnoszenia jest kluczowym krokiem w budowie ładowacza. Istnieją różne typy mechanizmów podnoszenia, takie jak hydrauliczne lub ręczne, które można zastosować w zależności od preferencji użytkownika. Jeśli decydujesz się na siłownik hydrauliczny, upewnij się, że jest on odpowiednio dobrany do przewidywanych obciążeń. W przypadku ręcznego mechanizmu podnoszenia, zwróć uwagę na jego konstrukcję i sposób działania. Na przykład, można otworzyć widły ręcznie za pomocą linki. Upewnij się, że wszystkie elementy są dobrze osadzone i łatwe w obsłudze. Po zakończeniu montażu mechanizmu podnoszenia, przetestuj jego funkcjonalność, aby upewnić się, że działa płynnie i efektywnie. Jeśli masz 2 ciągniki, nie musisz za każdym razem odpinać wideł, zapinać rozrzutnik i tak w koło.
Bezpieczeństwo i Konserwacja
Podczas montażu ładowacza na tył ciągnika niezwykle ważne jest przestrzeganie zasad bezpieczeństwa. Przede wszystkim, należy zawsze nosić odpowiednie środki ochrony osobistej, takie jak kaski, rękawice i okulary ochronne. Używanie obuwia ochronnego z twardą podeszwą również jest kluczowe, aby zapobiec urazom. Ważne jest, aby miejsce pracy było dobrze oświetlone i uporządkowane, co zminimalizuje ryzyko potknięć i wypadków. Również warto zwrócić uwagę na stabilność konstrukcji podczas pracy. Upewnij się, że wszystkie elementy są odpowiednio podparte i zabezpieczone przed przewróceniem. Podczas korzystania z podnośników lub innych urządzeń do podnoszenia, zawsze stosuj się do instrukcji producenta.
Typowe Błędy Konstrukcyjne
Podczas budowy ładowacza, istnieje wiele typowych błędów, które można łatwo uniknąć. Najczęstszym z nich jest niewłaściwe dobranie wymiarów, co może prowadzić do problemów z montażem i funkcjonowaniem ładowacza. Zawsze upewnij się, że wymiary są dokładnie zmierzone i dostosowane do specyfikacji ciągnika. Innym błędem jest użycie nieodpowiednich materiałów, co może wpłynąć na trwałość konstrukcji. Kolejnym powszechnym błędem jest brak testowania konstrukcji przed jej użyciem. Przeprowadzenie próbnego podnoszenia ciężarów pozwala na wykrycie ewentualnych usterek i zapewnia bezpieczeństwo podczas pracy. Należy również upewnić się, że ładowacz nie będzie zbytnio podrywał przodu ciągnika - należy przewidzieć odpowiednie obciążenie na przód.
Długotrwała Konserwacja
Aby zapewnić długotrwałe użytkowanie ładowacza na tył ciągnika, kluczowe jest regularne przeprowadzanie konserwacji. Warto wprowadzić harmonogram przeglądów, który obejmuje kontrolę wszystkich ruchomych części, w tym mechanizmu podnoszenia oraz połączeń. Regularne smarowanie i wymiana zużytych elementów mogą znacząco wydłużyć żywotność konstrukcji. Inwestycja w nowoczesne technologie, takie jak czujniki obciążenia, pozwala na bieżące śledzenie wydajności ładowacza. Dzięki temu użytkownicy mogą dostosowywać sposób pracy i unikać przeciążeń, co z kolei przekłada się na mniejsze zużycie materiałów i dłuższą żywotność sprzętu.
Porównanie z Ładowaczami Czołowymi (TUR)
Ładowacze montowane na tył oferują alternatywę dla popularnych ładowaczy czołowych (TUR). Choć jazda cały czas tyłem może być pewną męczarnią, rozwiązanie tylnego montażu ma swoje zalety. Przedni ładowacz jednosekcyjny może nie odpowiadać wszystkim wymaganiom, a dwu- czy trzysekcyjny bywa zbyt drogi. W przypadku konieczności zakupu tura za wysoką kwotę, wolałoby się kupić UNHZ, który zrobi to samo albo i więcej, a nie szpeci ciągnika i w codziennych manewrach nie przeszkadza. Dodatkowo, konstrukcja montowana z tyłu gwarantuje stabilność zestawu oraz zwiększa widoczność przestrzeni roboczej podczas manewrowania. Pamiętaj jednak, że ładowacz tylny może mieć ograniczenia w wysokości podnoszenia, np. na przyczepę 4t na małych kołach balonowych ładuje tylko na wysokości boku i nic więcej, a załadowanie 20 minut słomy to co innego niż normalnego obornika.
