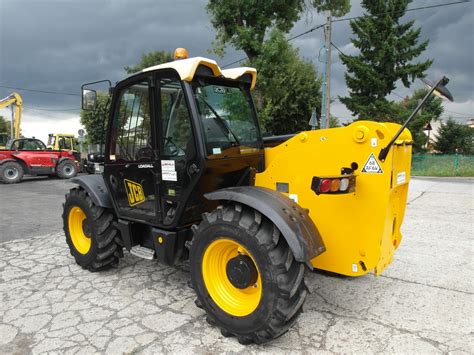

Ładowarka teleskopowa JCB 535-95 to wszechstronna maszyna, znajdująca szerokie zastosowanie w budownictwie, rolnictwie, a także w wielu innych gałęziach przemysłu. Jest to model, który przez długi czas utrzymywał pozycję jednej z najpopularniejszych ładowarek teleskopowych na świecie, ciesząc się zaufaniem użytkowników i będąc eksportowanym do ponad 150 krajów.
Maszyny te wyróżniają się szeregiem zalet, które przekładają się na ich efektywność i komfort pracy. Dostępność ponad 80 rodzajów osprzętu pozwala na dostosowanie ładowarki do specyficznych zadań. Operatorzy doceniają przestronną i ergonomiczną kabinę, która zapewnia komfortowe warunki pracy, oraz doskonałą widoczność dzięki panoramicznym przeszkleniom. Bezpieczeństwo jest priorytetem, co podkreślają najnowocześniejsze systemy bezpieczeństwa, w tym certyfikacja ROPS/FOPS, osłony zabezpieczające oraz system awaryjnego wyłączania silnika.
Łatwość konserwacji znacząco zmniejsza koszty operacyjne, a wysoka efektywność paliwowa sprawia, że średnie zużycie paliwa wynosi około 11,2 litra na godzinę. Kompaktowe wymiary połączone z napędem na wszystkie koła zapewniają doskonałą zwrotność nawet w ciasnych przestrzeniach. Płynność jazdy gwarantuje przekładnia hydrostatyczna, a cała konstrukcja spełnia europejskie normy dotyczące poziomu hałasu.
Dane Techniczne Ładowarki Teleskopowej JCB 535-95
Poniżej przedstawiono szczegółowe dane techniczne modelu JCB 535-95:Silnik
- Model: JCB Dieselmax 444
- Typ: 4-cylindrowy, turbodoładowany silnik wysokoprężny
- Moc: 105 KM (78 kW) przy 2200 obr./min
- Moment obrotowy: 430 Nm przy 1600 obr./min
- Pojemność zbiornika paliwa: 135 litrów
Przenoszenie napędu
- Typ: Hydrostatyczny
- Ilość biegów: 2 (do przodu/do tyłu)
- Prędkość maksymalna: 40 km/h
Podwozie
- Napęd: Na cztery koła
- Typ mostu: Ciągły
- Opony: 400/70-20
- Hamulce: Tarczowe chłodzone olejem
Ładowność i zasięg
- Maksymalna ładowność: 3500 kg
- Wysokość podnoszenia: 9,5 m
- Promień wysięgnika: 4,1 m
- Czas podnoszenia (z pełnym obciążeniem): 5,7 s
- Czas opuszczania (z pełnym obciążeniem): 4.8 s
System hydrauliczny
- Wydajność pompy: 115 l/min
- Ciśnienie robocze: 180 barów
Wymiary
- Długość: 6,820 mm
- Szerokość: 2,350 mm
- Wysokość: 3,250 mm
- Masa własna: 8,215 kg
Modyfikacje Maszyny
JCB 535-95 występuje w kilku wariantach, dostosowanych do konkretnych zastosowań:- 535-95 Standard: Podstawowa wersja wyposażona w 4-cylindrowy silnik wysokoprężny JCB Dieselmax 444 o mocy 105 KM, przekładnię hydrostatyczną i napęd na 4 koła. Oferuje udźwig 3500 kg, wysokość podnoszenia 9,5 m i promień wysięgnika 4,1 m.
- 535-95 Agri: Modyfikacja przeznaczona specjalnie do zadań rolniczych, wyposażona w opony terenowe oraz dodatkowe funkcje, takie jak automatyczne poziomowanie belki i system kontroli obciążenia.
- Wysoki Maszt (High Mast): Wariant z podniesioną wysokością podnoszenia do 11,5 m, idealny do pracy w wysokich obiektach lub do załadunku na znacznych wysokościach.
- 535-95 Wastemaster: Model przystosowany do pracy z odpadami. Posiada wzmocnioną łyżkę, kratę ochronną kabiny oraz system zabezpieczający przed przewróceniem.
- 535-95 Sitemaster: Wersja konstrukcyjna wzbogacona o system telemetrii, kontrolę dostępu do kabiny i dodatkowe oświetlenie. System telemetryczny monitoruje lokalizację, prędkość operacyjną, przebieg, zużycie paliwa oraz pomaga chronić przed kradzieżą.
Serwisowanie i Rozwiązywanie Problemów
Właściwe serwisowanie ładowarki JCB 535-95 jest kluczowe dla jej długowieczności i niezawodności. Maszyny te zostały zaprojektowane z myślą o łatwości dostępu do podzespołów, co ułatwia rutynowe przeglądy i naprawy.Typowe Problemy i Ich Rozwiązania
Poniżej przedstawiono pytania i odpowiedzi dotyczące potencjalnych problemów z obsługą i działaniem ładowarki:Pytanie: Czy w pozycji neutralnej ciężko się hamuje?
Odpowiedź: Brak informacji w opisie o trudnościach z hamowaniem w pozycji neutralnej.
Pytanie: Czy dobrze działa na najwyższym biegu, załącza i wyłącza się? Na wyświetlaczu przy biegu zapala się ikonka zębatki, gdy włącza się Torque Lock. Ale on włącza się dopiero na piątce. Szósty bieg już wskakuje z Torque Lockiem. Czy tak jest, jeśli wszystko jest sprawne?
Odpowiedź: Jeśli Torque Lock włącza się na piątym biegu, a na szóstym jest już aktywny, a dodatkowo towarzyszy temu zapalenie się ikonki zębatki na wyświetlaczu, może to wskazywać na prawidłowe działanie systemu. Problem może pojawić się, jeśli Torque Lock nie włącza się w oczekiwanych momentach lub powoduje nieprawidłowości w jeździe.
Pytanie: Co jeśli zamieszanie robi uszkodzony sterownik? Przecież to nie normalne, by na hamulcu zadusił silnik z włączoną jazdą. To wskazuje na problemy w zmienniku momentu obrotowego albo ta blokada szwankuje, co nie można wykluczyć, albo ma uszkodzony, jak pisał kolega wyżej.
Odpowiedź: Zduszenie silnika podczas hamowania przy włączonej jeździe, zwłaszcza jeśli Torque Lock jest aktywny, może sugerować problemy z systemem przeniesienia napędu. Potencjalne przyczyny to uszkodzenie sterownika, problemy ze zmiennikiem momentu obrotowego lub nieprawidłowe działanie blokady Torque Lock.
Pytanie: Jak załącza się Torque Lock? Jest momentalne przyspieszenie i szarpnięcie, nie ma czegoś takiego jak płynna jazda. Masz ją od nowości czy dopiero kupiłeś?
Odpowiedź: Sposób załączania Torque Lock i odczuwanie momentu przyspieszenia oraz szarpnięcia może zależeć od konkretnej konfiguracji maszyny i jej stanu technicznego. Użytkownik posiadający maszynę od nowości może mieć porównanie co do normalnego jej działania.
Pytanie: Jak odblokować pompę w JCB, ponieważ gdy przeładuję moją ładowarkę i zaświeci się czujnik na czerwono, to odcina hydraulikę i nie da się ruszać ramieniem?
Pytanie: Co z tym fantem zrobić, czy jest jakaś rada na to?
Odpowiedź: W przypadku odcięcia hydrauliki po przekroczeniu limitu obciążenia (czujnik na czerwono), zazwyczaj konieczne jest zresetowanie systemu. W instrukcji obsługi można znaleźć szczegółowe procedury. Jedną z metod może być kalibracja systemu.
Procedura Kalibracji Systemu Hydraulicznego (Przykład)
W przypadku problemów z hydrauliką, takich jak odcinanie funkcji po przekroczeniu limitu obciążenia, zalecana jest kalibracja. Jedna z możliwych procedur, która może wymagać potwierdzenia w instrukcji serwisowej, wygląda następująco:- Wyłącz silnik maszyny.
- Naciśnij i przytrzymaj przycisk kalibracji (często oznaczony symbolem lub znajdujący się w specyficznym miejscu).
- Włącz zapłon, kontynuując przytrzymywanie przycisku.
- Po około minucie, gdy usłyszysz sygnał dźwiękowy i/lub zobaczysz komunikat na wyświetlaczu, puść przycisk.
- Z obciążeniem wysuń ramię do pozycji, w której tył maszyny zaczyna się unosić.
- Naciśnij i puść przycisk kalibracji.
- Wyciągnij ramię do końca, usuń obciążenie, a następnie opuść ramię.
- Ponownie naciśnij i puść przycisk kalibracji.
Ważne: Procedura kalibracji musi być wykonana w odpowiedniej sekwencji i czasie. W trakcie jej trwania mogą pojawić się błędy na desce rozdzielczej - nie należy panikować, lecz dokończyć proces.
Nawet po przekroczeniu limitu obciążenia do czerwonego pola, funkcje takie jak wsuwanie ramienia, podnoszenie czy praca łyżką powinny być nadal możliwe, choć z ograniczoną mocą. Jeśli te funkcje są całkowicie zablokowane, może to wskazywać na poważniejszy problem.
