Czujnik płynu chłodniczego w ładowarkach JCB 3CX: Informacje i diagnostyka

Koparko-ładowarka JCB 3CX to wszechstronna maszyna budowlana, ceniona za swoją wydajność i niezawodność. Kluczowym elementem wpływającym na jej prawidłowe działanie jest system monitorowania temperatury silnika. W tym artykule przyjrzymy się bliżej danym technicznym JCB 3CX, ze szczególnym uwzględnieniem parametrów silnika, kabiny operatora oraz potencjalnych problemów z temperaturą, w tym roli czujników płynu chłodniczego.

Znaczenie czujnika temperatury płynu chłodniczego

Czujnik temperatury wody jest kluczowym elementem informacyjnym dla operatora koparko-ładowarki. Jego podstawowym zadaniem jest precyzyjny pomiar temperatury płynu chłodniczego i przekazanie tego sygnału do wskaźnika na desce rozdzielczej. Awaria tego czujnika może objawiać się na kilka sposobów:

• Wskaźnik temperatury nie podnosi się w ogóle.
• Wskaźnik temperatury od razu po uruchomieniu silnika idzie na maksimum.
• Wskaźnik pokazuje niestabilne, "skaczące" wartości.

Te symptomy są klasycznymi oznakami uszkodzonego czujnika temperatury. W przypadku problemów z działaniem wskaźnika temperatury, najczęstszą przyczyną jest właśnie awaria czujnika.

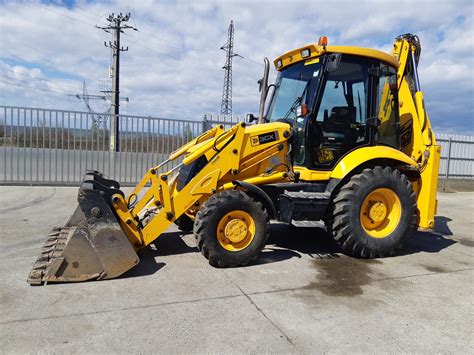

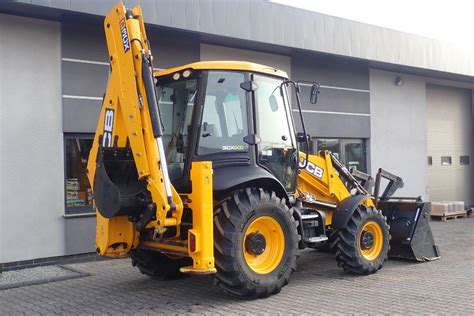

JCB 3CX: Dane techniczne i charakterystyka

Koparko-ładowarka JCB 3CX to model zaprojektowany do pracy w szerokim zakresie temperatur, od -20 do +46 ℃. Maszyna ta charakteryzuje się wytrzymałą konstrukcją, z układami elektrycznymi i hydraulicznymi zabezpieczonymi przed uszkodzeniami. Nadwozie i główne elementy konstrukcyjne wykonane są z wytrzymałych materiałów, co pozwala na pracę pod dużymi obciążeniami w różnorodnych warunkach budowlanych, ogrodniczych czy ziemnych.

Układ kierowniczy

Układ kierowniczy w JCB 3CX jest w pełni zhydraulizowany. Po zatrzymaniu silnika aktywowany jest awaryjny układ kierowniczy. Dostępne są dwa tryby:

• Skręt dwóch kół - przeznaczony do jazdy po drogach.
• Skręt czterech kół - ułatwiający manewrowanie podczas transportu ładunków i pracy w ograniczonych przestrzeniach.

Koło kierownicy ma skok 2¾ obrotu od oporu do oporu.

Wydajność kopania

Wysięgnik i tylna rączka łyżki mają tę samą długość, co umożliwia operatorowi kopanie w pobliżu maszyny, przyczyniając się do oszczędności paliwa.

Należy pamiętać, że parametry koparek-ładowarek JCB mogą się różnić w zależności od konkretnej wersji lub roku produkcji. Zaleca się sprawdzenie aktualnych informacji na oficjalnej stronie producenta lub u sprzedawcy. Poniżej przedstawiono ogólne parametry modelu:

Wymiary

• Długość konstrukcyjna: 5620 mm
• Całkowita szerokość: 2360 mm
• Wysokość kabiny: 2780 mm
• Całkowita wysokość: 3610 mm
• Minimalny prześwit pod podporą: 370 mm
• Minimalny prześwit pod łyżką: 500 mm

Parametry techniczne

• Moc robocza: 63 kW / 85 KM
• Masa robocza: 7370 kg
• Maksymalna pojemność łyżki do kopania: 0,3 m³
• Szerokość łyżki do kopania: 60 cm
• Maksymalna pojemność łyżki do ładowania: 1 m³
• Szerokość łyżki do ładowania: 2,23 m
• Kąt obrotu łyżki: 201°
• Maksymalna głębokość kopania: 4,24 m
• Maksymalna prędkość: 37 km/h
• Maksymalna ładowność koparko-ładowarki JCB 3CX: 1850 kg
• Maksymalna wysokość podnoszenia ładunku: 3,23 m
• Pojemność zbiornika paliwa: 143 l
• Podwozie: z napędem na wszystkie koła
• Skrzynia biegów: mechaniczna/półautomatyczna

Średnie zużycie paliwa przez koparko-ładowarkę JCB 3CX wynosi około 8 litrów na godzinę pracy.

Specjalne funkcje i wydajność silnika

Koparka JCB 3CX wyposażona jest w szereg innowacyjnych funkcji mających na celu optymalizację zużycia paliwa i zwiększenie wydajności:

• EcoRoad: Dzięki zastosowaniu transformatora hydraulicznego z blokadą, zużycie paliwa na godzinę może spaść nawet o 25%.
• EcoLoad: Umożliwia sterowanie prędkością układu hydraulicznego, co poprawia siłę uciągu przy niskich obrotach silnika napędowego i znacząco zmniejsza zużycie paliwa.
• EcoDig: System z trzema pompami, które przy niskich obrotach zwiększają ciśnienie. Efektem jest wzrost wydajności i redukcja zużycia paliwa podczas kopania o około 15%.
• PowerSlide: Specjalny napęd hydrauliczny pozwalający na przesuwanie tylnego zawieszenia koparki po prowadnicy.
• SRS (Suspension Resonance Suppression): Kompensator drgań tylnego urządzenia zawieszonego, zapobiegający wysypywaniu się ładunku z łyżki.

Dostępnych jest również wiele szybko wymienialnych osprzętów, takich jak łyżki, widły, młoty hydrauliczne, sprzęt wiertniczy czy frezy. Uniwersalna łyżka szczękowa „6 w 1” umożliwia kopiowanie, ładowanie, przesuwanie, chwytanie, wyrównywanie gruntu i zasypywanie rowów.

Charakterystyka silnika JCB 3CX

Koparko-ładowarka JCB 3CX standardowo wyposażona jest w silnik wysokoprężny Perkins 1004-40T o pojemności 4 litrów i 4 cylindrach. Układ napędowy osiąga moc maksymalną do 100 koni mechanicznych i moment obrotowy do 400 Nm nawet przy niskich obrotach, co przekłada się na minimalne zużycie paliwa przy zachowaniu wysokiej wydajności. W silniku zintegrowany jest filtr wody. Filtr oleju posiada zawór przeciwprądowy, zapewniający dłuższe utrzymanie czystości oleju i redukcję kosztów konserwacji. Filtr powietrza wyposażony jest w system automatycznego czyszczenia. Silnik posiada system podgrzewania o mocy 240 W, umożliwiający szybki start nawet w bardzo niskich temperaturach. Zastosowano skuteczny system chłodzenia i turbodoładowanie. Nowsze modele posiadają bardziej wydajny system spalania paliwa, eliminujący potrzebę stosowania filtra sadzy układu wydechowego i zmniejszający zużycie paliwa. Funkcja Torque Lock pozwala na zmniejszenie zużycia paliwa o 25% i zwiększenie prędkości jazdy o około 10%.

Konstrukcja i umiejscowienie silnika zapewniają szybki dostęp do wszystkich jego węzłów i agregatów, co ułatwia codzienną kontrolę, konserwację i naprawy.

Zasilanie elektryczne i systemy kontroli

Nominalne napięcie w sieci pokładowej JCB 3CX wynosi 12 V. Maszyna jest wyposażona w instalację elektryczną, specjalne złącza oraz tablicę z bezpiecznikami topikowymi. Zainstalowano akumulator o pojemności 115 A/h, który prawie nie wymaga konserwacji, oraz generator prądu przemiennego o mocy 75 A. Oświetlenie zapewnia 2 halogenowe reflektory drogowe, 4 przednie i 4 tylne regulowane reflektory oraz 2 tylne światła.

Przyrządy kontrolno-pomiarowe

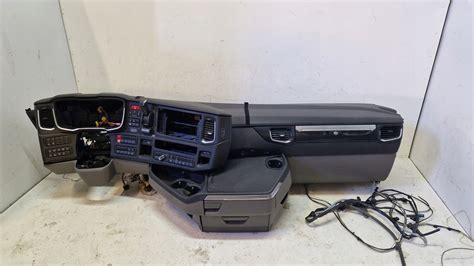

Na desce rozdzielczej znajdują się następujące przyrządy:

• Tachometr
• Czujnik i wskaźnik poziomu paliwa
• Czujnik i wskaźnik temperatury płynu chłodzącego
• Licznik motogodzin
• Zegar

Obecny jest również audiowizualny system sygnalizacji informujący o:

• Poziomie i ciśnieniu oleju w silniku
• Stanie skrzyni biegów
• Stanie akumulatora
• Stanie hamulca postojowego
• Stanie filtra powietrza
• Stanie generatora prądu przemiennego

Kabina operatora JCB 3CX

Kabina operatora JCB 3CX została zaprojektowana z myślą o komforcie i bezpieczeństwie. Kompaktowa budowa silnika i niewielka maska zapewniają doskonałą widoczność. Drzwi otwierają się z obu stron, co ułatwia wsiadanie i wysiadanie. Wielowarstwowe, wytrzymałe szkło zwiększa bezpieczeństwo. Tylną szybę kabiny można otworzyć, przesuwając ją pod dach. Kabina wyposażona jest w ogrzewanie i odmrażanie przedniej szyby oraz lusterek. Dobra izolacja akustyczna i antywibracyjna utrzymuje poziom hałasu wewnątrz poniżej 73 dB. Dostępne są systemy ogrzewania, klimatyzacja, radio i magnetofon z dwoma głośnikami. Fotel zamontowany jest na zawieszeniu pneumatycznym. Wygodne uchwyty sterujące w postaci joysticków obracają się wraz z fotelem, ułatwiając zmianę trybu pracy. System sterowania ręcznego umożliwia wybór schematu sterowania: JCB X+, SAE, ISO+.

Główne modyfikacje koparko-ładowarki JCB 3CX

Na rynku dostępne są różne modyfikacje koparko-ładowarki JCB 3CX, różniące się konfiguracją i możliwościami:

• 3CX: Standardowy model ze stałym ramieniem.
• 3CX Sitemaster: Wersja z ramieniem teleskopowym, zwiększająca maksymalną głębokość kopania do 5,5 m.
• 3CX Contractor: Najmocniejsza wersja z silnikiem wysokoprężnym z turbodoładowaniem, osiągająca moc 100 KM. Posiada teleskopowy wysięgnik.
• 3CX Super: Wyposażona w większe koła na przedniej osi i funkcję sterowania skrętem tylnych kół, co znacząco poprawia manewrowość.
• Pothole Master: Modyfikacja przeznaczona do naprawy dróg, wyposażona we frezarkę i łyżkę ze szczotką.

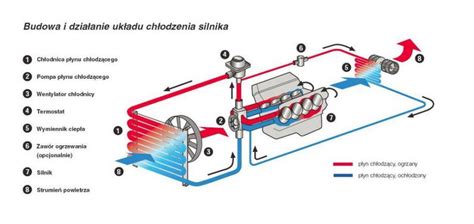

Problemy z temperaturą silnika i systemem chłodzenia - diagnostyka i rozwiązania

Operatorzy koparko-ładowarek JCB, podobnie jak w przypadku innych maszyn, mogą napotkać problemy z nieprawidłowymi wskazaniami temperatury silnika lub innymi usterkami systemu chłodzenia. Poniżej przedstawiono potencjalne przyczyny i metody diagnostyki.

Wahania temperatury i uszkodzony czujnik

Czasami operatorzy zgłaszają problemy z wahającą się temperaturą silnika, która "skacze" do czerwonego pola, a następnie wraca do normy. Głównymi przyczynami mogą być:

• Uszkodzony czujnik temperatury: Jest to najczęstsza przyczyna niestabilnych wskazań.
• Problemy z połączeniami elektrycznymi: Korozja lub przetarcie wiązki elektrycznej prowadzącej do czujnika.
• Uszkodzony termostat: Może powodować gwałtowne wahania temperatury.

Metody diagnostyki problemów z czujnikiem temperatury:

W przypadku problemów z temperaturą, zaleca się następujące kroki:

1. Sprawdzenie czujnika temperatury: Jeśli temperatura "skacze" w sposób niekontrolowany, problemem mogą być połączenia elektryczne. Można spróbować podłączyć przewód do czujnika bezpośrednio do masy lub przez rezystor, a następnie pojeździć po nierównościach. Jeśli wskazania się ustabilizują, czujnik prawdopodobnie wymaga wymiany.
2. Inspekcja wiązki elektrycznej: Częstym miejscem uszkodzenia wiązki jest peszel w okolicach termostatu lub pompy wtryskowej. Kable mogą ocierać się o elementy silnika, prowadząc do zwarcia i fałszywych wskazań temperatury. Należy dokładnie sprawdzić stan przewodów w typowych miejscach przetarć, takich jak okolice rurki pierwszego wtrysku.
3. Kontrola termostatu: Jeśli skoki temperatury są bardzo gwałtowne, warto sprawdzić działanie termostatu.

Uszkodzony czujnik może podawać błędne informacje, co skutkuje brakiem aktywacji sygnałów ostrzegawczych lub wejściem silnika w tryb awaryjny.

Problemy z kontrolką płynu chłodniczego i awaria jazdy

W niektórych przypadkach, np. w ładowarce JCB 408 (problemy mogą być analogiczne również w modelu 3CX), po dolaniu oleju silnikowego lub bez wyraźnej przyczyny, może zapalić się kontrolka sygnalizująca problem z płynem chłodniczym. Może ona mrugać, podczas gdy rzeczywisty poziom płynu i temperatura są prawidłowe. Taka sytuacja często bywa powiązana z jednoczesną awarią jazdy maszyny.

Możliwe przyczyny i rozwiązania:

• Zwarcie w wiązce elektrycznej: Jeśli kontrolka płynu chłodzącego mruga przy niskiej temperaturze płynu od momentu odpalenia maszyny, najprawdopodobniej wskazuje to na zwarcie w instalacji elektrycznej, a nie na rzeczywiste przegrzanie. Kabel dotykający masy może powodować takie fałszywe wskazania. Należy dokładnie przeszukać wiązkę elektryczną, zwłaszcza w miejscach narażonych na przetarcia, np. w głównej wiązce wychodzącej z kabiny pod przednim kokpitem lub w okolicy czujnika powietrza.
• Czujnik poziomu płynu chłodniczego: Jeśli kontrolka sygnalizuje problem z płynem, a czujnik temperatury jest sprawny, warto sprawdzić czujnik poziomu płynu. Można spróbować uzupełnić płyn w zbiorniczku wyrównawczym. Jeśli to nie pomoże, odpięcie czujnika poziomu płynu (który często znajduje się na wężu ze zbiorniczka wody, mniej więcej na środku) powinno spowodować zgaśnięcie kontrolki. Jeżeli po odpięciu czujnika kontrolka nadal się świeci, może to wskazywać na zwarcie w wiązce, a nie na uszkodzenie samego czujnika.
• Problem z jazdą a przycisk wysprzęglający (sprzęgło): Brak jazdy, zwłaszcza po wcześniejszej wymianie przełącznika jazdy, może być związany z usterką przycisku wysprzęglającego (sprzęgła) na dźwigni zmiany biegów. Problemy z tym przyciskiem mogą blokować jazdę i potencjalnie wpływać na rozruch. W jednym z przypadków, po odczepieniu kabli z przycisku wysprzęglika na dźwigni skrzyni, kilkukrotnym ich pozłączaniu i poruszeniu kablem, jazda powróciła, co potwierdziło, że sam przełącznik jazdy był sprawny, a problem tkwił w obwodzie sprzęgła.

Czujnik zimnego startu (KSB)

Warto również wspomnieć o osobnym czujniku temperatury płynu chłodniczego, będącym kluczowym elementem układu zimnego startu (KSB - Kaltstartbeschleuniger). Jego zadaniem jest monitorowanie temperatury silnika i, gdy jest ona niska, wysłanie sygnału do pompy wtryskowej w celu przyspieszenia kąta wtrysku i zwiększenia dawki paliwa. Kompatybilne silniki to m.in. Perkins (seria 1000, np. 2CX, 3CX, 4CX z silnikami Perkins, produkowane przed ok. rokiem 2005). Ten czujnik wysyła sygnał tylko do pompy wtryskowej.

Problemy z tym czujnikiem mogą objawiać się ciężkim odpalaniem silnika na zimno. Najprostszą metodą sprawdzenia jest pomiar jego rezystancji (oporności) za pomocą multimetru: na zimnym silniku oporność powinna być wysoka, a w miarę rozgrzewania powinna maleć.

Przy wymianie czujnika temperatury, warto sprawdzić stan płynu chłodniczego, ponieważ problemy z czujnikiem mogą wynikać z zanieczyszczonego układu chłodzenia.
