Brak reakcji ładowarki na pedał gazu to poważny problem, który skutecznie uniemożliwia lub utrudnia poruszanie się maszyną. Awaria taka, występująca w trakcie jazdy, może być bardzo niebezpieczna. Zrozumienie przyczyn i metody diagnostyki jest kluczowe dla szybkiego przywrócenia pełnej sprawności urządzenia. Poniższa artykuł przedstawia najczęstsze powody tego typu usterki w ładowarkach, w tym w modelach Weidemann.
Ewolucja i działanie pedału gazu
W starszych pojazdach, w tym niektórych maszynach roboczych, stosowano proste rozwiązanie mechaniczne - stalową linkę w otoczce z gumy, tak zwaną linkę Bowdena (albo cięgno Bowdena). Łączyła ona pedał gazu z przepustnicą, a jej ruch przekładał się bezpośrednio na otwarcie przepustnicy. Linki gazu były jednak awaryjne i zajmowały miejsce pod maską, co wymagało odpowiedniego ich poprowadzenia.

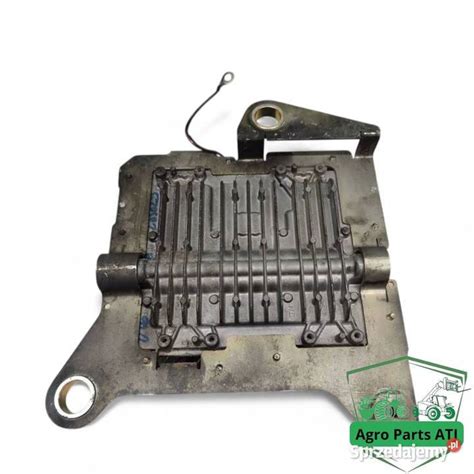

W nowszych maszynach i samochodach, stalowa linka została zastąpiona przez czujnik położenia pedału gazu (nazywany także potencjometrem pedału gazu). Czujnik ten zamontowany jest pod pedałem gazu lub tuż obok. Ruch pedału gazu (naciśnięcie lub puszczenie pedału) wywołuje zmiany napięcia w czujniku. Zmiany te są przesyłane za pomocą przewodu zasilająco-sygnałowego do sterownika silnika (komputera silnika), który analizuje dane i odpowiednio steruje pracą jednostki napędowej. Najczęściej stosuje się czujniki bezdotykowe, które wykorzystują zjawisko indukcji elektromagnetycznej, czyli wzbudzenia pola magnetycznego w elemencie czujnika poprzez ruch innego elementu.
Główne przyczyny braku reakcji na pedał gazu w ładowarce
Jeżeli połączenie między przepustnicą a pedałem gazu oraz przestrzeń między pedałem gazu a podłogą nie jest zablokowana przez niepożądane obiekty, problem z brakiem reakcji na gaz wynikać będzie z braku możliwości swobodnego sterowania elementami wykonawczymi.
Awaria czujnika położenia pedału gazu
Usterka lub uszkodzenie czujnika położenia pedału gazu najczęściej powoduje brak reakcji na pedał gazu. Do uszkodzenia czujnika może dojść na przykład, gdy operator stosuje wobec niego środki chemiczne, np. próbując za pomocą smaru wyeliminować problem ze skrzypiącym pedałem gazu. Nowy czujnik położenia pedału gazu nie jest tani, a w sprzedaży najczęściej oferowane są kompletne zblokowane zestawy, które składają się z całego pedału gazu wraz z zamontowanym czujnikiem. Zdecydowanie ułatwia to wymianę, ale podwyższa cenę. Naprawy można dokonać jedynie w sytuacji, gdy uszkodzony jest przewód.
Problemy z układem hydraulicznym i napędowym
W ładowarkach, zwłaszcza tych z napędem hydrostatycznym, problem z brakiem reakcji na gaz może być ściśle związany z układem hydraulicznym. Jeśli ładowarka ma napęd jazdy realizowany przez pompę tłoczkową Linde BPV50 i silnik hydrauliczny, warto zwrócić uwagę na stan tej pompy. Jest ona bardzo wrażliwa na jakość oleju. Jeśli problem z jazdą do przodu i do tyłu występuje, to właśnie pompa może być przyczyną problemu.
Sterownik może zwracać błąd uszkodzonego obwodu sterowania jazdą. Obwód sterowania jazdą to zazwyczaj dwie cewki, sterowane proporcjonalnie ze sterownika w zależności od prędkości obrotowej silnika - im wyższe obroty, tym większe natężenie prądu na cewki, co przekłada się na szybszą jazdę. Koledzy, sądząc po oryginalnym schemacie, dwa zawory (SV Low Speed i SV High Speed) służą do załączania małego lub dużego przepływu z pompy (załączanie i przełączanie na podstawie sygnału z pedału nożnego/potencjometru oraz czujnika obrotu wału). Kierunek jazdy jest natomiast realizowany przez inne elementy, np. RL20 i RL21.
Niekiedy problemem są słabe hydromotory. W ładowarkach, takich jak Hoftrac 912DM czy Weidemann, operatorzy zgłaszają, że maszyna nie buksuje kołami przy przeszkodzie lub ma problem z podjazdem pod lekki pagórek z załadowaną łyżką. Na hydromotorach zazwyczaj nie ma regulacji, co sugeruje, że przyczyną może być nieprawidłowe podłączenie pomp (np. pompy od podnoszenia i od jazdy).
Specyfika pedału "inching" w ładowarkach
W wielu ładowarkach, oprócz głównego pedału gazu, występuje także pedał znajdujący się po lewej stronie kolumny kierowniczej. Działa on podobnie jak sprzęgło w samochodzie, pozwalając na zwiększenie obrotów silnika w celu zwiększenia prędkości podnoszenia/wysuwania siłowników hydraulicznych, nie zwiększając tym samym siły uciągu kół. Jest to przydatne do precyzyjnego manewrowania. Jeśli od tego pedału jest urwana linka, która powinna dochodzić do jakiegoś zaworu znajdującego się w pompie jezdnej napędu hydrostatycznego, może to wpływać na ogólne działanie maszyny i jej reakcję na gaz. Warto dodać, że w zależności od wersji ładowarki i zastosowanych pomp/silników napędu hydrostatycznego, funkcje wspomnianego pedału mogą się nieco różnić.
Uszkodzenia mechaniczne i elektroniczne
Oprócz wyżej wymienionych, inne przyczyny braku reakcji na gaz mogą obejmować:
- Zablokowana przepustnica - mechaniczne uniemożliwienie jej swobodnego ruchu (jeśli ładowarka posiada przepustnicę sterowaną mechanicznie).
- Uszkodzona linka gazu - w starszych modelach lub tych, które wciąż korzystają z mechanicznego połączenia.
- Uszkodzona sprężyna powrotna gazu - pedał gazu nie wraca do pozycji neutralnej.
- Problemy z wiązką przewodów - uszkodzona izolacja, przerwanie kabla sygnałowego lub zasilającego czujnik.
- Błędy sterownika (ECU) - wewnętrzna usterka komputera silnika lub błędy oprogramowania.
Diagnostyka i potencjalne rozwiązania
Diagnostyka problemu z brakiem reakcji na pedał gazu powinna rozpocząć się od podstawowych kroków:
- Wizualna inspekcja: Upewnij się, że nie ma fizycznych przeszkód blokujących ruch pedału gazu. Sprawdź stan linki gazu (jeśli występuje) oraz sprężyny powrotnej.
- Diagnostyka komputerowa: Awarię czujnika lub inne błędy elektroniczne można wykryć poprzez podłączenie urządzenia diagnostycznego do złącza diagnostycznego (np. OBD2, jeśli jest dostępne lub dedykowane złącze producenta). Należy odczytać odpowiednie kody błędów z ECU. Upewnij się, że nie ma aktywnych kodów błędów związanych z układem wtryskowym lub układem napędu.
- Sprawdzenie czujnika położenia pedału gazu: Zaleca się sprawdzenie podłączeń oraz ewentualnych błędów w systemie. Jeśli po odłączeniu pedału gazu po odpaleniu silnika po 10 sekundach za każdym razem zapala się błąd i piszczy, jest duże prawdopodobieństwo, że problem leży w pedale gazu lub jego wiązce. W tym przypadku konieczna jest jego wymiana, najczęściej w postaci kompletnego zestawu z pedałem.
- Weryfikacja układu hydraulicznego: W przypadku ładowarek hydrostatycznych należy sprawdzić jakość oleju, stan pompy tłoczkowej (np. Linde BPV50) oraz działanie zaworów sterujących przepływem z pompy (SV Low Speed, SV High Speed) i kierunkiem jazdy. Należy też zweryfikować stan cewek sterujących obwodem jazdy.
- Sprawdzenie przepustnicy: Chociaż w niektórych silnikach układy elektronicznej przepustnicy (ETC) są mniej powszechne, warto sprawdzić jej stan i funkcjonowanie.
W przypadku skomplikowanych problemów lub braku odpowiedniego sprzętu diagnostycznego, zawsze zaleca się skonsultowanie się z warsztatem wyposażonym w sprzęt diagnostyczny, który odczyta błędy z ECU i sprawdzi stan czujników i innych komponentów.
Objawy uszkodzonego czujnika położenia pedału przyspieszenia (Dowiedz się, jak działa i dlaczego ulega awarii)

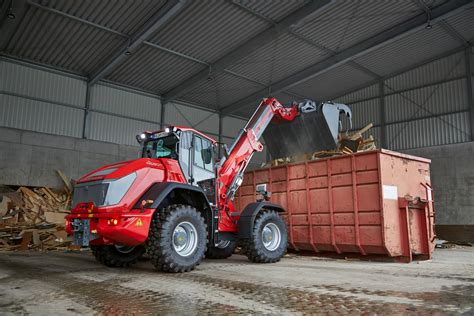

Specyfika ładowarek Weidemann (i podobnych)
Użytkownicy ładowarek Weidemann (np. model 6025) oraz podobnych (jak Hoftrac 912DM) często zgłaszają problemy z prędkością i siłą uciągu. Maszyny te mogą jeździć bardzo wolno (np. maksymalnie 5 km/h na całym gazie) lub nie wykazywać wystarczającej siły do pokonania nawet niewielkich przeszkód. Wiele modeli posiada dwa biegi: wolny (do podnoszenia) i szybki (na którym podnoszenie jest ograniczone lub niemożliwe, chyba że jednocześnie wciśnie się pedał jazdy do przodu i podnoszenia). Na wolnym biegu, nawet mała góreczka może być problemem bez wciśnięcia gazu.
Próby regulacji śrubką przy pedale jazdy przód/tył często nie przynoszą efektów, podobnie jak brak regulacji na hydromotorach. W takich sytuacjach, jedną z hipotez jest nieprawidłowe podłączenie pomp - tej od podnoszenia i tej od jazdy. Sprawdzenie i ewentualna zamiana węży może być jednym z kroków diagnostycznych, choć wymaga to dogłębnej wiedzy o układzie hydraulicznym danej maszyny.
