Zmiana kierunku obrotów wentylatora, szczególnie w maszynach przemysłowych takich jak ładowarki XCMG, może wydawać się prozaiczną sprawą, jednak w praktyce bywa źródłem wielu pytań i niepewności. Kluczowe jest zrozumienie budowy wentylatora oraz potencjalnych konsekwencji niewłaściwej modyfikacji.
Podstawowe Zasady Działania Wentylatorów
Wentylatory na Prąd Stały (DC) 12V i Polaryzacja
W przypadku prostych silników wentylatorów na prąd stały 12V, które nie posiadają rozbudowanej elektroniki sterującej, zmiana kierunku obrotów jest możliwa poprzez odwrócenie polaryzacji zasilania. Oznacza to zamianę przewodów plus i minus. Jednak wentylatory stosowane w bardziej zaawansowanych systemach, w tym często w wentylatorach komputerowych lub w maszynach, często posiadają zintegrowane układy elektroniczne lub kondensatory elektrolityczne. Elementy te uniemożliwiają zmianę kierunku obrotów przez samą zmianę polaryzacji, a próba takiego podłączenia może spowodować uszkodzenie wentylatora, zwłaszcza w modelach bez odpowiednich zabezpieczeń.

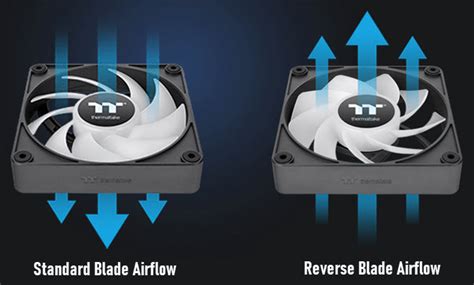

Znaczenie Profilowania Łopatek Wentylatora
Nie zawsze da się zmienić kierunek pracy wentylatora, ponieważ łopatki wentylatora są profilowane w jedną stronę. Oznacza to, że większość wentylatorów może efektywnie pracować tylko w jednym kierunku. Profil łopatek jest zaprojektowany do optymalnego przepływu powietrza w określonym kierunku, co dodatkowo ogranicza możliwość odwrócenia przepływu powietrza poprzez samą zmianę obrotów silnika. Zmiana kierunku obrotów w takim wentylatorze przyczyni się do znacznej utraty wydajności, ponieważ wentylator będzie "pchał" powietrze mniej efektywnie.
Fizyczne Odwrócenie Wentylatora na Radiatorze
Jednym z najprostszych i często najskuteczniejszych rozwiązań jest fizyczne odwrócenie wentylatora na radiatorze. To rozwiązanie zmienia kierunek przepływu powietrza bez ingerencji w elektronikę wentylatora czy silnika. Użytkownicy potwierdzają, że często wystarczy odkręcić wentylator od radiatora i przykręcić go inaczej. W ten sposób, wentylator, który wcześniej wdmuchiwał powietrze na żebra radiatora, po odwróceniu będzie wyciągał powietrze spomiędzy żeber. Jest to szczególnie przydatne, gdy celem jest zmiana kierunku zasysania powietrza, np. aby wentylator pobierał powietrze z zewnątrz, a nie z wnętrza obudowy lub komory silnika. Jak często bywa, najprostsze rozwiązania są najtrudniejsze do zauważenia.

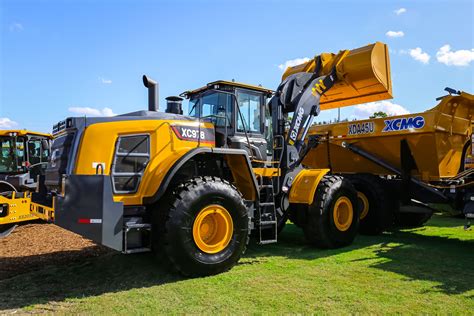

Zmiana Kierunku Pracy Wentylatora w Ładowarkach XCMG
Diagnostyka i Potencjalne Rozwiązania Elektryczne
W kontekście ładowarek XCMG, kwestia zmiany kierunku pracy wentylatora chłodnicy może być bardziej złożona ze względu na specyfikę instalacji elektrycznej maszyn przemysłowych. Jeden z użytkowników wskazał, że serwis poradził, aby "przełożyć dwa przewody i działa". Jest to kluczowa informacja, która sugeruje, że w niektórych modelach XCMG zmiana kierunku może być osiągnięta poprzez modyfikację połączeń elektrycznych, prawdopodobnie w obwodzie silnika wentylatora.
W dyskusjach technicznych poruszono możliwość zamiany przewodów (np. brązowego i niebieskiego), a także kwestie podłączenia kondensatora. Ważne jest, aby dokładnie sprawdzić, ile przewodów wychodzi z silnika i jak są połączone. Należy pamiętać, że kolory przewodów w silnikach przemysłowych mogą nie być standardowe. Jeśli silnik ma uzwojenia o różnej rezystancji i trzy wyprowadzenia, to zmiana połączenia przewodów może wpłynąć na kierunek obrotów.
Ostrzeżenia i Ryzyka
Niewłaściwa ingerencja w układ elektryczny może prowadzić do zwarcia lub uszkodzenia wentylatora, a nawet całej instalacji elektrycznej maszyny. Ponadto, jak wspomniano, jeśli uzwojenie rozruchowe ma większą rezystancję, nie może służyć jako główne. W dyskusji podkreślono, że zmiana połączeń w ten sposób "pewnie się da, ale podnieś ten kondensator i kostkę bo nic a nic nie widać ile przewodów wychodzi z silnika i jak połączonych". Zalecana jest ostrożność i, jeśli to możliwe, konsultacja z serwisem lub osobą posiadającą odpowiednie kwalifikacje.
Basics of Electrical Panel Cooling System
Podsumowanie i Wskazówki
- Przed podjęciem jakichkolwiek działań, zawsze sprawdź, czy wentylator nie posiada zintegrowanej elektroniki, która uniemożliwia zmianę kierunku obrotów.
- Weź pod uwagę profilowanie łopatek wentylatora - zmiana kierunku obrotów może znacząco obniżyć jego wydajność.
- Najbezpieczniejszą metodą zmiany kierunku przepływu powietrza jest fizyczne odwrócenie wentylatora na radiatorze, jeśli jest to możliwe konstrukcyjnie.
- W przypadku konieczności ingerencji w okablowanie, zawsze postępuj zgodnie z zaleceniami producenta lub serwisu. Upewnij się, że nie dojdzie do zwarcia i że wszystkie połączenia są prawidłowe.
- Pamiętaj, że w maszynach przemysłowych kolory kabli mogą odbiegać od standardowych.
