Żurawie HIAB, znane ze swojej niezawodności i wydajności, są wyposażone w zaawansowane systemy sterowania, które monitorują ich pracę. W przypadku wystąpienia nieprawidłowości, systemy te sygnalizują problemy za pomocą lampek kontrolnych oraz kodów błędów wyświetlanych na panelu sterującym. Zrozumienie tych sygnałów jest kluczowe dla szybkiej diagnozy i usunięcia usterki, minimalizując przestoje w pracy.
Ogólne Wskaźniki Problemu: Czerwona Kontrolka

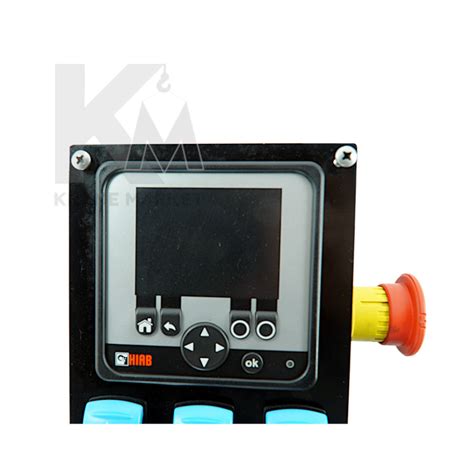

Jednym z najczęstszych sygnałów wskazujących na problem w żurawiu HIAB jest zapalona lub migająca czerwona dioda, często umieszczona w centralnym punkcie panelu sterowania, np. w trójkącie. Jej obecność zazwyczaj oznacza, że system wykrył usterkę i zablokował możliwość wykonywania ruchów roboczych żurawia.
- W wielu przypadkach po włączeniu żurawia czerwona dioda na środku nie gaśnie, co skutkuje całkowitym brakiem działania żurawia. Podłączenie pilota również nie przynosi rezultatu.
- Migająca czerwona dioda w trójkącie sygnalizuje błąd i uniemożliwia operowanie żurawiem, szczególnie zdalnie.
- Zdarza się, że problem zniknie, a dioda zgaśnie po delikatnym poruszaniu dźwigniami lub przewodami, co może wskazywać na luźne połączenia lub uszkodzenia mechaniczne.
Systemy Sterowania i Wyświetlanie Błędów
Żurawie HIAB wykorzystują różne systemy sterowania, takie jak MiniSpace, Space, Space 3000/4000/5000/6000. Na wyświetlaczach tych sterowników pojawiają się liczby jedno- lub dwucyfrowe, które są kodami błędów.
Ważne jest, aby zwrócić uwagę na sposób wyświetlania błędów:
- Liczba z kropką w prawym dolnym rogu na wyświetlaczu wskazuje na liczbę błędów w systemie, a nie na konkretny numer usterki.
- W przypadku systemów MiniSpace, podczas włączania wyświetlacz może pokazać „1.”, a następnie przejść w „2.” po nieudanym teście. Po podłączeniu pilota mogą pojawić się również cyfry „3.” i „4.”.
Najczęściej Spotykane Kody Błędów i Ich Znaczenie
Zrozumienie konkretnych kodów błędów jest kluczowe do skutecznej diagnozy:
Kody Błędów 1 i 2 (System MiniSpace)
Jeśli w systemie MiniSpace pojawia się błąd „1.”, a następnie „2.”, zazwyczaj oznacza to przerwę lub zwarcie w obwodzie głównego elektrozaworu. W praktyce może to wskazywać na uszkodzenie cewki na zaworze (zazwyczaj znajdującej się za manetkami na głównym rozdzielaczu). Aby to sprawdzić, należy wypiąć cewkę i zmierzyć jej rezystancję. Prawidłowa wartość rezystancji powinna mieścić się w przedziale 20-100 Ohm.
Kod Błędu 36: Położenie Manetek Sterujących
Kod 36 informuje, że manetki sterujące nie są w położeniu neutralnym (nie są wyśrodkowane). W takiej sytuacji zaleca się najpierw sprawdzić, czy manetki swobodnie się poruszają, a następnie przed uruchomieniem systemu, delikatnie poruszyć każdą z nich osobno.
- Problem z kodem 36 może wiązać się z potrzebą kalibracji czujników manetek. Kalibracja jest wymagana po każdym demontażu i ponownym montażu czujników i może być przeprowadzona wyłącznie przy użyciu dedykowanego urządzenia diagnostycznego (interfejs diagnostyczny HIAB ze specjalistycznym oprogramowaniem, dostępny w autoryzowanych centrach serwisowych).
- W przypadku utrzymywania się błędu, mimo sprawdzenia położenia manetek, może to wskazywać na uszkodzony czujnik położenia (Pool sensor).
- Zdarza się, że przed pojawieniem się błędu 36, krótko mrugnie kod 12.
Kod Błędu 40: Czujnik na Wysięgniku (Bocianie)
Błąd 40 często wskazuje na problem z czujnikiem na bocianie (wysięgniku), np. związanym z koszem. Może to być zbyt niski lub zbyt wysoki sygnał z czujnika, co sugeruje przerwę w obwodzie. Warto sprawdzić, czy żuraw posiada przełącznik pomiędzy normalną pracą a pracą z koszem i spróbować go zlokalizować w okolicach panelu sterująco-kontrolnego.
- Częstą przyczyną tego błędu jest uszkodzony kabel sterowania z kosza, np. przerwana żyła w kablu powodująca sporadyczny styk.
Kod Błędu 49: Przypomnienie Serwisowe
Kod 49 zazwyczaj nie jest krytycznym błędem, lecz przypomnieniem o serwisie. Nie należy się nim zbytnio przejmować, ale warto zaplanować przegląd techniczny żurawia.
Kod Błędu 50: Utrata Prędkości i Mocy
W przypadku żurawia HIAB 245 E-7 ze sterownikiem SPACE 5000, kod 50 może pojawić się, gdy podczas próby złożenia żurawia w konfiguracji „Z” (lub innych określonych położeniach ramion) znacząco traci prędkość i moc, a czerwona dioda w środku trójkąta na sterowniku miga. Dokładne znaczenie tego kodu jest często trudne do uzyskania poza autoryzowanymi serwisami HIAB.
Kody Błędów 014 i 108 (HIAB XS 144)
W żurawiu HIAB XS 144 (np. z systemem Space 4000) po dłuższym okresie nieużywania mogą pojawić się błędy takie jak 014 i 108. Kod 014 często odnosi się do czujnika na drugim wysuwie. Znaczenie kodu 108 bywa trudne do zlokalizowania bez dostępu do pełnej dokumentacji serwisowej HIAB.
Typowe Problemy i Rozwiązania
Wiele usterek związanych z działaniem żurawi HIAB i pojawianiem się błędów ma swoje korzenie w prostych problemach elektrycznych lub mechanicznych:
- Luźne lub uszkodzone przewody: Jeśli czerwona kontrolka nie gaśnie, warto delikatnie poruszać każdą dźwignią (góra/dół) i obserwować, czy kontrolka zgaśnie. Jeżeli to nie pomoże, należy sprawdzić przewody pod kątem przetarć lub zaśniedziałych styków. Usterki mogą być sporadyczne, np. z powodu przerwanego kabla sterowania.
- Czujniki położenia manetek: Uszkodzony czujnik położenia manetek jest częstą przyczyną problemów. Warto sprawdzić napięcie między odpowiednimi pinami w głównej skrzynce (powinno wynosić około 2,5V dla prawidłowej funkcji). Mechanicy często naprawiają problem poprzez dokręcanie "pręcików" w czujnikach.
- Problemy z wtyczkami: Wyrobione wtyczki lub gniazda, zwłaszcza w systemach sterowania zdalnego, mogą powodować niestabilny styk i sporadyczne przerwy w działaniu.
- Uszczelnienie suwaka siłownika: W przypadku problemów z ruchem, należy sprawdzić uszczelnienie dolnego suwaka głównego siłownika pod kątem zużycia. Suwak powinien poruszać się gładko, bez zacięć, i zawsze wracać do pozycji neutralnej po puszczeniu dźwigni.
Regularna konserwacja i sprawdzanie połączeń elektrycznych może zapobiec wielu problemom. W przypadku skomplikowanych usterek lub konieczności kalibracji, zawsze zaleca się skorzystanie z usług autoryzowanego serwisu HIAB.
