Przeskoczenie łańcucha rozrządu w rozrzutniku: przyczyny, objawy i naprawa

Zapewnienie prawidłowego działania układu rozrządu jest kluczowe dla bezawaryjnej pracy silnika. Problemy z łańcuchem rozrządu, choć teoretycznie uważanym za „dożywotni”, mogą prowadzić do poważnych uszkodzeń i wysokich kosztów napraw. Niniejszy artykuł szczegółowo omawia przyczyny, objawy i metody naprawy przeskakującego łańcucha rozrządu.

Czym jest układ rozrządu i jego rola?

Układ rozrządu to zespół elementów, który odpowiada za synchronizację otwierania i zamykania zaworów dolotowych i wylotowych z ruchem tłoków w cylindrach. Precyzyjne przekazywanie napędu między wałem korbowym a wałkiem (lub wałkami) rozrządu jest niezwykle ważne. Zawory muszą otwierać się i zamykać w określonym momencie, przy odpowiednim położeniu tłoka w danym cylindrze.

Do tego celu stosowane są specjalne znaki naniesione na blok silnika, a także na paski i łańcuchy rozrządu. Paski rozrządu mają specjalne ząbki, tak samo jak współpracujące z nimi koła. Łańcuchy mają ściśle określone oczka, a współpracują z nimi odpowiednio dobrane koła zębate.

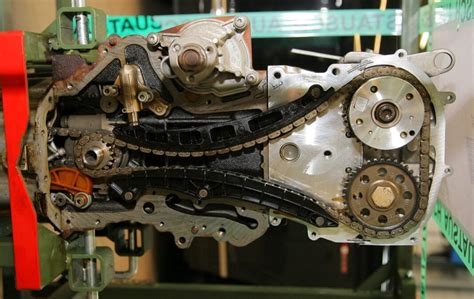

Pasek a łańcuch rozrządu: różnice i trwałość

Istotne jest rozróżnienie między paskiem a łańcuchem rozrządu. W zależności od modelu samochodu i jego silnika, wykorzystać można jeden z tych dwóch elementów.

• Pasek rozrządu: Jest gumowy, wymaga wymiany co około 80 000-100 000 km, ale jest tańszy w zakupie i naprawie. Jego żywotność jest określona, zazwyczaj wynosi kilkadziesiąt do stu kilkudziesięciu tysięcy kilometrów. Potem trzeba go bezwzględnie wymienić, bo jak pęknie, to silnik może się poważnie uszkodzić.
• Łańcuch rozrządu: Powinien teoretycznie wytrzymać całe życie silnika, ale to tylko teoria. W praktyce też potrafi sprawić problemy i jest droższy w zakupie oraz w przypadku uszkodzenia, należy liczyć się z większymi kosztami niż w przypadku paska.

„Dożywotni” lub „bezobsługowy” łańcuch rozrządu, znany z ogłoszeń, to mit. Przy odpowiednim i terminowym serwisie samochodu rozrząd na łańcuchu jest rozwiązaniem trwałym i bezpieczniejszym od paska. Niestety, kupując używane auto, trudno zweryfikować, czy poprzedni właściciel dbał o to, aby utrzymać łańcuch w dobrej kondycji.

Co oznacza przeskoczenie lub przestawienie rozrządu?

Przestawiony rozrząd to sytuacja, gdy synchronizacja między ruchem tłoków a otwieraniem/zamykaniem zaworów zostaje zakłócona z powodu przemieszczenia paska lub łańcucha, co może prowadzić do kolizji elementów silnika.

To, że łańcuch się przeskoczył, oznacza, że stracił prawidłowe ustawienie względem wału korbowego i wałków rozrządu. Mówiąc prościej, „zgubił” synchronizację pracy zaworów i tłoków. Nawet minimalne przesunięcie potrafi spowodować poważne uszkodzenia.

Niezależnie od wykorzystanego elementu, możliwe jest przestawienie rozrządu o 2 ząbki (przy łańcuchu mówi się o oczkach) lub czasami nawet o 180 stopni (jest to sytuacja skrajna, wtedy samochód zwykle nie odpali).

Główne przyczyny przeskakiwania łańcucha rozrządu

Przestawienie rozrządu może być powodowane przez wiele czynników:

1. Niewłaściwe napięcie łańcucha i zużycie napinacza

Najczęstsza przyczyna to niewłaściwe napięcie łańcucha, za które odpowiada napinacz. Może być hydrauliczny (działa pod ciśnieniem oleju) albo mechaniczny. Jeśli napinacz jest zużyty, olej ma niskie ciśnienie albo po prostu jest go za mało, napinacz nie będzie działał prawidłowo. Łańcuch stanie się luźny i wtedy o przeskoczenie bardzo łatwo.

Zużyty napinacz z czasem doprowadzi do rozciągnięcia łańcucha, co początkowo będzie skutkować hałasem. Problemy z napinaczem często pojawiają się w samochodach używanych intensywnie w mieście. Zdarza się to na przykład, gdy wadliwie działający napinacz korzystający z oleju silnikowego nie jest w stanie naciągnąć łańcucha rozrządu na zimno, przy gęstym oleju.

2. Zużyte elementy napędu

Łańcuch ślizga się po prowadnicach i kołach zębatych. Jeśli te elementy są wytarte, łańcuch ma większy luz i łatwiej mu przeskoczyć. Prowadnice potrafią się wykruszać, a zęby na kołach zębatych wycierać. Wtedy nawet sprawny napinacz może nie dać rady utrzymać łańcucha we właściwej pozycji.

• Koła zębate i wariatory faz: Koła zębate są trwałymi elementami, ale w przypadku, gdy przesuwa się po nich wyciągnięty łańcuch, ich zęby się wycierają. Czasem mogą ulec awarii lub zużyciu nastawniki faz rozrządu.
• Prowadnice: Są wykonane z odpornych na zużycie tworzyw, którymi łańcuch przemieszcza się między kołami zębatymi. Duży przebieg auta może skutkować ich wytarciem, co utrudnia odpowiednią pracę napędu.

3. Błędy serwisowe i montażowe

Jeśli ktoś przy wymianie łańcucha albo innych elementów silnika źle go założył, ominął jakiś element, albo nie dokręcił czegoś jak należy, to problem murowany. Szczególnie uważać trzeba przy ustawianiu punktów, czyli „na znaki”. Nieumiejętne montowanie lub regulacja paska lub łańcucha mogą sprawić jego przeskoczenie. Przy serwisie powinno się także zostawić luz podczas montażu.

Uruchamianie auta z rozładowanym akumulatorem poprzez holowanie albo pchanie również może przyczynić się do przeskoczenia łańcucha.

4. Niepoprawna częstotliwość serwisu oleju i smarowanie

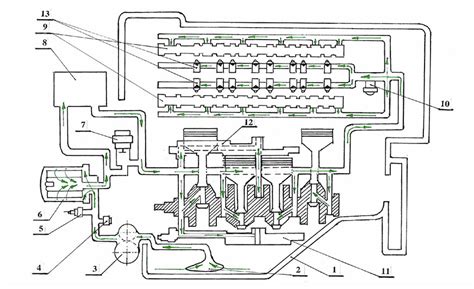

Łańcuch rozrządu, podobnie jak inne elementy silnika, potrzebuje właściwego smarowania. Jeśli masz za mało oleju, ciśnienie jest niskie, albo olej jest stary i stracił swoje właściwości, łańcuch i jego elementy będą się szybciej zużywać. Napinacz hydrauliczny też nie będzie działał prawidłowo.

Zbyt rzadkie wymiany oleju prowadzą do zanieczyszczeń i braku odpowiedniego smarowania, co może powodować przedwczesne zużycie napinaczy oraz łańcucha rozrządu. Niewłaściwy serwis olejowy czy kiepskie materiały użyte do produkcji napędu skutkują jego przyspieszonym zużyciem.

5. Uszkodzenie łożyska

Jeśli łożyska w mechanizmach rozrządu (np. wałkach lub rolkach prowadzących) ulegną zużyciu, może dojść do luzów i przesunięcia paska lub łańcucha.

6. Wady fabryczne

W niektórych modelach wady łańcuchów wychodziły na jaw już w okresie gwarancyjnym. Powszechnie znanymi przykładami silników ze słabymi rozrządami są 1.6 VTI/THP (PSA, BMW), diesle N47 (BMW) czy 1.2/1.4 TSI z rodziny EA111 (grupa VW).

Objawy przeskoczenia lub przestawienia rozrządu

Objawy przestawionego rozrządu są dosyć powszechne, co nie oznacza jednak, że przy ich zauważeniu problem jest koniecznie z tym układem. Mogą one świadczyć o szeregu innych problemów. Jeśli dostrzeżesz kilka z nich jednocześnie, to może to być dobrym wyznacznikiem przeskoczenia rozrządu.

1. Nietypowe dźwięki z silnika

Wspomniane wcześniej grzechotanie na zimnym silniku to pierwszy, bardzo ważny sygnał. Potem może pojawić się nierówna praca silnika, szczególnie na wolnych obrotach.

• Grzechotanie: Zwykle oznacza zużycie napinacza łańcucha lub nadmierny luz w samym łańcuchu. Może to prowadzić do utraty precyzyjnego ustawienia i zwiększenia zużycia elementów układu.
• Stukanie: Może oznaczać, że łańcuch rozrządu jest zbyt luźny lub że napinacz nie działa prawidłowo.
• Dzwonienie: Najczęściej wskazuje na problem z napięciem łańcucha lub uszkodzenie ogniw.

Często słychać to jako charakterystyczne grzechotanie na zimnym silniku, które po chwili ustaje. To znak, że napinacz ma problem z utrzymaniem napięcia. Zdarza się jednak, że łańcuchowy napęd zużywa się adekwatnie do przebiegu i niekiedy pierwsze objawy pojawiają się po około 100-150 tys. km. Nie każdy rozciągnięty łańcuch musi generować hałas, ale zawsze warto reagować na niepokojące dźwięki.

2. Problemy z uruchomieniem silnika lub jego pracą

• Problemy z odpaleniem (lub brak możliwości odpalenia): Im większe przeskoczenie rozrządu, tym odpalenie będzie trudniejsze lub w ogóle nie będzie możliwe. Zakłóca on moment zapłonu.
• Falowanie obrotów: Wyczuwalne w szczególności na niskich obrotach, na których będą szybko się zmieniać między niskimi a wysokimi.
• Spadek mocy: Do silnika nie dostarczana jest siła, przez brak jego synchronizacji nie jest wytwarzana odpowiednia moc, przez co samochód jest słabszy i ciężej mu osiągać wyższe prędkości.
• Wibracje samochodu podczas jazdy: Rozregulowana praca silnika przekłada się na nierówne drgania, które czuć na kierownicy, w kabinie lub nawet całym nadwoziu.

3. Zwiększone zużycie paliwa

W celu osiągnięcia odpowiedniej mocy, silnik zużywać będzie większą ilość paliwa, co spowodowane jest niedostarczeniem odpowiedniej informacji z rozrządu.

4. Zapalenie się kontrolki Check Engine

Silnik wykrywa wystąpienie błędu, najczęściej związanego z czujnikiem położenia wałków, i sygnalizuje to błędem, który można odczytać po podłączeniu samochodu do komputera.

Skutki jazdy z przestawionym rozrządem

Jazda z przestawionym rozrządem może być poważna w skutkach, w szczególności dla Twojego portfela. Wiązać się ona może z:

• Uszkodzeniem silnika: W przypadku mocnego przestawienia, elementy rozrządu mogą uderzać o siebie, co dodatkowo je uszkadza. Kiedy łańcuch przeskoczy, synchronizacja między wałem korbowym a wałkami rozrządu zostaje zaburzona. Zawory otwierają się i zamykają w niewłaściwym momencie. Może dojść do zderzenia zaworów z tłokami, a to już oznacza poważne uszkodzenia: pogięte zawory, uszkodzone tłoki, a nawet połamane korbowody.
• Awarią głowicy: Powyższe uderzanie bardzo często prowadzi do poważnego uszkodzenia głowicy lub jej elementów, jak np. gniazd zaworowych lub prowadnic.

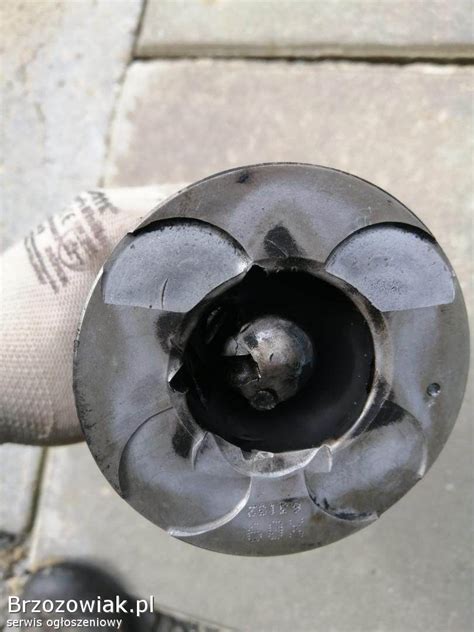

• Przedziurawieniem tłoków: W bardzo skrajnych przypadkach zawór może wbić się w tłok, co doprowadzi do jego przebicia.
• Zgięciem popychaczy: Stukanie i spadki mocy mogą być oznaką wygięcia popychaczy, zwykle na skutek gwałtownego uderzenia.
• Wysokimi kosztami naprawy: Wymiana samego łańcucha i napinacza to jedno. Ale jeśli doszło do uszkodzenia silnika, to koszty potrafią być ogromne, często przekraczające wartość samochodu.

Jak zapobiegać problemom z łańcuchem rozrządu?

Aby uniknąć kosztownych awarii, kluczowe jest regularne dbanie o układ rozrządu:

• Regularna wymiana oleju i filtrów: Używanie dobrego jakościowo oleju, zgodnego z zaleceniami producenta samochodu, jest podstawą. Olej nie tylko smaruje, ale też odpowiada za prawidłowe działanie napinacza hydraulicznego. Olej warto wymieniać nawet co 10-15 tys. km.
• Kontrola stanu rozrządu: Jeśli słychać podejrzane dźwięki, nie ma co czekać. Trzeba podjechać do mechanika, żeby to sprawdził. W niektórych silnikach producenci określali nawet interwały kontrolne dla łańcucha rozrządu.
• Szybka reakcja na objawy: Im szybciej zareagujemy na niepokojące dźwięki czy inne symptomy, tym mniejsze jest ryzyko kosztownych napraw.

Procedura diagnostyki i naprawy przeskoczonego rozrządu

1. Diagnostyka

W ramach diagnostyki wykonuje się:

• Sprawdzenie napięcia łańcucha.
• Weryfikację napinacza.
• Sprawdzenie stanu oleju silnikowego. Zanieczyszczony lub zbyt stary olej może wpływać na prawidłową pracę układu rozrządu.
• Podłączenie komputera diagnostycznego: Zwykle wszystko wychodzi na jaw po podłączeniu komputera diagnostycznego, który może wykazać błędy synchronizacji.

2. Działania naprawcze i wymiana

W przypadku wykrycia uszkodzenia łańcucha lub innych elementów, konieczna będzie jego wymiana. Często wiąże się to z demontażem części silnika, co wymaga fachowej wiedzy i doświadczenia.

Przy wymianie łańcucha rozrządu zaleca się wymianę także napinacza, ślizgów oraz kół zębatych. Wymiana tylko jednej części może spowodować, że nowe elementy będą szybciej się zużywać przez współpracę z komponentami w gorszym stanie. Kompleksowa wymiana to gwarancja dłuższej i bezproblemowej pracy silnika. Należy kupować komplety napędów od jednego producenta, ponieważ nie wszystkie części od kilku mogą ze sobą idealnie współpracować.

Proces wymiany łańcucha obejmuje demontaż osłon, elementów silnika (np. pokrywy zaworów, miski olejowej, w niektórych przypadkach nawet skrzyni biegów), blokowanie wału i wałków, demontaż starych elementów rozrządu, montaż nowych, ustawienie rozrządu na znaki, montaż zdemontowanych elementów i sprawdzenie poprawności działania silnika.

Podczas wymiany warto zweryfikować stan pompy oleju. Montaż nowych ślizgów jest zalecany przy każdej wymianie napędu rozrządu, tym bardziej że ich koszt nie jest wysoki.

3. Koszty naprawy

Koszt usługi zależy od modelu samochodu, silnika i zakresu prac. Wymiana paska jest zazwyczaj tańsza niż łańcucha. Koszty rosną, jeśli trzeba rozbierać dużo elementów, np. w silnikach z rozrządem od strony skrzyni biegów. W przypadku turbodiesla 3.0 V6 TDI, stosowanego np. w Audi A6, kompletny napęd rozrządu jest znacznie bardziej rozbudowany, co wpływa na koszt.

Lwią część kosztów wymiany łańcucha stanowi robocizna. Orientacyjny koszt wymiany kompletnego rozrządu łańcuchowego, wraz z ceną materiałów, może wynieść od 2000 zł do 4000 zł, a w przypadku konieczności naprawy silnika od 3000 zł w górę (za samą robociznę).

Sama regulacja rozrządu jest znacznie mniejsza, gdyż wynosi ona około 300-500 zł.

Profesjonalny serwis rozrządu wymaga specjalistycznych narzędzi do blokowania wału korbowego i wałków rozrządu oraz wiedzy. Błędy w montażu są bardzo kosztowne.
